Корморезка из стиральной машины своими руками – Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

Содержание

Как сделать своими руками корморезку, овощерезку для скота, измельчитель кормов

Оборудование для животных и птиц

Такие приспособления, как самодельная корморезка и измельчители для кормов, помогут намного быстрее и удобнее обеспечивать скот необходимым количеством еды. Наличие подобных инструментов особенно важно, если животных много, а их пища должна быть разной по качеству и степени измельчения.

Корморезку и другие инструменты можно сделать своими руками из подручных предметов или ненужных деталей бытовой техники.

1

Создание электрокорморезки из стиральной машины

Для того чтобы сделать этот агрегат, нужно использовать некоторые материалы, которые можно извлечь из старой бытовой техники. Перед тем как начать работу по созданию электрической корморезки, понадобится стиральная машина, из которой потребуется достать двигатель и барабан.

Далее нужно пробурить отверстие сзади барабана, предварительно измерив и наметив размеры границ сквозной прорези.

  • Смотри как я на пенсии выращиваю дома грибы на 55 000 р. каждый месяц! Возьми 3-х литровую...

    Читать далее ►

Отверстие

Такие характеристики, как ширина, высота и длина щели должны быть теми же, как и вал мотора. После того как проведено измерение, нужно приступить к высверливанию крайних сторон барабана. Здесь нужно создать три прорези для болтов - 2 одинаковых и 1 меньший по размеру, как на рисунке выше.

Одна из стенок должна иметь выход (для выброса кормов) в виде дополнительной детали из железа, которая отдельно крепится к барабану. По нему будет выходить готовый продукт. На следующем рисунке можно увидеть эту конструкцию.

Фрагмент для выброса корма из барабана

На этом завершен основной этап. Теперь нужно приступить к работе с режущей частью прибора.

Как сделать электропастуха своими руками?

1.1

Лезвие прибора

Режущая часть должна быть закреплена на валу электродвигателя с использованием болтов. Для этой конструкции нужно использовать 2 ножа:

  1. 1. Первый включает в себя пропеллер с немного вогнутыми лопастями. Он должен быть установлен ближе ко дну барабана. Его задачи: подбрасывание корма вверх и выталкивание измельченных частиц из корморезки.
  2. 2. Второй нож является основным режущим элементом, его можно сделать из лезвия старой пилы. На следующем рисуке видно, как выглядят лезвия.

Ножи

Ножи по форме немного изогнутые. Это повышает производительность электрокорморезки. После завершения создания лезвия прибора нужно начать делать опору.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

Подставка электрической корморезки

Опорой в этом приборе является конструкция из металла, которая напоминает табуретку. К ней прикрепить собранную конструкцию при помощи болтов.

Подставка

На картинке выше можно рассмотреть подставку более подробно. Ее можно не закрывать дополнительно листами железа.

Для экономии сырья агрегат рекомендуется снабдить крышкой, которая предотвратит расход корма впустую. Устройство можно использовать и как овощерезку для скота.

На этом работа по созданию электрической корморезки из стиральной машины завершена. В итоге получается эффективная корморезка из стиральной машины. Это устройство способно обработать гораздо больше корма, чем обычные ручные траворезки.

Корморезка - схематичное изображение итогового результата

Перосъёмная машина своими руками: чертежи, устройство

2

Изготовление измельчителя из баллона или прочного ведра

При работе по созданию прибора сначала нужно ровно отделить одну часть газового сосуда от другой, используя болгарку, так чтобы получились два практически одинаковых баллона. Далее следует взять одну половину и подготовить железную форму для лезвий, как это представлено на следующем изображении.

Дно баллона

Выполнив данные манипуляции, можно переходить к работе с лезвиями. Для этого их потребуется чуть изогнуть. Затем прикрепить ножи шурупами к подготовленному железному диску, который должен иметь заранее сделанные щели.

На рисунке ниже представлено в готовом виде то, как должен выглядеть этот фрагмент.

Режущие элементы

После создания режущих элементов для корморезки из баллона следует вырезать проем с помощью болгарки. Делать это нужно на боковой части газового сосуда.

Под диском с лезвиями, представленными на изображении выше, нужно установить железную подставку с вырезанным проемом, который внешне должен быть похож на табуретку, для соединения диска и режущих элементов с двигателем.

Баллон с диском прикрепленные на железную подставку и мотор под ней

Мотор, в свою очередь, устанавливается под железной подставкой. Таким образом, получается прибор для измельчения корма. К нему необходимо прикрепить ведро, куда будет сыпаться готовый продукт - как на изображении выше.

3

Как сделать корморезку из болгарки?

Дисковой прибор можно сделать в домашних условиях из угловой шлифовальной машины. Для этого есть разные чертежи, но самым популярным является схема корморезки из болгарки.

Схема корморезки

На схеме слева можно увидеть все необходимые элементы конструкции:

  • ведро;
  • измельчитель;
  • бункер;
  • болгарка;
  • крышка;
  • режущий элемент;
  • подставка;
  • выход для выпуска еды.

Электрическая корморезка включает в себя ведро, изготовленное из качественной стали. На изображении оно схематически представлено под цифрой 2. На дне этого предмета следует просверлить отверстие в центре диаметром 1 см - на схеме эта деталь отмечена цифрой 3. В дне ведра нужно сделать также дыры по краям (две справа и слева), размер которых должен быть 15 мм.

Далее следует подготовить подставку - ее детали отмечены цифрами 4 и 6. Затем сделать на ее основании (номер 4 на схеме) отверстия - так же, как на дне ведра по крайним сторонам. После этого скрепить два этих предмета болтами. Далее нужно соединить мотор от болгарки (цифра 7) с диском (номер 5). На этом главный этап работы завершен. Можно приступить к созданию проема выхода корма.

Необходимо вырезать на дне ведра отверстие и вставить деталь, которая будет предназначена для выпуска еды для животных (ее можно увидеть на схеме под номером 2, возле основания под цифрой 4 на месте среза). Измельчитель должен содержать крышку с дополнительным отверстием в центре (номер 1). В него помещают корм для последующей переработки. При необходимости центральную часть дополнительно закрывают более маленькой крышкой, чтобы сырье при переработке не вылетало наружу. На этом создание корморезки завершено.

Готовая корморезка

Стоит заметить, что кормоизмельчитель из болгарки может иметь разную производительность работы, которая зависит от скорости работы двигателя.

4

Терка своими руками

В домашних условиях сделать этот ручной прибор несложно. Нужно использовать стальной лист размером 50 см в высоту и около 30 см в ширину. Далее, нужно взять пробойник и сделать на нем отверстия по такому же принципу, как на обычной кухонной терке. На следующем рисунке можно посмотреть, что должно получиться. Видно, что острые части прорезей выходят наружу. Поэтому надо отогнуть железо в этих местах таким же образом.

Ручка и терка прибора

Чтобы использовать такую ручную корморезку было удобно, к ней нужно приделать ручку. Для этого стальной лист необходимо согнуть в форме цилиндра. Далее следует приварить к его основанию железную пластину, как на рисунке ниже. Затем с одной стороны цилиндра поместить закрывающий элемент из обычного железа, а с другой просверлить отверстие и тоже закрыть внешней оболочкой, как на предыдущем изображении. Туда нужно прикрутить рукоятку, закрепляя все болтами. После этого можно вращать терку с помощью рукоятки и перемалывать корм. На этом работа завершена.

Место приваривания пластины

Терку можно использовать в качестве измельчителя корнеплодов и других овощей для животных.

Готовый прибор

Желательно, чтобы для изготовления элементов любого представленного варианта корморезок и терок использовалась нержавеющая сталь. Тогда при правильном использовании такие устройства прослужат не один десяток лет.

homeferma.com

Корморезка из двигателя стиральной машины своими руками

Корморезка – очень удобное приспособление для тех, у кого в домашнем хозяйстве водится множество животных и птиц: куры, утки, гуси, свиньи, крупный рогатый скот и т.д. С её помощью запросто можно измельчать до нужной консистенции мясо, овощи, траву, а также молоть зерно. Таким образом, с помощью корморезки можно и прокормить живность, и сделать запасы на зиму, заготовив корма. Разумеется, найти в продаже такой универсальный аппарат за относительно небольшую сумму денег будет весьма проблематично. Это и выступает основной причиной, по которой гораздо проще и выгоднее изготовить корморезку своими руками.

Корморезка

Делаем корморезку

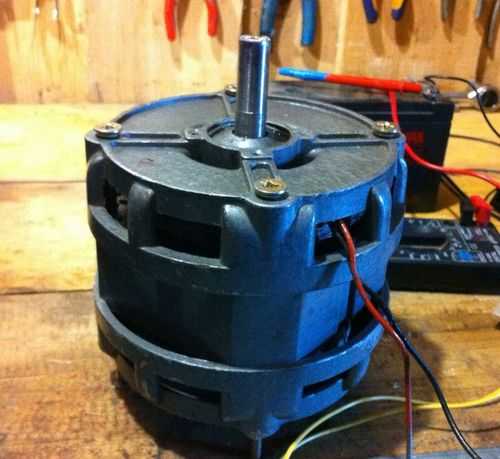

Полноценную корморезку можно соорудить, используя в качестве основы два других бытовых устройства: стиральную машину (любую полуавтоматическую конструкцию, наподобие «ОКА» либо схожей) и устройство для приготовления молотого кофе (кофемолку).

Благодаря размерам ёмкости барабана стиральной машины туда можно помещать большое количество продуктов, которые будут нарезаться. Соответственно, вместо активатора будут выступать ножи, с помощью которых и будет осуществляться нарезка. Вставка в виде решётки позволит обеспечить хорошую герметичность и исключит возможность выпадения кусков перемалываемых продуктов из бака – их путь будет лежать через воронку прямо в подставленную снизу ёмкость – ведро, тазик и т.д.

Преимущества и недостатки корморезки своими руками

От рыночного варианта корморезки изготовленный собственноручно будет отличаться, что естественно, поскольку сборка будет происходить усилиями одного-двух людей вместо конвейерного способа, практикуемого на фабриках и заводах по изготовлению таких устройств. Говоря о плюсах ручного агрегата, прежде всего, стоит упомянуть:

  • компактные размеры – разместить корморезку не составит труда в любом подходящем месте;
  • простоту в использовании – корморезка не потребует изучения многотомных инструкций для возможности её полноценной эксплуатации;
  • низкую себестоимость – цены на расходные материалы более чем щадящие, в сравнении со стоимостью полноценного аппарата на рынке бытовой техники.

Конечно же, назвать такой вариант идеальным нельзя – как и любая ручная конструкция, самодельная корморезка имеет свои недостатки:

  • Особенность конструкции предполагает наличие таких деталей, которых может не оказаться в наличии, а в продаже по отдельности их также может не быть. Для того чтобы их получить, возможно, даже придётся покупать аппараты, комплектующими которых они являются – однако, как уже было указано, это не повлечёт финансовых затруднений, разве что на поиск всего этого может быть затрачено немало времени.
  • Отсутствие гарантии – вместо неё будет выступать исключительно то усердие и внимание к деталям, которое было приложено во время изготовления.

  • Относительно покупных корморезок эффективность будет не такой высокой – впрочем, это едва ли можно счесть минусом, скорее закономерностью.

Устройство и сборка

Интерпретированную комплектацию корморезки ручной сборки будут составлять воронка для сбора получившейся консистенции, ножи-секаторы, фланец основания и ещё довольно обширное многообразие деталей, с которым можно ознакомиться на представленном ниже фото.

Выбор агрегатов, взятых за основу, обусловлен тем, что машина для стирки с лёгкостью может быть укомплектована всеми перечисленными механизмами благодаря удачной форме и подходящим габаритам. В то же время, нарезка с помощью такого устройства происходит по принципу электрической кофемолки. Согласно нему, лезвия, которые будут выступать основными режущими элементами, прочно прикрепляются к валу электрического двигателя путём ввинчивания. За счёт скорости вращения ножей и происходит быстрое дробление всех необходимых продуктов.



Сборка происходит следующим образом:

  • Лезвия натачиваются и по достижении нужной формы поочерёдно насаживаются на вал, прикреплённый к шкиву активатора машины для стирки, вал закрепляется с помощью ключа. Как это сделать, подробно отображено на фото.
  • Слив увеличивается в диаметре приблизительно до 15 сантиметров, таким образом отверстие будет использоваться в корморезке в качестве воронки для выведения готовых продуктов.
  • В бак помещается и закрепляется решётка под углом около 15 градусов. Установка такой решётки – самый сложный этап сборки корморезки, его лучше изучить наглядно, с помощью фото и видео.

Заключение

Готовый аппарат необходимо будет протестировать в рабочем режиме, чтобы убедиться в его пригодности к дальнейшей постоянной эксплуатации. Также со временем лезвия внутри конструкции могут затупиться – в этом нет ничего страшного, достаточно будет просто заменить их на аналогичные. В целом, распространённых проблем в использовании корморезки, собранной своими руками, до настоящего момента не наблюдается – аппарат отлично годится для хозяйственных работ.

1stiralnaya.ru

Как сделать корморезку своими руками: схемы, чертежи

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

  • Компактность,
  • Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

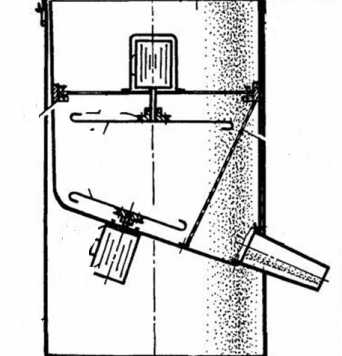

Для этого чуть ниже крышки устанавливается еще один двигатель. Его крепят на металлический уголок при помощи болтов, а на него насаживают еще один нож. Устройство способно справиться с любыми видами зерна: от мягких до самых твердых.

Читайте также

nalugah.ru

Корморезка своими руками: как сделать самодельную корморезку

В сельском хозяйстве наличие подручного инструмента очень необходимо, так как процесс разведения скота или птицы занимает множество времени и доставляет немало хлопот. Такие конструкции, как корморезка сделают работы проще, дают возможность обеспечивать всех голов животных кормом на ферме. Большое количество животных не позволит изготавливать корм вручную, на это просто не хватит времени, различные приспособления помогут справиться с поставленными задачами.

Самодельная корморезка

Конструкция и техническое описание

Механическое изделие потребует наличия двигателя в конструкции. Применяется однофазный двигатель с приготовленной втулкой, которая изготавливается в виде переходника. Упор режущего ножа создают лапки, которые закрепляются на пластине через переходник, назначение их выпускать готовый продукт из емкости. Крепление ножей измельчителя кормов, сделанного своими руками, должно быть утоплено в конструкции для более целостного продукта на выходе.

Изготовление своими руками корпуса, требует использования трубы из стали, диаметром не менее 30 см, с заранее подготовленным отверстием для выхода корма. Крепление конструкции происходит на опоре или деревянной доске, к которой крепятся металлические уголки или шпильки. Барабан корморезки закрепляется путем сварного соединение к уголкам, также, как и двигатель.

Схема самодельной корморезки

Корпус имеет переднюю крышку, через которую производится загрузка корма. Задняя крышка служит как доступ к режущему элементу, имеет отверстие, предназначенное для откручивания болта крепления ножей. Передняя крышка дополняется конструкцией подачи корма, изготовленной из металлической пластины. Корпус крепиться металлическими пластинами по периметру путем сварки.

Принцип работы

При запуске электродвигателя, масса для измельчения подается в загрузочное отверстие своими руками. Ножи вращаются с небольшой скоростью, производя резку продукта на необходимые куски, лопатки отводят готовую массу к выходному отверстию. Регулировкой зазора между режущими кромками и пластиной можно добиться качества резки и обрабатывать разное сырье. Заготовленный корм подается против расположения стеблей для увеличения скорости, а также, чтобы исключить засорение конструкции.

Пример корморезки, сделанной своими руками

Для увеличенной производительности, ножи устанавливаются в крестообразной форме. При необходимости, устанавливается электромотор мощностью от 3000 об/мин. Чертежи кормоизмельчителя, изготовленного своими руками помогут рассчитать производительность и степень резки сырья.

Преимущества измельчителей кормов сделанных своими руками

Основными достоинствами самодельной корморезки является то, что ее можно приспособить под необходимые нужды. Самодельная конструкция может быть изготовлена из подручных средств, имеющихся при хозяйстве.

Изготовление наиболее простой корморезки подразумевает наличие жестяного ведра из нержавеющей стали, более сложные конструкции изготавливаются из старой стиральной машины.

Использование в корморезке болгарки или высоко оборотистой дрели, так же представляется возможность резки травяных сортов корма. Все конструкции и приспособления корморезки, изготовленной своими рукам, выполняются по чертежам.

Виды измельчителей

Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

Самодельный измельчитель для зерна

Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

Измельчитель сочных кормов

Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от  1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

Самодельная овощерезка

Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

Измельчитель зерновых

Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

Размер готового сырья регулируется своими руками путем установки решета различного типа. Измельченное зерно или другие материалы могут быть пропущены через станок несколько раз для достижения желаемого результата.

Измельчитель травянистых культур

Конструктивные особенности не отличаются от вышеизложенных примеров, однако имеет место соблюдение особых параметров. Емкость для измельчителя своими руками подбирается при зависимости от объема работ, форма должна соответствовать цилиндру. Прямоугольное отверстие изготавливается в нижней части, приспособлено к выбросу готовой продукции через короб, скрепленный заклепками.

Стеблерезка своими руками

Мощность двигателя корморезки подбирается в зависимости от выбранной емкости, основным критерием выступает количество оборотов, оно должно держаться при количестве 3 тыс./мин. Режущий элемент изготавливается из подручных изделий нержавеющей стали.

Корморезка терка

Наиболее распространенный способ обработки сырья в домашнем хозяйстве – корморезка из терки. Самодельная корморезка такого рода позволяет производить готовый корм на небольшое домашнее хозяйство. Своими руками изготовить конструкцию не составит труда, чертежи могут не понадобиться вовсе. Некоторые основные элементы для изготовления корпуса:

  1. Лист нержавеющей стали, подойдет кусок 30х50.
  2. Пластина, соединяющая элементы.
  3. Рычаг, которым будет происходить вращение.
  4. Столешница для крепления.

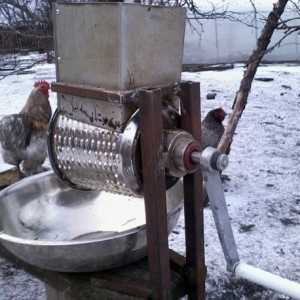

Корморезка-тёрка

Своими руками изготавливается ручная корморезка довольно легко, необходимо правильно выполнить последовательность шагов. Отверстия крышки выпиливаются нужного диаметра для качественной резки. Процесс изготовления не отнимет множество времени при наличии сопутствующих материалов и инструментов.

Корморезка из болгарки

Для повышенной производительности инструмента нужно наличие более серьезных деталей. Болгарка подойдет в роли электрического привода для корморезки, изготовленной своими руками. Емкость подбирается тщательно и должна быть из толстой стали. Жестяное ведро из нержавеющей стали подойдет к осуществлению работ. В стенках выполняются отверстия чуть более сантиметра, края подгибаются для режущего эффекта.

Каркас конструируется из металлических уголков. Для соединение с корпусом корморезки, необходимо пробить отверстие в днище ведра. Получившиеся конструкция будет выполнять функцию барабана, емкость сбора изготавливается из ведра большего диаметра, либо листовой стали. Болгарка крепится болтом к внутреннему ведру, вращает его для получения готовой продукции.

Вертикальное расположение дает возможность продавливаться под собственным весом заготовкам при переработке. Регулировка оборотов болгарки в корморезке своими руками, как дает возможность влиять на качество, так и на скоростью измельчения. Для сохранения массы сырья внутри барабана, необходимо закрывать отверстие для загрузки корма.

Корморезка из стиральной машины

Старая стиральная машина может найти применение при хозяйстве. О том, как сделать корморезку из стиральной машины, расскажут заранее подготовленные чертежи. Основные элементы это барабан, корпус и двигатель.

В корпусе барабана высверливается отверстие диаметром согласно приводу вала. Болты крепления устанавливаются в четырех местах для крепления барабана. Для выбрасывания корма в стенке выпиливается отверстие. Крепление электромотора производится болтами, которые служат также как соединение ножей, сделанных своими руками. Первичный нож изготавливается с закруглением для выброса корма со дня барабана. Следующий нож, затачивается из полотна не используемой ножовки.

Сохранение корма внутри конструкции достигается за счет крышки, которая устанавливается на петлях. На выходе устанавливается сделанная своими руками емкость, приспособленная к сбору готовой массы. Производительность такой конструкции может достигать до 100 килограмм в час, установка может использоваться для сочного помола, так и трав.

Изготовка своими руками корморежущего инструмента не отнимет множество сил и средств. Готовые решения продаются в специализированных магазинах, но цена на них высока, за счет установленных новых деталей. Изделие своими руками может прослужить не малое количество времени для разных нужд и потребностей при хозяйстве.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как сделать корморезку своими руками в домашних условиях. Чертежи

Если вы решили заняться ведением фермерского хозяйства, то придется позаботиться о подготовке корма для животных. Измельчение корма – необходимый процесс при выращивании птицы, свиней и других животных, поэтому предлагаем вам узнать, как сделать корморезку своими руками в домашних условиях по чертежам и видео. Простая конструкция – хороший способ сэкономить на корме и добиться хорошего роста животных на ферме.

Изготовление простой корморезки своими руками

Самая несложная конструкция – это корморезка-терка, которая пригодится при малочисленном хозяйстве. Сделать корморезку в домашних условиях можно из куска нержавеющей стали размером примерно 50 см в высоту и 30 см в ширину. По образцу кухонной терки в дне изделия пробойником делаются отверстия с загнутым краем. Чтоб повысить комфорт при использовании, к корморезке привинчивается деревянная рамка.

Чертеж корморезки своими руками

Механизированная корморезка своими руками в домашних условиях изготавливается при помощи старых ведер и болгарки. Потребуется два металлических ведра, обязательно из нержавейки, т.к. некоторые виды кормов могут вступить в реакцию с оцинкованной поверхностью и у живности может случиться пищевое отравление.

Подробный чертеж для изготовления корморезки

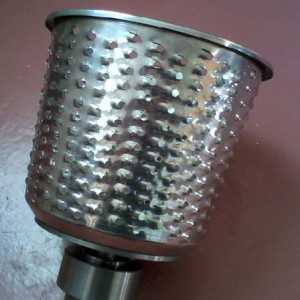

  1. В ведре пробойником делаются отверстия, в них загибаются края, а в дне ведра также просверливается отверстие для крепления.
  2. Из кусков толстой арматуры или металлических уголков сваривают каркас-треногу.
  3. Затем к этому каркасу, используя сальники и фланцы крепят емкость. Получается вращающийся барабан.
  4. Над барабаном крепят еще одно ведро с отрезанным дном – это будет тара для засыпания сырья.
  5. Болгарку привинчивают к фланцу болтом, проверяют все крепления и приступают к проверке сделанного издения.

Точный чертеж самодельной корморезки

Механизм действия корморезки, сделанной своими руками в домашних условиях такой: сырье ссыпают в приемную емкость, и при регулируемых оборотах вращения болгарки выбирается нужная скорость измельчения. На основе этой модели можно изготовить и ручную корморезку своими руками: вместо болгарки крепится рукоять и получается подобие обыкновенной мясорубки.

Как сделать корморезку из стиральной машины

Для изготовления корморезки в домашних условиях из стиральной машины понадобятся двигатель и барабан. В стенке барабана проделывается отверстие, в которое будет вставлен вал двигателя. Вокруг него сверлятся еще 4, для креплений.

Фото измельчителя для корма

Также в произвольном месте вырезается дыра небольшого размера для выхода измельченного корма. Измельчать корм в домашних условиях будут два ножа – один в виде пропеллера, который будет установлен у дна барабана, а второй — из полотна пилы, например, и будет выполнять основную работу.

Фото корморезки своим руками в домашних условиях

Готовую конструкцию следует прикрепить к металлической раме на ножках болтами. Такая корморезка из стиральной машины подходит для травы, овощей, фруктов. Чем дольше находится сырье в агрегате, тем мельче оно на выходе.

Смотрите видео: Изготовление электрической корморезки из стиралки

Рекомендуем почитать: Как сделать зернодробилку своими руками. Видео

Фото зернодробилки своими руками

Теперь вы знаете, как сделать корморезку своими руками в домашних условиях. Чертежи вам помогут определиться с моделью измельчителя для сухих кормов и вы сможете изготовить его из подручных материалов.

fermanews.ru

Простая корморезка своими руками

Ни для кого не секрет, сельское хозяйство является делом хлопотным и сложным. Здесь и инструмент должен быть, и подобающие помещения, а кроме этого, следует содержать скот и птицу в нормальных условиях. Особенно, если кур достаточное количество, и яиц от них хватает, то можно и обрадовать их. Вот мы и подошли к сути.

Из данного материала вы узнаете, как изготавливается корморезка своими руками.

Есть, конечно, вариант купить корморезку. Но, поверьте, после длительного путешествия по рынку, вы увидите, что качественную корморезку не так уж и легко отыскать, поскольку современностью и прогрессивностью не отличается ни один прибор из имеющихся в продаже. По этой причине, лучше подключить сообразительность, и изготовить корморезку из обычного нержавеющего стального ведра.

Поверьте, радости ваших кур не будет придела, когда вы изготовите для них корморезку. Первым делом, следует произвести детальный разбор стельного ведра, а именно — разметку. После этого, нужно накеренить и просверлить ведро, проштамповать отверстия и выполнит монтаж фланца и оси, поверх которой, в будущем, будет произведена установка корпуса, подшипников и сальников.

Для обустройства кормоприемника, можно воспользоваться еще одним ведром. Для дальнейших работ по изготовлению такого прибора как корморезка своими руками вам понадобиться сварочный аппарат.

Особо мудрить не стоит, нужно просто сварить металлических каркас, на котором и будет осуществляться закрепление всех составляющих вашего агрегата. Привод в корморезке задуман ручной, и реализуется он при помощи обычной ручки от всем знакомого прибора — соковыжималка «Струмок».

На первый взгляд, кажется, что данная затея является сомнительной, но практика показывает, что самодельная корморезка, выполненная по описанному методу, работает просто прекрасно. Поскольку емкость с продуктом обладает огромными размерами, а ручной привод работает безотказно, то наполнение кормоприемника происходит почти моментально.

В полевых испытаниях «бета версия» данного агрегата показала себя вполне успешным прибором, но, в дальнейшем лучше усовершенствовать её толкателем, при помощи которого становится невозможным срезание пучков. Также, отметим, что корморезка своими руками – это далеко не редкость, и всемирная сеть, просто кишит чертежами подобных изобретений, но, если вы обладаете хотя бы минимальным навыком ручного труда, и природной сообразительностью, то для изготовления этого прибора вам не потребуется пользоваться инструкцией.

Делаем отверстия в барабане корморезки (в ведре)

источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

vashesamodelkino.ru

Как сделать корморезку своими руками?

#1

Измельчитель для кормовых культур, будь-то яблоки, капуста или твердые корнеплоды, является незаменимым помощником по хозяйству, особенно в тех случаях, если оно включает в себя большое поголовье крупного и мелкого рогатого скота, свиней и других животных. При этом вполне естественно, что возникает желание выполнить корморезку своими руками, сэкономив при этом довольно кругленькую сумму, ведь изделия, которые продаются в уже готовом виде стоят немалых денег. При этом сделать своими руками корморезку, действительно, очень легко и для этого вовсе не обязательно обладать какими-то особыми навыками и талантами, правда, и возлагать слишком большие надежды на изготовленное приспособления не приходится, ведь речь идет о самых примитивных конструкциях, непригодных для производственных масштабов. В то же время даже самой незамысловатой корморезки будет вполне достаточно, чтобы обслужить небольшое хозяйство.

#2

Всего существует несколько простых способов того, как изготовить подобного рода приспособление в домашних условиях и самый простой из них подразумевает выполнение терки из нержавеющей стали. Для этого в обычном листе нержавейки (приблизительный размер заготовки может составить 50 на 30 сантиметров) посредством применения обычного пробойника необходимо сделать сквозные отверстия, рваные края каждого из которых следует отогнуть во встречном по отношению к движению корнеплода направлении (в этих целях можно использовать плоскогубцы с тонкими тисками). Для того, чтобы увеличить жесткость конструкции и защитить ее от лишних сгибов, ее можно "усилить" с помощью деревянных реек, сколоченных в единую рамку. Такая терка отлично подойдет для измельчения кабачков, тыквы, баклажан и прочих кормовых культур, однако для более твердых их представителей желательно придумать что-нибудь более удобное в применении.

#3

Так, например, отличным вариантом самодельного измельчителя может стать конструкция из ведра и болгарки. Для этого в стенках и днище металлического ведра из нержавеющей стали (ни в коем случае не следует использовать утварь с оцинковочным покрытием дабы избежать возможного отравления животных) по такому же принципу, как и в предыдущем примере, выполняются сквозные отверстия, после чего приступают к фиксации полученной заготовки к заранее сваренному из металлических уголков и профилей механическому каркасу. Саму фиксацию лучше всего выполнять с помощью обычных сальников и фланца, так как этот метод позволяет обеспечить подвижность рабочей части корморезки, представляющей собой своего рода барабан. Что касается бункера, необходимого для подачи необработанного сырья, то его можно выполнить в виде усеченной перевернутой пирамиды, предварительно сварив между собой листы нержавейки, или же в виде цилиндра без дна.

#4

В последнем случае в качестве бункера можно использовать еще одно ведро с предварительно выбитым из него дном. Для того, чтобы привести полученную заготовку в рабочее состояние, заставляя вращаться барабан с необходимой скоростью, к заднему фланцу необходимо подвести болгарку, выполняя фиксацию с помощью крепежного болта нужного диаметра. Сам принцип действия такого самодельного измельчителя более чем прост, ведь весь процесс обеспечивается за счет собственной силы тяжести обрабатываемых корнеплодов, которая способствует их продвижению на острые отверстия вращающегося барабана. Для большего удобства бункер круглой формы можно дополнить съемной крышкой соответствующего диаметра; квадратной или прямоугольной - откидной дверкой из нержавеющей стали на дверных петлях, ведь таким образом можно предотвратить "выскакивание" измельчающихся плодов из барабана.

#5

Такая конструкция может похвастаться довольно неплохой производительностью, однако если возникает нужда в том, чтобы увеличить эти показатели еще больше, можно попробовать выполнить более усовершенствованный измельчитель. Для этого понадобится барабан и двигатель от старой стиральной машинки, которая еще не вышла из строя, но уже утратила свою актуальность. Что касается хода работ, то в первую очередь необходимо выполнить сквозное отверстие в задней стенке барабана, диаметр которого будет в точности совпадать с диаметром рабочего вала используемого электродвигателя. После этого в другой стенке проделывают другое отверстие, предназначенное для выхода измельченной продукции. Что касается режущей части, крепящейся с помощью болтов к вращающемуся валу, то для ее изготовления понадобится два ножа: для подбрасывания и измельчения.

#6

Так, один из которых будет иметь форму, напоминающую пропеллер, в то время как другой может быть выполнен из режущего фрагмента старой пилы. Что касается самих зазубрин, то в идеале выполнять их "смотрящими" вниз, что в значительной мере повышает производительность самодельной корморезки. Для обеспечения устойчивости конструкции, полученную заготовку следует устанавливать на заранее сваренный из металлических профилей "табурет", причем для надежности крепления в корпусе барабана должны быть заранее выполнены пазы для болтов, соединяющих его с рамой.

uznay-kak.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
