Трубы для стока воды с крыши: трубы для слива, сливной желоб, установка системы стока дождевой воды

трубы для слива, сливной желоб, установка системы стока дождевой воды

Содержание:

Устройство и виды водосточных систем
Материалы изготовления систем слива воды с крыши
Установка труб и сливного желоба

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Устройство и виды водосточных систем

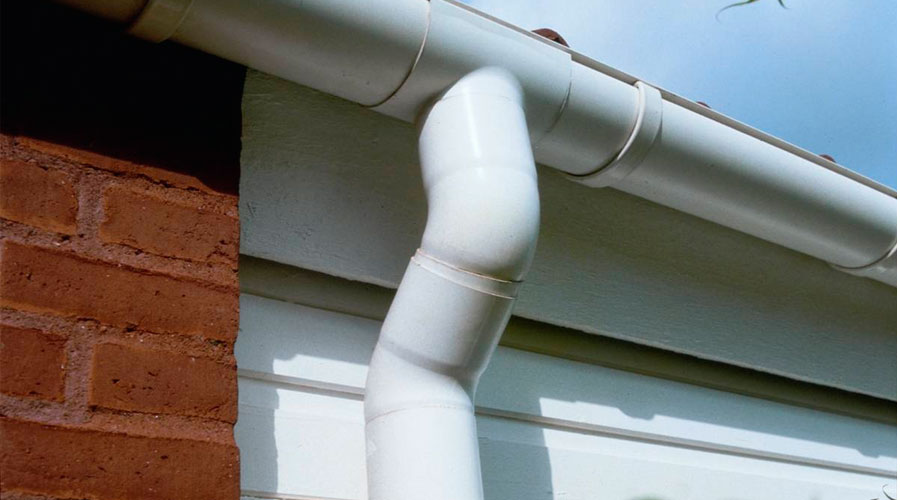

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

1. Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
2. Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
3. Организованный внутренний дождевой сток с крыши
   . Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

• Наличие уклона к водосборным воронкам;
• Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.

При монтаже необходимо учитывать следующие правила и следовать им:

1. Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
2. В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
3. Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
4. Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
5. Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
6. Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.

Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать.

Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.

Трубы и желоба для сооружения стока дождевой и талой воды, отвод ее от стен дома

Современные кровли не являются законченным конструктивным покрытием, пока не будет выполнен отвод воды с крыши в специально отведенное для этого место. Если не решить эту проблему, то неконтролируемый сброс воды во время дождя или таяния снега нанесет непоправимый вред ограждающим стеновым конструкциям и полностью разрушит отмостку вокруг дома.

• Разновидности водосточных систем
  • Различие водосточных желобов по форме
• Материал для изготовления водосточных желобов
  • Водостоки из оцинковки
  • Желоба из сталей с полимерным напылением
  • Водостоки из пластика
  • Медные системы для сбора кровельной воды
  • Желоба из цинка
• Конструктивные элементы водосточной системы
• Технология монтажа
• Способы дальнейшего водоотвода
• Виды дренажных систем
  • Поверхностная дренажная система
  • Глубинная система отвода
  • Вертикальный дренаж

Решить проблему сбора воды можно устройством организованного водостока. Система собирает и направляет дождевую и талую влагу. Водосборная трасса монтируется на кровли с любым видом покрытия начиная от простого шифера и заканчивая сложной конструкцией из черепицы.

Разновидности водосточных систем

Водосточные желоба различаются по диаметру прохода. Этот параметр предусматривается так, чтобы при сильном ливне не происходил выброса воды за пределы желоба. Чтобы не навешивать крупные водостоки на фасаде дома, через каждые 8 м ставят вертикальные трубы слива, которые разгружают поток воды в желобе и позволяют уменьшить его условный диаметр.

Выбор рабочего диаметра в каждом отдельном случае определяется в зависимости от величины крыши. Небольшие площади от 15 до 75 м2 потребуют диаметр желоба 9 см, при этом сливные трубы будут 7,5 см. Если площадь ската кровли более 100 м2, то устанавливают водостоки диаметром от 10 до 15 см, а сливные трубы монтируют от 9 до 12 см.

Различие водосточных желобов по форме

В зависимости от формы желоба, которая видна на разрезе, различают:

• полукруглые;
• эллиптические;
• прямоугольные;
• квадратные;
• трапециевидные.

Водосток полукруглой формы используется для отвода воды с любой конструкции кровли. Их вертикальные края являются ребрами жесткости и желоба характеризуются прочностью и надежностью к воздействию веса воды и механическим нагрузкам.

Трубы в виде обрезанного эллипса отличатся от остальных форм тем, что вмещают больший объем воды без расплескивания, поэтому применяются для крыш с большим наклоном и обширной площадью. Они также обладают достаточным запасом прочности.

Желоба с острыми краями треугольной, квадратной и прямоугольной формы подбираются дизайнерами для составления законченного вида фасадного ансамбля. Такие изделия в редких случаях устанавливаются просто так. Водостоки могут быть повреждены во время снегопада или оползней снеговой массы с крыши. Для их установки требуются усиленные монтажные элементы, а на крыше ставят снегозадержатели.

Какие бы желоба по форме ни были установлены, сливные трубы под них ставят в соответствии с конфигурацией. Полукруглые и овальные сбрасывают воду в круглые трубы, а для квадратных и прямоугольных предусмотрены сливы квадратного сечения.

Материал для изготовления водосточных желобов

В зависимости от материала водосточные системы подлежат классификации:

• желоба их оцинкованной стали;
• стальные изделия с покрытием полимерами;
• сточный профиль из поливинилхлорида;
• медные системы;
• водостоки из цинка.

Водостоки из оцинковки

Эти виды систем самые экономичные в вопросе изготовления, их монтаж не составляет труда. Так как оцинкованная сталь имеет небольшой вес, то для монтажа водостоков не требуется большое количество кронштейнов. Недостатком этого вида материала является их неспособность сопротивляться коррозии. Со временем водостоки из оцинковки темнеют, кое-где появляются ржавые подтеки, что портит внешний вид фасада дома. Срок службы оцинкованного профиля определяется в 10 лет, и по прошествии этого времени требуется составлять систему заново.

Желоба из сталей с полимерным напылением

Преимущества в виде легкости и способности отводить значительное количество воды остаются те же, что и у профиля из оцинковки, преимуществом является более длительный срок службы, который исчисляется в промежуток до 50 лет. Стойкая пленка из современных полимеров надежно защищает металл от коррозии, и желоба противостоят агрессивным воздействиям окружающей среды. Еще одним преимуществом является цветная окраска стоков, заказчик имеет возможность выбора понравившегося оттенка под окраску фасада своего дома.

К недостаткам этого профиля относят шумовые эффекты при попадании капель дождя на поверхность водостока, проходящий по нему поток воды будет достаточно громко шуметь.

Водостоки из пластика

При изготовлении пластичных масс в них добавляют различные добавки, которые значительно повышают их стойкость против коррозии от влаги, солнечных лучей. Срок службы также определяется в 50 лет, потребитель выбирает цвет из многообразия цветовой гаммы. Пластик льется однородным по всей массе, поэтому даже значительные царапины незаметны на фоне цветного профиля.

Если говорить о шумности, то она значительно снижается в силу характерного глухого звучания пластика. К недостаткам относят появляющуюся хрупкость желобов в результате воздействия мороза. Пластиковая система отлично смотрится на кровлях сложной конфигурации.

Медные системы для сбора кровельной воды

Эстетичный внешний вид заставляет любоваться фасадом здания с уложенными медными желобами. Отлично сочетается с похожими по цвету кровлями, соответствующей текстуры, металлочерепицей, профилированным настилом. Установленный водосток в течение первых лет работы покрывается патиной – налетом старины. Этот налет защищает металл от коррозии, препятствует разрушению поверхности. Недостатком материала является то, что монтировать такие водосточные желоба достаточно хлопотно, уход за ними требует постоянной очистки от мусора и песка.

Желоба из цинка

Водосток из соединений на основе цинка относится, как и медный, к дорогим системам, он смотрится великолепно с любым кровельным покрытием. Желоба имеют ровный, постоянный цвет, после первого года покрываются патиной, которая служит защитой от неблагоприятного воздействия на профиль.

К недостаткам относят хрупкость металла при понижении температуры до -7ºС. С некоторыми металлами, например, медью и железом, цинк вступает в гальваническое воздействие, значит, устанавливать такие изделия рядом не рекомендуется, так как это приведет к порче материала.

Конструктивные элементы водосточной системы

Для сборки водостока приняты стандартные элементы, которые служат для определенных целей:

• Водосточный желоб различной конфигурации предназначен для сбора влаги, спадающей с кровельного ската. Имеет разнообразную форму, диаметр, изготавливается из материалов с заданными характеристиками. После желоба вода поступает в вертикальную трубу слива, которая удаляет ее в определенное место.
• Соединительные элементы и вставки для желобов нужны при монтаже протяженности системы более 2,5 метра (именно такая длина унифицированного профиля). Для герметичной установки предусмотрены прокладки из резины, уплотняющие стык и компенсирующие расширение, сужение самого желоба в жару и морозные дни.
• Угол желоба обеспечивают поворот водосточной трассы вокруг кровли дома. Углы предусмотрены стандартно на 90º, бывают на 120º и 45º.
• Крепежные кронштейны предназначены для установки желоба в монтажное положение. Представляют собой разнообразные по длине крюки, используются в зависимости от обстоятельств.
• Воронка ставится в месте пересечения желоба с водосливной трубой, посредством ее воде придается вертикальное направление. Если правильно подобрать диаметр и форму воронки, то дополнительно герметизировать стыки не потребуется.
• Для прекращения водостока в противоположные стороны желоба на нем с краев ставят специальные заглушки.
• Труба слива ставится под воронкой и надежно фиксируется к стене, служит для дальнейшего перемещения водяной массы в выбранное место.
• Колено трубы применяется для обводки трубой выступающей части на фасаде и изменения ее направления. Колено стока устанавливается внизу для передачи воды в ливневку.
• Кронштейны для трубы крепят в стену и надежно фиксируют водосточную трассу.
• Иногда на желоб ставится защитная сетка, которая предохраняет его от загрязнения.

Технология монтажа

Элементы системы монтируют одновременно с установкой остальных конструктивных деталей кровли. Для водостоков различных видов есть характерные особенности монтажа, но для всех существуют общие технологические моменты:

• держатели желоба ставят так, чтобы наблюдался постепенный уклон в сторону стекания воды, наклон должен составлять около 3–4 мм на один погонный метр;
• если смонтировать желоб вплотную к стене, то на поверхности образуется плесень из-за мокрой поверхности, софиты для вентиляции крыши перекрывать нельзя;
• вертикальные трубы крепят через 2 метра, если на стену постоянно дует ветер, расстояние пересматривается до одного метра;
• нижний край вертикальной трубы заканчивается на уровне 20 см над землей;
• горизонтальные желоба из пластика закрепляют на расстоянии 20 см, на металлических шаг увеличивают до 50– 70 см.

Способы дальнейшего водоотвода

После того как вода с крыши собрана и направлена в вертикальном направлении, существует несколько способов использовать или удалить с участка воду:

• Производится слив воды с крыши в бак или другую емкость для дальнейшего полива. Бак располагается от стены дома на расстоянии от 1 до 5 метров, иногда емкость устанавливается закопанной в землю.
• Иногда сточные воды с крыши направляются в колодец с организованной фильтрацией воды. В качестве фильтра обычно служит щебень. Вода, проходя через каменный фильтр, постепенно очищается. Такие колодцы должны отстоять от дома на расстоянии не ближе двух метров, так как при сильных дождях или обильном таянии снега поднимется уровень грунтовых вод возле дома.
• Можно предусмотреть слив дождевых и талых вод в общую канализационную систему. Для общественной канализации нужно согласование с соответствующими службами, которые установят дополнительную оплату.
• Так как дождевые воды относятся к категории чистых, то можно выполнить дренажную систему для слива, направляющую поток в ближайший водоем.

Виды дренажных систем

Если дренаж на участке выполнен по всем правилам и его характеристиками предусмотрено увеличение водяного потока, то направлять дождевые сливы в такую систему можно. Но иногда дренаж делается неглубокий и его предназначением является улучшение почвенных характеристик, то при полноценных осадках с неба, такая канава будет переполняться.

Чтобы защитить подвал и фундамент от дождевых неорганизованных потоков, следует устроить собственную дренажную систему. Способов отвести от дома ливневые стоки существует множество, но самых характерных насчитывается три.

Поверхностная дренажная система

Работает по принципу городской ливневой канализации. Для этого после небольшого заглубления в землю траншейным способом укладывают дождевые лотки, которые предусматривают постепенное понижение уровня. Сверху они накрываются решетками для задержания мусора. Длина таких сооружений, их размерные характеристики рассчитываются с учетом предполагаемого уровня осадков в этой местности.

Глубинная система отвода

Глубинный дренаж является наиболее распространенным способом отведения вод. Для этого делают траншею начальной глубиной около 80 см, затем прокладывают трубу для канализации, которую устанавливают на щебеночную подсыпку и засыпают грунтом.

Вертикальный дренаж

Выполняется в виде системы нескольких колодцев, циркуляция в которых обеспечивается при помощи глубинного дренажного насоса. Так обеспечивается полная откачка всех водяных потоков, этот вид дренажа делается редко, так как требует серьезных затрат и специальных знаний.

В заключение следует сказать, что отводить дождевые осадки и талую воду с кровли нужно в обязательном порядке. Если не сделать такие работы и не устроить водосборные желоба с трубами, то придется ремонтировать фасад и делать новую отмостку через каждые два-три года. Это грозит еще большими затратами, чем устройство системы водостоков и простого отводящего дренажа. Если нет возможности обустроить водоотвод с крыши из-за характерных особенностей кровли, то нужно устроить ее так, чтобы свесы края выступали от стены дома на расстояние не менее 0,5 м, и выходили за пределы отмостки, вода с них должна попадать на землю.

Руководство по коммерческим водосточным желобам, сифонным водостокам для плоских крыш

Коммерческие здания часто имеют плоские или пологие крыши, для которых требуются специальные водосточные решения. Эта статья даст вам обзор типов дренажных систем, подходящих для коммерческих зданий, а также материалов и компонентов этих систем. Кроме того, мы расскажем, какое обслуживание требуется для водосточной системы плоской крыши.

Назначение и значение дренажа на плоских крышах и крышах с малым уклоном

Основная функция крыши — защищать здание от непогоды. Поскольку крыша собирает дождь, вода должна быстро и безопасно отводиться дренажной системой. В то время как скатные крыши могут полагаться на гравитацию для движения воды, плоские крыши не могут просто полагаться на типичную систему водосточных желобов, приводимую в действие силой тяжести. Коммерческие плоские крыши вместо этого нуждаются во внутренних водостоках и шпигатах для сбора воды.

Хотя многие думают, что плоские крыши абсолютно ровные, на самом деле они спроектированы с небольшим уклоном. Архитекторы и инженеры-строители добавляют шаг, чтобы создать положительный дренаж. Этот небольшой уклон будет направлять воду к водостокам, независимо от того, находятся ли они в центре крыши или сбоку. Положительный дренаж должен позволять воде стекать с крыши через 24-48 часов после прекращения дождя.

Архитекторы также должны учитывать вес воды на крыше, в том числе вблизи дренажных зон. Вода значительно увеличивает вес здания, особенно если канализация забита или плохо устроена. Сбор воды может привести к чрезмерной нагрузке на крышу и даже к ее обрушению. Это может произойти, если вода просто не сливается достаточно быстро, создавая застой воды. Резервные стоки могут смягчить эту проблему. Резервные сливы располагаются выше основного, точно так же, как и резервный слив в вашей ванне. Если основные стоки не могут слить воду достаточно быстро, уровень воды поднимется до уровня резервных стоков, откуда она сможет безопасно вытечь.

Вода также может скапливаться на крыше в местах, где она слишком плоская для нормального дренажа, или там, где образовалась впадина. Этот сбор воды называется прудом. Со временем такие материалы, как дерево и бетон, будут тонуть под нагрузкой воды, а изоляция может сжиматься. Это создаст низкие точки на крыше, которые могут собирать еще больше воды.

Запруда или любая стоячая вода на крыше может привести к нескольким различным проблемам:

• Птицы: Хотя птицы чаще всего гнездятся на крышах, стоячая вода может побудить их пить на вашей крыше. Все, что вы можете сделать, чтобы сделать крышу менее привлекательной для птиц, — это разумное вложение, которое ограничит их ущерб.
• Комары: Небольшие пруды со стоячей водой являются местом размножения комаров. Если на вашей крыше есть стоячая вода, у вас будет более высокая популяция комаров, которые могут раздражать посетителей вашего здания или даже распространять болезни.
• Рост растений: Водоросли и даже более крупные растения используют стоячую воду, и их рост может затруднить очистку стока, способствуя засорению.
• Рост грибов: Грибок предпочитает влажные условия и может расти в стоячей воде. Это также может привести к повреждению кровельных материалов.
• Износ кровельных материалов: Большинство кровельных мембран изнашиваются под стоячей водой. Таким образом, попадание воды в пруд может привести к аннулированию ограниченной гарантии производителя.

Принудительный водоотвод должен полностью высушить крышу за день или два после дождя, при условии, что погода держится. Если по прошествии этого времени на вашей крыше все еще есть пруд, то он и дренажная система должны быть оценены профессиональным кровельщиком.

Сбор воды может быть более серьезным делом, чем пруд. Перелив может привести к протечкам из-за того, что вода попадает в места, куда она обычно не попадает. Тяжесть повреждения зависит от того, куда попадает вода. Все дренажные системы должны иметь резервные копии для предотвращения перелива в случае сильного дождя или в случае засорения основной дренажной системы.

Типы дренажных систем для коммерческих крыш

Теперь, когда вы понимаете проблемы, связанные с неправильным дренажом, вам может быть интересно, работает ли дренажная система вашего здания должным образом. Чтобы выяснить это, вам сначала нужно узнать, какой тип водосточной системы у вас есть и подходит ли она для вашей крыши. Хотя каждая водосточная система будет отличаться, для наилучшего размещения стока с крыши существует только две основные водосточные системы, подходящие для коммерческих плоских крыш или крыш с малым уклоном:

1. Гравитационный дренаж

Гравитационная дренажная система просто полагается на гравитацию, которая перемещает воду с крыши на землю. Обычно самотечная дренажная система состоит из четырех наклонных дренажных сегментов, которые соединяются с внутренним водостоком, который затем отводит воду за пределы здания.

Самотечная водосточная система на плоской крыше отличается от водосточной системы на крышах жилых домов двумя основными особенностями:

• На плоской крыше могут использоваться внутренние водостоки для сбора воды из центра крыши. Эти сливы похожи на слив в нижней части душа, за исключением того, что водосток на крыше имеет сетчатый фильтр большего размера для защиты от мусора. Тем не менее, функция двух стоков одинакова. Вода падает на крышу, и сила тяжести втягивает ее в канализацию и вниз по трубам.
• Крыша жилого дома собирает воду в желоба и водосточные трубы. Все эти трубы находятся снаружи дома. Однако дренажная система в коммерческом здании нуждается во внутренних трубах для подключения к внутреннему водостоку. Это делает дренажную систему немного более сложной и уменьшает пространство, доступное для других систем здания непосредственно под крышей.

Системы гравитационного водоотвода рекомендуются только для плоских или пологих коммерческих крыш с площадью поверхности менее 150 м ² на точку слива. Крыши большего размера собирают больше воды, которая может не стекать достаточно быстро при использовании только гравитационной системы. Эти крыши выигрывают от сифонных дренажных систем.

2.Сифонный дренаж

Сифонная дренажная система имеет в точках слива перегородку, предотвращающую попадание воздуха в систему. В результате трубы имеют более низкое атмосферное давление, чем внешняя среда. Таким образом, когда вода попадает в канализацию, она сталкивается с областью более низкого давления в канализации и втягивается быстрее, чем это было бы только под действием силы тяжести. Фактически, сифонная дренажная система может достигать скорости дренажа в 100 раз больше, чем самотечная дренажная система.

В сифонной системе несколько дренажных точек встречаются и отводят воду из здания. Тем не менее, эта внутренняя дренажная труба не должна проходить под уклоном, поскольку для работы системы не требуется гравитация. Вместо этого коллекторная труба устанавливается в максимально возможном верхнем положении, а затем проходит ровно до тех пор, пока не соединяется с «ведущей» вертикальной водосточной трубой. Это дает больше места для других элементов здания ниже дренажной системы. Кроме того, сама крыша может иметь меньший уклон и при этом правильно стекать.

Здания с большой площадью крыши, такие как аэропорт, торговый центр, склад, конференц-центр или фабрика, хорошо подходят для сифонной системы, потому что вес воды на этих зданиях вызывает большую озабоченность. Если вода с этих крыш не будет стекать достаточно быстро, это может значительно увеличить вес крыши. Фактически, один дюйм воды на площади крыши в 20 квадратных футов весит 2000 фунтов. Это сложная задача для архитекторов, поэтому крыши должны отводить воду как можно быстрее. Сифонные дренажные системы обычно рекомендуются для больших крыш площадью 150 м 9 .0067 2 или больше.

Детали дренажной системы

Оба типа дренажных систем имеют одинаковые компоненты. Для вас будет разумно понять эти части, чтобы вы могли понять, о чем говорит ваш специалист по кровле, когда он / она объясняет ремонт или техническое обслуживание дренажной системы вашего здания. Вооружившись знаниями, вы сможете принять наилучшее решение для вашей водосточной системы:

1.Внутренний водосток: Это водосточная точка, которую можно установить по всей поверхности крыши, даже в центре крыша. Если вода скапливается в одном месте посередине вашей крыши, то хорошим решением будет установка там внутреннего водостока для отвода воды. Внутренние водостоки работают лучше всего, когда крыша имеет наклон, чтобы вода могла собираться в точке водостока. Однако этого не всегда достаточно; поэтому внутренние водостоки можно использовать в сочетании со шпигатами, которые отводят воду по краю крыши.

Внутренний слив состоит из нескольких компонентов:

• Сетчатый фильтр или крышка купола: Верх внутреннего слива представляет собой сетку или сетчатый фильтр, который предотвращает попадание мусора в дренажную систему. Строительные нормы и правила определяют высоту сливных фильтров. Большинство рекомендует по крайней мере 4-дюймовую крышку, но вы всегда должны проверять свои собственные строительные нормы и правила, чтобы убедиться, что вы их соблюдаете. Кроме того, сделайте сетчатый фильтр хорошо видимым, чтобы люди, находящиеся на крыше, не могли споткнуться о него.
• Прокладочное или зажимное кольцо: Водонепроницаемое кольцо скрепляет желоб и сетчатый фильтр вокруг кровельной мембраны и предотвращает просачивание воды в основание желоба.
• Выход: Выход — это просто то, что соединяет слив с трубами внизу.
• Дефлектор: Дефлектор предотвращает попадание воздуха в сифонную дренажную систему.

Различные дренажные системы требуют немного разных внутренних стоков. На вашей крыше может потребоваться водосток большой емкости или водосток с двойным выпуском, чтобы быстрее отводить больше воды с крыши.

Еще одна интересная модификация внутренней канализации — поддон. Эти квадратные поддоны создают утопленный сток, который направляет воду к стокам, которые в противном случае могли бы быть слишком высокими для достижения меньшего количества воды.

2. Краевые водостоки: Боковые водостоки собирают воду на краю крыши. Чтобы понять необходимость краевых водостоков, подумайте об общественном душе. Как и в коммерческой крыше, земля в общественном душе плоская. Если включено достаточное количество насадок для душа, вода будет растекаться из стоков, и образуется застой воды. На крыше это проблема, потому что вы не хотите, чтобы вода достигала края и стекала по стене здания. Чтобы решить эту проблему, профессиональные кровельщики устанавливают краевые водостоки, чтобы улавливать лишнюю воду и гарантировать, что никто на тротуаре под крышей не забрызгается.

Существует несколько различных типов краевых водостоков: шпигатные желоба, водосточные желоба и водосточные желоба (также называемые водосточными желобами):

• Шпигатные воронки: Шпигат — это точка водостока на краю крыши. Они встроены в стены или парапет. Обычно шпигаты являются частью резервной водосточной системы, которая помогает крыше сбрасывать излишки ливневых вод. Если шпигат является частью системы перелива, то он будет находиться на несколько дюймов, обычно на два дюйма, над поверхностью крыши. Если он является частью основной водосточной системы, то он будет вровень с крышей.
  Шпигаты, как правило, дешевле, чем внутренние водостоки, потому что вам не нужно открывать крышу или прокладывать столько труб, чтобы установить их.
  Шпигат может иметь форму канала с открытым верхом или может быть закрытым и вшитым в стену. Он может направлять воду в водосточную систему или пропускать воду по стене здания. Однако, поскольку стекание воды по стене здания не идеально, шпигаты, которые позволяют это делать, обычно являются частью периферийной дренажной системы и поэтому активируются только после сильных дождей. Будь то основной или резервный слив, шпигат выполнен из оцинкованного металла для предотвращения утечек и коррозии. Иногда вы увидите шпигаты с декоративными лицами для красоты.
  Шпигаты необходимо проверить на наличие льда, так как они обычно холоднее, чем остальная часть крыши, так как находятся на стене и дальше от тепла здания. Те, кто устанавливает новые, более толстые кровельные мембраны, могут в конечном итоге заблокировать свои шпигаты. В этом случае шпигаты должны быть перемещены вверх по стене или заменены более высокими шпигатами.

• Водосточные желоба: Водосточные желоба представляют собой неглубокие каналы, собирающие воду по краям крыш. Хотя водосточные желоба чаще встречаются на крышах жилых домов, их все же можно использовать на коммерческих крышах в качестве дополнения к внутреннему водостоку или отдельно. Архитектор может наклонить всю крышу к краю. На этом нижнем краю профессиональный кровельщик устанавливает водосточные желоба. Водосточные желоба будут собирать воду и соединять ее с водосточной трубой.

• Водосточные трубы (или водосточные желоба): Водосточная труба отводит воду от шпигата или водостока на землю. Водосточные трубы обычно экономически выгодны, потому что их можно установить сбоку здания без изменения самого здания. Лидеры воронок на крышах коммерческих зданий могут быть больше, чем водосточные трубы в жилых домах, чтобы справиться с большим объемом воды, или вам может понадобиться несколько водосточных труб, чтобы удовлетворить потребность.

Материалы, используемые в коммерческих водосточных системах

Вы также должны учитывать материал, из которого сделаны эти детали. Водостоки и трубы из разных материалов могут быть совершенно разного качества и решать разные проблемы, с которыми вы можете столкнуться при работе с дренажной системой. Каждый из этих материалов имеет свои преимущества и недостатки.

• Чугун: Исторически сложилось так, что самый популярный дренажный материал, чугун, имеет много преимуществ. Он тяжелый, что делает его прочным и тихим. В то время как старый чугун имел тенденцию к засорению, современные покрытия из чугуна предотвращают образование отложений в трубах. Все-таки чугун – самый дорогой материал. Чтобы сократить расходы, он обычно используется только для дренажной крышки, где его превосходная прочность является огромным преимуществом для предотвращения попадания крупного мусора в систему.
• ПВХ: Уже более века сантехники используют поливинилхлорид (ПВХ) как более дешевую альтернативу чугуну. Он нетоксичен и устойчив к истиранию, и его гораздо легче разрезать на необычные формы. Хотя он обычно дешевле чугуна, это более слабый материал.
• Пропилен: Гораздо более новое изобретение, чем ПВХ, пропилен производится из нефтяных отходов. Его также называют пропеном или метилэтиленом. Он похож на ПВХ, но имеет ряд преимуществ перед ним. Во-первых, гораздо меньше шансов сгореть во время пожара в здании. Если он горит, то выделяет относительно безвредный дым, в то время как ПВХ выделяет хлористый водород, токсин. Полипропилен также обладает высокой устойчивостью к растворителям, поэтому его часто используют в промышленных целях. Тем не менее, пропилен является самым легким из доступных пластиковых трубопроводов, что делает его плохим выбором в качестве покрытия водостока или натяжения крыши.
• ABS: Некоторые компоненты дренажной системы изготовлены из акрилонитрил-бутадиен-стирола (ABS). Он очень похож на ПВХ, но из-за того, что он плохо работает на солнце, его редко рекомендуют использовать на крыше, особенно в качестве дренажного покрытия. Краска и пигменты могут препятствовать быстрому разрушению АБС-пластика на солнце.

Внутренние дренажные трубы, изготовленные из любого из этих материалов, требуют изоляции, чтобы вода не замерзала при низких температурах.

Изоляция крыши и новые стандарты водостоков с крыши

Зачем вообще нужно изолировать дренажную систему? Водостоки — это элементы крыши, которые проходят через крышу и могут позволить кондиционированному воздуху выходить. Без теплоизоляции крыши водостоки могут обойтись вам в целое состояние на обогрев и охлаждение. Кроме того, вода может замерзнуть в трубах и повредить вашу систему.

То, сколько изоляции потребуется вашей дренажной системе, зависит от вашего климата. Фактически, в 2012 и 2015 годах Международный совет по нормам и правилам изменил свои правила в Международном кодексе энергосбережения (IECC), требуя большей изоляции водостоков с крыши.

Первым изменением было увеличение коэффициента теплового сопротивления, которого должна достичь крыша в каждом из регионов Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE). Второе изменение заключается в том, что это значение R должно быть достигнуто в пределах четырех футов от водостока. Раньше вам нужно было получить только среднее значение R по всей крыше. Теперь, чтобы соответствовать значению в пределах четырех футов от водостока, большинству крыш потребуется значительно более толстая изоляция или новый тип изоляции, такой как полиизоляция.

Ваш штат, провинция или другая местная юрисдикция могут принять или не принять изменения IECC. Специалист по кровельным работам и владелец здания должны выяснить, какие правила изоляции применяются к их дренажной системе, и соблюдать их.

Проблемы с городскими стоками

В вашем районе также могут быть внесены изменения в правила дренажа, чтобы помочь решить проблемы с городскими стоками. Крыши в густонаселенных городских районах собирают большое количество воды, и не во всех муниципалитетах есть сифонные дренажные системы, которые могут быстро перемещать этот огромный объем воды. Вместо этого вода возвращается и может затопить дома людей, а также реки, ручьи и заливы. Поскольку эта вода не подвергается очистке, она может представлять опасность для здоровья.

Чтобы предотвратить перегрузку дренажной системы, муниципалитеты могут потребовать, чтобы коммерческие здания устанавливали водостоки для контроля стока. Эти стоки на самом деле замедляют скорость стока воды с крыши, поэтому объем воды более удобен для городской инфраструктуры. В течение нескольких часов после дождя коммерческая крыша с водосточным желобом будет действовать как резервуар, удерживая воду для предотвращения ущерба имуществу и дикой природе.

Другим решением, которое может помочь в управлении ливневыми стоками, является растительная кровля, которая может поглощать большое количество дождевой воды. Вместо того, чтобы поступать в дренажную систему муниципалитета, вода со временем будет использоваться растительностью на крыше.

Техническое обслуживание дренажной системы

Владельцам зданий также будет полезно ознакомиться с основными требованиями по обслуживанию дренажной системы. Ежегодно или раз в полгода все дренажные системы следует осматривать и очищать. Если ваша крыша имеет историю засоров или проблем с дренажем, вам следует осматривать и чистить ее еще чаще. Кроме того, если здание, которым вы управляете или владеете, находится в районе, где каждую осень деревья сбрасывают листву, то одну из таких уборок следует проводить в конце осени, когда ваша система соберет больше всего мусора.

Несмотря на то, что обслуживание вашей крыши должен выполнять профессиональный кровельщик, полезно знать, какие основные шаги он/она должен предпринять при уходе за крышей. Он/она должен:

• Убрать весь мусор и предметы с крыши и дренажа.
• Проверка наличия стоячей воды, застойной воды и скорости дренажа.
• Убедитесь, что дренажные сетки закреплены и хорошо видны.
• Убедитесь, что водосточные желоба (водосточные трубы) безопасно направляют воду.

Любые деревья или другие элементы ландшафта, расположенные рядом с вашей крышей, должны быть обрезаны. Хотя некоторые специалисты по кровле могут выполнять эту задачу, вам может быть лучше нанять ландшафтного дизайнера, который сделает эту работу до прибытия специалистов по кровле. Если вы подождете, то садовники могут неосознанно оставить мусор в канализации.

Воспользуйтесь системой поиска подрядчиков по кровельным работам IKO, чтобы найти специалиста по кровельным работам, который будет обслуживать вашу водосточную систему. Или он / она может ответить на ваши вопросы о ремонте или изменениях водосточной системы вашей крыши, которые могут потребоваться.

Водосточные системы | BLÜCHER

Установка водостока на крыше

Водосточная крыша BLÜCHER® включает воронки и аксессуары из нержавеющей стали. В сочетании с системой трубопроводов BLÜCHER® EuroPipe из нержавеющей стали с нажимной посадкой, BLÜCHER® Drain Roof представляет собой законченную водосточную систему из нержавеющей стали. Система может использоваться для всех типов плоских крыш с битумной или однослойной кровельной мембраной, а также подходит для гравитационных и вакуумных или сифонных систем.



Связаться со службой поддержки клиентов

Позвольте нам рассчитать вашу следующую сифонную кровельную систему

Заполните форму расчета расхода, чтобы определить полную систему стоков, труб, фитингов и аксессуаров.

(Для самотечной кровли и других систем обращайтесь в местное представительство BLÜCHER



Форма для расчета расхода

Наша сифонная водосточная система является экономичным и надежным решением, удаляющим значительные объемы воды при меньшем количестве стоков

Дренажная система BLÜCHER® EuroPipe из нержавеющей стали является неотъемлемой частью сифонной водосточной системы.



Благодаря устойчивости трубопровода из нержавеющей стали дополнительные опорные рейки и кронштейны не требуются. Минимальное количество компонентов не только делает установку системы самой простой и быстрой на рынке, но и делает ее сифонной дренажной системой с наименьшим общим весом.

Подробнее о сифонных дренажных решениях

Найти водосток для сифона

Трубопроводная система BLÜCHER® для самотечных водосточных систем

Система BLÜCHER® EuroPipe является естественным выбором для самотечных водосточных систем. Наружная водосточная труба имеет приятный внешний вид, имеет долгий срок службы, а при применении в качестве системы трубопроводов внутри зданий большой расход может сочетаться с низким уровнем шума.

Благодаря этому решению поверхность из нержавеющей стали можно считать частью архитектурного образа интерьера здания.



Подробнее о решениях для гравитационного дренажа

Найти водосток на крыше для гравитации

Дренаж с зеленых крыш предназначен для отвода слоя почвы с крыш.

Зеленые крыши пользуются большой популярностью, поскольку делают города зеленее, прохладнее и здоровее. Не в последнюю очередь буферизация воды в растениях и почве снижает пиковую нагрузку на канализационную систему, если дождевые нагрузки не настолько сильны, что растения и почва не могут больше поглощать воду.

Если на зеленой крыше нет регулируемой системы удержания воды, избыточная дождевая вода будет беспрепятственно стекать в общественную канализационную систему. Тем не менее, правильно подобранные водостоки могут удерживать воду в случае сильного дождя, тем самым снижая нагрузку на канализационную систему в пределах норм водостоков.

При установке водостока перфорированная часть оборачивается геотекстилем, чтобы почва не попадала в дренажную систему.

BLÜCHER® предлагает полный спектр водосточных систем из нержавеющей стали для зеленых крыш.

Подробнее о водосточных системах для зеленых крыш

Найдите наружный слив

Балконный трап, разработанный специально для сохранения сухости вашего балкона

BLÜCHER предлагает широкий ассортимент балконных трапов, предназначенных для определенных типов балконов.

BLÜCHER® EuroPipe – предпочтительное решение для водосточных труб с балконов. Поверхность из нержавеющей стали придает элегантный вид зданию. Кроме того, нержавеющая сталь устойчива к воздействиям окружающей среды, таким как солнце, погода и физические нагрузки.

В этой области часто требуются индивидуальные решения, и мы готовы вам помочь. Пожалуйста, свяжитесь с BLÜCHER, чтобы получить правильное решение для вашего проекта.



Найдите слив на балконе

Дренажные решения из нержавеющей стали для многоэтажных парковок

Многоэтажные или подземные парковки должны содержать только негорючие установки, например, водостоки и дренажные трубы из нержавеющей стали. В многоэтажных автостоянках пожарная безопасность важна, потому что автомобили, заправленные бензином, легко воспламеняются. Благодаря небольшому весу, классу огнестойкости A1 и простоте сборки трубы BLÜCHER из нержавеющей стали с нажимной посадкой являются предпочтительной системой для автостоянок по всему миру.

Узнайте больше о дренажных решениях для многоэтажных автостоянок

В этой области часто требуются индивидуальные решения, но мы готовы вам помочь. Свяжитесь с BLÜCHER, чтобы получить правильное решение для вашего проекта.



Найдите наружный слив

Максимальная производительность при минимальном техническом обслуживании

Водосточная система из нержавеющей стали устойчива к ударам, коррозии и огню и требует минимального обслуживания. Гладкая внутренняя поверхность нержавеющей стали обеспечивает отличные свойства самоочистки и высокую пропускную способность, предотвращая засорение.

Здесь, чтобы помочь от начала до конца

Мы можем помочь вам разработать и спроектировать идеальную водосточную систему для вашей области применения. Запросите расчет расхода, чтобы определить полную систему стоков, труб, фитингов и аксессуаров.

Узнайте больше о применении BLÜCHER® Drain Roof из некоторых наших проектов.
