Отопление теплицы своими руками — 4 варианта + инструкции!

Теплица с обогревом – прекрасный способ продлить срок вегетации и плодоношения овощей. Обустроить систему отопления можно несколькими способами, выбор зависит от площади теплицы и ее назначения, а также доступных вам ресурсов. Смонтировать отопительную систему можно своими руками.

Отопление теплицы своими руками

Содержание статьи

Способы отопления теплицы

Системы отопления целесообразно устанавливать в теплицах круглогодичного использования или при ранней весенней высадке овощей, зелени и цветов.

К эффективным способам обогрева теплиц можно отнести:

печное отопление, в том числе с воздушным и водяным контуром;
водяное отопление на основе твердотопливного, газового или электрического котла;
обогрев с помощью газовой пушки;
электрический обогрев с помощью конвекторов или инфракрасных обогревателей;
подогрев почвы греющим кабелем или трубами водяного отопления.

Способы можно совмещать, например, установив печное отопление как основной источник обогрева и греющий кабель – как дополнительный.

Печь в теплице

При установке котла и монтаже системы водяного отопления, обогрев почвы также делают водяным, подключая трубы отдельным контуром.

Котел в теплице

Нагрев газовыми пушками достаточно эффективен – помещение прогревается быстро, а расход газа при этом небольшой. Пушка занимает немного места и вполне безопасна в использовании.

Отопление зимней теплицы газовой пушкой

При использовании электрического обогрева в качестве основного, рекомендуется использовать инфракрасные обогреватели – они нагревают почву и сами растения, не пересушивая воздух. Конвекторы греют воздух, при этом в нижней части теплицы — в прикорневой зоне — температура остается низкой, а вверху – чрезмерно высокой. По этой причине конвекторы обычно используют только для временного обогрева.

Инфракрасные обогреватели в теплице

Печное отопление теплицы

Печи для теплиц могут быть металлическими или кирпичными. Второй вариант предпочтительнее – кирпич дольше нагревается, но при этом отлично удерживает тепло и долго остывает, а температура в теплице остается стабильной. Воздух при отоплении кирпичной печью не пересыхает, влажность остается в допустимой норме.

Печное отопление в теплице

Металлические печи прогреваются быстро, но обладают малой теплоемкостью и греют только до тех пор, пока горят дрова. При этом стенки приборов сильно нагреваются и сушат воздух. По этой причине металлические печи часто оборудуют водяным контуром с регистрами или радиаторами – нагретая вода в них остывает постепенно, сглаживая перепады температуры.

Металлические печи для теплицы

Металлические печи рекомендуется использовать для отопления теплиц весенне-летнего использования, для этой роли они подходят лучше, чем кирпичные, благодаря следующим особенностям:

металлические печи мобильны, их можно установить на несколько холодных месяцев, а летом убрать;
они не требуют обустройства фундамента и не занимают много места;
выбрав подходящую модель, можно подключить водяной контур;
цена на металлические печи не слишком высока;
монтаж и установку можно выполнить своими руками, даже не имея навыков кладки печей.

Преимущества металлических печей

Недостатки металлических печей:

процесс отопления нельзя автоматизировать, топить печь придется вручную;
металлические печи сушат воздух, поэтому в теплице необходимо установить емкости с водой для увлажнения воздуха.

Установить печь можно как в самой теплице, так и в тамбуре или подсобном помещении, выведя в теплицу воздушный или водяной контур. Дымоход от металлической печки можно располагать в пространстве теплицы, установив его под углом не менее 15 градусов – это обеспечит дополнительный обогрев. При этом применяют неизолированную металлическую трубу. Для прохода через крышу или стену теплицы необходимо применять специальные теплоизолированные коробы.

Длинный дымоход создает дополнительный обогрев

Обратите внимание! При установке печи важно позаботиться о ее устойчивости! При опрокидывании печь может привести к пожару или повреждению теплицы!

Отопление теплицы металлической печью

Обзор популярных и недорогих моделей металлических печей приведен в таблице 1.

Таблица 1. Печи для обогрева теплиц промышленного производства.

Модели, иллюстрации	Краткое описание
Печь-буржуйка «Везувий-мини»	Компактная и недорогая печь с максимально простой конструкцией. Тепловая мощность 4 кВт позволяет обогреть теплицу объемом до 80 м3, то есть площадью 25-30 м2. Корпус печи выполнен из стали, в качестве топлива используют дрова. Поверхность печи можно использовать как плиту, например, для подогрева воды для полива или увлажнения.
Печь «Золушка»	Печка небольших размеров из жаропрочной стали, оснащена боковыми конвекторами, распределяющими теплый воздух. Мощность 6 кВт, предназначена для теплицы размером до 60 м2. В дверце топки есть смотровое окошко со стеклом, что позволяет контролировать процесс сжигания дров. На верхней плоскости расположена конфорка, на которой можно греть воду. Топливо – дрова или сжигаемый мусор.
Печь «Теплодар Печурка плюс»	Печка мощностью 5 кВт для обогрева теплиц с площадью до 50 м2. Оборудована кожухом с конвекционными отверстиями, способствующими равномерной отдаче тепла. На поверхности расположена конфорка. Топливо – дрова. Отличается устойчивостью, небольшими размерами и весом.
Печь «Нормаль»	Мощность 6 кВт, площадь теплицы – 60-80 м2. Боковины печи защищены кожухами, благодаря чему не нагреваются до опасных для растений температур. Кожухи оснащены конвекционными отверстиями. Дверка прочно запирается, что исключает задымление. Удобный ящик для золы позволяет собрать ее и использовать в качестве удобрения.
Печь-булерьян «Клондайк НВ-100»	Мощность 6 кВт, площадь – до 60 м2. Топка выполнена по типу газогенератора и имеет две камеры сгорания. В первой сгорают дрова, во второй происходит дожигание дымовых газов. Стенки топки образованы полыми трубами. Холодный воздух поступает туда снизу, нагревается при топке печи и выходит через верхнюю часть. Благодаря постоянному воздухообмену, печь не перегревается. К трубам можно подключить воздуховоды, а саму печь установить в соседнем помещении. В печи предусмотрен режим длительного горения – до 10 часов.
Печь с водяным контуром «Бренеран АКВАТЭН»	Печь мощностью 6 кВт для отопления теплицы до 60 м2, оснащена водяной рубашкой, расположенной вокруг стенок топки. Подключается к системе водяного отопления. Печь работает по типу газогенератора, оснащена режимом длительного горения. Имеет компактные размеры и обладает высоким КПД. В качестве топлива можно использовать любые дрова, отходы деревообработки, ветки, картон. Проста в обслуживании и безопасна.

Обратите внимание! Выбор печей для теплиц очень велик, при выборе нужно обращать внимание на тепловую мощность и функциональность.

Установка металлической печи в теплице

Шаг 1. Подготавливают прочное основание из тротуарной плитки, кирпичей или плотно утрамбованной земли. Располагать печь лучше в центре теплицы, чтобы прогрев был равномернее. Печи с воздушным или водяным контуром ставят в любом удобном месте, соблюдая противопожарные расстояния, указанные в паспорте.

Основание для теплицы из кирпича

Шаг 2. Устанавливают печь на подготовленную поверхность, проверяют, будет ли удобно загружать дрова и удалять золу. При наличии капитальной стены, печь устанавливают задней стенкой к ней.

Установка буржуйки

Шаг 3. Подключают дымоход нужного диаметра к дымовому патрубку с помощью жаростойкого герметика. Монтаж дымохода необходимо выполнять в соответствии со схемой. Сужение дымохода не допускается.

Монтаж дымохода через стену

Шаг 4. При необходимости подключают водяной или воздушный контур.

Подключение водяного контура к печи

Обратите внимание! Печи, имеющие водяной теплообменник, нельзя топить без заполненной системы отопления, т. к. это приведет к ее повреждению.

Кирпичные печи для теплицы

Отопительные печи из кирпича используют обычно в теплицах круглогодичного использования. Кирпичной печью можно эффективно отапливать теплицу даже в морозные зимние месяцы благодаря их повышенной теплоемкости. Для теплицы подойдет любая отопительная печь, главное, чтобы тепловая мощность соответствовала площади. Ниже приведена технология кладки простой кирпичной печи.

Печь из кирпича для теплицы

Для строительства кирпичной печи понадобится:

кирпич полнотелый керамический – 220 шт.;
кирпич шамотный – 80 шт.;
раствор кладочный глиняный – 80 л;
раствор кладочный шамотный – 30 л;
бетон для фундамента – 0,25 м³;
готовые чугунные изделия – колосниковая решетка, топочная, поддувальная и прочистная дверцы, дымовая задвижка;
обрезки рубероида или стеклоизола.

Инструменты для печных работ

Чертеж печи в разрезе приведен на рисунке. Высота печи до дымовой трубы составляет 215 см, конструкцию можно разместить практически в любой теплице стандартных размеров. Габариты печи по горизонтали составляют 51х77 см.

Схема и размеры кирпичной печи для теплицы

Шаг 1. Обустройство фундамента. Под любую кирпичную печь необходим прочный фундамент. Его делают из армированного бетона толщиной не менее 20-30 см. Под фундамент снимают грунт с площади 70х100 см на глубину 35-40 см. Выравнивают дно с помощью крупнозернистого песка слоем 20 см, устанавливают по периметру опалубку из досок. Укладывают прутья арматуры Ø12 мм в виде двух рядов решетки с шагом 20 см. Замешивают бетон и заливают в подготовленный котлован. Сушат фундамент не менее трех недель, время от времени увлажняя поверхность.

Фундамент под киричную печь

Шаг 2. Кладка зольника и топки. Начинают кладку печи по схеме. Первые 4 ряда кладут из красного кирпича на глиняный кладочный раствор. Устанавливают дверцу зольника, закрепляя ее в кладке с помощью проволоки.

Крепление лапок к рамке топочной дверки: 1 — дверка; 2 — рамка; 3 — лапки.
Перекрытие топочной дверки: А — напуском; Б — «в замок»; В — клиновидным кирпичом

Кирпичная печь в теплице своими руками

Ряды с 5 по 12 выкладывают из шамотного кирпича на огнеупорный раствор. В 5 ряду укладывают колосниковую решетку. В 6,7 и 8 рядах устанавливают топочную дверцу. Ряды с 9 по 12 образуют свод топки.

Порядовка кладки печи с 1 по 12 ряд

Шаг 3. Ряды с 13 по 15 также кладут из шамотного кирпича на огнеупорный раствор. Ряды 13 и 14 перекрывают свод топки, в 15 устанавливают прочистную дверцу. С 16 ряда кладку снова ведут красным кирпичом. В 16 ряду продолжают установку прочистной дверцы. Ряды с 17 по 21 образуют дымовые каналы. В 22 ряду ставят первую дымовую заслонку.

Порядовка кладки печи с 13 по 22 ряд

Шаг 4. Ряды с 23 по 27 продолжают дымовые каналы. В 28 ряду выкладывают сужение канала, в 29 устанавливают вторую дымовую заслонку. Ряды 30 и 31 образуют свод печи. Начиная с 32 ряда, кладут дымовую трубу нужной высоты из 4 кирпичей с перевязкой.

Порядовка кладки печи с 23 по 31 ряд

Подробно процесс кладки печи показан в видео.

Видео – Кладка малой отопительной печи

Обратите внимание! Для теплиц малой высоты можно соорудить печь с горизонтально расположенными дымовыми каналами.

Теплица с горизонтальным дымоходом

Водяное отопление теплицы

Водяное отопление в теплице можно сделать двумя способами: подключив теплицу к отопительной системе дома или установив отдельный котел. Подключение к общей системе выполняют отдельным контуром, чтобы его можно было отключить и слить воду.

Схема водяного отопления теплицы с подключением к общей системе (на примере использования солнечного коллектора)

В случае монтажа отдельной отопительной системы в теплице устанавливают котел.

Водяное отопление теплицы

В зависимости от наиболее доступного и дешевого топлива, это может быть котел:

газовый;
твердотопливный;
электрический;
универсальный.

Газовый котел считается наиболее экономным и удобным в использовании. Он поддерживает заданный режим автоматически, при этом отопление теплицы обходится недорого. Для отвода продуктов сгорания у газовых котлов используют коаксиальный дымоход, поверхность которого практически не нагревается.

Твердотопливные котлы, в зависимости от модификации, могут работать на дровах, угле и пеллетах. Это топливо также недорогое, но уровень автоматизации у большинства твердотопливных котлов невысок, они требуют постоянного контроля и загрузки.

Схема обогрева теплицы с помощью водяного отопления

Электрические котлы отличаются высоким уровнем автоматизации, могут поддерживать температуру в дневном и ночном режиме. Они компактны, бесшумны и совершено безопасны. У них есть только один недостаток – высокая цена электроэнергии.

Как выбрать котел для теплицы

Выбор котла для теплицы зависит, прежде всего, от ее размеров и вида выращиваемых культур. При наличии на участке газа, теплицу любой площади выгоднее и удобнее отапливать с помощью газового котла. В негазифицированных районах приходится выбирать между другими типами котлов.

В теплице круглогодичного использования площадью более 50 м² при доступных дровах лучше установить твердотопливный котел. В этом случае затраты на его установку и монтаж дымохода окупятся за 1-3 года.

Отопление теплицы с помощью котла

В небольшой теплице при периодическом использовании устанавливать твердотопливный котел нецелесообразно. Проще установить маломощный электрический котел – он не требует специально отведенного места и монтажа дымохода, а затраты на энергоноситель в этом случае будут невелики.

Отопление теплицы из поликарбоната зимой
Зимние теплицы из поликарбоната давно перестали быть редкостью: современные технологии позволяют создать в них необходимый микроклимат и вырастить зелень, овощи и даже ягоды к своему столу или на продажу. Детальнее читайте здесь.

Расчет количества радиаторов

Чтобы обеспечить в теплице благоприятный микроклимат, необходимо предварительно определить нужное количество радиаторов. Расчет для теплиц высотой менее 3 метров можно проводить по упрощенной схеме – по площади.

Площадь определяют по формуле:

S = a * b,

где S – площадь теплицы, м²; a и b – длина и ширина теплицы, м.

Расчетную тепловую мощность теплицы определяют по формуле:

P = S * 120,

где P – расчетная тепловая мощность, Вт; S – площадь теплицы, м².

Расчет количества секций радиатора:

n = P : p,

где n –количество секций радиаторов выбранного типа; p – тепловая мощность одной секции радиатора, указанная в техпаспорте, Вт.

Полученное количество секций равномерно распределяют по теплице, распределив их на несколько радиаторов.

Обратите внимание! Для теплиц лучше выбирать радиаторы минимальной высоты -так будет полноценно прогреваться прикорневое пространство и почва.

Монтаж системы водяного отопления

Независимо от выбранного типа котла систему водяного отопления теплицы монтируют по одной схеме.

Кроме котла, в систему входят:

трубы и радиаторы;
циркуляционный насос;
расширительный бак;
группа безопасности;
фильтр грубой очистки;
балансировочный вентиль
в случае отопление нескольких контуров – коллекторный узел.

Для твердотопливных котлов и теплиц большой мощности рекомендуется установить также теплоаккумулятор. Схема подключения отопительного контура показана на рисунке.

Схема подключения котла

Шаг 1. Установка котла. Для установки твердотопливного котла лучше оборудовать тамбур или котельную. Газовые и электрические котлы располагают прямо в теплице.

Установка котла в теплице

В зависимости от типа, устанавливают агрегат на пол или подвешивают на капитальную стену. Для напольной установке необходимо подготовить прочное горизонтальное основание – бетонный фундамент или тротуарную плитку, уложенную на песчаную подушку.

Шаг 2. Подключение к дымоходу. Этот шаг выполняют для твердотопливных или газовых котлов. Для твердотопливных котлов используют сэндвич-дымоход из нержавейки. Его выводят через крышу или стену в соответствии со схемой.

Схема подключения дымохода к котлу

Для газовых котлов используют коаксиальный дымоход. Его выводят прямо через стену в месте установки котла. Благодаря полному сжиганию газа в котлах, на выходе получается водяной пар и углекислый газ с небольшим содержанием других элементов, поэтому дым от газовых котлов не опасен для стенок теплицы и органов дыхания людей.

Подключение газового котла к коаксиальному дымоходу

Шаг 3. Подключение радиаторов в систему отопления. Радиаторы монтируют на стены, равномерно распределяя их по теплице. На каждый радиатор устанавливают воздушный клапан – кран Маевского, а также вентили, с помощью которых можно перекрыть поступление воды в радиатор. Радиаторы монтируют по выбранной схеме. Для системы отопления используют трубы Ø20-Ø25 мм.

Схема подключения радиаторов

Шаг 4. Монтаж расширительного бака. Для принудительной системы циркуляции обычно используют расширительный бак закрытого мембранного типа. У него нет жестких требований по месту установки. Мембранный расширительный бак представляет собой герметичный цилиндр, внутреннее пространство которого разделено полимерной мембраной. Одна часть бака заполнена воздухом, другая – теплоносителем. При чрезмерном нагреве и расширении теплоносителя мембрана выгибается, а воздух в другой камере сжимается. При этом давление в системе выравнивается.

Расширительный бак

Бак монтируют в систему в любом месте, обычно сразу после выхода из котла или перед циркуляционным насосом. Подключение осуществляют снизу через вентиль.

Подключение расширительного бака

Шаг 5. Монтаж группы безопасности. Группа безопасности состоит из манометра, предохранительного клапана и воздухоотводчика, которые размещены на стальном коллекторе, оснащенном муфтой для присоединения к системе. Подключают группу безопасности сразу после котла в месте с максимальной температурой и давлением.

Группа безопасности

Шаг 6. Монтаж циркуляционного насоса. Циркуляционный насос необходим для поддержания стабильного давления в системе. Его устанавливают на обратной трубе перед вводом в котел. Перед насосом обязательно ставят фильтр грубой очистки.

Схема установки циркуляционного насоса

Шаг 7. Опрессовка воздухом. Ее проводят для выявления дефектов оборудования и монтажа. После окончания монтажа к системе подключают специальный компрессор, закрывают все вентили и краны Маевского, затем подают давление, указанное в паспорте на котел и радиаторы. После стабилизации давления осматривают все стыки и узлы, проверяют их мыльной пеной: наносят ее с помощью губки на места соединений и следят, чтоб не было пузырей.

Компрессор для опрессовки систем отопления

После успешной опрессовки заполняют котел и систему теплоносителем, проводят пробный запуск котла. Стравливают воздух с помощью кранов Маевского и проводят балансировку системы с помощью балансировочных кранов на радиаторах.

Обратите внимание! Газовые и электрические котлы с высоким уровнем автоматизации могут быть оснащены циркуляционным насосом, расширительным баком и приборами безопасности. Перед монтажом системы внимательно прочитайте инструкцию на котел.

Электрическое отопление теплицы

Для отопления теплицы обычно применяют инфракрасные обогреватели: они нагревают почву и создают ощущение тепла, при этом объективно температура в теплице может быть умеренной, а затраты на электроэнергию – небольшими. В некоторых случаях используют и другие виды обогревателей.

Обогреватели для теплиц

Расчет необходимого количества инфракрасных обогревателей выполняют по упрощенной схеме: на каждые 10 м² теплицы необходим 1 кВт мощности обогревателей. Например, для теплицы площадью 30 м²необходимы обогреватели общей мощностью 3 кВт. Эту мощность равномерно распределяют на несколько приборов.

Устройство ИК ленты для обогрева теплицы

Инфракрасные обогреватели для теплиц

Инфракрасные обогреватели подвешивают к каркасу теплицы на кронштейны и подключают к электрической сети. При необходимости можно автоматизировать обогрев, подключив датчики температуры, расположенные на высоте 80-100 см. На датчики не должен падать свет от обогревателей, иначе возможна погрешность измерений.

Видео – Отопление теплицы с помощью инфракрасных обогревателей

Теплицу с системой отопления можно не только использовать для получения раннего урожая, но и приспособить под круглогодичное выращивание овощей, ягод или цветов. Для этого необходимо предусмотреть также автоматический полив и дополнительное освещение.

teplica-exp.ru

Отопление теплицы своими руками — пошаговая инструкция!

Отопление теплицы позволяет использовать ее для выращивания различных культур в течение всего года. Это дает возможность получать до трех урожаев за год и выращивать разнообразные теплолюбивые экзотические растения, создав оптимальные условия для их развития.

Печь для теплицы

Теплицы можно отапливать разными способами. У каждого варианта есть ряд важных особенностей и преимуществ. Ознакомьтесь с информацией о наиболее популярных методах отопления, изучите советы по выбору оптимального варианта и приступайте к работе.

Сравнительная характеристика стоимости топлива

Содержание статьи

Что учитывать при выборе системы обогрева?

При выборе отопительной системы необходимо обращать внимание на габаритные размеры помещения и его тип, т.к. для разных материалов необходимая интенсивность обогрева также будет различаться. К примеру, для полиэтилена характерны высокие теплопотери, поэтому теплица из этого материала потребует более интенсивного обогрева по сравнению с парником из поликарбоната.

Теплица из поликарбоната

При обустройстве отопления теплицы учитывайте размер суммарных затрат на монтаж системы и ее обслуживание. Некоторые варианты отопления требуют серьезных денежных вложений, и их использование в небольших теплицах будет нецелесообразным. Другие же просты и недороги в обустройстве, но потребляют очень много топлива в процессе работы.

Отопление теплицы

В остальном же владелец должен сам принять решение, насколько выгодным будет использование того или иного варианта обогрева конкретно для его ситуации. Главное, чтобы система обеспечивала равномерное распределение тепла по помещению, не пересушивала воздух и создавала оптимальные условия для развития выращиваемых культур.

Варианты отопления теплицы

Ознакомьтесь с основными особенностями систем, наиболее часто использующихся для обогрева теплиц.

Паровой обогрев

Этот вариант нужно рассматривать при наличии возможности подключения обогрева теплицы к системе отопления дома.

Трубы, прокладываемые от дома к парнику, нуждаются в качественном утеплении. Запас мощности котла должен быть достаточным для обеспечения требуемого уровня обогрева и самого дома, и теплицы.

В случае если длина трубопровода между домом и парником будет превышать 10 м, от использования подобной системы лучше отказаться.

Также существует способ организации автономного парового обогрева. В данном случае котел устанавливается в помещении теплицы. К отопительному агрегату подключаются трубы и батареи, обеспечивается подача теплоносителя. В качестве теплоносителя традиционно используется вода.

Для обеспечения принудительной циркуляции воды система, как правило, укомплектовывается соответствующим насосным оборудованием.

Воздушный обогрев

Для организации воздушного отопления применяется воздух, нагретый в топке специального котла. Такое отопление характеризуется минимальными денежными затратами на топливо и высокими показателями тепловой отдачи.

Воздушный обогрев

Примерно за полчаса после запуска оборудования температура воздуха в теплице может подняться на 20 градусов. Дополнительным преимуществом системы является отсутствие необходимости использования каких-либо промежуточных теплоносителей.

Воздушный обогрев лучше всего подходит для регионов с мягким климатом. В более суровых условиях рекомендуется применять комплекс из воздушного и парового обогревов.

Газовый обогрев

В такой системе тепло образуется в результате сгорания газа. Можно обустроить систему как посредством подключения к стационарно подведенному газу, так и путем применения топлива в баллонах.

Газовый обогреватель

В процессе работы системы происходит интенсивный забор воздуха из отапливаемого помещения, сопровождающийся выделением воды, углекислого газа и прочих отходов, представляющих опасность для человека и, конечно же, растений. Ввиду этого, обустройство газового обогрева повлечет за собой дополнительные затраты на организацию вентиляционной системы.

Такое отопление хорошо подходит для небольших по площади теплиц. При использовании же его на больших площадях расходы и сложность обслуживания могут оказаться чрезмерно высокими.

Электрический обогрев

Современные электрические отопительные агрегаты позволяют обустроить эффективный обогрев теплицы без особых усилий.

Специалисты рекомендуют отдавать предпочтение инфракрасным лампам и обогревателям.

Среди главных преимуществ подобных приспособлений нужно отметить тот факт, что в процессе их работы происходит исключительно нагрев растений и грунта. Воздух же при этом не прогревается. Он постепенно получает тепло от нагретой земли. Это позволяет обустроить максимально эффективную и экономную систему отопления.

ИК обогреватели

Современные системы укомплектовываются датчиками и регуляторами температуры, что дает широкие возможности для разделения теплицы на разные тепловые зоны и обеспечения максимально комфортных условий для каждой группы растений.

Печной обогрев

Печь для теплицы

Основным агрегатом в такой отопительной системе является твердотопливный котел, работающий, как правило, на дровах либо угле.

Самая простая система печного обогрева включает в свой состав твердотопливный котел и дымоотводящую трубу, выходящую из помещения теплицы на улицу. Дополнительно можно укомплектовать систему трубами и радиаторами, что позволит организовать максимально эффективный и качественный обогрев.

Дымоход нуждается в регулярной очистке от продуктов сгорания топлива.

На рынке доступны как обычные дровяные печи, так и современные котлы длительного горения. Такие приборы не нуждаются в частой закладке топлива и расходуют его максимально эффективно.

Установка твердотопливного котла непосредственно в помещении теплицы приведет к пересыханию воздуха и почвы, в результате чего выращиваемые насаждения могут попросту погибнуть. Чтобы этого не случилось, при установке твердотопливного котла в теплице нужно обязательно оборудовать систему увлажнения воздуха. Обычно достаточно установить большую емкость с водой.

Печной обогрев

Печное отопление теплицы является наиболее популярным вариантом обогрева. Помимо этого, в обустройстве такой системы нет ничего сложного – с работой справится даже начинающий мастер. Также твердотопливный обогрев безоговорочно выигрывает у электрического отопления в плане стоимости. Именно поэтому порядок организации отопления теплицы будет рассмотрен на примере печного обогрева.

Обустройство печного обогрева теплицы

Первый вариант

Печи для теплиц

Кирпичная печь с боровом

Первый шаг. В тамбуре теплицы выложите из кирпича топку печки на предварительно обустроенном фундаменте.

Второй этап. Выложите дымоход по всей длине помещения.

Основание борова и поддувальная камера с боковыми воздухозаборами

Топка и дымоходы

Третий этап. Выведите дымоотводящую трубу из теплицы с другой стороны. В результате продукты сгорания будут эффективно отводиться из помещения, а тепло останется внутри.

Продолжение топки и перекрытие борова

Печь соединена через разделку с фундаментом теплицы

Над топкой бак с водой

Грядка на печи

Печь для теплицы

Второй вариант

Схема отопления теплицы:
1 – нагревательный котел;
2 – бак-термос;
3 – циркуляционный насос;
4 – реле-регулятор;
5 – регистры;
6 – термопара

Первый шаг. Подготовьте большую металлическую бочку. Окрасьте ее внутреннюю поверхность в два слоя – это обеспечит защиту от коррозии.

Второй шаг. Сделайте в корпусе несколько отверстий. К одному из них вы подсоедините дымоход. Другие будут использованы для подключения крана и расширительного бака.

Третий шаг. Сварите печку из листового металла и вставьте ее в подготовленную бочку.

Четвертый шаг. Приварите к отверстию в бочке кусок трубы для подключения дымохода. Суммарная длина дымоотводящей конструкции должна составлять не менее 4-5 м.

Пятый шаг. Установите на бочку расширительный бак. Будет достаточно емкости объемом 20-30 л. Бак можете купить или же сварить самостоятельно из листового металла.

Шестой шаг. Выполните разводку труб по помещению теплицы. Разложите трубы по земле с шагом 120 см. Такое расположение отопительных элементов будет способствовать эффективному прогреву грунта в местах нахождения растительных корней.

Седьмой этап. Установите насос для обеспечения принудительной циркуляции воды по системе.

Твердотопливный котел для теплицы

Включите подачу воды и убедитесь в герметичности всех соединений. При обнаружении протечек, сразу же заделайте их. Лишь после этого можно начинать тестировать печь и принимать отопительную систему в постоянную эксплуатацию.

Трубы отопления

Удачной работы!

Видео – Отопление теплицы своими руками

Котел для теплицы из газового баллона

Для работы понадобится непосредственно баллон газовый пустой, змеевик (трубка в виде буквы U с резьбой на концах), металлическая решетка, запорная задвижка, петли и две металлических ручки для дверец. Также следует подготовить трубу для дымохода с учетом длины парника, сварочный аппарат с электродами, сверло и болгарку, трубы и радиатор для контура отопления. Для передней стенки печи потребуется небольшой по площади лист стали.

Из этих нехитрых приспособлений собирается котел с водяным контуром для обогрева дачной теплицы.

Баллон режем надвое

Шаг 1

Убедившись, что баллон пуст, распиливаем его болгаркой надвое. Одна из частей послужит корпусом печи, из второй изготовим зольный ящик,

Шаг 2

Изготавливаем решетку-колосник

Берем решетку, производим замеры и разрезаем ее так, чтобы получившийся отрезок поместился внутрь баллона. Прихватываем решетку сваркой. Теперь печь разделена на камеру горения топлива (2/3 объема) и зольник (1/3 объема).

Шаг 3

Передняя стенка

Ставим баллон на лист стали, обводим мелом, вырезаем по разметке переднюю стенку. Срезаем 1/3 круга. Из этого куска изготавливаем дверцу зольника, приварив ручку и вырезав из второй части баллона полукруглый кусок для днища выдвижного ящика.

В большем куске стенки прорезаем прямоугольное отверстие. К вырезанному прямоугольнику привариваем петли, ручку и щеколду (задвижку). Дверца должна плотно закрывать топку.

Дверца

Дверца топки и зольника

Шаг 4

Внедряем внутрь печи змеевик (водяной контур). Делаем разметку для змеевика, высверливаем два отверстия в верхней части печи для вывода концов трубы с резьбой. Привариваем змеевик к металлической пластине и верхней части печи.

Примеряем змеевик

Вырезаем отверстия

Крепим змеевик

Змеевик закреплен

Шаг 5

Оборудуем дымоход. Вырезаем отверстие для трубы в верхней задней части печи. Привариваем патрубок для подключения дымохода. Следим за качеством сварных швов, в противном случае будет нарушена тяга и работа котла.

Трубу дымохода свариваем с таким расчетом, что он будет проходить под наклоном около 20 градусов через всю теплицу. Выходить дымоход будет через заднюю стенку парника, возвышаясь над крышей на 1 метр. Обязательно продумайте теплоизоляцию в месте соприкосновения стенки парника и дымохода, дабы не случилось возгорания.

Трубу дымохода подключаем к патрубку печи, используя листовой асбест и муфту, затягивая ее проволокой.

Отверстие для дымохода

Подключен дымоход

Шаг 6

К выведенным наружу концам змеевика подключаем металлические трубы для водяного контура. В обвязке должен присутствовать расширительный бак и насос, который будет качать воду по трубам.

Таким образом, нагретая в змеевике вода будет поступать в радиатор, а остывая, вновь попадать в котел. Труба дымохода же послужит дополнительным источником тепла. Также длинный дымоход снизит теплопотери, увеличив коэффициент полезного действия котла.

Обвязка котла

Установка насоса в систему отопления теплицы

Схема отопления теплицы

Пример выводы дымохода через стенку теплицы

Шаг 7

Устанавливаем печь в теплице, предварительно соорудив кирпичное или бетонное основание и выложив кирпичный экран с трех сторон от топки. Для устойчивости печь можно оборудовать ножками, изготовленными из любой арматуры или сортового проката.

Загружаем в печь топливо, разжигаем, регулируем тягу, открывая или закрывая дверцу топки/зольника.

Печь в действии

Теперь теплицей можно пользоваться круглогодично

stroyday.ru

Как сделать отопление теплицы из поликарбоната

Наличие собственного земельного участка, заставляет задумываться о рациональном его использовании не только летом, но и в зимний период. Самый распространенный вариант – обустройство парников и даже тепличных комплексов, которые смогут обеспечивать свежими фруктами, овощами и ягодами круглый год. Если подойти к вопросу возведения теплицы грамотно и учесть даже незначительные нюансы эксплуатации такой конструкции, то можно вырастить богатый урожай не только местных культур, но и тропических.

Наиболее популярные и подходящие для таких целей – парники, возведенные из панелей поликарбоната. Особым условием качественной постройки является наличие отопления. Изучив вопрос монтажа отопительной системы, становится понятно, что все работы можно без труда сделать своими руками. Главное, чтобы эффект от сделанной отопительной системы оправдал ожидания, нужно заранее хорошо продумать какой именно тип отопления, должен присутствовать в теплице, уточнить особенности его монтажа, и только тогда приступать к работе.

Виды обогрева теплицы

Существует множество способов сделать отопление в теплице своими руками, более подробно рассмотрим наиболее популярные из них.

Солнечное отопление

Тепло от солнечных лучей – простой способ согреть помещение, не требующий никаких материальных затрат. Солнечный свет, проникая через прозрачное покрытие стен теплицы, нагревает не только воздух внутри помещения, но и почву. В летнее время, жаркое и яркое солнце дает достаточно энергии, чтобы прогреть воздух в теплице. Главное сделать конструкцию на защищенном от ветра месте, подальше от тени деревьев.

Недостатком такого способа отопления, является недостаточное тепло в зимнее время, когда сокращается световой день, и солнце уже не дает такой силы света. Чтобы обеспечить тепло в парнике нужного уровня зимой, как правило, используют несколько другие способы обогрева.

Воздушное отопление

Данный способ предполагает эксплуатацию отопительно–вентиляционных приборов. Их можно приобрести как заводской сборки, так и сделать своими руками. Для этого небольшую стальную трубу устанавливают следующим образом: один конец располагается внутри помещения, второй выводят наружу через дымоотвод. Данный способ имеет один незначительный минус, для того чтобы в зимнее время теплый воздух поступал внутрь парника, его подогревают при помощи костров, что очень пожароопасно.

Использование печей

Этот способ является самым давним для обогрева помещений. Различные варианты использования топлива делают его достаточно экономичным. Котел устанавливают внутри теплицы, а на внешнюю сторону, выводиться только дымоход. Существует один довольно существенный недостаток использования такой системы отопления – опасность возгорания, вследствие чрезмерного нагрева стенок котла.

Обогрев биологическими видами топлива

Отходы жизнедеятельности животных и птиц (навоз, птичий помет, коровяк) перегнивая и разлагаясь, выделяют тепло. Этим можно воспользоваться с целью обогрева помещения.

Важно! Стоит отметить, что биологические отходы в процессе разложения, увлажняют воздух и создают очень благоприятный микроклимат для роста и развития растений.

Газовое отопление

Тенденция постоянного роста стоимости газа делают данный способ очень дорогим, а выращивание в таких условиях овощей и фруктов – экономически невыгодным. Газ можно подвести к теплице от централизованной системы, а можно воспользоваться сжиженным газом в баллонах. Одним из неоспоримых преимуществ газового отопления является возможность беспрерывной подачи тепла в парник.

Использование электрической энергии

Достаточно простой в использовании метод, на сегодняшний день он теряет свою популярность, в связи с повышением расценок на электричество. Однако разнообразие приборов отопления, работающих от сети, позволяет выбрать оптимальный для себя вариант.

Одним из таких устройств является конвектор. Он представляет собой прибор, оснащенный нагревающим элементом в виде спирали. Теплый воздух, равномерно распределяется по теплице, прогревает в основном воздух. К сожалению, для прогрева грунта, тепла от конвектора недостаточно.

Калорифер – это небольшой вентилятор, который оснащен функцией обогрева воздуха. Привлекает своей недорогой ценой и простотой использования. Калорифер не только способен прогреть воздух, но и обеспечить его циркуляцию.

Кабель как элемент отопления. Принцип использования кабеля, с целью прогреть теплицу, состоит в следующем: его располагают по периметру парника, и расположению грядок. Подключенный к сети кабель блокирует прохождение холодного воздуха через почву, тем самым сохраняя теплый воздух внутри помещения.

Водяное отопление. Довольно сложный в монтаже и затратный по деньгам метод. Монтируется система труб, по которым циркулирует нагретая вода. Таким образом, разогревается не только поверхность труб, но и воздух в помещении. Также стоит отметить, чтобы водяная система отопления функционировала эффективно, ее монтажом должны заниматься только профессионалы.

Как выбрать систему отопления

Чтобы выбрать и сделать отопление в теплице правильно, необходимо грамотно подойти к вопросу и учесть следующие факторы:

габариты парника;
вид отопления, который применяется в жилом доме;
сумма денег, составляющая бюджет монтажа будущей системы отопления.

Если теплица уже имеет место быть, то сделать будущую систему отопления необходимо с учетом уже готового сооружения. Пример: не рационально и не практично сделать дорогую отопительную систему, в небольшой теплице.

Важно! Расход тепла должен быть рационально просчитан и распределен по всей площади парника.

Монтаж водяного отопления

Для того чтобы сделать отопление с помощью водяной системы быстро, а результат был оправдан ожиданиям, стоит придерживаться довольно простой инструкции по ее монтажу:

В качестве обогревателя можно использовать старый огнетушитель, который уже выполнил свое прямое назначение. Для дальнейшего использования, верхушку огнетушителя нужно будет срезать.
На дно колбы устанавливаются тэны, мощность которых не должна превышать 1кВт. Для таких целей отлично подойдут электронагревающие элементы, взятые от старого самовара.
Изготавливаем из любых доступных подручных средств крышку для корпуса обогревателя.
Подсоединяем к основанию обогревателя две трубы от радиатора. Для этого нужно воспользоваться гайками, и специальными резиновыми уплотнителями, которые предотвратят протечки воды.
Чтобы собранное устройство работало в автоматическом режиме, удобно будет сделать специальное реле, напряжением в 220 В. Данный механизм позволяет блокировать работу электронагревателей, по достижению воды нужной температуры.

Монтаж воздушного отопления

Чтобы сделать отопление с помощью воздушной системы необходимо воспользоваться следующим алгоритмом проведения работ:

Подбираем стальную трубу, длина которой составляет порядка 25 метров, диаметр – 600мм.
Одни конец трубы выводят наружу теплицы, а другой оставляют внутри помещения.
С внешней стороны, на участке расположенном под трубой, разводят костер, горение которого необходимо постоянно поддерживать. За счет пламени воздух в трубе нагревается и поступает внутрь теплицы.

Внимание! Такой способ очень простой в исполнении, единственное что, требует свободного времени, для поддержания силы пламени в костре.

Монтаж электрического отопления

Данную систему отопления можно сделать, основываясь на принципе функционирования «теплого пола».

В данном случае вместо пола, выступает поверхность грунта в теплице. Электрический кабель или трубы водяного отопления располагаются в толще почвы, на предварительно подготовленную поверхность. Для этого снимают верхний слой почвы глубиной порядка 30 см. На дно укладывается теплоизолирующий материал, поверх которого насыпают песок и укладывают нагревательные элементы.

Совет! Чтобы в процессе рыхления почвы, их случайно не повредить, поверх трубы или кабеля необходимо сделать специальную защитную сетку. На последнем этапе необходимо сделать засыпку грунта и высадить растения.

Отопление теплицы с помощью инфракрасных обогревателей

В теплице, по её длине, можно расположить несколько инфракрасных обогревателей, которые помогут обогреть растения. На теплицу шириной 3 метра, длиной 6 метров и высотой 2 метра достаточно будет смонтировать 3 устройства. Обязательно вместе с обогревателями необходимо смонтировать датчик температурный и электрощит с терморегулятором

Отопление теплицы из поликарбоната

Благодаря тому, что поликарбонат удерживает тепло лучше, чем стекло или полиэтилен, такие конструкции получили свое широкое распространение среди садоводов и огородников. Также стоит отметить, что данный синтетический материал очень легкий и доступный по цене. Монтаж отопительной системы в парниках из поликарбоната, ничем не отличается от любых других теплиц.

Заключение

Очень сложно ответит на вопрос, какое отопление является наиболее выгодным в экономическом плане и эффективным по уровню отдаваемого тепла. Каждый их известных способов имеет свои положительные и отрицательные стороны. Поэтому сделать правильный выбор отопления может только потребитель, который в меру своих материальных возможностей сможет выбрать идеальный для себя вариант.

Какие ошибки делают садоводы и огородники при установке отопления в теплице, рассмотрим в следующем видео

bouw.ru

Отопление теплицы своими руками, зимний проект, схема, видео

Теплица позволяет получить урожай тогда, когда другие огородники еще только поливают или сажают свои растения. Теплица позволяет выращивать ранние продукты благодаря отоплению теплицы своими руками, так как солнечное тепло позволяет расти урожаю только в летнее время. Свежие продукты благодаря такой конструкции можно выращивать даже в зимнее время. Минимально допустимая температура в парнике должна быть +18 градусов. Однако для того чтобы получить такие условия, не будет достаточным лишь непроницаемых стен.

Отапливаемая теплица зимой

Наиболее экономичным будет устройство теплицы в том месте, где проходит тепловая трасса. В такой ситуации необходимо только подыскать наиболее удачное место и можно приступать к сооружению теплицы. В иных ситуациях сооружение теплицы будет более сложным процессом, однако его тоже можно будет осуществить своими руками – также, как и отопление теплицы своими руками.

Отопление с помощью солнечных батарей

Отопление теплицы с помощью солнечных лучей

Обогреть тепличное сооружение и сделать самодельное отопление в теплице можно и посредством солнечных лучей. Первым этапом сооружения теплицы будет ройка ямы глубиной около 15 см. Далее землю необходимо покрыть слоем полистирола или другого теплоизолятора. Сверху это все накрывается слоем полиэтиленовой пленки, чтобы обеспечить гидроизоляцию. На пленку кладут влажный песок и накрывают землей. Такого вида приспособление, хотя и является довольно простым, но, тем не менее, может поддерживать в теплице оптимальную температуру.

Можно сделать в теплице и простое воздушное отопление теплиц своими руками. Наиболее простым методом для отопления парника будет воздушное отопление – хорошее решение вопроса, как сделать отопление в теплице, какое описано ниже:

Нужно взять кусок стальной трубы длиной от 2 до 2,5 м и с диаметром от 50 до 60 см.
Под одним концом трубы нужно разжечь костер, а второй конец ввести в парник, покрытый пленкой.
Костер должен поддерживаться всегда. Воздух в трубке будет нагреваться довольно быстро, и растения будут получать необходимо тепло.

Данный способ отопления, в тоже время, один из самых легких, но и наиболее неудобный, так как костер необходимо поддерживать все время.

Схема простого отопления в теплице

Обогрев теплицы посредством газа

Основным достоинством газа является то, что в плане подачи он намного более стабилен и доступен чем огонь костра. Для того чтобы в зимний период обогреть парник, не нужно проводить газ из дома к теплице, так как это не совсем целесообразно. Также такая схема отопления теплицы потребует и некоторых затрат. Лучше всего приобрести несколько баллонов газа, которых должно вполне хватить. Однако стоит обратить внимание на тот факт, что слишком большое количество углекислого газа может привести к тому, что растения не вырастут как надо.

Рекомендуем к прочтению:

Схема отопления газом

Также на негативный рост растений может повлиять и плохая вентиляция теплицы. В теплицу также будет необходимым установить средство для вытяжки отходов горения.

Нагревательные приборы, которые будут использоваться для вашей теплицы, должны быть оснащены специальными датчиками.

Они необходимы для того чтобы в случае прекращения горения и выделения газа в воздух такие устройства сразу сработали и перекрыли подачу газа в горелку.

Обогрев парника посредством твердотопливного котла

Такого рода проекты теплиц с отоплением можно располагать как в самой теплице, так и за ее пределами в любом другом помещении. Второй вариант обладает некоторыми преимуществами, так как для того чтобы добавить топливо или дрова в костер, не будет необходимости идти в теплицу. Минусом такого варианта является то, что если бы котел находился прямо в теплице, он бы тоже выделял некоторое количество тепла.

В тепловой генератор нужно добавлять топливо всего лишь два раза в сутки. К тому же, с точки зрения пожарной безопасности, такая зимняя теплица своими руками не представляет угрозы. Благодаря этому параметру ее можно смело оставлять на всю ночь без присмотра. Еще одним плюсом котла является то, что ему требуется минимальный расход топливного материала.

Рекомендуем к прочтению:

Печное отопление теплицы

Печное отопление теплицы своими руками, по сравнению с электрическим, не настолько сильно обременяет финансовыми расходами. Простую печь для теплицы можно легко соорудить своими руками, при этом фактически не затрачиваясь.

Принцип устройства печи для теплицы:

В тепличном тамбуре выкладывается топка печи, сделанная из кирпича.
По всей длине парника выкладывается дымоход.
Дымовая труба выводится из парника с другой стороны для того чтобы угарный газ выветривался, а тепло оставалось внутри. Дистанция между топкой теплицы и ее торцевой стороной должна составлять не меньше, чем 25 см. Дистанция от грядки с растениями до верхней части борова должна быть не менее, чем 15 см.

Отопление теплицы с помощью печки

Перед тем, как построить теплицу с отоплением своими руками, можно изучить и другой способ:

Находим бочку больших размеров, объемом не менее, чем в 3 куба. Внутри бочку окрашиваем в 2 слоя, чтобы предотвратить процесс ржавчины.
Во внутренней части бочки делаются отверстия, одно из которых предназначено для дымохода, а другие – для расширительного бачка и для крана.
Варим печку и вставляем ее в бочку.
Дымоход выводится из бочки, а с наружной части устанавливается труба длиной около 5 метров.
На бочку монтируется расширительный бачок объемом на 20 литров, который перед этим необходимо сварить из обычного листового железа.
Из профильной трубы, которая имеет размеры 40х20х1,5 см, варится само отопление. Трубы нужно разложить на земле таким образом, чтобы они располагались на расстоянии 1,2 метра. Подобное расположение труб позволит прогреву почвы в тех местах, где находятся корни растений.
Для того чтобы обеспечить циркуляцию воды, для таких самодельных систем необходимо приобрести специальный насос.

Переделанная бочка под печь для теплицы

Водяное отопление теплицы

Если брать расчет отопления теплицы, то в сравнении с другими видами, наиболее выгодным будет обустройство водяного отопления парника. Водяное отопление теплицы своими руками – электрический водяной нагреватель можно сделать просто:

Необходимо взять корпус старого огнетушителя, а верхушку его срезать.
На дно огнетушителя устанавливается ТЭН с рабочей мощностью в 1 кВт. Такой тэн можно взять и из старого самовара.
Сверху устройства делаем крышку съемного типа для того чтобы в обогреватель можно было заливать воду.
К корпусу устройства присоединяем две трубки, связанные с радиатором. Трубки крепим посредством гаек и уплотняющих прокладок. Для того чтобы подобный обогреватель работал в автоматическом режиме, можно использовать схему с реле переменного тока и напряжения в 220В.

Регистр из труб, где внутри находится вода и электрический тэн

При обустройстве системы отопления для парника или теплицы самое важное – это соблюдать все необходимые инструкции, а также правила техники безопасности. Видео о том, как обустроить отопление теплицы своими руками, можно посмотреть ниже.

otoplenie-doma.org

Отопление теплицы своими руками. Система отопления: схема

На данный момент стал популярен тепличный бизнес. Продажа тепличной продукции производится круглый год. Если летом для выращивания культуры существуют все природные благоприятные условия, то зимой в теплице необходимо создать их при помощи специального оборудования. Это относится не только к дополнительному освещению, но и к отоплению конструкции.

Разновидности тепличных конструкций

Есть несколько видов теплиц:

зимние;
летние.

Они отличаются не только своими функциональными возможностями, но и своими проектами и качеством материала для изготовления. Именно от таких факторов и зависит система отопления.

Какие теплицы могут подвергаться обогреву

В таких действиях нет никаких ограничений. Выбор вида конструкции зависит от типа растений, которые выращиваются. Отопление теплицы своими руками можно сделать как в зимних, так и в летних конструкциях.

Важно. Стоит учесть, что летние теплицы могут использоваться не только в жаркое время года. Они эффективно применяются для выращивания растений ранней весной или поздней осенью. В данном случае все зависит от материала, из которого они изготавливаются.

Другое дело зимняя теплица. Отопление в ней должно функционировать постоянно. Обусловлено это тем, что зимой на улице довольно низкий температурный режим, который негативно сказывается на росте растений и их развитии. Чтобы они нормально существовали, нужно создать для этого благоприятные условия.

Характеристики летних теплиц

Летние конструкции представляют собой более легкие и мобильные теплицы. Они могут как легко монтироваться, так и демонтироваться. Все зависит от их размера и функциональных возможностей.

Изготавливаются они на основе каркаса из дерева или металла. Как правило, все элементы такой конструкции скрепляются между собой болтами, что дает возможность быстро разобрать теплицу.

В качестве покрытия применяют легкие материалы. Довольно часто используют полиэтиленовую пленку, которая обладает отличными техническими свойствами и характеристиками. Есть огромное количество разновидностей пленки.

Совет. При выборе такого материала нужно ориентироваться на сезонные показатели. Чем холодней на улице, тем пленка должна быть плотнее.

Монтировать полиэтилен довольно просто при помощи подручного инструмента.

Можно также в качестве покрытия летних теплиц применять поликарбонат. Он более практичный и прочный.

Характеристики зимних теплиц

Эти строения уже более фундаментальные, так как применяются для выращивания растений в холодное время года. Любые неправильные действия в монтаже могут привести к гибели растений из-за пагубного микроклимата в конструкции.

Изготавливаются такие теплицы на основе прочного каркаса. Он может быть как деревянным, так и металлическим. Есть различные параметры данной конструкции.

Совет. Для более длительного использования теплицы лучше всего за основу брать каркас из металла. Он имеет длительный срок эксплуатации и способен выдержать любые технические нагрузки.

Выращивать в таких теплицах можно любой вид растения. В качестве покрытия теплицы используют поликарбонат. Только для этих целей есть специальный вид данного материала – сотовый. Состоит он из определенных ячеек.

Основным преимуществом поликарбоната является его возможность отлично удерживать тепло внутри конструкции и рассеивать солнечный свет при его попадании на поверхность теплицы.

Важно. Если для обогрева летней теплицы есть некоторые ограничения, то отопление теплицы из поликарбоната может выполняться разнообразными способами. Самое главное, чтобы растениям было комфортно в созданных условиях.

Способы изготовления отопительной системы

На сегодняшний день система отопления в тепличной конструкции любого типа может быть самодельной или приобретенной у официального производителя. Все эти способы обогрева конструкции имеют свои определенные плюсы и минусы.

Преимущества самодельной отопительной системы

Чтобы немного сэкономить, многие стараются сделать отопление теплицы своими руками. Но только в таких работах есть некоторые нюансы. Во-первых, необходимо знать схему отопительной системы. Во-вторых, хоть немного разбирать в системе ее подключения.

Как правило, отопление теплицы своими руками может быть смонтировано на основе использования специального оборудования: котлов, обогревательных электрических системы и прочего. Котлы могут быть на твердом топливе или работать на основе подачи газа.

Важно. Газовые котлы для отопления теплицы могут быть использованы только в той местности, где есть центральная городская труба газоснабжения. Не стоит применять стандартные баллоны, так как такой способ экономически невыгоден.

Специальное электрическое оборудование может быть использовано в конструкциях небольшого размера. В противном случае понадобится довольно большое количество приборов для обогрева теплицы, что негативно скажется на затратах в ведении бизнеса.

Разновидности самодельных отопительных систем в теплице

Перед тем как сделать отопление в теплице самостоятельно, необходимо изучить все возможные схемы подключения обогрева и основу их функционирования. На данный момент есть:

отопление теплицы водяное;
с применением отработки (масла).

Принципы таких отопительных систем в теплицы аналогичны. Просто используется различное сырье для обогрева.

Как сделать отопление самостоятельно

Чтобы сделать отопление теплицы своими руками, нужно продумать, от чего будет нагреваться масло или вода. Это могут быть специальные котлы. Только тут без перебойной подачи электричества не обойтись, так как оборудование такого типа работает только от него.

Трубы с водой или маслом распределяются по всему периметру конструкции. Лучше всего, если они будут чугунные или из простого металла. Эти материалы довольно хорошо нагреваются, удерживают тепло и отдают его.

Совет. Все элементы отопительной системы должны быть между собой скреплены при помощи сварки. Перед наливанием жидкости в трубы нужно проверить их на целостность.

Обязательной будет установка специального насосного оборудования для прогона жидкости по всей системе. Только так вода или масло будет равномерно прогреваться.

Отопительные системы заводского производства

На данный момент система отопления теплиц может быть и заводского производства. Основывается она на определенном готовом оборудовании, которое просто и быстро подключается согласно прописанной инструкции.

Совет. Самостоятельно делать все такие подключения не рекомендуется, так как можно совершить ошибку, которая станет причиной поломки всего оборудования. Лучше всего пригласить профессионала в этой области.

Разновидности отопительных систем заводского производства

На сегодняшний день отопительные системы в теплице заводского производства могут быть различные. Самое популярное является инфракрасное отопление теплиц. Этот способ обогрева стал применяться относительно недавно, но уже успел завоевать своих сторонников.

Наиболее часто выбирается инфракрасное отопление теплицы для обогрева конструкции в зимнее время. Для этого есть специальное оборудование.

На данный момент могут быть такие отопительные системы:

внутрипочвенные;
поверхностные.

Отопление теплицы зимой из этих типов выбирается исходя из того, какие растения выращиваются в конструкции.

Совет. Если выращиваемые культуры любят чрезмерное тепло, то можно отдать предпочтение внутрипочвенному обогреву. В другом случае лучше всего не рисковать, так как корневая система культуры может высохнуть и погибнуть.

Поверхностное отопление теплицы зимой при помощи инфракрасного излучения может быть использованным в любой конструкции и для любой культуры. Самое главное, чтобы внутри был оптимальный температурный режим и уровень влажности.

Как подключить самостоятельно внутрипочвенную отопительную систему

Многих интересует вопрос о том, как сделать отопление в теплице самостоятельно. Все довольно просто. Нужно изначально определиться с оборудованием. Оно может быть блочным или в виде пластин.

Совет. Для внутрипочвенного обогрева конструкции лучше всего отдать предпочтение инфракрасным пластинам. Они более эффективно выполняют свои функции.

Сразу нужно провести подготовительные работы. В них входит проведение электричества на участок. Лучше всего использовать отдельную линию для этого, чтобы обезопасить другое оборудование и провода от перегрева и перегорания.

Обязательно на теплице или рядом с этой конструкцией устанавливается щиток с управлением. Он дает возможность регулировать температуру и включать или выключать систему.

Все пластины помещаются внутри грунта на глубине, которая должна соответствовать размерам корневой системы выращиваемой культуры. Лучше всего, если они будут находиться на расстоянии от нее в 20-30 см.

Поверх них уже укладывается грунт. Только тут стоит учесть, что инфракрасное отопление не может быть использовано на почвах с элементами древесного угля. Грунт будет сильно перегреваться, и корневая система просто сгорит от такого воздействия.

Советы

Отопительные системы могут не только создавать благоприятный микроклимат внутри конструкции, но и навредить выращиваемой культуре. Самым трудным будет выбрать оптимальный режим обогрева.

Также следует учесть, что если в теплице есть своя система обогрева, то должно регулярно проводиться проветривание. Особенно если производится отопление теплицы из поликарбоната, так как этот материал надежно удерживает прогретый воздух внутри.

Проветривание помогает выводить из теплицы прогретый воздух. Выполнять его можно при помощи специального оборудования, которое устанавливается в самой конструкции и работает автоматически при определенных настройках, или ручное проветривание, заключающееся в самостоятельном проветривании теплицы при помощи открытия дверей и форточек.

Совет. Форточки в теплице должны быть обязательно, так как прогретый воздух поднимается вверх и полностью вывести его из теплицы с помощью простого открытия двери не получится.

Можно сделать проветривание автоматически. Для этого есть специальная техника. Она работает от датчиков температуры внутри теплицы. Как только установленный режим обогрева достигнут, то техника для двери или форточки срабатывает, и конструкция начинает проветриваться.

При ручном проветривании стоит учесть, что лучше всего проводить его в теплое время: поздним утром, в обед. Вечером проветривать конструкцию можно только в том случае, когда происходит закаливание рассады или выращиваемой культуры.

Есть еще один нюанс. Если нет познаний в области подключения отопительной системы, то лучше все же довериться профессионалам в этой области. Только они смогут дать гарантии на свои работы и выполнят их качественно и в установленном порядке.

fb.ru

виды, как сделать своими руками, воздушное, автономное печное, электрическое, фото, видео

Отопление теплицы нужно для того, чтобы продлить полезный срок службы конструкции. Весной и летом, когда погода позволяет выращивать различные культуры без искусственных тепловых источников, можно радоваться богатому урожаю. Однако этого недостаточно, если планируется соорудить круглогодичную теплую теплицу. Чтобы выращивать растения в парнике круглый год, обязательно понадобится оборудовать качественную отопительную систему.

Любая всесезонная постройка нуждается в правильном обогреве. Задумываясь о том, как отопить теплицу зимой и весной, прежде всего надо знать, что реализовать эффективное и надежное отопление в теплицах зимой можно несколькими способами. Выбор будет зависеть прежде всего от желания и финансовых возможностей.

Биологическое отопление парника и обогрев с помощью солнца

Инструменты и материалы, которые будут нужны для того, чтобы сделать отопление для теплиц:

лопата;
теплоизоляционный материал;
пленка из полиэтилена;
крупнозернистый песок;
рулетка для выполнения замеров.

Первый вариант — обогрев с помощью солнечных лучей. Этот способ используется очень многими. Понадобится лишь установить постройку на солнечном месте и накрыть специальным материалом. В большинстве случаев используется обыкновенное стекло.

Однако данный вариант отопления в теплице зимой подходит не для всех конструкций. Достаточно часто в ночное время можно наблюдать существенное снижение температуры воздуха и почвы, что плохо сказывается на состоянии растений. Поэтому этот вариант не получится использовать в зимний период времени, его можно лишь сочетать с другими методами обогрева промышленных теплиц.

Как сделать отопление в теплице своими руками? Первым делом понадобится выкопать яму диаметром 15 см и накрыть почву теплоизоляционным материалом. В данном случае рекомендуется использовать полистирол. Сверху яму надо укрыть пленкой из полиэтилена. Еще одним слоем нужно насыпать крупнозернистый песок. В конце все это накрывается плотным слоем земли.

Отопление для теплиц своими руками может быть произведено и биологическим путем. Воздух внутри постройки насыщается углекислым газом. Далее будет происходить испарение, которое способно увлажнять почву. Это дает возможность существенно снизить необходимость полива. Однако данный метод следует использовать наряду с другими способами обогрева промышленных теплиц.

Воздушное и электрическое отопление парника

Инструменты, которые понадобятся для того, чтобы выполнить отопление теплицы своими руками:

электрические устройства для нагрева;
температурный датчик;
схема;
крепежные элементы.

Существует огромное количество вариантов электрических систем отопления теплиц. Можно использовать следующие устройства:

маты,
радиаторы,
кабели для нагрева и т.д.

Довольно часто применяют и профессиональные устройства, которые оборудуются температурным датчиком. Это позволяет контролировать температуру, необходимую в тот или иной период времени.

Воздушное отопление теплицы своими руками можно реализовать за счет монтажа специальной системы. Работы должны выполняться исключительно специалистами. Они также смогут выполнить расчет отопления для теплицы своими руками.

По всему периметру парника надо будет проложить перфорированный рукав из полиэтилена, по которому будет равномерно проходить тепло.

Элементы, которые будут необходимы для установки системы отопления в теплице зимой:

стальная труба;
болгарка;
рулетка для замеров.

Примитивную систему отопления теплиц подобного типа своими руками сделать очень просто.

Процесс состоит из таких этапов:

Прежде всего понадобится взять отрезок трубы из стали.
Один конец трубки надо ввести в парник, а под другим следует развести костер.

По трубе проходит теплый воздух, который будет попадать в теплицу и обогревать растения.

Печной метод отопления парников

Зимняя теплица своими руками может быть изготовлена с помощью следующих инструментов и материалов:

огнеупорный кирпич;
раствор для кладки;
мастерок;
бочка;
болгарка;
стальная труба;
насос;
электронный датчик;
схема.

Задаваясь вопросом, чем отапливать теплицу, стоит знать, что классическое отопление для теплиц печным методом не требует больших финансовых затрат.

Сооружение печки состоит из следующих этапов:

В тамбуре неотапливаемой теплицы нужно выложить топку печки из кирпича.
По всей длине парника надо разместить дымоходную конструкцию.
Из теплицы следует вывести трубку дымохода для отвода угарного газа. В таком случае все тепло будет оставаться внутри конструкции. Расстояние между торцевой стенкой системы и топкой должно быть минимум 25 см.

Есть и другой вариант изготовления печки. Последовательность действий будет следующей:

Бочку больших размеров надо покрасить изнутри в несколько слоев.
Внутри емкости следует подготовить углубления для дымохода, печи и небольшого резервуара в верхней части.
Далее нужно сварить печь из металлических листов и вставить в бочку.
Из резервуара надо вывести дымоход. На улице следует установить трубку высотой минимум 5 м.
В верхней части конструкции нужно установить дополнительный резервуар на 20 л.
Трубы монтируются с шагом 1,2 м.
Для того чтобы вода циркулировала в системе, понадобится установить насос.

Конструкцию чаще всего отапливают с помощью дров.

Отопление в зимней теплице (видео)

Водяной вариант обогрева парника

Зимняя теплица своими руками может обогреваться и с помощью водяной системы. Одним из вариантов является использование термоса, который можно изготовить из огнетушителя.

Последовательность действий будет следующей:

Первым делом нужно срезать верхнюю часть конструкции.
На дне корпуса следует разместить электрический нагреватель.
Чтобы была возможность заливать жидкость в обогреватель, в верхней части понадобится установить съемную крышку.

Чтобы сделать качественное отопление для теплиц, следует подключить 2 трубки, которые связаны радиатором. Трубки фиксируются уплотнительными элементами из резины.

Другой вариант водяного отопления теплиц

В данном случае необходимо будет подготовить немного трубок, ТЭН и устройство для сварки. В углу парника надо разместить котел емкостью 50 л и электрический нагреватель мощностью 2 кВт. Трубы располагаются под небольшим уклоном.

Далее понадобится выполнить следующее:

Котел изготавливается из трубки. К ней понадобится приварить дно с фланцем.
ТЭНы нужно соединить с электрическим шнуром, после чего изолировать.
Из обрезков трубки понадобится изготовить бак объемом до 30 л. Далее нужно приварить муфты для того, чтобы скрепить стояк котла и систему.
В самом баке надо вырезать крышку для того, чтобы была возможность доливать жидкость.
Далее понадобится изготовить трубопровод из стальных трубок. На концах деталей надо сделать резьбу.

Корпус котла следует заземлить проводом из меди. Жилы крепятся к фазам ТЭН и корпусу котла.

Водяное отопление теплицы (видео)

Установка оборудования автономного отопления своими руками не является слишком сложной. Понадобится подготовить все нужные инструменты и материалы, ознакомиться с тем, какие виды отопления парников существуют, после чего выбрать вариант, который больше всего подходит именно вам.

Если соблюдать последовательность действий и придерживаться схем, которые разрабатываются профессионалами с большим опытом работы, то проблем в процессе организации отопления для теплицы своими руками возникнуть не должно.

Галерея: отопление теплицы своими руками (15 фото)

Оцените статью:

Поделитесь с друзьями!

teplichniku.ru

Отопление теплицы своими руками — самые лучшие экономные проекты (фото+видео)

Отапливаемая теплица позволяет иметь свежую зелень круглый год. Кроме того, можно выращивать не только традиционные для своей широты овощи и цветы, но также теплолюбивые экзотические растения вплоть до ананасов и бахчевых в Сибири или на Урале. Смонтировать отопление теплицы своими руками вполне реально. Существует несколько способов эффективного обогрева теплицы. В этой статье мы остановимся на каждом из них для того, чтобы вы смогли выбрать оптимальный для себя вариант.

Как материал влияет на теплопотери

Выбор отопительной системы в первую очередь должен отталкиваться от площади помещения теплицы и материала, из которого она построена. Каждая разновидность имеет свой коэффициент теплопотерь. Чаще всего для строительства теплиц используют:

стекло – коэффициент теплопотерь составляет 5,5 Вт/кВ.м;
полиэтиленовую пленку – K=12 Вт/кВ.м;
поликарбонат – 2,8 Вт/кВ.м.

Как видно, сотовый поликарбонат за счет своей ячеистой структуры имеет самые низкие показатели потерь тепла, а полиэтиленовая пленка – наоборот, самые высокие. Очень важно, чтобы отопление не пересушивало в парнике воздух, а тепло распределялось по всей площади равномерно.

Оптимальные варианты

Среди огромного множества вариантов обогрева теплиц в домашних условиях мы рассмотрим только те, которые можно построить самостоятельно, не прибегая к помощи профессионалов. Итак, самые распространённые способы самодельного обогрева парников:

Электрические системы отопления

УФ-лампы для обогрева растений и грунта

В основном практикуют ультрафиолетовые лампы, которые позволяют нагревать почву и, соответственно, растения. Воздух не нагревается. Он получает тепло от земли и поэтому не пересушивается. В таком климате растения чувствуют себя очень комфортно.

Количество ультрафиолетовых ламп для помещений рассчитывают по упрощенной схеме: на каждые 10 кв.м требуется 1 кВт мощности обогревателя.

Поскольку использование электричества для отопления – это самый дорогостоящий способ обогреться, такой вариант нельзя отнести к экономным. Но если вы планируете круглогодично выращивать ягоды или цветы в домашних парниках, то этот вариант следует рассматривать, как оптимальный.

Для оптимизации расходов необходимо установить регуляторы и датчики температуры и тем самым автоматизировать отопление. Также может понадобиться дополнительное освещение и автоматизированная система полива.

ВИДЕО: Электро подогрев теплицы своими руками

Газовый обогрев парников

По обустройству это самый дорогой проект, но по эксплуатации – самый дешевый. Можно использовать, как котлы, работающие на газе, так газовые баллоны. Для использования газового оборудования необходимо специальное разрешение, а для его монтажа привлечение специалистов.

Для того, чтобы построить газовое отопление теплицы своими руками, ее пристраивают к дому и тянут коммуникации оттуда. В целом процесс не сложный, так как понадобится только нарастить трубы и закольцевать их в связке с домом. Отдельно строить газовую систему для помещения теплицы целесообразно только в том случае, если ее помещение превышает 100 кв.м и используются она для коммерческих целей.

Печки на твердом топливе или отработке

Сделать печное отопление в теплице своими руками сможет любой. По сути, это самая обычная печка – стационарная каменная или мобильная металлическая, посредством которой отапливают все помещение.

Тепло от печки разгоняет вентилятор

Доступно огромное множество чертежей с подробным пошаговым описанием, как построить теплицу своими руками с отоплением или, как обустроить печной обогрев уже готового парника. Можно самостоятельно выложить печку внутри либо в отдельном тамбуре, или приобрести дровяную печь.

Кроме того, на рынке представлен огромный выбор современных твердотопливных котлов длительного горения. Они снимают самое большое неудобство использования печки – частую закладку дров, угля и т.д. Таким образом, сделать отопление в теплице своими силами может каждый желающий. Стоимость твердого топлива в разы дешевле в сравнении с электричеством.

Паровое отопление

Паровое отопление теплицы своим руками можно выполнить двумя способами: подключить к отоплению дома или сделать самостоятельную систему. Этот способ можно считать усовершенствованным вариантом печного обогрева. У него более высокий уровень КПД и безопасности, но вместе с тем, выше затраты на обслуживание.

Выше были перечислены самые эффективные способы отопления домашних теплиц. Каждый выбирает наиболее подходящий именно ему вариант. Мы предлагаем остановить свой выбор на последнем способе, который к тому же имеет массу вариаций.

Обогрев паром

Если вы не знаете, как сделать отопление в теплице паром, то необходимо прислушаться к советам специалистов. Они советуют подключать парник к отопительной системе дома лишь в том случае, когда он находится на расстоянии максимум 10 метров от дома. Иначе такое подключение экономически не выгодно и лучше остановиться на варианте установки котла или печки. К слову, самая обычная буржуйка справится с задачей отопления на все 100%. Она простая в обслуживании, ее легко чистить и заправлять.

Схемы парового отопления:

Если под парник был выбран участок возле дома для подключения к общей отопительной системе, то необходимо выполнение двух требований:

мощности котла должно хватать для обогрева как дома, так теплицы;
трубопровод, пролегающий по улице, следует надежно утеплить.

Вне зависимости от того, где будет установлен котел, а также какого он будет типа, самодельное отопление в теплице строится по одной схеме. Кроме котла вам понадобится приобрести такое оборудование:

радиаторы;
трубы;
циркуляционный насос;
группу безопасности;
расширительный бак;
балансировочный вентиль;
фильтр грубой очистки.

Для обеспечения тепла очень важно правильно определить количество радиаторов. Если высота теплицы не превышает 3 м, то можно воспользоваться упрощенным алгоритмом расчета: площадь теплицы умножить на 120, после чего разделить на тепловую мощность одной секции радиатора по техпаспорту.

Алгоритм подключения парового отопления

Рассмотрим пошаговый алгоритм монтирования оборудования:

Устанавливаем котел на предварительно подготовленный бетонный фундамент. Если вы остановили свой выбор на твердотопливном котле, то для него лучше соорудить специальный тамбур – так вы не будете открывать теплицу при каждой загрузке топлива.

Варианты строительства теплиц с входным тамбуром

Подключаем котел к дымоходу. Более предпочтительный вариант – вертикальный сэндвич-дымоход из нержавейки, который выводят наружу через крышу или стену. Во-первых, его очень легко монтировать. Во-вторых, у него надежная конструкция.
Трубами подключают радиаторы. Оптимальный диаметр труб: 20-25 мм. Радиаторы необходимо выбирать самой меньшей высоты. Если у вас после замены системы отопления в квартире или доме остались старые радиаторы и трубы, то используйте их. Так, вы существенно удешевите обустройство парника. На каждый радиатор следует установить воздушный клапан – кран Маевского, а также вентиль, позволяющий перекрыть поступление воды.
Подсоединяем группу безопасности сразу после выхода из котла (место максимальной температуры, а также давления). Она представляет собой стальной коллектор, на котором размещен манометр, воздухоотводчик и предохранительный клапан. Коллектор оснащен муфтой при помощи, которой присоединяется к трубе.
Монтируем расширительный бак снизу через вентиль. Его устанавливают на участке от выхода из котла до циркуляционного насоса.
Устанавливаем циркуляционный насос для поддержания стабильного давления в системе. Он крепится на обратной трубе перед входом в котел. Перед ним обязательно следует установить фильтр грубой очистки.

Итак, система собрана, вам нужно отпрессовать ее воздухом, чтобы выявить возможные дефекты монтажа. Для этого подключают специальный компрессор. Предварительно при помощи губки намыливают все стыки. Потом закрывают вентили и краны. Компрессором подают давление, предусмотренное техпаспортом котла и радиаторов. Внимательно осматривают стыки – на них не должно быть мыльных пузырей. Если все хорошо, то можно заполнять систему водой для пробного включения котла.

Альтернатива отоплению

Далеко не все используют парники для круглогодичного выращивания зелени, овощей и фруктов. Для личных нужд к посадкам приступают в основном в середине февраля и заканчивают уже в октябре. Монтировать отдельную систему отопления в данном случае нерационально, равно как и использовать мощные электрические системы. В качестве альтернативы можно предложить теплые грядки или инфракрасный подогрев полов.

Теплые грядки

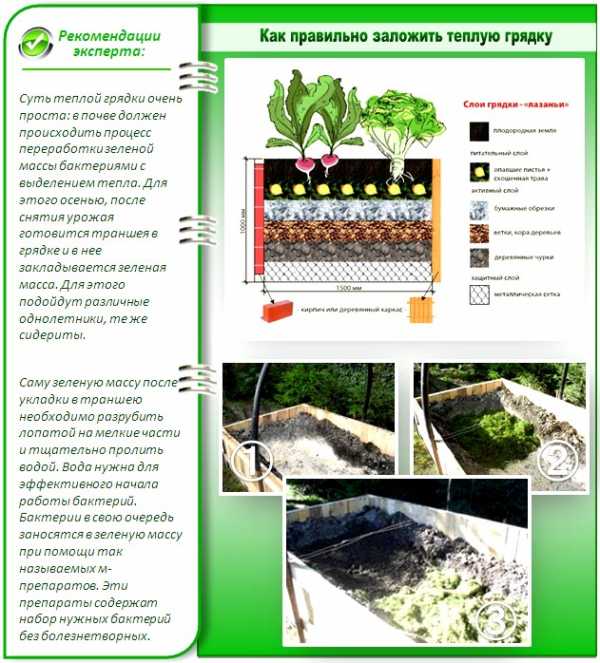

Как сделать теплые грядки

Это комбинация определенных материалов, которые при взаимодействии выделяют тепло. Для создания теплых грядок выкапывают ров глубиной 70-80 см, куда закладывают следующие составные:

крупные ветки для аэрации;
солома, сено, сухая трава

Срезанную ботву с грядок лучше не использовать, так как в ней может находиться патогенная флора – личинки насекомых, вирусы и пр.

навоз;
торф;
дерновая земля.

Все это укладывают послойно и спустя 2 недели можно приступать к посадкам. Навоз и солома начинают преть, выделяя при этом довольно большое количество тепла. Этого достаточно, чтобы подогреть корневую систему, тем самым создав для растения комфортные условия.

Инфракрасные полы

Это разновидность электрической системы отопления, но по сравнению с УФ-лампами, она не такая расточительная. За счет большой теплоотдающей поверхности нагрев происходит быстрее. Конструктивно это тонкая пленка, которую раскатывают на поверхности, фиксируют и запускают. Можно использовать ИК-полы непосредственно для подогрева грядок, а также разместить по стенам или в междурядье.

Организация ИК-подогрева грядок

Придерживаясь этих рекомендаций, вы сможете легко настроить отопление своей теплицы и получить желаемый урожай, даже если раньше вы с этим не сталкивались!

ВИДЕО: Как сделать отопление теплицы своими руками
