Как выбрать насосную станцию для дачи и установить ее правильно

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правила, как выбрать насосную станцию для дачи важны для каждого, кто желает обеспечить свой быт автономным и бесперебойным водоснабжением в любое время года. Это незамысловатое устройство позволяет осуществлять автоматическую подачу воды в любую точку водопотребления. Установка способна обеспечивать достаточное давление в водопроводе при любых условиях, даже при выключенном насосе. Главное сделать грамотный выбор оборудования и правильно смонтировать его на собственном дачном участке.

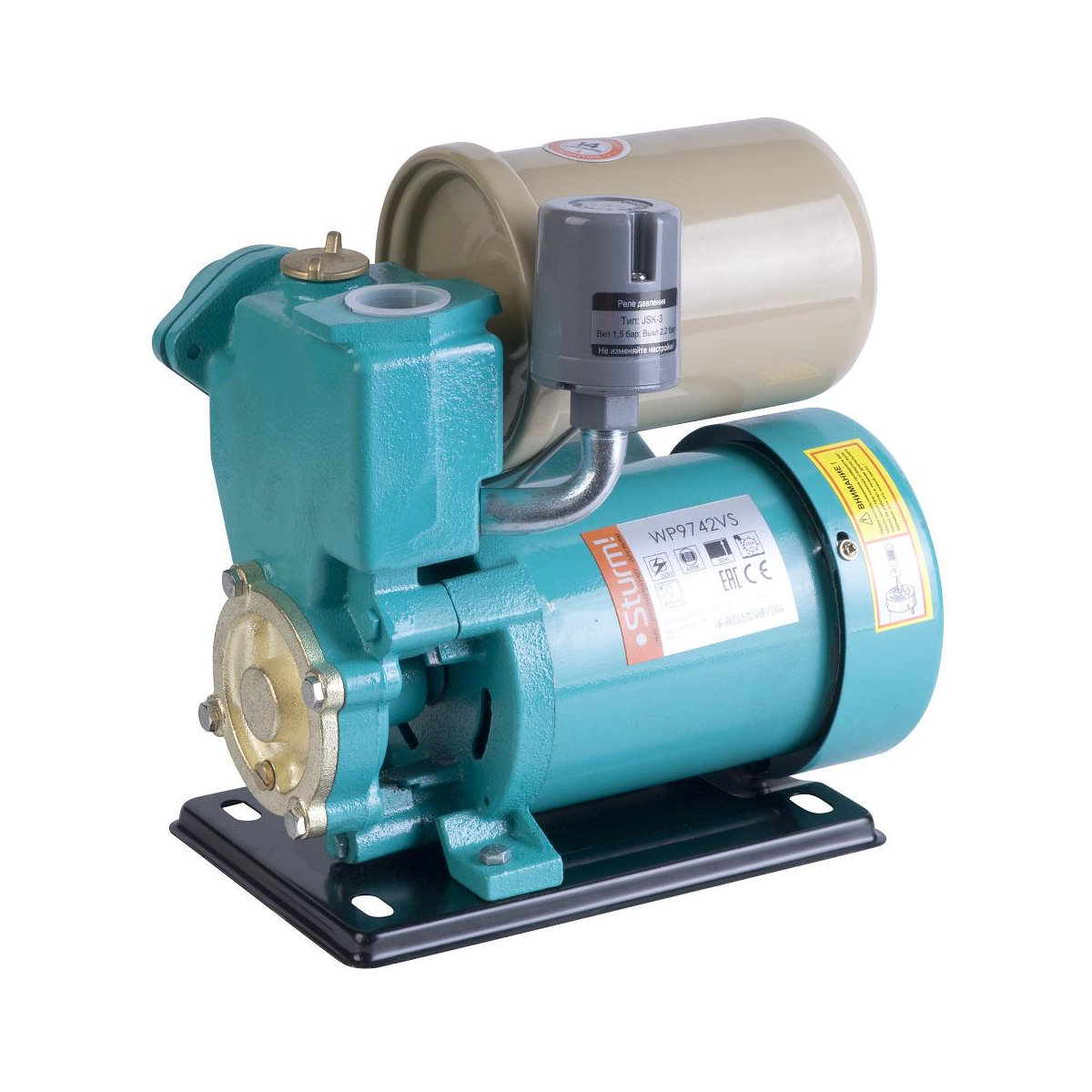

Компактная насосная станция для дачи

Обзор имеющихся видов насосных станций

Какой бы ни была насосная станция, в ее состав входят: насос, гидроаккумулятор, манометр, реле давления, различные клапана и фильтры. Производители могут каким-то образом укомплектовывать установки разными видами перечисленных устройств, от чего зависит ее производительность и внешний вид.

Поэтому вопрос, как выбрать насосную станцию для дачи наиболее оптимально, остается актуальным всегда.

Принцип работы и варианты размещения насосной станции

Насосные станции, которые в народе прозвали «безбашенками», могут различаться по следующим параметрам:

• типу и внешнему виду установленного на устройстве насоса;
• основным техническим параметрам;
• использованному для создания гидроаккумуляторной емкости материалу и ее объему;
• высоте поднятия столба воды из источника;
• обладанию теми или иными дополнительными опциями, к которым чаще всего относятся различные устройства для защиты от «сухого хода» либо перегрева;
• производителю;
• стоимости всего комплекта.

Схема строения автоматического насоса

Какими типами насосов оборудуются насосные станции

Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор.

Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.

Станции с поверхностными насосами

Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.

Схема работы станции с поверхностным насосом

Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома

Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.

Полезный совет! Насосы с выносным эжектором имеют сложное устройство и «грешат капризами» при работе. Кроме того, их сложно монтировать. Поэтому, если вы решаете, как выбрать насосную станцию для дачи, то этот выбор стоит осуществлять только при глубоком залегании подземных вод в случае невозможности применения глубинного насоса.

Насосная станция и бак с водой расположены в специальной пристройке дачного дома

Станции с погружными насосами

Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.

Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа. При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.

Схема установки станции с погружным насосом

Как выбрать насосную станцию для дачи

Перед принятием решения о выборе насосной станции необходимо знать, на какие технические характеристики устройства стоит обращать внимание при покупке.

Самое решающее значение из них имеют мощность, напор и производительность. Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м³/ч, в то время, как напор в метрах столба воды или атмосферах (для справки 1 атм = 9,8 м вод.ст.).

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, которые способны отключать устройство при перегреве или, так называемом, «сухом ходе», когда в системе отсутствует вода. Это делает стоимость станции выше, но и предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретение и установка данных элементов обязательна.

Другие критерии выбора насосной станции

Перед выбором агрегата следует провести определенный анализ текущих условий. В частности, надо выяснить: какой тип источника для водоснабжения будет использоваться – скважина либо колодец, их глубину и объем имеющихся запасов воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующим нормативам:

• уровень до 8 м – подойдет станция с поверхностным насосом. Этот показатель больше – альтернативы глубинному насосу нет;
• по техническим характеристикам подбираем оборудование, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе. К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
• подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На семью вполне приемлемым вариантом является приобретение устройства с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

Схема сборки и подключения насосной станции

Полезный совет! При выборе объема гидроаккумулятора нужно убедиться, что он войдет на приготовленное место. Если нет, то нужно либо менять место установки, либо довольствоваться меньшим объемом гидроаккумулятора.

Подбираем место установки насосной станции

Для самостоятельной установки насосной станции на даче необходимо определиться с наиболее оптимальным местом. Выбирать придется из трех вариантов: в непосредственной близости от скважины или колодца, в одном из хозяйственных помещений, в самом доме.

Установка погружного насоса внутри колодца

Если установка осуществляется возле источника водопотребления, то необходимо устраивать специальную утепленную камеру, которую называют кессоном. От нее прокладывают трубу к дому на 25 или 32 мм в траншее, которую утепляют.

Полезный совет! Чтобы утепление подводящей трубы было эффективным и надежным, ее можно обмотать греющим электрическим кабелем. Заглублять трубу нужно ниже уровня промерзания грунта. Особое внимание утеплению необходимо придать в месте входа трубы в фундамент дома.

Пример размещения насосной станции

Чтобы избежать сооружение дополнительных утепленных объектов, насосную станцию желательно устанавливать прямо в доме. Для этого хорошо подойдет подвал или любые подсобные помещения. В этом случае нужно выбирать устройства с небольшим уровнем шума. Установка в отдельном хозяйственном помещении возможна только при его надлежащем утеплении.

В отсутствии централизованного водопровода, все прекрасно понимают, насколько важна насосная станция для дачи. Как выбрать наиболее подходящее устройство, мы рассмотрели в этой статье. Поэтому больших сложностей в ее установке ни у кого возникнуть не должно.

Насосная станция для частного дома (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как выбрать насосную станцию для дома, дачи или квартиры!

Насосная станция играет ключевую роль в обеспечении эффективности и непрерывности обслуживания, когда вы не можете полагаться на другие способы избавления от сточных вод. Сам механизм использует небольшое количество электричества, что является комфортным для использования системы в удаленном доме.

Как выбрать насосную станцию для эффективной откачки воды? Если ваша канализация находится на более высоком уровне, чем канализационные трубы, или на значительном расстоянии от здания, то вам понадобится насосная станция, которая сможет перекачивать как минимум 500 литров воды в час.

Основные типы насосных станций

Насосы – это устройства, используемые для перекачки воды под давлением, чтобы преодолеть сопротивление на ее пути. Важно понимать принцип работы разных типов насосных станций, их применение, различия и процедуры, необходимые для их использования и обслуживания.

На сегодняшний день выбор насосной станциидостаточно разнообразный. Существует два основных типа насосов: вертикальные турбинные и центробежные. Капитальные затраты высоки, но наиболее дорогой составляющей частью является энергоснабжение насосов. Поэтому очень важно, чтобы насосы обладали высокой эффективностью и обслуживались надлежащим образом.

Основные станции, подающие воду в распределительную систему, расположены рядом с водоочистным сооружением или хранилищем питьевой воды, а закачиваются непосредственно в трубопроводную систему.

Бустерные насосные установки – это дополнительные насосы, используемые для повышения давления локально или временно. Обычно они расположены удаленно от главной станции.

Основными факторами при выборе насосной системы являются:

• расположение самого механизма, компонентов водозабора;
• предполагаемый напор;
• производительность.

Если уровень воды в насосе составляет менее 6 метров, рекомендуется использовать центробежный насос, а если от 6 до 20 метров – струйный или погружной. Если показатели уровня еще выше – погружной или вертикальный турбинный насос с валом.

Основные характеристики насосных станций

Насосная станция эксплуатируются для надежной и эффективной перекачки и распределения пресной воды, гарантируя доступность для использования человеком, в промышленности и сельском хозяйстве.

Как правило, она состоит из:

• резервуара под землей, который содержит насос и его вспомогательные части;
• трубопроводной системы подачи сточных или очищенных вод;
• трубопроводов, отводящих сточные воды в канализацию или чистую воду в водоток;
• системы управления, расположенной над землей;
• скрытой крышки над землей (для удобства доступа и обслуживания).

Так как практически вся система находится под землей, ее работу не слышно, причем это не зависит от качества или количества сточных вод, проходящих через сеть.

Размер резервуара зависит от его назначения и местоположения, а также от размера дома и количества сточных вод, подаваемых через систему. Системы, разработанные для бытового использования, выпускаются в небольших размерах, поэтому установка выполняется быстро и без проблем. Однако маленькие конструкции можно масштабировать для более крупных разработок.

В качестве источников энергии для насосов обычно используются электрические, бензиновые или дизельные двигатели.

Электродвигатель является наиболее предпочтительным источником энергии из-за его надежности, относительно низкой стоимости электроэнергии и экологических факторов, таких как чистота, низкий уровень шума и уровень выбросов, загрязняющих веществ. Электрический насос также может работать от солнечной энергии.

Управление насосом может быть ручным или автоматическим. Для небольших систем ручное управление может работать очень хорошо. Операторы могут запускать насос утром. Имея некоторый опыт эксплуатации, они смогут оценить время, необходимое для удовлетворения утреннего пикового спроса и заполнения бака.

Как выбрать насосную станцию для дома и дачи?

Насосная станция имеет смысл только при наличии правильно спланированной распределительной сети. Для этого нужно много строительных материалов, электричество, обслуживание и, конечно же, экспертный дизайн. Более того, стоимость строительства и монтажа высока. Следовательно, вся система является довольно дорогой и выгодной только в том случае, если можно обеспечить ее эксплуатацию. Как выбрать насосную станцию для дачи, не ошибившись и не потратив деньги впустую?

Работоспособность конструкции по откачке воды для загородного дома должна быть эффективной, чтоб обеспечить поставку воды в сам дом, огород, а если есть, то и для бассейна с баней.

Для того чтоб выбрать насосную станцию для дачи, нужно рассчитать уровень воды в скважине или колодце. Для показателей в 10 метров идеальным вариантом будет самовсасывающий насос. Он и простой по своей структуре, и надежный, при этом – дешевый. Многоступенчатый насос такого типа практически бесшумный и потребляет мало энергии, когда затраты на одноступенчатый будут большими. Для такой системы его лучше использовать вне стен жилого дома.

Самовсасывающий насос можно установить с использованием накопительного бака или гидроаккумулятора.

Накопительный бак с датчиком, контролирующим уровень воды, в нужное время отключит насос. Недостатком такого способа установки является возможность отказа датчика, который должен отключить насос и проконтролировать наполнение. Поэтому нередки случаи затопления домов. Чтоб избежать этой проблемы, необходимо дополнительно установить переливной патрубок.

Использовав гидроаккумулятор, исключается переполнение и затопление дома.

Преимущества поверхностного самовсасывающего насоса с гидроаккумулятором:

• можно использовать водонагревательные приборы;
• реже происходит включение и выключение, что позволяет использовать механизм дольше;
• вода не пропадает в случае, если электричество отключится, конструкция соединена с резервом;
• допустима установка гидроаккумулятора в удобном месте;
• оборудование компактно, с низким весом, у него доступная цена и хорошее качество.

Как выбрать насосную станцию для квартиры?

Выбрать насосную станцию для квартиры еще сложнее, чем для дачи, ведь в загородном доме больше площади и возможных вариантов установки. Поэтому они редко самостоятельно устанавливаются жителями городов в многоэтажных зданиях.

Для квартиры, как и для частого дома, подойдет самовсасывающая станция, только необходимо будет установить ее в отдельном помещении. Механизм способен выдержать долгие часы работы.

Из-за смены температуры и сезонности, уровень воды в скважине часто понижается. Поэтому насосная станция может начать работать в холостом режиме, так называемом «сухом ходу». Чтоб избежать этой проблемы, необходимо прикупить защитную автоматику. Она сохранит конструкцию от перегревания или сгорания всего механизма. Автоматика останавливает работу насоса или включает охлаждение, когда уровень оборотной работы повышается. Также необходимо учитывать производительность системы, насос должен откачивать 500-1000 литров воды в час.

Как выбрать насосную станцию для дачи?

Сегодня комфортное времяпрепровождение в условиях дачного участка практически невозможно без надежной системы водоснабжения. Организация бытовой насосной станции – оптимальный вариант при наличии скважины или колодца. С ее помощью гарантируется подача воды в любом количестве и в любую точку загородного дома. Но перед ее покупкой следует разобраться в особенностях выбора.

Большинство дачников используют традиционный и самый простой способ организации водоснабжения – погружной скважинный насос. Принцип его работы достаточно прост: он включается каждый раз, когда в доме или на участке кто-то пытается воспользоваться сантехникой. Но здесь есть крайне важные нюансы:

• насос не будет работать в условиях, когда уровень воды в скважине понижается, или наблюдаются скачки напряжения в сети, что на даче случается нередко;
• при поливе насос работает постоянно, что может привести к его выходу из строя;
• погружной насос не сможет поддерживать постоянное давление воды в системе водоснабжения дома.

Обезопасить себя от подобных ситуаций поможет бытовая насосная станция. Данная система устроена сложнее и включает в себя не только насос, но и накопительный резервный бак. Если подать воду по какой-либо причине не представляется возможным, в дело вступает данная емкость. Насос включается только при падении давления в системе. Надежность водоснабжения повышается в несколько раз.

Как организовать водоснабжение на даче?

Вариант 1. Насосная станция в сборе.

Насосная станция включает в себя бак для воды, поверхностный насос и манометр.

При выборе станции для дачи следует учитывать несколько важных моментов:

• Мощность. От этого показателя зависит сколько потребителей вы сможете обеспечить. Мощность насоса должна быть ниже производительности скважины, иначе вода не будет успевать скапливаться, и начнутся перебои водоснабжения.
• Накопительный бак (Ресивер). Важно заранее определиться с его объемом, который зависит от ваших потребностей. Существуют пластиковые и металлические баки. Последние при этом гораздо надежнее, но и стоят они дороже. Чем больше объем ресивера, тем меньше включений насоса потребуется для поддержания давления в системе водоснабжения.
• Защита. Необходимо оградить бытовую насосную станцию от таких факторов, как перегрев или сухой ход. Для этого устанавливаются специальные защиты. Конструкция при этом удорожается, но зато вероятность аварии будет снижена практически до нуля.
• Глубина всасывания. Внимание! Поверхностный насос не может качать воду с глубины более 8 метров.

Как решить эту задачу?

1. Опустить насосную станцию на уровень залегания воды;

2. Купить насосную станцию эжекторного типа (такая станция может забирать воду с глубины до 25 метров!)

• Производитель. Конечно, доверять следует проверенным временем компаниям, таким как AL-KO и Patriot Garden.

Вариант 2. Погружной насос + накопительный бак для воды и манометр.

Этот способ идеален для организации водоснабжения из скважины глубиной больше 8 метров.

В этом случае Вам необходимо будет приобрести составляющие насосной станции отдельно. Отдельно приобрести насос и отдельно накопительный бак с манометром.

Насосная станция из насоса типа «Малыш»? Возможно ли?

«Малыш» – погружной вибрационный насос производства российской компании «Электродвигатель». Вариант на основе агрегата подобного типа может стать вариантом для многих дачников, которым не требуется большое количество потребителей (душ, умывальник, полив огорода и т.д.).

основные характеристики, назначение, обзор производителей

Насосная станция необходима для создания водоснабжения в загородном доме или на даче ничем не отличающемся от городской квартиры. Насосная станция может применяться как для добычи воды из скважины или колодца, так и для повышения давления в системе водоснабжения, или перекачки воды из резервуара. Установка насосной станции полностью решает проблему водоснабжения дома.

Что такое насосная станция?

Насосная станция или установка для водоснабжения — это комплекс агрегатов. Насосная станция состоит из насоса, гидроаккумулятора, реле давления и манометра. Каждый элемент установки для водоснабжения несет свою функцию.

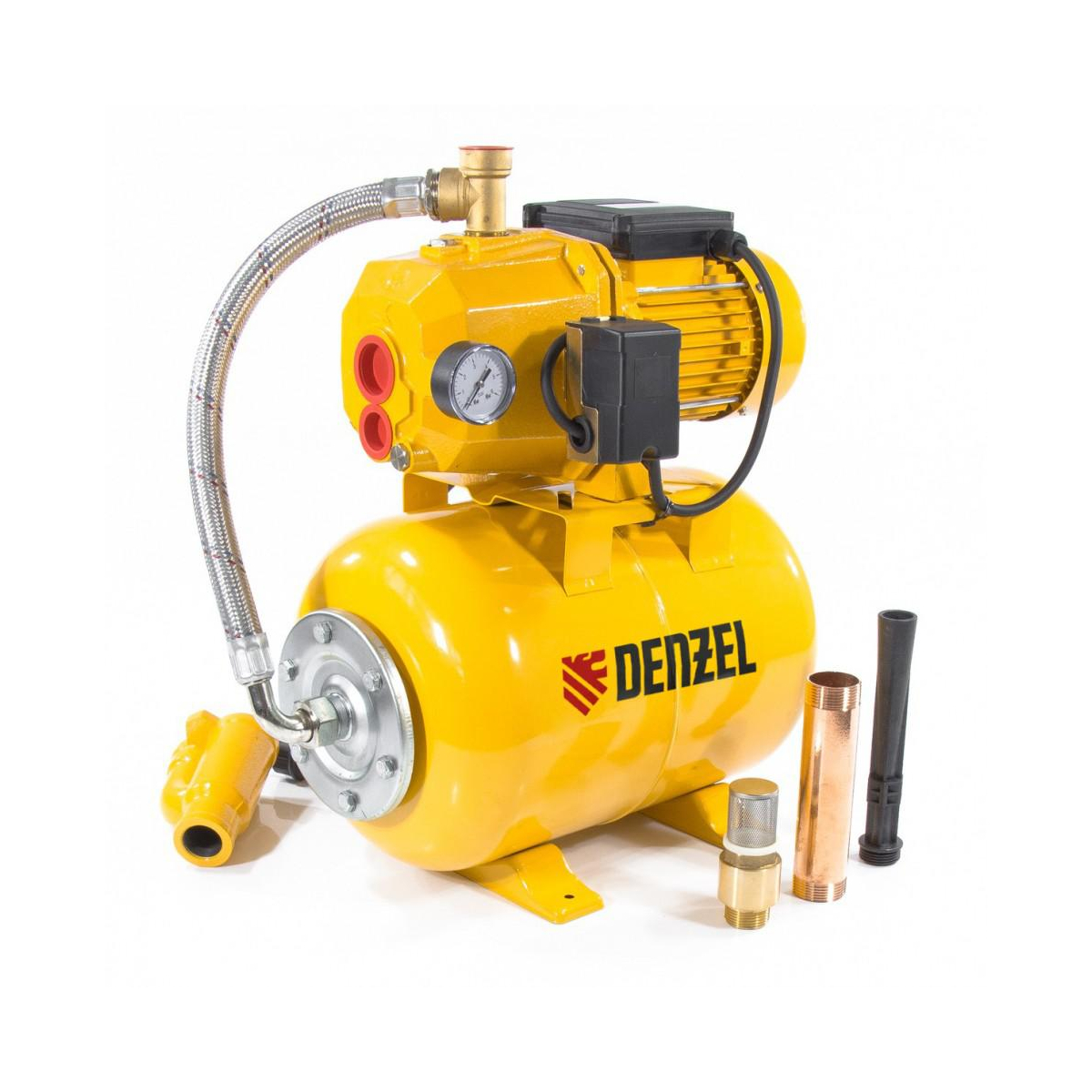

Рис.1. Насосная станция.

Основные элементы, которые отличают насосную станцию от поверхностного или скважинного насоса является реле давления и гидроаккумулятор.

Реле давления одновременно является автоматикой управления насосом. Реле обеспечивает автоматическое включение насоса при снижении давления и отключение при достижении установленного уровня.

Рис.2. Реле давления.

Гидроаккумулятор необходим для поддержания стабильного давления в системе. При включении воды в доме давление в магистрали начинает падать, поэтому напор из крана будет снижаться до момента включения насоса. Другими словами, вода из крана будет идти то быстрее, то медленнее. Для компенсации колебаний давления в системе необходим гидроаккумулятор.

Гидроаккумулятор это бак, который разделен эластичной мембраной на 2 части. С одной находится вода, с другой воздух под давлением. Как только давление воды падает, мембрана под действием воздуха начинает поддавливать воду, тем самым компенсируя снижение давления воды.

Рис.3. Устройство гидроаккумулятора.

Основные характеристики и их влияние на эксплуатацию

Выбирать насосную станцию можно на основе ее характеристик и особенностей эксплуатации. Если характеристики установки для водоснабжения не соответствуют необходимым критериям, то станция будет работать не эффективно.

Основные характеристики насосной станции, которые необходимо внимательно изучить: производительность, высота подъема воды, максимальная высота всасывания, максимальное давление, объем гидроаккумулятора.

Производительность

Производительность бытовых насосов для водоснабжения дома колеблется от 3000 до 6000 л/час или от 50 – 100 л/мин. Чем меньше точек водоразбора, тем меньше требуется производительность.

Оценить примерную потребность можно просто. Одна точка водоразбора потребляет примерно 6 л/мин. Потребление всех одновременно работающих точек должна быть меньше производительности насоса.

Высота подъема воды

Эта величина указывает на сколько метров вверх насос может поднять воду. Эта характеристика актуальна для многоэтажных зданий. Если расстояние от уровня расположения насоса до наивысшей точки водоразбора равно или больше указанной в характеристике к насосу, то воды в последней точке водоразбора не будет.

Для одноэтажных строений эта характеристика не сильно важна.

Максимальная высота всасывания

Эта характеристика важна для подбора насосной станции для подачи воды из скважины или колодца. Фактически это расстояние от насосной станции до точки забора воды в вертикальной плоскости.

Все поверхностные насосы, в том числе и насосные станции, могут добывать воду с глубины не более 8 м, на практике не более 5 – 6 м. Если вода расположена глубже, то необходимо устанавливать насос либо в кессон, либо искать модель с эжектором. Эжектор позволит значительно увеличить глубину добычи воды.

Максимальное создаваемое давление

Для традиционного водоснабжения достаточно давления воды 2- 3 атмосферы. Такой уровень давления может обеспечить практически любой насос.

Однако если у вас установлена гидромассажная ванна, то вероятно, что 3 атмосфер будет недостаточно. В этом случае необходимо искать установку для водоснабжения с большим рабочим давлением.

Объем гидроаккумулятора

Объем гидроаккумулятора влияет на запас воды для компенсации давления в системе. Одновременно эта характеристика влияет на частоту включения насоса. Чем больше объем, тем реже работает насос, а, следовательно, меньше изнашивается. Поэтому если площадь места установки насоса позволяет, то следует выбирать насосную станцию с большим гидроаккумулятором.

Дополнительные функции

Более дорогие модели установок для водоснабжения оснащены защитой от сухого хода и перегрева двигателя. Эти элементы автоматики помогут уберечь насос и продлить его срок службы.

Обзор производителей

Элита насосных станций — это немецкие производители Grundfos, Gardena, Metabo. Модельный ряд этих производителей содержит как дорогие модели, так и модели среднего ценового ряда. Охарактеризовать модели этих производителей можно как качество, надежность, долговечность.

Рис.4. Насос производства Gardena.

Если нет желания платить за бренд, то следует обратить внимание на таких производителей как PATRIOT, ДЖИЛЕКС это недорогие надежные несоосные станции, которые полностью оправдывают вложенные средства.

Сам использую насосную станцию PATRIOT R-1000/24 для водоснабжения дачного участка, дома и бани. Охарактеризовать этот насос можно как недорогой, надежный, неприхотливый. Служит уже 5 лет. Посмотрите его характеристики, вероятно он хорошо подойдет для ваших нужд.

Как выбрать насосную станцию для дома и дачи

Насосная станция – это оборудование предназначенное для обеспечения работы, создания и поддержания необходимого давления в системе водоснабжения.

Оборудование этого типа работает в автоматическом режиме — вы просто открываете кран и вода сама течет с необходимым напором.

На сегодняшний день насосные станции выпускают в огромном количестве и каждая модель независимо от производителя рассчитана на определенные характеристики, такие как напор, производительность и мощность.

Мы собрали в этой статье всю необходимую информацию, чтобы Вы легко определили какую насосную станцию лучше выбрать для Ваших нужд.

Содержание статьи

Конструктивно насосная станция состоит из циркуляционного насоса, гидроаккумулятора, автоматики и арматуры. Такие агрегаты способны поднимать воду с глубины до 8-10 метров.

Для подъема воды с ещё большей глубины ( до 25-30 метров) на насосные станции устанавливают специальное приспособлени – инжектор.

Кроме того насосная станция экономит электроэнергию, потому что насос работает не постоянно, а только тогда, когда давление воды в гидроаккумулятора падает до минимально установленного значения.

Определяем напор и мощность насосной станции

От места установки насосной станции зависят выдаваемые её параметры. Например, чем дальше она от источника воды тем большее сопротивление необходимо преодолеть насосу, чтобы обеспечить необходимые подачу и напор.

Самые распространенные в продаже насосные станции способны поднять воду с глубины от 8 до 10 метров. За это отвечает параметр высота / глубина всасывания.

А вот параметр напор – уже показывает на сколько метров станция способна поднять столб воды. Но слепо верить характеристикам, указанным на коробке к оборудованию не стоит, ведь на упаковке указаны максимальные значения.

К примеру, условная насосная станция с характеристиками напора 50 м и производительности 70 литров в минуту способна поднять столб воды на 50 метров, но тогда расход будет в минимуму (около нуля) или перекачивать по 70 литров воды в минуту, но напор будет близок к нулю. Пример на характеристике.

Поэтому определяясь с вопросом какую насосную станцию выбрать для скважины или колодца, необходимо рассчитать требуемый напор.

Для этого потребуется определить (замерить):
  вертикальное расстояние от зеркала воды в скважине до места установки самого удаленного смесителя или другого потребителя воды — на схеме обозначено Н.
  горизонтальное расстояние от скважины или колодца до самого удаленного смеситеяли (потребуителя воды) — на схеме обозначено L;
  расстояние от воды до насосной станции — на схеме обозначено h;
  диаметр используемых для перекачивания воды труб, а также желательно знать количество тройников, уголков и других элементов трубопровода;
  количество будущих потребителей воды (унитаз, стиральная и/или посудомоечная машины, душ, умывальник и т.д.).

Именно от количества потребителей будет зависит величина потерь напора.

В среднем потери напора на 10 метров горизонтального участка трубы составляют

Внутренний диаметр	12 мм	16 мм	20 мм	26 мм
1 потребитель (расход 0,2 л/с или 12 л/мин)	4,06	1,01	0,36	0,11
2 потребителя (расход 0,4 л/с или 24 л/мин)	14,10	3,48	1,17	0,34
3 потребителя (расход 0,6 л/с или 36 л/мин)	29,51	7,24	2,53	0,72

Из таблицы видно, что для труб внутренним диаметром 16 мм (это пластиковая труба наружным диаметром 20 мм) в расчете на 3 потребителей на каждые 10 метров горизонтального участка трубопровода будет теряться 7,24 метра напора.

Теперь перейдем непосредственно к расчету

Пример расcчета

Исходные данные для расчета:

Расстояние по вертикали будут состоять из слагаемых:
h2 – вертикальное расстояние до воды в скважине = 10 метров;
Н2 – в нашем случае насосная станция установлена в кессоне на глубине 3 метра, тогда расстояние от насосной станции до уровня воды будет составлять 10 — 3 = 7 метров;
Н3 – расстояние от уровня земли до самого удаленного смесителя = 5 метров (примерно на уровне 2-го этажа).

Расстояние по горизонтали от скважины до самого удаленного потребителя состоит из двух слагаемых:
L1 – расстояние от скважины до дома = 15 метров;
L2 – расстояние от границы дома до смесителя = 6 метров.

В качестве трубопровода используется пластиковая труба диаметром 20 мм (полипропилен с внутренним диаметром 16 мм).

Рассчет будем выполняться для 3 потребителей.

Переходим к рассчету.

Потеря напора по вертикали складывается из общей высоты:

Н_верт = Н1 + Н3 = 10 + 5 = 15 метров.

Потеря напора по горизонтали определяется с учетом общей протяженности трубопровода

L_общ = L1 + L2 = 15 + 6 = 21 метр

Из данных таблицы расположенной в предыдущем разделе получаем, что для труб внутренним диаметром 16 мм для 2 потребителей, потеря напора на 10 метров горизонтального участка трубы составляет 3,48 метра.

Таким образом, для длины трубопровода L общ.

Н_гориз = (15 * 3,48) / 10 = 5,2 метра

Теперь убедимся в том, что насосной станции хватит сил, для подъема воды из скважины. Для этого определим сопротивление трубы на всасе по формуле:

Н_всас = Н2 * 1,01 (труба 16 мм) / 10 = 7 *1,01 /10 = 0,7 метра.

Прибавим к этому глубину до воды Н2 = 7 метров, тогда сопротивление на всасе = 7 + 0,7 = 7,7 метра, а современная насосная станция способна поднять воду с глубины до 8 – 9 метров (по паспорту). Здесь замечаний нет.

Складываем все рассчитанные значения и получаем общую потерю напора:

Н_общ = ( Н_гориз + Н_верт + Н_всас ) * 10%= 5,2 + 15 + 0,7 = 22,99 = 23 метра.

Величина Нобщ показывает величину напора, который должа показывать насосная станция, чтобы из крана на высоте 5 метров в доме (в нашем варианте расчета) просто потекла вода.

Для того, чтобы вода подавалась под давлением (с напором), необходимо заложить величину свободного напора = 3 метра. Но для современной техники 3 заложенных метра может быть недостаточно, рекомендуется закладывать около 15 метров.

Таким образом получаем диапазон необходимо напора будущей насосной станции:

H_min = 23 + 3 = 26 метров.

H_max = 23 + 15 = 38 метров.

Следующий шаг подбор необходимой насосной станции по характеристикам.

Требуемые характеристики: как выбрать мощность насосной станции

Перед тем, как выбрать насосную станцию для скважины или колодца необходимо узнать её характеристики, которые каждый проихводитель указывает в паспорте к оборудованияю.

Зависимость напора и мощности от подачи изображается кривой и называется характеристикой оборудования.

По результатам нашего расчета, требуется станции с напором от 26 до 38 метров водного столба. На графике это диапазон между красными линиями.

Рассмотрим для примера модельный ряд оборудования от Джилекс:
  Джилекс джамбо 50/28
  Джилекс джамбо 60/35
  Джилекс джамбо 70/50

Из графика следует, что оптимальный вариант — это насосная станция Джилекс джамбо 50/28. В рабочей точке напору 26 метров соответствует подача — 47 л/мин и мощность … кВт

Подаче 38 метров соответствует производительность — 26 л/мин. Мощность такой насосной станции — 1100 Вт.

Конечно же эта не единственная подходящая модель, ведь есть ещё оборудование от Grundfos, Wilo, Dab и других производителей. Но способ подбора нужной именно Вам будет таким же.

Насосная станция для скважины – выбор места установки

Выбор места установки насосной станции станции – это казалось бы самый простой вопрос, ведь будучи подключенной к воде при соблюдении требуемых технических параметров, таких как, например, глубина всасывания, насосная станция может устанавливать в любой точке дома или участка.

Но как, говорится, тут есть нюансы, давайте их рассмотрим. При выборе места установки рекомендуется обратить внимание на следующее:
1. В том месте, где будет установлена и работать насосная станции круглый год должна быть положительная температура, для исключения промерзания воды.
2. Место установки должно быть легко доступно для выполнения профилактических работ, например чистки фильтров и ремонта.
3. Рекомендуется размещать насосные станции недалеко от источника воды (скважины, колодца или другого резервуара) для обеспечения устойчивого всасывания воды.
4. С другой стороны насосную станцию рекомендуется устанавливать недалеко от раздаточного коллектора. Это сократит потери на сопротивление трубопровода.
5. При работе, оборудование этого типа издает много шума, поэтому обычно его устанавливают в нежилом помещении, например, в подвале.

Где именно устанавливать насосную станцию в доме решает только хозяин. Но кроме этого в случае подачи воды из скважины появляется возможность установки оборудования в кессоне.

При правильном расчете кессона и необходимой в этом случае теплоизоляции и станция, и трубопровод не замерзнут в самые лютые морозы. Звук работающего оборудования в этом случае практически не доходит до поверхности, и конечно же в доме Вы и вовсе его не услышите.

Крышку кессона необходимо утеплить, чтобы избежать проникновения холодного воздуха, а тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы оборудования.

Насосная станция для скважины – выбор места установки

Определившись с тем, какую насосную станцию выбрать для колодца остается вопрос с местом установки.

Вы можете установить оборудование в доме — рекомендации, тут такие же как и в случае со скважиной. Другой вариант установки – вне дома.

Во втором случае, оборудование крепится на специальной площадке внутри колодца.

Проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса. Этот вопрос решается установкой более мощной модели.

С другой стороны, обслуживание оборудования в этом случае будет весьма затруднительным.

Ещё один вариант – это установка оборудования на входе в колодец над землей на открытом воздухе или в специальном домике (будке). От промерзания это не спасет, поэтому на первый взгляд такое расположение – это только летний вариант.

Вместе со статьей «Как выбрать насосную станцию для дома и дачи» читают:

Как правильно выбрать насосную станцию для дома и дачи, какой фирмы?

     В доме играет очень важную роль в первую очередь водоснабжение, а уже потом внимание нужно уделять всем остальным факторам и системам.

   Очень редко можно встретить дом, где водоснабжение постоянное и бесперебойное, особенно это относится к индивидуальным домам, загородным домам и коттеджам, которые, как правило, находятся очень далеко от системы централизованного водоснабжения и канализации.

     Используя в своих целях воду из колодца или скважины необходимо позаботиться о том, чтобы эта же вода смогла оптимально циркулировать по трубопроводу.

    Добиться этого можно при помощи насосной станции водоснабжения.

    Представляет собой устройство или агрегат, с помощью которого можно добиться оптимального напора давления в трубопроводе для постоянной и беспрерывной подачи воды к водозаборным точкам.

Для чего автоматическая насосная станция частного дома?

     Именно такая установка обеспечит стабильную и постоянную подачу воды устройствам сантехники, раковинам, умывальникам и другим аксессуарам.

      Поможет вам обеспечить все это качественная насосная станция для частного дома. Как выбрать, известно далеко не каждому человеку, потому что не каждый разбирается в нюансах и проблемах, которые могут возникнуть при неправильном выборе этого агрегата.

Принцип работы насосной станции

     Одного колодца или скважины возле дома недостаточно, потому что они и без принадлежащие помощи не смогут подать воду по трубопроводу в ваш дом.

    Именно для этого необходимо купить специальный погружной насос, с помощью которого возможно поднять воду и подать ее в заданное место.

     Устройство насоса автоматическое, потому что включается только в случае использования воды.

     Не стоит забывать, что данное устройство не будет работать, если же случится скачок напряжения или же в колодце закончится вода.

Чтобы избежать такой проблемы, которая может создать дискомфортные условия используются такие устройства, как насосный станции.

     Необходимо знать несколько правил, которые подскажут, как выбрать насосную станцию. Такой агрегат, как насосная станция, обеспечивает постоянную подачу воды для индивидуального дома, дачи или коттеджа. Состоит такая установка из:

• сам насос;
• резервная накопительная емкость.

     Именно последний компонент этого устройства позаботиться о том, что, если вдруг закончилась вода или же случилась какая-то другая проблема, подача воды в трубопроводе в доме, естественно, будет осуществляться с резервуара.

Характеристики насосные станции

     Справиться с различными проблемами позволит насосная станция для дачи. Как выбрать, и при этом сделать свой выбор правильным, подскажет наша статья.

   Насосные станции представляют собой поверхностные устройства, которые можно использовать для маленьких скважин.

     Для этого сам насос не нужно погружать в скважину, достаточно только погрузить шланг, сечение которого не должна превышать дюйм.

    Такой шланг обязательно должен быть оборудован клапаном обратной подачи, с помощью которого и будет подниматься вода.

     Выбор насосной станции будет оптимальным, если у вас маленькая скважина возле дачи, а не обычный артезианский колодец.

    При помощи такого агрегата можно добиться постоянного давления воды в трубопроводе, а именно около полторы атмосферы.

    Также такие установки будут весьма актуальными, если вам необходимо в теплый сезон полить огород возле дачи, а вы имеете только песчаную скважину или скважину-иглу.

     Оптимальный напор воды в доме будет одинаковым на всех этажах, поэтому такое устройство станет неотъемлемой частью водопровода.

На что опираться во время выбора?

     Если вы до сих пор не знаете, какую насосную станцию выбрать для дома, то для этого еще необходимо разобраться со всеми недостатками и преимуществами каждой из них.

    Двумя самыми основными недостатками насосных станций является: постоянное их обслуживание и уход за ними, а также помещение с оптимальной температурой для размещения такого агрегата. Для того чтобы насосная станция работала исправно, необходимо проводить следующие действия:

• постоянно контролировать уровень давления;
• следить за работоспособностью автоматики;
• постоянно чистить обратный клапан;
• очищать накопительный бак.

     Как выбрать насос для скважины, может подсказать вам ваш товарищ или же знакомый, при этом лучше всего прислушаться к советам специалистов, которые работают в сфере такого обслуживания и абсолютно точно могут ответить на все ваши вопросы.

     При выборе следует обратить внимание еще и на то, существует ли у насосной станции ограничение по глубине скважины. Это, как правило, промежуток между водоемом и агрегатом, общее число горизонтали и вертикали. В норме она должна составлять не более 8 метров.

    Сегодня существует новые модели насосных станций, которые способны качественно прокачивать воду с глубины практически 30 метров.

    Это становится возможным только тогда, когда насосная станция укомплектована эжектором. Поэтому вам необходимо выбрать именно насос с инжектором, когда постает вопрос, какой насос выбрать для скважины 30 метров.

В таблице наведены критерии выбора насосной станции для дачи.

Как выбрать товар?

     Во время покупки ориентируйтесь также и на визуальные данные, которые также помогут принять правильное решение, по отношению к тому, как выбрать скважинный насос.

   Есть ряд необходимых критериев, которым должна соответствовать насосная установка, для того чтобы быть максимально практичной и эффективный во время эксплуатации:

• достаточная мощность устройства;
• его эффективность время работы;
• литраж резерва;
• уровень глубины скважины, с учетом максимального уровня;
• из чего изготовлен гидроаккумулятор и сам насос;
• защита от перегревания и сухой работы;
• какой способ используется для управления.

    Если разобраться более детально, то существует дистанционный способ управления, автоматический или же при помощи ручного управления. Оптимальная мощность насосного агрегата должна составлять в пределах 600-1500 Ватт.

    Подбирать необходимо соответственно количества водозаборных точек в доме, а также отдаленности насосной станции от скважины. При этом стоит обратить внимание на дебит. Это показатель, сколько за единицу времени может подать воды из скважины. Соответственно, чем мощнее будет насосная станция, тем больше у нее будет производительность и выработка. Уже из этих данных можно предварительно определить, какую насосную станцию выбрать для дома, дачи или другого помещения.

Эффективность

     Прежде чем покупать или устанавливать у себя дома насосную станцию, следует хорошо ознакомиться с инструкцией применения. Именно в этом сопровождающем документе есть абсолютно все данные по характеристике и принципу действия того или иного агрегата.

     Если купленная вами насосная станция производит в один час 3-6 тысяч литров воды, то этот показатель является нормальным. Для дачного дома он должен составлять от 600 до 1000 литров в час. В зависимости от потребности количества воды для обслуживания дачного дома будет выбираться и объем накопительного бака.

    Гидроаккумулятор, в зависимости от материала, из которого изготовлен, может быть пластиковым, стальным или же чугунным. Именно эти материалы обеспечивают гидроаккумулятору бесшумную работу, надежную эксплуатацию. Отличаются такие баки по цене, естественно. При этом, самым дорогим будет чугунный бак, средняя стоимость стального, минимальная у пластикового.

     Поэтому смело можете останавливать свой выбор на «золотой серединке», потому что именно стальной бак является самым практичным и долговечным.

    Для достаточно габаритного дачного дома, где забор воды производится из глубокой скважины, существует необходимость установить защиту от сухого хода и перегревания устройства. Такая установка недешевая, но помимо этого, вы всегда будете уверены, что давление в вашем трубопроводе, а также наличие воды будет постоянным и бесперебойным. Такая установка окупит себя уже за минимальные сроки эксплуатации.

Помощь квалифицированного человека всегда актуальна

      В случае, когда вы не готовы сделать правильный выбор, лучше всего искать оптимальную компанию, которая справится с этой проблемой в минимальные сроки.

   Наша компания готова предоставить такие услуги каждому клиенту, который затрудняются самостоятельно сделать выбор насосной станции для своей скважины или дачного дома.

     Опытный сотрудник из нашего штата оперативно ответит на все вопросы, а также поможет сделать самый оптимальный выбор, который идеально будет подходить именно в вашей ситуации по всем критериям.

    Такая консультация и помощь уберегут ваши финансы от неправильной покупки, а также позволят на протяжении долгих лет использовать своем доме постоянную воду.

как выбрать лучшую и где установить?

Ушло в прошлое время, когда жильцы частных домов носили в ведрах воду из колодца. С развитием современных технологий появились устройства для подачи  питьевой воды из скважины или другого источника без применения физической силы человека.

Сейчас в качестве водопровода на даче своими руками популярна насосная станция для дома. Это несложное устройство гарантирует бесперебойную доставку воды в загородные дома и дачи. Для ее успешной работы требуется только электрическая энергия и грамотное подключение.

↑

Что такое насосная станция для жилого дома

Для нормального выбора насосной станции необходимо знать ее устройство, технические характеристики, и сможет ли она подать воду в тот или иной дом.

Насосная станция состоит из следующих элементов:

• насос;
• резервуар для воды;
• реле, которое управляет работой станции;
• обратный клапан, который пропускает воду в устройство и не выпускает ее обратно в источник.

Для очистки питьевой воды из скважины и обеспечения безопасной работы насоса применяется фильтр, который в комплект, как правило, не входит. Однако, его установка является обязательной, так как частички песка и глины не только могут влиять на состав воды, но и способствуют быстрому износу механических частей станции.

Бесшумные насосные станции водоснабжения для дома при правильной установке и эксплуатации надолго обеспечат жильцов питьевой водой. Уровень комфорта при этом ничем не отличается от городской квартиры.

↑

Принцип работы насосной станции

Работа данного устройства проста. Станцию необходимо установить в нужном месте, подключить к сети электроэнергии, а водопроводную трубу одним концом следует подсоединить к станции, а другой вставить в скважину или колодец. В бак необходимо налить определенное количество воды и создать давление при помощи обычного автомобильного насоса.

Далее нужно включить станцию, открыв водопроводный кран. Затем обратный клапан сработает и закачает воду из источника. Когда резервуар наполнится водой, работа насоса прекращается и вода поступает потребителям с помощью созданного давления.

При снижении рабочего давления до определенного уровня реле включает насос, который закачивает воду в бак и выключает его при достижении уровня рабочего давления станции.

При перегреве устройства станция отключается автоматически и при охлаждении включается.

Итальянская насосная станция Pedrollo

Насос охлаждает вода, которая проходит через него. Ее температура значительно ниже, чем окружающая среда.

В нашей стране популярны итальянские насосные станции, которые зарекомендовали себя как надежные агрегаты для подачи воды в дом. Не отстают от них по качеству и устройства, произведенные в Германии.

↑

Монтаж  насосной станции

Большое значение для нормальной работы данного устройства является место размещения, которое должно соответствовать следующим требованиям:

• расстояние до источника питьевой воды должно быть в пределах технических характеристик станции;
• помещение необходимо отапливать при использовании устройства в зимнее время;
• место расположения устройства должно иметь вентиляцию, так как от разности температуры воды и окружающего воздуха на станции появляется конденсат;
• при работе насоса создается определенный уровень шума, поэтому если он мешает, то станцию следует установить в отдельном помещении.

При решении вопроса о том, где установить насосную станцию следует учитывать вышеизложенные условия.

Водопроводную трубу нужно располагать в земле ниже уровня промерзания почвы для того, чтобы вода не замерзла и не повредила трубу. Корпус насосной станции необходимо закрепить на специальных амортизаторах типа резиновых подушек или, по крайней мере, установить на резиновый коврик. Это необходимо для того, чтобы погасить вибрацию, которая создается при работе водяного насоса.

Не надо забывать и о заземлении станции, так как сила электрического тока при ее работе высока и может представлять опасность для здоровья человека.

Иногда возникает ситуация, когда вместе с водой из скважины поступает песок или глина. Пугаться этого не стоит, однако, надо учитывать поступление воды из скважины. Если она не успевает набираться, то насос выкачивает все, что есть в скважине. В этом случае надо просто отключить автоматическую насосную станцию и подождать, когда вода наберется. То есть речь идет о том, что следует учитывать производительность источника, из которого набирается вода. Если на участке есть колодец с питьевой водой, то можно использовать его для подключения станции.

Соединение водопроводной трубы и станции должно быть абсолютно герметичным. Если этого не будет, то насос не сможет поднять столб воды в дом.  Поэтому при попадании песка из скважины, в первую очередь, нужно осмотреть и проверить все соединения, а также обратный клапан, в который могут попасть частички песка, и он не будет работать нормально. На конце трубы, который входит в скважину или другой источник воды, обязательно должен быть фильтр из нескольких слоев тонкой специальной сетки, которая защитит механизм станции и улучшит качество воды.

↑

Выбор насосной станции для дома

При выборе насосной станции для частного дома необходимо учитывать следующие факторы:

• глубину, на которую необходимо поднять столб воды;
• расстояние от места установки станции до скважины или колодца;
• производительность насоса, то есть, сколько воды он сможет накачать за определенное время.

Современный рынок насосных станций насыщен большим количеством образцов, которые отличаются по стоимости и качественным параметрам. Чем меньше расстояние от дома до источника питьевой воды и меньше ее глубина залегания, тем меньше мощности потребуется для подачи воды в дом. Выбор самой мощной станции не всегда оправдан, так как ее производительность будет намного больше, чем набор воды в скважине или колодце.

Лучшие насосные станции для дома должны иметь резервуар для воды, который изготовлен из нержавеющей стали. Такая станция будет работать намного больше обычного устройства.

Если корпус станции изготовлен из чугуна, то уровень шума в ней будет меньше.

Поэтому при выборе станции не всегда нужно приобретать самое дорогое и мощное устройство. Здесь, главное, выбрать золотую середину между мощностью и техническими характеристиками по подъему столба воды.

При глубине залегания воды в источнике до 8 метров, мощность станции может быть  от 0,8 до 1,2 киловатта в час.

Если воду необходимо поднять с большой глубины, то целесообразнее использовать глубинный насос в сочетании с насосной станцией.

Если расход воды невелик и расстояние от дома небольшое, то можно использовать мини насосную станцию для дома. Она предназначена для повышения давления воды и увеличения ее потока.

Данные устройства:

• полностью автоматизированы,
• обладают меньшей мощностью,
• стоят гораздо дешевле обычных насосных бытовых станций.

Поэтому их применение оправдано при сезонном проживании на дачах и в местах близкого расположения источников питьевой воды.

При эксплуатации насосных станций бытового назначения необходимо учитывать, что они предназначены для подачи воды в дом. Использовать их для полива огородов нецелесообразно, так как частые включения снижают время ее использования. А для огородов и сада лучше использовать специальные недорогие насосы.

Что такое насосная станция? Узнайте все о насосах

Что такое насосная станция? Покупка новой насосной станции может оказаться сложной задачей, особенно если у вас нет предварительных знаний или опыта в этой области. У вас обязательно возникнет много вопросов о доступных продуктах, и — здесь, в JT Pumps — мы обнаруживаем, что потенциальные клиенты снова и снова задают одни и те же вопросы.

В следующем блоге мы подробно рассмотрим каждый из этих вопросов, предлагая всю информацию, необходимую для покупки канализационной насосной станции и (надеюсь!) Немного устраняя путаницу.

Что такое комплектная насосная станция?

Насосная станция представляет собой механическое устройство, сконструированное из ударопрочного полиэтилена и состоящее из большой камеры (или резервуара), внутренних трубопроводов, поплавкового выключателя и одного или двух насосов.

Нужно ли будет покупать насос и насосную станцию ​​отдельно?

Короче говоря, нет. Если вы впервые собираетесь купить насосную систему, лучший вариант — выбрать одну из наших комплектных насосных станций.Они поставляются с предварительно установленными необходимыми трубопроводами и переключателями и на один или два канализационных насоса (то есть одинарные и двойные модели).

У нас также есть широкий ассортимент насосов для сточных вод, измельчителей и погружных насосов, которые можно купить отдельно; возможно, например, если вам нужно заменить насос на существующей станции.

Как работает насосная станция?

По сути, компоненты насосной станции для сточных вод работают вместе, перемещая сточные воды из одного места в другое.Сточные воды постепенно собираются внутри камеры, и, как только они достигают заданного уровня, срабатывает поплавковый выключатель, и автоматически включается насос.

Затем этот насос создает давление, достаточное для выведения сточных вод из резервуара, заставляя их подниматься вверх и / или горизонтально по трубопроводу (против силы тяжести) к основной канализационной линии.

Нет необходимости включать и выключать насосную станцию ​​вручную. Благодаря добавлению поплавкового выключателя он просто активируется, когда это необходимо, и выключается, как только работа будет выполнена.

Нужна ли насосная станция?

Как правило, канализационная насосная станция необходима, если нельзя полагаться на силу тяжести для перемещения сточных вод к основной канализационной линии. Обычно это происходит из-за того, что трубопровод идет вверх или горизонтально; например, от ванной комнаты в подвале до первого этажа дома.

Также может быть хорошей идеей инвестировать в насосную станцию, если ваша канализационная линия проходит через выступы и неровности, или если завершение фундамента будет слишком дорогостоящим.Вместо того, чтобы устанавливать совершенно новую канализационную систему с гравитационным потоком, обычно гораздо дешевле (но не менее эффективен) купить насосную станцию ​​ в корпусе , такую ​​как те, которые доступны в JT Pumps.

Где можно установить канализационную насосную станцию?

Канализационные насосные станции бывают различных размеров и спецификаций и, как таковые, подходят для использования в различных бытовых и коммерческих условиях. Это включает в себя все, от домов, квартир и пристроек до школ, больниц, жилых домов, многоквартирных домов и многого другого.Если ваша собственность не подключена к канализации или находится ниже основной канализационной линии, здесь, в JT Pumps, будет соответствующая насосная система для очистки сточных вод.

Какая насосная станция мне подходит?

При выборе комплектной насосной станции для жилой или коммерческой недвижимости следует учитывать ряд важных факторов. К ним относятся:

• Количество спален в собственности
• вязкость отходов, с которыми вам нужно справиться
• расстояние, которое должны пройти отходы, чтобы добраться до основной канализационной линии
• нужный вам тип подъемника (т.е. нужно ли перекачивать сточные воды в гору и / или горизонтально)
• объем жидкости, который необходимо переместить

В настоящее время компания JT Pumps предлагает широкий выбор различных насосных станций, подходящих для самых разных областей применения. После того, как вы определитесь со всем вышеперечисленным, наша команда экспертов может помочь выбрать идеальную модель, соответствующую вашим конкретным потребностям и требованиям.

Мне понадобится один или два насоса?

Это зависит от объема сточных вод, которые необходимо удерживать и откачивать.Например, если ваша канализационная насосная станция предназначена для использования в частном доме с 3 спальнями, вероятно, будет достаточно одного насоса. Напротив, если насосная станция предназначена для использования в большом многоквартирном доме, коммерческом здании или более чем в одном доме, вместо этого вам потребуется двойная система.

Свяжитесь с JT Pumps сегодня для высококачественных насосных станций

При покупке готового продукта, будь то новая насосная станция или что-то еще, важно сначала провести исследование.Вы должны быть уверены, что покупаете правильный продукт для себя, и поэтому мы всегда стремимся предоставить клиентам как можно больше информации.

Надеюсь, мы ответили на некоторые из ваших самых злободневных вопросов в этом блоге. Но если вы хотите подробнее обсудить наши комплектные насосные станции, пожалуйста, свяжитесь с нами. Позвоните нам сегодня по телефону 0844 414 5800 или отправьте электронное письмо по адресу [email protected].

Что такое насосная станция?

Насосная станция — это электромеханическое устройство, используемое для подъема и распределения сточных вод или сточных вод, когда сила тяжести не переносит их естественным образом с места.

Насосные станции используются для самых разных целей, в том числе в жилых домах, школах, больницах, коммерческих объектах и ​​даже жилых домах.

Помимо того, что они используются в ситуациях, когда сточные воды не могут быть доставлены самотеком в канализационную систему, они могут быть установлены там, где канализация проходит под уклоном, или просто тогда, когда это более экономичное решение, чем традиционная самотечная канализационная система.

Как работает насосная станция?

Во-первых, сточные воды собираются и хранятся в камере.Когда он достигает заданного уровня, встроенный насос использует давление для подъема сточных вод через систему выпускных труб и перекачивает жидкость в самотечный канализационный коллектор или в очистные сооружения.

Уровни тщательно контролируются датчиком уровня жидкости или поплавковым выключателем, который включает и выключает насосную станцию. Насосные станции могут использовать один или несколько насосов в зависимости от области применения.

Адаптируемые насосные станции и частные насосные станции

В общих чертах насосные станции можно разделить на две основные категории — адаптируемые насосные станции и комплексные насосные станции.

Подходящие насосные станции

разработаны для крупномасштабных применений и соответствуют всем требованиям компании по водоснабжению, спецификациям канализационных сетей и DCG (Design Construction Guide), что делает их пригодными для использования на общественных землях.

Пакетные или частные насосные станции используются для удаления сточных вод из частных построек, будь то жилые или коммерческие объекты.

Иногда право собственности на насосные станции передается в результате юридического процесса, известного как принятие насосной станции.Например, право собственности на жилой комплекс может быть передано от застройщика местным водохозяйственным органам. Тогда они будут нести ответственность за текущее обслуживание насосной станции.

Какая насосная станция мне нужна?

Выбор насосной станции — сложный процесс, который включает в себя множество факторов, таких как местоположение, требуемый приток и право собственности.

Хотя подземные насосные станции представляют собой дискретное и эффективное решение, наземные станции могут использоваться там, где это не является жизнеспособным вариантом.

Обладая более чем 60-летним опытом работы в отрасли, TT Pumps и наши обученные инженеры могут предоставить экспертные консультации по лучшим вариантам для вашего конкретного применения, тем самым обеспечивая максимальную эффективность и долгосрочную надежность.

Чтобы выбрать правильное решение для вашего индивидуального применения, свяжитесь с нашей командой экспертов по телефону +44 (0) 1630 647200 .

Решения JWC для канализационных насосных станций

Канализационная насосная станция, или подъемная станция, от мала до велика, увидит все, что попадает в системы сбора.Тряпки, пластмассы, салфетки, камни и дерево — все это обычные предметы, встречающиеся в современных сточных водах, которые могут вызвать засорение насосов подъемной станции, что приведет к срабатыванию сигнализации, переполнению и даже штрафам. Погрузка смывом мусора из ливневых потоков или проблемных сбросов, таких как больницы, университеты и тюрьмы, только усугубляет проблемы для операторов насосных станций.

Защита от засоров Muffin Monster Pump

На протяжении более 45 лет измельчители сточных вод JWC Muffin Monster ® и Channel Monster ® были лучшим выбором для защиты жизненно важных насосных станций.В шлифовальных машинах JWC используется конструкция с низкой скоростью и высоким крутящим моментом, чтобы измельчать самый твердый мусор, а также обрабатывать другой неприятный мусор, такой как тряпки и салфетки, которые попадают на станцию ​​подъемника.

На насосной станции для сточных вод с насосами для сухих скважин на всасывающей стороне насосов обычно устанавливаются линейные измельчители Muffin Monster . Измельчители 30K Muffin Monster оборудованы для установки в трубопроводы от 4 до 12 дюймов (100–300 мм) для измельчения мусора до того, как он достигнет насосов.

Насосные станции

с погружными насосами выбирают открытый канал Muffin Monsters или Channel Monsters от JWC как отличное решение для защиты уязвимых станций в системах сбора. Эти шлифовальные машины с открытым каналом устанавливаются в рамах из нержавеющей стали, которые крепятся к стенке мокрого колодца на входе в насосную станцию. Измельчители измельчают мусор до того, как он попадет в мокрый колодец, и следят за тем, чтобы все было достаточно маленьким, чтобы легко проходить через насосы, не повреждая их.

Фильтрация станции канализационных лифтов

Некоторые операторы муниципальных систем сбора мусора предпочитают убирать мусор на отдельной подъемной станции, а не перекачивать его на очистные сооружения. Это достигается с помощью JWC Vertical Auger Monster . Эта универсальная система предварительно кондиционирует твердые частицы в насосной станции с помощью измельчителя для удаления органических материалов, а затем фильтрует и удаляет неорганический мусор. Удаленный материал обезвоживается и уплотняется перед тем, как поместить его в емкость на насосной станции.

Канализация изменилась за четыре десятилетия. Компания JWC поставила мельниц для защиты насосов Muffin Monster предприятиям по очистке сточных вод. JWC также изменила свою продукцию. Чтобы справиться с растущими проблемами, вызываемыми сегодняшними одноразовыми салфетками, JWC представила свою Wipes Ready® Technology для своих Muffin Monsters и Channel Monsters. Разработанная специально для очистки сточных вод, технология Wipes Ready измельчает салфетки и предотвращает образование комков тряпки, которые приводят к засорению насоса.

Преимущества

• Защитите вашу лифтовую станцию ​​от дорогостоящих засорений насоса для сточных вод или повреждения насоса твердыми твердыми частицами
• Предотвратить срабатывание сигнализации насосной станции, аварийный ремонт, очистку пылесоса или даже перелив сточных вод и штрафы
• Снижение эксплуатационных расходов систем сбора и потребления энергии
• Повышенная безопасность — предотвращение рисков для рабочих из-за износа насоса, такого как вход в замкнутое пространство, иглы для подкожных инъекций и воздействие неочищенных сточных вод

Типичные области применения

• Коммунальные насосные станции от малых до крупных
• Автострада
• Суды и тюрьмы
• Казино, отели и курорты
• Больницы и дома престарелых
• Торговые площади
• Колледжи и университеты

Что такое канализационная насосная станция?

Что такое канализационная насосная и как она работает?

Зачем нужна насосная станция?

Преимущества установки канализационной насосной станции?

Какой размер канализационной насосной станции мне нужен?

Проблемы с наличием канализационной насосной станции

Есть ли запах на канализационных насосных станциях?

Шумны ли канализационные насосные станции?

Сколько стоит насосная станция?

Канализационная система состоит из большого резервуара с трубами, по которым сточные воды от дома поступают в главную канализацию.Обычно эти сети труб работают под действием силы тяжести, транспортируя отходы в основную канализацию, однако это не относится к зданиям, расположенным в низинных зонах.

Если основной канализационный коллектор расположен на возвышенности, то сточные воды необходимо будет транспортировать в основной коллектор другим способом. Здесь в игру вступает канализационная насосная станция.

Что такое канализационная насосная и как она работает?

Насосная станция для сточных вод или загрязненных вод — это большой резервуар, который действует как приемник сточных вод, которые затем сливаются в канализационную систему.Канализационные насосные станции в основном используются там, где недвижимость находится на значительном удалении от канализационной системы.

Сточные воды находятся в резервуаре, и когда они достигают определенного уровня, срабатывает поплавковый выключатель. Это приводит к тому, что насос начинает работать и создает давление, достаточное для того, чтобы сточные воды переместились за пределы резервуара. Сточные воды движутся против сил тяжести, а затем продвигаются к основной канализации.

Зачем нужна насосная станция?

Существует ряд важных причин, по которым вам может потребоваться насосная станция для сточных вод.Они перечислены ниже:

• При отсутствии гравитационного потока, например, если сточные воды расположены ниже основного коллектора, их необходимо перекачать вверх.
• Если соединение с канализацией затруднено, например, гребнем.
• Если нет гравитационной системы
• Если земляные работы вокруг здания позволяют сточным водам течь самотеком, это дороже, чем стоимость насосной станции для сточных вод.

Преимущества установки канализационной насосной станции?

Установка насосной станции в вашем доме дает несколько преимуществ.Это следующие:

• Канализационные насосные станции оснащены сигнализацией, которая уведомляет вас о каких-либо проблемах с системой. Если есть какие-либо проблемы с системой, вам нужно будет связаться с квалифицированным инженером.
• Существуют насосы различных размеров, которые подходят как для бытовой, так и для коммерческой недвижимости.
• Канализационные насосные станции работают автоматически, что означает минимальный контакт с людьми, что снижает вероятность возникновения каких-либо проблем со здоровьем.

Какой размер канализационной насосной станции мне нужен?

Канализационные насосные станции бывают разных размеров, поэтому выбор подходящей для установки может оказаться сложной задачей. Строительные нормы и правила гласят, что вы должны выделять 150 литров в день на человека. Размеры одной из небольших насосных станций для сточных вод будут составлять примерно 600 на 630 мм.

Очевидно, что существует множество зависимостей, которые меняются для каждого свойства. Чем больше дом, тем больше камера вам понадобится, чтобы вместить все количество людей, проживающих в нем.Вы изо всех сил пытаетесь выбрать насосную станцию ​​для сточных вод, а затем обратитесь за советом к одному из наших сотрудников по телефону 0800 0199 9949 или связавшись с нашей командой онлайн.

Проблемы с наличием канализационной насосной станции

Проектирование и установка насосной станции для сточных вод, вероятно, будет дорогостоящим, поскольку вы хотите, чтобы система была надежной, чтобы предотвратить регулярное возникновение проблем. Хотя насосы, используемые в системе, спроектированы таким образом, чтобы снизить риск засоров, они все же могут произойти, что приведет к поломке насосной станции.

Может оказаться трудным попытаться найти правильные детали для работы насоса, если он сломается. Вероятность поломки можно значительно снизить, если регулярно проводить техническое обслуживание нашей опытной командой в компании The Basement Sump and Pump Company.

Есть ли запах на канализационных насосных станциях?

Большинство людей думают, что канализационные насосные станции пахнут, но на самом деле это не так. Однако, если за ними не ухаживать регулярно, тогда начинают возникать неприятные запахи.Примером может служить засорение труб. Если от вашей канализационной насосной станции исходит неприятный запах, это необходимо как можно скорее устранить. Вам нужно будет связаться с квалифицированным инженером по насосам, чтобы выяснить, в чем заключается проблема, и дать рекомендации, как исправить ситуацию.

Шумны ли канализационные насосные станции?

Канализационные насосные станции могут быть шумными, но существуют строительные нормы и правила, обеспечивающие минимальный уровень шума.В большинстве домов вы не услышите звука, исходящего от насосной станции.

Сколько стоит насосная станция?

Стоимость может варьироваться в зависимости от множества факторов, таких как тип насосной станции, которую необходимо установить. Типы насосов варьируются от одинарных до больших двойных насосов канализационной системы.

В компании по производству отстойников и насосов для подвалов мы можем установить и провести техническое обслуживание насосных станций. Мы стремимся обеспечить разумную цену на установку и обслуживание канализационных насосов для всех наших клиентов.

Обратитесь к квалифицированному инженеру по насосам

Надеемся, эта статья дала некоторую полезную информацию о том, что такое канализационная насосная станция и как она работает. Единственная реальная проблема с насосными станциями для сточных вод / загрязнителей — это потенциальные засоры, которые останавливают работу системы. Вероятность засоров можно значительно снизить, если регулярно проводить техническое обслуживание квалифицированным инженером. Вы можете связаться с нашей командой, перейдя по ссылке внизу:

Свяжитесь с нами онлайн

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции довольно прост: вода закачивается в накопительный бак и пополняется по мере ее выхода.Датчик уровня, контролирующий уровень в баке, включает и выключает насос.

Насосная станция водоснабжения — это моноблочная установка, в которой насос соединен с гидроаккумулятором через переключатель, который автоматически инициирует повторение цикла насосом, если давление воды упадет до определенного критического порога. Насосные станции необходимы для подачи воды из глубоких скважин или других независимых источников. Также их можно использовать для откачки воды из водопроводных сетей с недостаточным давлением и для заполнения резервуаров аварийного хранения.Система не требует погружения в воду и устанавливается на поверхности без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются в автоматическом или полуавтоматическом режиме. Для систем канализации выпускаются специальные канализационные насосные станции, оснащенные дополнительной емкостью для улавливания твердых частиц. Для этого применения режущие насосы не менее эффективны. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, наиболее соответствующий вашим требованиям.Только в этом случае гарантируется длительная и надежная работа всей системы. Глубинные насосные станции оснащены специальными форсунками, подключенными к струйному центробежному насосу. Станции с забортными эжекторами оснащены насосами того же типа, но конструкция забортного двигателя позволяет погружать эжектор на дно и откачивать воду из колодцев глубиной 50 и более метров. Основной насосный агрегат остается на поверхности. Такие станции довольно удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и довольно чувствительны к загрязнению воды взвешенными частицами.

Таким образом, принцип работы насосной станции, который кажется довольно простым, включает в себя довольно сложную систему водоснабжения.

Насосная станция как гидротехнический комплекс предназначена для забора воды из оросительных или дренажных источников с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НС) могут быть классифицированы по разным свойствам следующим образом:

• сфера применения,
• уровень подачи, что означает расположение по отношению к источникам воды (береговые и русловые станции, стационарные и мобильные),
Особенности конструкции
• (подземный, наземный, с интегрированными и неинтегрированными воздухозаборниками и выходами).Насосные станции можно разделить на:
• оросительных станций, подающих воду в оросительные каналы;
• дренажные и оросительные системы насосных станций, комплексные оросительные системы,
• дренажных станций, отводящих воду с мелиорированных территорий;
• Перепускные насосные станции для подачи воды в оросительные системы замкнутого цикла.

Насосные станции могут иметь различный расход независимо от области применения и напора насоса: низкий расход — до 1 м³ / с; средний расход — 1-10 м³ / с, высокий расход — 10-100 м³ / с и уникальные станции с расходом более 100 м³ / с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать как сезонно, так и круглогодично. Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. Д.По конструктивным особенностям они могут быть разделены на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь ручное или автоматическое управление. Выбор стационарной насосной станции определяется несколькими факторами, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения.Мобильные насосные станции легко транспортируются, что делает их адаптивными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина источника воды в месте водозабора не должна быть <0,6-0,8 метра. . Если глубина меньше, следует использовать простейшую подпорную конструкцию или яму. Выбирая место для установки мобильной насосной станции, следует обратить внимание на доступ к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.От 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, могут иметь собственный двигатель внутреннего сгорания и электродвигатель, приводимый в движение валом с отбором мощности от трактора, который транспортирует насосную станцию ​​ко всем точкам водозабора. Наземные насосные станции, в свою очередь, можно разделить на подвесные и прицепные. Учитывая их широкий спектр применения в мелиорации земель, мобильные насосные станции производятся серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Передвижные насосные станции с механическим приводом классифицируются по производительности: 25 — 750 литров в секунду, напор: 5 — 100 метров, конструкции ходовой части: салазки или колеса.

Насосные станции обычно устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства. Насосные станции или агрегаты включают в себя бювет, системы водозабора, водозаборные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена ​​в насосном отделении.Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени. Насосные станции водоотведения могут иметь бювет, совмещенный с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее применения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению бювета относительно уровня земли различают следующие типы насосных станций:

• наземного типа;
• станций полуутопленного типа;
• встраиваемый; и
• станций метро.

Наземные насосные станции характеризуются тем, что пол бювета заподлицо с окружающей землей. Доступ к грузовику может быть доступен.

В полуутопленных насосных станциях пол утоплен относительно поверхности земли, и между насосным отделением и первым этажом отсутствует конструкция пола, что типично для утопленных насосных станций.Если спад будет достаточно глубоким, возможно строительство дополнительных подземных этажей для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции характеризуются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощает установку унифицированных компонентов оборудования), круглую, эллиптическую (улучшенное восприятие гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: — станции ручного управления, где операторы контролируют работу станции; — посты автоматического управления, когда станция работает в автоматическом режиме и управление осуществляется по уровню воды в баке или по давлению воды в магистрали и т. д.; — станции полуавтоматического управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; — посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкости , плотность, агрессивность сред и температурный режим).Также важно определиться с областью применения: бытовая это или промышленная насосная установка.

По типам насосных станций их также можно подразделить на:

• водонасосных станций,
• канализационных насосных станций.

Канализационные насосные станции предназначены для отвода сточных вод: ливневых, канализационных, промышленных сточных вод. Отличаются следующими преимуществами:

• увеличенный срок службы; часто это объясняют применением в комплектующих стеклопластика, который не ржавеет и не гниет;
• безопасная работа за счет датчиков давления и уровня, контролирующих работу системы;
• компактный дизайн;
• возможность полностью автоматического режима работы;
• Экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основные и вспомогательные), датчики, трубопровод и соединительные трубопроводы. Главной отличительной особенностью канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточной воде. Емкость регулярно снимается и опорожняется, а затем очищается. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В сегодняшней автономной системе водоснабжения важнейшим элементом является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы выбрать насосную станцию ​​в соответствии с вашими потребностями, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик первостепенное значение имеет скорость доставки. Это означает, что станция должна поднимать объем воды, достаточный для покрытия всех бытовых и связанных с этим потребностей. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из колодцев глубиной до 9 метров. Они могут быть оборудованы самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается расхода станции, практика показывает, что: для жилого дома, в котором размещается семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м³ / ч) и напором 45-55 м.

Насосные станции с накопительным баком считаются устаревшими, но все еще существуют. Накопительный бак очень громоздкий, уровень и давление в нем воды контролируются поплавком, данные отображаются на датчике, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

• всегда низкое давление, так как вода поступает в бак самотеком;
• большой размер бака;
• сложная установка, так как резервуар должен располагаться выше самой станции;
• при выходе из строя датчика перелива вода начинает перетекать в комнату.

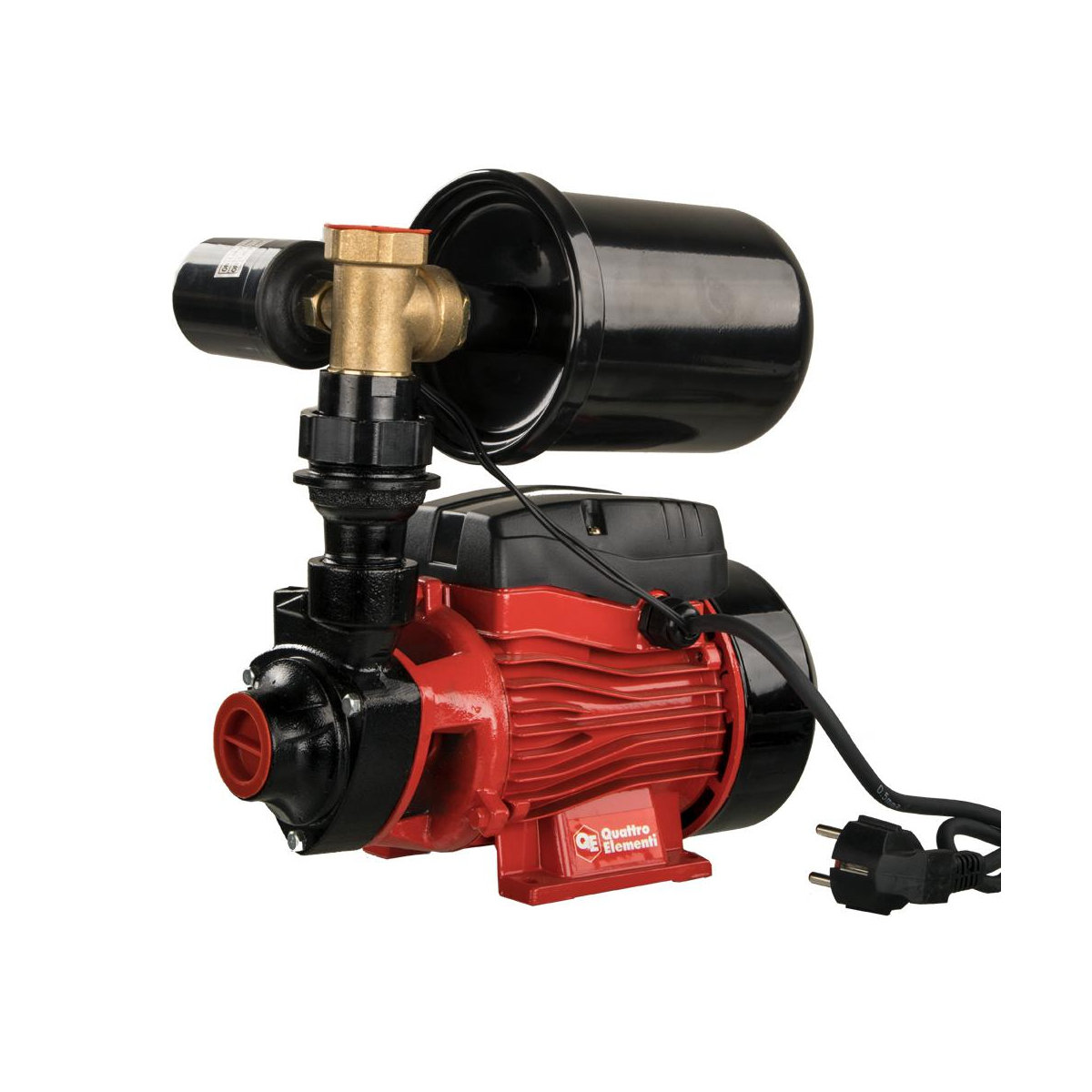

Современные насосные станции оснащены гидроаккумулятором.По идее, на станции устанавливается реле давления. Станции, оборудованные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель контролирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается и включается только после получения сигнала от реле давления о нижнем пороге давления.

Независимо от того, имеет ли насосная станция накопительный бак или гидроаккумулятор, она оборудована насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть оборудован эжектором или нет. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции довольно дорогостоящие, однако такая цена оправдана, так как они могут поднимать воду с глубины от 20 до 45 метров. Эти станции очень эффективны, достаточно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Также существуют насосы для насосных станций с забортным эжектором, который двумя трубами погружается в скважину или забой.Вода поступает в эжектор по одной из труб, создавая всасывающий поток. В системе не должно быть ни воздуха, ни песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию ​​можно установить дома, она работает бесшумно.

На самом деле в насосных станциях используется огромное количество различных насосов.

В последнее время произошли некоторые передовые разработки в отрасли пожарных машин, где качество насосного агрегата имеет решающее значение, поскольку он фактически является основным элементом пожарной машины.Насосные агрегаты, применяемые при тушении пожара, представляют собой совокупность инженерных коммуникационных систем, способных обеспечить безопасность людей в здании в момент возникновения пожара. Основное назначение таких установок — ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах потребуется насосная установка высокого давления. Для тушения масштабных лесных пожаров нужна пожарная машина с мощным насосным агрегатом (70 — 100 л / с). В этом случае будет достаточно одного грузовика вместо двух по 40 л / с каждый.

Новейшие насосные агрегаты пожаротушения, произведенные мировыми лидерами в этой области, оснащены инновационными системами управления и дистанционного управления, автоматическим регулированием давления, автоматическим заполнением водой и дозированием пенообразователя, ЖК-дисплеем для вывода данных.Однако использовать такую ​​технику в наших условиях сложно, когда речь идет о глобальных пожарах, например, в сибирском климате. Как ЖК-экран может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является система вакуумного наполнения водой, работающая от открытого резервуара. Вакуумный способ заполнения водой может быть ручным и автоматическим; Поршневые, диафрагменные, шиберные, водокольцевые и газоструйные насосы могут использоваться в качестве вакуумного насоса агрегата. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа системы вакуумного наполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это влечет определенные неудобства в обслуживании пожарного оборудования, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумно-насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, питающимся от батареи пожарной машины.Электрические сигналы, управляющие насосами, позволяют автоматизировать практически все процессы пожаротушения, и такие станции на сегодняшний день являются наиболее перспективными для заполнения водой. Это уже отметили все уважаемые производители пожарных автомобилей в России.

Насосные станции

: расположение, выбор и размер | Насосные станции

В этой статье мы обсудим: — 1. Расположение насосных станций 2. Выбор места для насосов и насосных станций 3.Расчет насосных агрегатов и резервная мощность.

Расположение насосных станций:

Местоположение насосной станции очень важно, и его нужно делать осторожно. Если вода забирается из трубчатого колодца, обычная практика состоит в том, чтобы построить насосную станцию ​​прямо над трубным колодцем, это будет безопасно, а длина всасывающей трубы будет минимальной.

Если для работы насосов используется пар, насосные станции должны быть расположены таким образом, чтобы уголь и угольная зола могли легко храниться и транспортироваться.Если вода из колодца перекачивается в верхние резервуары хранения, необходимо разместить насосную станцию ​​как можно ближе к резервуару хранения.

Если емкость резервуара для хранения велика, а земля очень дорогая, рекомендуется построить насосную станцию ​​и верхний резервуар друг над другом. Но если земля легко доступна, предпочтительно построить насосную станцию ​​немного подальше от резервуара для хранения в том же кампусе.

При заборе воды из рек, озер или водохранилищ насосная станция должна быть построена непосредственно на водозаборном колодце.Это уменьшит длину всасывающей трубы. Если вода подается из подземных резервуаров, расположенных на гидротехнических сооружениях, насосная станция должна располагаться с одной стороны резервуара, откуда она должна перекачивать воду в магистраль. Такое расположение насосной станции исключит заливку центробежных насосов.

Так как насосы являются важнейшими точками гидротехнических сооружений, и в случае их выхода из строя территория останется без воды. Поэтому крайне необходимо, чтобы насосы были надежными и работали в течение длительного времени без остановок для очистки, ремонта, технического обслуживания и т. Д.Максимальное количество воды можно поднять с минимальным расходом топлива.

Выбор места для насосов и насосных станций:

При выборе места для установки насосов и насосных станций необходимо учитывать следующие моменты:

(i) Насосы должны располагаться выше HFL.

(ii) Необходимое количество воды должно быть доступно на площадке.

(iii) Насосная станция должна находиться на более высоком уровне, чем все источники загрязнения.

(iv) Место расположения должно быть таким, чтобы в будущем был возможен рост и расширение.

(v) Источник воды должен быть постоянным. В случае извилистых рек участок должен быть таким, чтобы вода была доступна на насосной станции.

Если выбор участка не будет сделан должным образом, возникнет нехватка воды, что приведет к необратимым проблемам.

На рис. 6.13 показана типовая схема насосной станции, а на рис. 6.14 показан разрез типовой насосной станции.

Определение размеров насосных агрегатов и резервной производительности:

Насосная станция водоснабжения, как правило, не всегда работает на полную мощность. Поскольку эффективность насосного агрегата меняется в зависимости от нагрузки, обычной практикой является проектирование такой станции таким образом, чтобы некоторые из насосных агрегатов могли работать на полную мощность все время. Следовательно, можно установить два, три или четыре насоса.

Скажем, например, если имеется четыре насоса, два самых больших могут удовлетворить максимальную потребность; один из них и самый маленький может удовлетворить нормальную потребность, а другой насос может удовлетворить минимальную потребность.

Таким образом, всегда будет резервная мощность на случай ремонта, поломки. и т. д. Обычно 100% резервной мощности против среднего спроса и от 33 до 50% резервной мощности против пикового спроса считается достаточным и, следовательно, может быть обеспечено на насосных станциях.

Компактные насосные станции, помогающие застройщикам использовать сложные участки для столь необходимых новых домов

Там, где нельзя полагаться на самотечный дренаж для перемещения сточных вод из здания в ближайшую канализацию или очистные сооружения, может потребоваться насосная станция.

Насосная станция — это механическое устройство, устанавливаемое в подвале, погребе, канализации, водопроводной системе или другом трубопроводе, по которому сточные воды перемещаются на более высокий уровень, и обычно состоит из одного или нескольких погружных насосов, установленных в камере. Они также известны как отстойники, канализационные станции или насосные камеры.

Традиционным решением было строительство насосной станции на месте, которая состоит из камеры из бетонных колец, которая затем оснащается необходимым оборудованием, т.е.е., насосы, трубы и клапаны. Однако этот метод может занять много времени, так как на завершение строительства может потребоваться несколько недель. Этот метод также может создать проблемы с точки зрения доступа к месту, логистики и ограниченных рабочих ограничений.

Более эффективное и экономичное решение — это современная насосная станция в сборном корпусе, которая, как следует из названия, представляет собой полный пакет, содержащий все необходимые элементы, готовые к установке. Комплектные насосные станции, как правило, собираются заранее, производятся за пределами площадки и доставляются на площадку готовыми к установке, что значительно экономит время программы и, следовательно, стоимость проекта.Благодаря тому, что насосные станции спроектированы, построены и испытаны в соответствии с соответствующими стандартами на выезде, сборные насосные станции могут быть установлены гораздо быстрее на месте.

Общие приложения могут включать в себя жилые дома, расположенные ниже канализации или очистных сооружений, новые дома, построенные на более удаленных или труднодоступных землях, более крупные коммерческие здания, такие как школы, больницы и дома престарелых, и промышленные здания, такие как фабрики, склады и крупные инфраструктурные проекты, такие как как новые дороги, все сталкиваются с одной и той же проблемой: как эффективно перекачивать сточные воды на очистные сооружения.

Обычно резервуар изготовлен из сверхпрочных материалов, включая стеклопластик (GRP) или полиэтилен, насосные станции в корпусе могут быть оснащены погружными насосами мацерационного типа для эффективного дробления более крупных частиц в жидкости, они обычно используются при перекачивании сточных вод или навозной жижи. Они также могут быть оснащены оборудованием для управления или мониторинга, чтобы своевременно предупреждать о любых проблемах с системой.

Насосные станции в корпусе доступны в различных размерах и конструкциях, чтобы соответствовать конкретным требованиям применения.Они спроектированы так, что не выделяют запаха, и, поскольку они расположены под землей, обычно работают очень тихо.

Dutypoint предлагает ряд недорогих, простых в установке блочных насосных станций Vortech ™, изготовленных как из стеклопластика, так и из полиэтилена, и предлагает онлайн-выбор продуктов, позволяющий легко настроить подземную насосную станцию ​​для сточных вод в соответствии с конкретными потребностями проекта. .

Комплектные насосные станции

Vortech ™ доступны в различных размерах с различными вариантами насосов для соответствия конкретному применению, включая насосы для поверхностных вод, насосы для загрязненной воды / сточных вод и насосы для измельчения сточных вод для тяжелых условий эксплуатации. Все модели поставляются в виде полного комплекта. готовы к установке, и для дополнительного удобства некоторые модели доступны на складе с БЕСПЛАТНОЙ доставкой в ​​тот же день или на следующий день.

Ключевые особенности линейки Vortech ™ включают сверхпрочные камеры из чистого полиэтилена с ребрами жесткости для обеспечения превосходного качества и устойчивости к коррозии, а также компактную конструкцию, предназначенную для использования в ограниченных пространствах, таких как подвалы и подвалы.

Комплектные насосные станции

Vortech ™ также доступны с различными размерами камер, от 280 литров до 9000 литров, с аварийной сигнализацией высокого уровня, входящей в стандартную комплектацию, с возможностью включения систем управления резервным аккумулятором для критических применений.
