Установка печи Булерьян: требования и рекомендации

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м³. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

1. выбор места
2. подготовка основания;
3. изготовление подставки;
4. сборка системы дымохода;
5. монтаж котла на подставку;
6. подключение к дымоходу;
7. пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон.

Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

1. Должна располагаться на первом этаже, в самом просторном помещении.
2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

• сварочный инвертор;
• угловая шлифмашинка 125 мм;
• разный подсобный инструмент.

Список материалов более длинный:

• лист металлический, толщиной 10 мм;
• уголок металлический 50х50х5;
• сварочные электроды или проволока;
• диски отрезные и шлифовальные для угловой шлифмашинки;
• ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

• Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
• Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
• Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

• Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
• Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
• Высоту принимаем 30 см. Отрезаем 4 «ножки».
• Отрезаем 2 куска по размеру «ширина + 10 см»
• С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

1. Традиционный – применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.

2. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

• замеряем внешний диаметр труб булерьяна;
• закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
• соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
• перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
• подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

1. Отверстие под топку должно находится на 40 см выше пола.
2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

• высокий КПД (около 80%)
• увеличенный срок сгорания топлива и, как следствие, его экономия
• небольшие габаритные размеры
• не требует устройства сложной системы дымохода
• можно смонтировать самостоятельно, после постройки дома
• достаточно высокая мощность
• быстрая теплоотдача

Но есть и минусы:

• Работает только на твердом топливе. Жидкое и газ использовать не получится.
• Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
• Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

1. Вы присутствуете на даче не постоянно;
2. Отопление вам требуется время от времени;
3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.

Использование печи Булерьян для гаража – в чем особенности и нюансы

Обогрев гаража в зимнее время года, уже давно стал насущной необходимостью. Поддержание плюсовой температуры в помещении, положительно сказывается на работе автомобиля и сроках эксплуатации самого здания.

Печь Булерьян для гаража пользуется особой популярностью среди отечественных автолюбителей, благодаря простой установке, возможности быстро прогреть неотапливаемое помещение и некоторым другим преимуществам.

Устройство и принцип работы Булерьяна для гаража

Булерьян (Bullerjan) – это печь конвекционного типа, своим изобретением обязана канадским лесорубам. Во время работы, печка использует принцип газогенерации или пиролиза. Суть этого метода заключается в следующем:

• Топливо разжигают – в процессе горения температура в топочной камере достигает 450°С.
• Перекрывается доступ кислорода, что провоцирует увеличенное продуцирование газа, в результате окисления.
• Газ направляется в специальную камеру, где дожигается.

Пиролизные отопительные печи типа Булерьян для отопления гаража дровами, благодаря особенностям конструкции, имеют высокий КПД.

Обогрев помещения осуществляется посредством конвекции воздуха. На корпусе печи расположены конвекционные трубки, на две трети, погруженные в топочную камеру. По каналам осуществляется забор воздуха. Воздушные массы, при прохождении вокруг топки, нагреваются и поступают в отапливаемое помещение, где распространяются посредством конвекции (естественной циркуляции воздуха).

Можно ли Булерьяном отопить гараж зимой

Установка конвекционной печи Булерьян в гараже полностью оправдана. Для обогрева не используется водяной теплоноситель, что исключает разморозку системы. Топят Булерьян только в случае необходимости. Тепло начинает поступать сразу после растопки.

Даже самой небольшой печи достаточно, чтобы протопить помещение на 100 м³. От одной закладки дров, Булерьян, в режиме пиролиза, в состоянии проработать в течение 6-8 часов. Эффективность обогрева обеспечивается тем, что в процессе работы нагревается воздух в помещении и только после этого стены.

Для отопления гаража Булерьяном зимой, используют практически любой вид твердого топлива: дрова, щепу, пеллеты, отходы бумаги, опилки. Запрещается применение коксующегося угля. Печь не предназначена для жидкого топлива.

Как правильно установить Булерьян в гараже

Чтобы канадская печь «буржуйка» длительного горения Булерьян с установкой в гаражных условиях, работала с максимальной теплоотдачей, ее устанавливают, учитывая нормы ППБ и соблюдая требования, предъявляемые к подключению дымоходной трубы. Дополнительно потребуется определить наиболее удачное расположение теплогенератора.

Куда лучше поставить печку в гараже

Дровяная печь для обогрева гаража работает по принципу конвекционного обогрева помещения. Следовательно, на эффективность отопления влияет отсутствие препятствий на пути передвижения воздушных потоков. Оптимальное расположение печи в гараже, определяют, исходя из следующих рекомендаций:

• Печь размещают ближе к середине здания.
• Перед топочной дверцей оставляют расстояние равное 1,25 м.

Для обеспечения безопасной эксплуатации, на печь одевают защитный кожух. При необходимости теплогенератор облицовывают кирпичной кладкой.

Как сделать дымоход и вывод через крышу гаража

Правильная установка в гараже включает грамотное подключение к печи системы дымоудаления. Процесс газогенерации или пиролиза, невозможен без создания необходимых для этого условий, в частности достаточной тяги. Любые ошибки в процессе монтажа, приводят к увеличению расхода топлива, ухудшению теплотехнических характеристик.

Создавая автономное отопление гаража газогенераторной печкой Булерьян, соблюдают следующие требования:

• Стенки дымохода утепляют.
• При прохождении через плиты перекрытия и кровлю, из горючих материалов, изготавливают противопожарные рассечки.
• Оголовок дымохода поднимают на 0,5 м над уровнем кровли.
• На конец дымохода монтируют дефлектор и искрогаситель.

Дровяные металлические котлы отопления Булерьян в процессе эксплуатации разогревают дымовые газы до 450-550°С. Для подключения к дымоходу, используют стальную трубу или специальный адаптер.

Организация ППУ через деревянный потолок осуществляется с помощью специальной муфты. Для монтажа достаточно вырезать отверстие (размеры приводятся в технической документации) и закрепить проходной узел в потолке.

Какие нормы ППБ надо учитывать при установке

Требования ППБ предусматривают минимальные расстояния до горючих конструкций.

• Деревянные стены – не менее 1 м.
• Поверхность, защищенная теплоизоляцией – не менее 0,5 м.
• Оштукатуренная стена, облицованная керамической плиткой – 0,7 м.
• Одинарная или двойная кирпичная кладка, соответственно – 0,5 и 0,3 м.

Печь устанавливают на ножки таким образом, чтобы топочная камера возвышалась над поверхностью пола не менее чем на 20 см. Для защиты пола, напротив дверцы укладывается металлический лист, шириной 0,5 м и длиной 0,7 м.

Для гаражных помещений рекомендовано устанавливать ограждение места размещения печи. В качестве альтернативы, печь монтируют в кирпичную кладку с предусмотренными конвекционными каналами.

Минимально допустимое расстояние между печью и горюче-смазочными материалами, не менее 2 м. В правилах ППБ указано, что хранить ГСМ рекомендуется в отдельной от самого гаража комнате. Оптимальным считается, когда в промежутке между материалами и Булерьяном находится кирпичная стена.

Что лучше в гараж – Буржуйка или Булерьян

Неизменно положительные отзывы об использовании Булерьяна при отоплении гаражного бокса, явно свидетельствуют в пользу последнего. В качестве преимуществ конвекционной газогенераторной печи можно выделить следующее:

• Наличие режима газогенерации – пиролиз уменьшает расход топлива и увеличивает время автономной работы от одной закладки дров. В «буржуйке» топливо сгорает за 1,5-2 часа.
• Продуманный отвод горячего воздуха – конвекционные трубки на две трети погружены в топочную камеру, что увеличивает теплоэффективность и КПД печи.
• Экономичность – чтобы протопить гаражный бокс «буржуйкой», потребуется приблизительно в 2 раза больше топлива.

Продуманная конструкция экономичной печи на твёрдом топливе Булерьян, позволяет быстро и с меньшими затратами обогреть неотапливаемое помещение.

Единственным недостатком можно считать относительно высокую стоимость печи, особенно если учесть, что «буржуйку» можно собрать из подручных материалов. Но если финансовые возможности позволяют приобрести фирменный буллер, то лучшего варианта для отопления гаража не найти.

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

• Расстояние от обычной стены – не менее 1000 мм.
• Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
• В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
• Выход подставки за контур печи – не менее 300 мм во все стороны.
• Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
3. Можно раз навсегда забыть о свищах и протечках.
4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т.к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка…

Обсуждение темы «Печь булерьян»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Как установить булерьян в частном доме правильно | монтаж булерьяна в доме, гараже, на даче

Как установить булерьян в доме, гараже, теплице? Монтаж печи булерьян правильно

Как установить булерьян? Монтаж печи булерьян

Установка печи булерьян — процедура не такая уж сложная. Зная основные требования установки, любой мужчина сможет справится с данной задачей.

В данной статье представлены основные требования монтажа булерьяна: как сделать дымоход, какое расстояние печи должно быть от стен идругие правила безопасности.



Итак, для установки булерьяна потребуется:

 подставка (заводского или самостоятельного изготовления)

 металлический лист

 дымоход.



Подставка для установки булерьяна приобретается исходя из типа печи.

Подставка под печь булерьян необходима для обеспечения хорошей циркуляции воздуха в помещении, что способствует конвекции, а соответственно быстрому прогреву.

Подставку для булерьяна можно заказать непосредственно на заводе, где производится отопительный прибор, а можно установить на собственное основание, например из кирпича.

Металлический лист нужен для безопасной эксплуатации буллера. Лист укладывается перед дверкой, если пол помещения, где установлен булерьян деревянный или выполнен из других горючих материалов.

Допускается установка булерьяна на кафельный или каменный пол без использования листа.



Дымоход для булерьяна — основной фактор монтажа

Самым главным элементом, без которого котел булерьян не сможет правильно работать — это дымоход.

Дымоход для булерьяна должен быть металлический. Подключать печь длительного горения к грубе или кирпичному дымоходу без предварительной гильзовки нельзя.





Почему же для булерьяна нужен металлический дымоход?

Так как, калориферная печь является агрегатом длительного горения и основная масса тепловой энергии тратится на нагрев воздуха, то температура дымовых газов на выходе из печки значительно ниже, чем в простых буржуйках. Такая температура дыма не может прогреть кирпичный дымоход или грубу, в результате чего возникнет конденсат. Конденсат в дымоходе — это начало загрязнения трубы, а соответственно ухудшения тяги.

Тяга очень важна для печей такого типа. Обеспечить хорошую тягу для булерьяна сможет лишь прямой металлический, хорошо утепленный на улице дымоход, высота котрого, не ниже конька.

Только лишь такая конструкция дымохода позволит эксплуатировать булерьян длительного горения без проблем с тягой, без задымления и обратной тяги.

Монтаж печи с помощью нержавеющего дымохода — лучшее решение.

Нержавейка кислотостойких марок AISI 304, 321 долговечна: имеет стойкость к коррозии, агрессивным кислотам. Нержавеющий дымоход, как правило модульный. Модульный дымоход состоит из отдельных деталей, которые легко монтировать с заходом одна в другую. Для прокладки трубы на улице используется сэндвич дымоход — труба в кожухе с теплоизоляцией.



Основные правила правильной установки булерьяна:

• печь необходимо расположить на расстоянии 1 метра от стен, выполненных из горючего материала. Если стена оштукатурена, то расстояние можно уменьшить до 0.5 метров.
• для безопасного монтажа дымохода к котлу булерьян, необходимо предусмотреть негорючую потолочную разделку — проходку через перекрытие.
• для исключения попадания влаги в дом, место выхода трубы на крыше уплотняют крызой или флеш мастером.
• высота дымовой трубы должна возвышаться над коньком кровли на 0.5 метров (в определенных случаях высота может быть меньше).
• наружный участок дымохода прокладывают сэндвич элементами (утепленными трубами-термо).
• обязательно нужно предусмотреть элемент для сбора золы — ревизию, тройник.





Выполнив все вышеперечисленные требования и рекомендации по установке булерьяна, можно достигнуть беспроблемной эксплуатации дровяной отопительной системы.

Как правильно установить булерьян в доме, гараже, теплице, монтаж дымохода можно узнать в интернет магазине Очаг.

Установка булерьяна в доме/квартире своими руками

Установка булерьяна в доме/квартире  своими руками



Разумным решением, позволяющим обогревать дом или квартиру в условиях отсутствия центрального отопления или подключения к газовой сети, является установка печи булерьян. Простая конструкция и неприхотливость печи относительно топлива делает ее действительно универсальным решением. К надежности конструкции стоит прибавить и ее безопасность, ведь печь снаружи не нагревается свыше 60 градусов и обжечься об нее невозможно. Также проста и установка булерьяна – достаточно выбрать правильное место и собрать дымоход согласно рекомендациям производителя.

Правильное место – залог безопасности

Как и любой другой нагревательный прибор, печь-булерьян, установка которого произведена неправильно, может стать причиной повреждения или возгорания. Поэтому необходимо четко следовать инструкциям. Так как работа печи основана на нагревании холодного воздуха, втягиваемого через нижние концы трубок, утопленных по краям корпуса,  для максимально эффективной работы установка булерьяна в доме должна производиться на уровне пола.

На обычное напольное покрытие, за исключением дерева и фанеры, без подставки булерьян можно устанавливать только при наличии сертификата об эксплуатации. У такого устройства должны быть несъемные несгораемые ножки и карман-улавливатель перед зольником. Понять  процесс поможет видео установки булерьяна.

В остальных случаях в качестве основания используется лист стали 1,5 мм на асбестовой подушке. Его радиус относительно дверцы должен быть не менее 1,2 метров. Подставка должна выступать со всех сторон не менее чем на 30 см. Из этого вытекает еще одно преимущество – установка булерьяна в квартире не требует специального фундамента.

Также тыльная часть булерьяна должна находиться на расстоянии не менее одного метра от стены, а в случае ее покрытия огнестойкой штукатуркой расстояние можно сократить до 80 см.

Особенности дымохода

Правильная установка дымохода булерьян имеет несколько ключевых моментов, без учета которых работа агрегата может быть менее эффективной, а срок его эксплуатации сократится.

Неправильным является дымоход, который поднимается вертикально вверх и, проходя через перекрытия, выходит наружу. Это обусловлено двумя причинами:

• Сбор документации

Для того чтобы получить разрешение от пожарников на проход перекрытия, необходимо собрать множество документов. К тому же, проведение работ обойдется в круглую сумму. Также такая установка булерьяна своими руками невозможна для жителей квартир.

• Отсутствие вывода конденсата от дымовых газов – продукта горения, скапливающегося на стенках трубы.

Лучше сделать вывод через стену и для того, чтобы агрегат служил долго и продуктивно, необходимо наличие экономайзера (вертикальной хорошо утепленной трубы, идущей после дросселя, которая позволяет автоматически подстраивать печь под качество топлива). Найти лучший булерьян и купить его можно у нас на сайте Теплогранд.

• Делать дымоход так, как написано в руководстве по установке — не «улучшать» и не упрощать. Печь очень чувствительна к неправильно сделанному дымоходу.

Тем, кто рассчитывает просто высунуть кусок трубы в форточку — работать не будет. Тем, кто считает возможным поставить неутепленную трубу, — работать будет, но замучаетесь с конденсатом.

Установка и запуск булерьяна

Инструкция по установке и эксплуатации печи-калорифера «БРЕНЕРАН»

ИНСТРУКЦИЯ

по установке и эксплуатации печи-калорифера «БРЕНЕРАН»

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! ПОЗДРАВЛЯЕМ ВАС С УДАЧНЫМ ВЫБОРОМ!

ПЕЧЬ «БРЕНЕРАН» — уникальная конструкция, идеально подходящая для нашей зимы. «Бренеран» идеален для нашей зимы. Внимательно изучите данную инструкцию и правильно пользуйтесь печкой. Установку печи и монтаж дымохода необходимо проводить с соблюдением общих Правил пожарной безопасности. При соблюде­нии всех требований инструкции и Правил пожарной безопасности фирма «ЛАОТЕРМ» дает гарантию на печь «Бренеран» сроком на 2,5 года.

При правильной эксплуатации печи «Бренеран» срок ее службы НЕОГРАНИЧЕН.

НАЗНАЧЕНИЕ. Печь «Бренеран» предназначена для обогрева бытовых и промышленных помещений, це­хов, дачных домиков, коттеджей, изб, теплиц, мастерских, гаражей, строек, для сушки грибов, фруктов, зерна, пиломатериалов и т.д.

УСТАНОВКА. Устанавливать печь рекомендуется не ближе 1 м от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние перед топкой должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, ес­ли горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизо­ляционного материала. В случае установки печи «Бренеран» в помещениях организаций или юридических лиц установку необходимо сдать представителю пожарной охраны.

ФУНДАМЕНТ. Для лучшей циркуляции воздуха через систему труб «Бренерана» приподнимите печь минимум на 200 мм от уровня пола и установите на основании из кирпича, плит, камня или другого негорючего материа­ла. Для удобства обслуживания возможна установка печи на высоте 200 — 400 мм на металлических конструкци­ях. Перед топкой для обеспечения пожарной безопасности должен находиться металлический лист размерами 500×700 мм, толщиной 0,5 мм, расположенный широкой стороной к печи.

ДЫМОХОД. Дымоходы могут быть выполнены из кирпича, металлических труб или жаростойкого бетона. Тол­щина стенок кирпичных дымоходов — не менее 120 мм, бетонных — не менее 60 мм, металлических — 1 мм. Рас­стояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других де­талей кровли из горючих или трудногорючих материалов следует предусматривать в свету не менее 130 мм, от ке­рамических труб без изоляции — 250 мм, а при наличии негорючей теплоизоляции с сопротивлением передачи 0,3 кв. м х град. С/Вт — 130 мм. Металлический и асбоцементный дымоходы должны иметь теплоизоляцию из минеральной ваты или подобных материалов толщиной не менее 150 — 200 мм. Размещать дымоходы следует в удобных для потребителя местах внутри или снаружи здания согласно прилагаемой схеме. Допускается разме­щение дымохода в несгораемых стенах.

ВНИМАНИЕ! ТРУБА ВАШЕГО ДЫМОХОДА ДОЛЖНА ВСЕГДА БЫТЬ ВЫШЕ КОНЬКА КРЫШИ ВАШЕГО ДОМА. ЕСЛИ КРЫША ПЛОСКАЯ, ТРУБА ДОЛЖНА ПОДНИМАТЬСЯ НА 0,5 м НАД НЕЙ.

Дымоход печи не должен иметь горизонтальных участков длиной более 1 м. Минимально рекомендуемая высо­та дымоходов для печей «Бренеран» составляет: тип 00 — 4 м; тип 01 —6 м; тип 02 — 7 м; тип 03 — 8 м; тип 04 — 10 м. Внешний диаметр дымоотводящего патрубка для типов 00, 01 — не менее 120 мм, типов 02, 03, 04 — не менее 150 мм. Дымоход должен быть плотным (при применении металлических труб стыки должны уплотняться него­рючим герметиком). Для чистки дымохода в его основании следует предусмотреть съемную часть (стакан) или отверстие с дверцей. Минимум 2 раза в год проводите чистку дымохода.

УСТРОЙСТВО. Печь «Бренеран» — это цельносварная конструкция из стали, покрытая жаропрочной краской (при первой протопке происходит полная ее полимеризация, которая сопровождается характерным запахом). Печь «Бренеран» состоит из двух камер сгорания: нижней камеры — камеры газификации и верхней камеры — камеры дожигания газов. В передних трубах имеются инжекторы – дожигатели. ЕСЛИ У ВАС ПОЯВИЛОСЬ ЗАДЫМЛЕНИЕ ЧЕРЕЗ ЭТИ ТРУБЫ, ВАШ ДЫМОХОД ЛИБО НЕ СООТВЕТСТВУЕТ ПО ВЫСОТЕ, ЛИБО ЗА­СОРЕН. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор-газификатор).

ЭКСПЛУАТАЦИЯ. Перед разжиганием установите регулятор мощности и регулятор-газификатор в полностью

открытое положение. Затем, используя бумагу и щепу, растопите печь. После того как огонь разгорелся, вы за­кладываете основное топливо, стараясь максимально заполнить объем нижней камеры. ПОСЛЕ ТОГО КАК ОС­НОВНОЕ ТОПЛИВО РАЗГОРЕЛОСЬ, ВЫ ОБЯЗАНЫ ЗАКРЫТЬ РЕГУЛЯТОР-ГАЗИФИКАТОР, КАК МИ- НИМУМ, НА 45 ГРАДУСОВ ОТ ЕГО ПРОДОЛЬНОГО ПОЛОЖЕНИЯ. Тем самым вы переводите печь в ре­жим газификации. Положение регулятора-газификатора, обеспечивающее наилучший процесс газификации, индивидуально для каждой высоты дымохода. При дымоходе, превышающем вышеуказанные минимальные значения, регулятор можно закрывать более чем на 45 градусов от продольного положения. Только в этом режи­ме печь обладает максимальным КПД и теплоотдачей, и только в этом режиме разрешена ее эксплуатация. ПО­МНИТЕ: ЭКСПЛУАТИРОВАТЬ ПЕЧЬ ПРИ ПОЛНОСТЬЮ ОТКРЫТОМ РЕГУЛЯТОРЕ-ГАЗИФИКАТОРЕ ЗАПРЕЩАЕТСЯ!

Регулятором мощности, после того как печь нагрела все помещение, вы можете устанавливать желаемую темпе­ратуру, прикрывая заслонку регулятора. Закрывать регулятор полностью не рекомендуется. Для того чтобы погасить печь, необходимо установить регулятор-газификатор в продольное (открытое) положение, регулятор мощности поставить в вертикальное (закрытое) положение — печь медленно погас­нет.

Печь легко регулируется, и вы быстро освоите этот процесс. Следует учитывать, что каждый тип печи от­вечает за обогрев своего объема помещения при так называемой жилой изоляции (двойные рамы окон, утепленные стены, полы и потолки).

При эксплуатации печи «Бренеран» запрещается: растапливать печь легковоспламеняющимися и горючи­ми жидкостями, применять в качестве топлива жидкости и газы, а также коксующийся каменный уголь без смеси с другим твердым топливом, сушить одежду и иные горючие предметы, удалять золу и угли из неостывшей топки.

ДОБАВЛЕНИЕ ТОПЛИВА. Перед тем как открыть дверцу уже работающей в режиме газификации печи,

ОБЯЗАТЕЛЬНО ПОЛНОСТЬЮ ОТКРОЙТЕ ОБЕ ЗАСЛОНКИ И ПОДОЖДИТЕ 5 МИНУТ. Только после этого открывайте дверцу, подкладывайте топливо, а затем возвращайте заслонки в первоначальное поло­жение.

ЗОЛА. Образование золы незначительно. Полностью удалять ее из печи не надо. НАОБОРОТ, ВЫ ОБЯ­ЗАНЫ СЛЕДИТЬ, ЧТОБЫ НИЖНИЕ ТРУБЫ В ТОПКЕ ВСЕГДА БЫЛИ ПОКРЫТЫ ЗОЛОЙ, что необ­ходимо для нормальной газификации топлива.

ТОПЛИВО. Печь «Бренеран» работает на всех видах твердого топлива: дерево, древесные отходы, картон, тор­фяные брикеты, бурый уголь и т.д. При использовании каменного угля рекомендуется смешивать его с выше­указанными видами топлива. Лучше всего применять крупные круглые поленья длиной с саму печь (колоть дро­ва не надо!). Во всех случаях НАДО СТРЕМИТЬСЯ ЗАПОЛНИТЬ ВЕСЬ ОБЪЕМ НИЖНЕЙ КАМЕРЫ СГОРА­НИЯ — ТОЛЬКО ПРИ ЭТОМ УСЛОВИИ ДОСТИГАЕТСЯ ПЕРИОД БЕСПРЕРЫВНОЙ РАБОТЫ НА ОД­НОЙ ЗАКЛАДКЕ ТОПЛИВА В 8 — 12 ЧАСОВ.

ЭКОНОМАЙЗЕР. Дополнительная установка экономайзера на типах печей 00, 01 после тройника дымо­вой трубы увеличит КПД печи на 5% за счет дополнительного использования тепла уходящих через дымо­ход газов. Сам дымоход после экономайзера охлаждается, но требует увеличения высоты дымохода на 1 — 2 метра.

БРЕНЕРАН СО СМОТРОВЫМ СТЕКЛОМ. Если вы приобрели модель со смотровым стеклом, вы долж­ны, сняв дверцу печи, заменить транспортировочный щиток на жаропрочное стекло. В процессе работы на стекле оседает копоть. После полного остывания копоть смывается горячей водой с добавлением моющих средств. ВНИМАНИЕ! СТЕКЛО НЕОБХОДИМО ТОЛЬКО УСТАНОВИТЬ В КРЕПЛЕНИИ, ИСКЛЮЧИВ ЕГО СИЛЬНОЕ ЗАЖАТИЕ. ПРИ ЗАКЛАДКЕ ТОПЛИВА СЛЕДИТЕ, ЧТОБЫ ОНО НЕ КА­САЛОСЬ СТЕКЛА.







Необходимые условия установки печи Булерьян

Содержание статьи:

Прежде чем устанавливать печь булерьян, надо убедиться в наличие возможнсти притока воздуха в то помещение, где будет стоять печь. Это необходимое условия для полноценного сжигания топлива.

Устанавливать печь следует придерживаясь нескольких условий. Конечно, главное, это обеспечение эффективного отопления комнаты, где предполагается ее установить. Но, нельзя забывать и о том, чтобы к печи оставался хороший подход для осуществления профилактики и освобождения ее от оставшихся продуктов сгорания. Под печью участок пола должен быть сделан строго из несгораемых ингредиентов.

Сама печь булерьян должна устанавливаться на конструкцию, желательно из металла, на возвышении не менее 20 сантиметров от пола. Так же допускается установка на основание, сделанное из кирпичей. Если пол под этой конструкцией или кирпичами деревянный, его следует укрыть листом металла.

Процесс сжигания дров в устройстве оптимизирован, поэтому к металлу, который идет на изготовление дымохода, предъявляются жесткие требования. Так же строго относятся к их монтажу.

Предъявляемые требования к дымоходу

Главное — стойкость к коррозии дымохода. Она обеспечивается нержавеющей сталью, стойкой к кислотам, из которой он делается.

Поверхность дымохода внутри должна быть гладкой и не иметь шероховатостей, для того, чтобы не давать скапливаться там конденсату и обеспечивать хорошую тягу.

Та часть дымохода, которая находится на улице, должна быть теплоизолирована ватой из базальта. Толщина покрытия не менее 30-50 мм.

Установка

Монтировать дымоход можно, либо снаружи здания, либо внутри его.

Работы начинают от патрубка, который отводит дым, стараясь не допускать участков параллельных земле, кроме одного, длинной не более метра, который выходит непосредственно из печи. На выходе из булерьяна, устанавливают тройник, в виде буквы Т. От него отвод дыма идет вверх, используя коленья для преодоления препятствий. В верхней точке на него надевают грибок из термоматериала.

Топливо

Печь эксплуатируется только на твердом топливе. Это древесина всех видов, торф, бумага, картон. Дрова, обычные, колотые и сухие – оптимальный вариант для этой печи. Можно применять и круглые поленья, если они не длиннее топки. Применение угля, газа, горючих жидкостей – категорически запрещено.

ПОМНИТЕ! Основной режим работы печи не связан с интенсивным горением. Это снижает срок службы и разрушает специальное покрытие. Печь покрыта жаропрочной эмалью из кремний – органики. Перед началом регулярной эксплуатации печь необходимо несколько раз протопить. При этом надо максимально обеспечить проветривание помещения, открыв все возможные окна и двери.

Сжигание в печи неорганических материалов, пластмасс, резины, различных изоляционных материалов недопустимо. Продукты их сгорания приводят к загрязнению атмосферы ядовитыми газами и ухудшению окружающей среды.

Заказать печь булерьян от производителя можно на сайте vesuvi-pechi.com.ua.

Канадская печь для дачи «Булерьян»: отзывы. Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет использования инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки оборудована специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Сборка / установка такого типа в доме — это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Отзывы потребителей о печи «Буллерян Классик (тип 00)»

Отзывы о печи «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы экспертов о печи «Буллерджан Классик (тип 00)»

Данные печи «Буллерян» отзывы профессионалов заслуживают хорошие. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долгое время сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина — 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьянский край (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Булерьян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Эта канадская печь «Булерьян» отзывы специалистов заслуживает не такого восторженного отзыва, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, да и гарантия производитель дает большие. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем не возникает, а периодически убирать золу не так уж и сложно.

Печи булерьян тм канадские духовые шкафы — Новослав, ООО Киев (Киев, Украина). Купить Печи булерьян ТМ CANADIAN OVENS Киев (Украина)

«Печь канадская» так называемая «печь булерьян» применяется там, где необходимость не зависимого и дешевого отопления.Это жилые и производственные помещения, ангары, магазины, мастерские по обработке дерева и столярных изделиях. В печи можно сушить пиломатериалы, а также древесные отходы, используя их в качестве топлива.

Имея каминную печь и смонтировав систему воздуховодов, можно обогреть пару разных комнат или весь дом. При этом мы получаем быстрый нагрев воздуха в помещении, энергонезависимость, отсутствие эксплуатационных затрат и т. Д.

Особенно важно использовать печь там, где нет других источников энергии (электричество, центральное отопление, газ) или теплоснабжение не постоянное.Для таких помещений в вопросе отопления поможет «канадская печь».

Есть шесть типоразмеров печей, которые отличаются друг от друга своей мощностью. Каждый из них рассчитан на определенную площадь помещения 100, 200, 400, 600, 1000, 1300 м 3.

Печь отопительная запатентована в Украине (патент Украины № 145 на полезную модель «Печь металлическая для нагрева воздуха») и сертифицирована Госстандартом Украины.

Технические характеристики печи
Имя	КАЛГАРИЯ Тип 00	Ванкувер Тип 01	МОНРЕАЛЬ Тип 02	QUEBEC Тип 03	ТОРОНТО Тип 04	ONTARIO Тип 05
Объем помещения, м 3	100	200	400	600	1000	1300
Максимальная мощность, кВт	6	одиннадцать	18	26	35	45
Размеры (высота, толщина, ширина), см.	65х54х69	75х57х82	85х59х200	90х62х213	96х71х236	103х75х250
Масса, кг	67	96	127	155	218	240

Что такое печь «Буглер» с водяным контуром и где она применяется.Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы «Булерьян» появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров. м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи.К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт. Диаметр дымохода 120 мм.Марка используемой стали — 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме. Такие печи устанавливаются в производственных помещениях.Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Кантри 00»

Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода — не более 7 метров.Печь топка классифицируется как закрытая.

Обеспечивает метод напольной укладки. Материал теплообменника — сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описанные печи «Булерьян» с водяным контуром более подходят для использования в частных домах.Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается аппарат «Страна 02»?

Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм.Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнуты на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается.Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели — 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг.Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров.м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки — открытый.Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный кожух и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели — 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров.Дымоходы можно устанавливать различного диаметра.

Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе — 76 мм. Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» — 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника — нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф.В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес данного агрегата — 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций — две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Булерьян размеров. Схема работы отопительных печей булерьян

Печь Булерьян часто называют печью без изъянов.И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Конструкция и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой). Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты.

При этом не требует сложной регулировки и регулировки, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор.

И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей.В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3.

Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние трубы, движущийся по трубам нагревается и выходит уже горячим. В активной фазе горения мощность может достигать 120 ° C или немного выше.

За минуту перекачивается от 4 до 6 кубиков, поэтому комната очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм).Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.

Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения. Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу.Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают.

Потом поднимается дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов. С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но… В участке дымохода длиной 15-30 см происходит вторичное выгорание газов.

Горение не постоянное, а периодическое: мигает, затем гаснет.

Фирменный Блерджан с экономайзером. Он устанавливается на заводе и дает подробные рекомендации по монтажу дымохода, поэтому не нужно ничего придумывать.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используйте теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и др.)слой 3-5 см в зависимости от характеристик материала).

Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Объем сжигаемого газа увеличивается, но из-за ограниченного объема он забивает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения заслонки. Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

Задвижка на выходе из топки

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант.

Заглушка приварена к металлическому стержню, с помощью которого она подвижно прикреплена к трубе.Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность.

Причем, даже без последнего дожигателя в трубе, прибор используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций.К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться.

Прямо как обжечься горячим футляром: при нормальной работе его температура всего 50-60 ° С, что для ожога явно недостаточно.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Сначала поставили сухое быстро горящее топливо.

Огонь горит при открытой заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от четырех до шести кубометров воздуха, а температура на выходе составляет около 140 ° C.Так что даже приличная комната не требует много времени.

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллерьяны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой).В таком положении топливо тлеет, и процесс идет пошагово. Из труб выходит воздух, нагретый до 60-70 ° C, а температура корпуса печи составляет около 50 ° C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена.

А все лишнее просто улетает через дымоход на улицу.

Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Установка «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянные без штукатурки — не менее 1000 мм;
• слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм.

При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать термостойким герметиком.

Разрешены оба типа вытяжки дымохода: через крышу или в стену

Разрешены оба способа выведения дымохода через стену и потолок.Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется оборудовать проход через перекрытие и крышу с соблюдением всех противопожарных мероприятий. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Производят отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, так как у каждой модификации свой теплоаккумулятор. Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы.

Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадский Булерьян. Модели разной мощности

Канадские печи «Булерьян» также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Булерьян. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений. Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме. Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. От него уже можно разводить воздуховоды в комнатах

.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха.Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам. Как правило, при проектировании системы учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды.У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква».

Но принцип работы для нагрева воды плохо подходит: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим.

Хотите водяное отопление — купите обычный водогрейный котел длительного горения или пиролизный. Так будет эффективнее.

Отзывы о «Булерианях»

С отзывами все очень просто: все, кто эксплуатирует печь, довольны, очень довольны или «довольны до ужаса» (последнее предложение — цитата из отдельного сообщения).Единственное, что активно обсуждают, — это эффективный план распределения тепла для обогрева большого количества помещений.

С чем сталкивается при эксплуатации: зарастание сажей дымоходов, которые необходимо время от времени чистить.

Еще о чем нужно помнить (опять же из опыта эксплуатации): нельзя сузить дымоход, тогда регулировать Булерьян будет либо очень сложно, либо невозможно (это регулировка положения заслонки и дроссельной заслонки для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс влияет на все сферы жизни. Не остались без внимания и системы отопления, работающие на твердом топливе.

Канадские печи типа Булерьян пользуются спросом, так как можно выбрать вариант, наиболее подходящий для конкретных размеров помещения. Мощность и функционал, внешний вид и устройство зависят от модели.

Принцип действия и устройство устройства необходимо знать, чтобы использовать нагревательные печи Булерьян с максимальной эффективностью.

Конструкция печей Булерьян рассчитана на использование в работе твердого топлива — дров, реже угля или прессованных древесных отходов. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — разновидность буржуйки, Булерьян внешне представляет собой стальную бочку с трубами, которую можно размещать над и / или под конструкцией.Он сочетает в себе пиролизный тип горения и функции конвекционного нагревателя. Тепло, выделяемое при сгорании топлива, сразу уходит в трубы (воздуховоды), что увеличивает производительность его работы до 80-85%.

Устройство печи Булерьян на фото (в разделе)

Конструктивное устройство печи Булерьян:

• На самой большой части конструкции — отсеке сгорания размещенного твердотопливного элемента (занимает 85% объема) — происходят процессы первичного воспламенения и образуются продукты пиролиза.
• Отсек дожигания топлива (25% внутреннего объема агрегата) — поступают продукты пиролиза, после сгорания остаточного топлива происходит образование пламени, процесс сопровождается выделением высокой температуры.
• Форсунки — трубки для подачи в камеру дожигания воздуха (необходимы для проведения реакции горения продуктов пиролиза).
• Трубы конвекционного процесса — этот элемент пиролизной печи Булерьян изготавливается из толстых металлических труб.Они получают тепло, выделяющееся в процессе горения, которое через отверстие в трубах уходит в помещение в виде струй теплого воздуха.
• Регуляторы — эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха на форсажную камеру. Температура выходящего воздуха регулируется.
• Дымоход (с резервуаром для сбора конденсата или без него) предназначен для отвода продуктов сгорания.
• Пепельница (находится внизу конструкции).

Современные буржуйки Булерьян используются в разных сферах — для отопления жилых домов, промышленных или садоводческих построек. Продуманное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

• В топку загружается необходимое количество дров (можно добавить немного бумаги или смеси для розжига, чтобы облегчить процесс прикрытия пламени).
• После того, как пожар обязательно разгорится, необходимо ограничить поток воздуха.
• Происходит процесс пиролиза — возгорание под действием вторичного воздушного потока.

Схематическое изображение принципа действия

Тепло, выделяемое в процессе активного тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности камеры сгорания трубы у основания теплообменника, если печь собирается своими руками, необходимо сварить листовой металл между собой.

Важно! Количество тепла, выделяемого агрегатом, достаточно для создания полностью работающей разводки труб, которые обогревают другие комнаты или комнаты.

Нагретые под действием огня газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность топки и площадь обогреваемого ею помещения, то нужно будет класть топливо 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

• Высота — 71-96 см.
• Ширина — 49-75 см.
• Глубина — 69-150 см.

По группам:

• Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
• Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
• Группа 02 — 85 см, ширина — 85 см, глубина — 99 см.
• Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей здания, в котором предполагается работа устройства.Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

• Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
• Группа 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учтите и потребность в мощности. В зависимости от модели выдают 6-45 кВт. Объем помещения, которое можно отапливать агрегатом (м3) -100-1300. Количество трубок — 7-16.Самый маленький булерьян может обогреть небольшой коттедж (до 100 м3) или теплицу.

О водяных баллончиках

Булерьян может одновременно проводить отопление и нагрев воды. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян — печь с совмещением функций схемы и устройства аналогична обычной модификации, в которой для полноценного обогрева используется конвекция воздуха.

Пример воды булерьяна

Характеристики устройства:

• Вокруг камеры сгорания есть трубы.
• Основной принцип действия — химические процессы: пиролиз или газообразование.
• Трубы наполняются не горячим воздухом, а нагретым теплоносителем.

Эксплуатация печи Булерьян с водяным контуром осуществляется по следующей схеме:

• Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
• Внизу коллекторов специально смонтирован выпускной патрубок, необходимый для возврата жидкости в систему.
• На верхнем элементе есть труба, необходимая для подачи теплоносителя в систему.
• Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит в процессе нагрева печи.
• Создано желаемое давление (выбирается настройкой).
• Происходит циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
• Жидкий теплоноситель движется по трубам к отопительным приборам (батареям, конвекторам), которые расположены в помещениях (жилых комнатах, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается в систему через слив на нижнем коллекторе.

В этом случае газ, образующийся при сгорании твердого топлива, участвует в процессе нагрева. Для этого в конструкции топки предусмотрены две, а не одна камера сгорания — в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева помещения для дров рекомендуется перевести котел в режим газогенерации.На этом этапе работы топливо не горит, а тлеет. Это позволяет увеличить время тепловыделения, но при этом система будет работать автономно.

Особенность — эффективность остается такой же, как при сжигании дров или другого твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получать горячую воду для хозяйственных нужд, если трубы подсоединить к специальной емкости.

До 100 градусов вода нагревается за 30-40 минут, в зависимости от модели, выбранной для использования, для чего требуется около 2.5 кВт энергии.

Бескамерные бульдозеры

Что такое печь Булерьян без труб? Это модификация обычной печки с теплозащитным экраном, к которому добавлен дожигатель. Изобретатель — профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова аналогичны обычным Булерьян, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое КПД и можно ли его улучшить?

КПД Булерьяна в зависимости от габаритов и мощности, а также правильности настройки составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на единицу.

Важно: КПД может снизиться, если мощность печи меньше максимально допустимой площади для выбранной модели дома или другого сооружения.

Печь булерьян имеет следующие недостатки, которые могут негативно повлиять на этот показатель:

• Использование угля снижает тепловые характеристики.
• КПД соответствует обещанному только при использовании сухой древесины.
• 60% газа уходит в дымоход.
• Необходимо правильно отрегулировать процесс ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то эффективность повысится. Установка стекла для булерьян печи (в дверце топочной камеры) создаст в доме эффект камина.

Заключение

Канадская технология, по которой производятся отопительные котлы и их аналоги в других странах, является эффективным источником тепла при невысокой стоимости твердого топлива.Правильная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и размера помещения, чтобы КПД был оптимальным. Для обогрева сразу нескольких комнат и / или бытовой воды рекомендуется подбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации.

Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь Булерьян — особенности конструкции и монтажа, достоинства и недостатки, как правильно топить

Печь способна сохранять тепло и уют в доме при любых погодных условиях. Многие владельцы домов, дач знают, как важно найти оптимальный способ отопления.

Печь Булерьян поможет отапливать дом в отопительный сезон, она легко выдерживает даже суровый канадский климат.Владельцы одноэтажных домов, производственных помещений отдают предпочтение этому способу воздушного отопления.

Агрегат считается самым надежным, экономичным, простым в использовании.

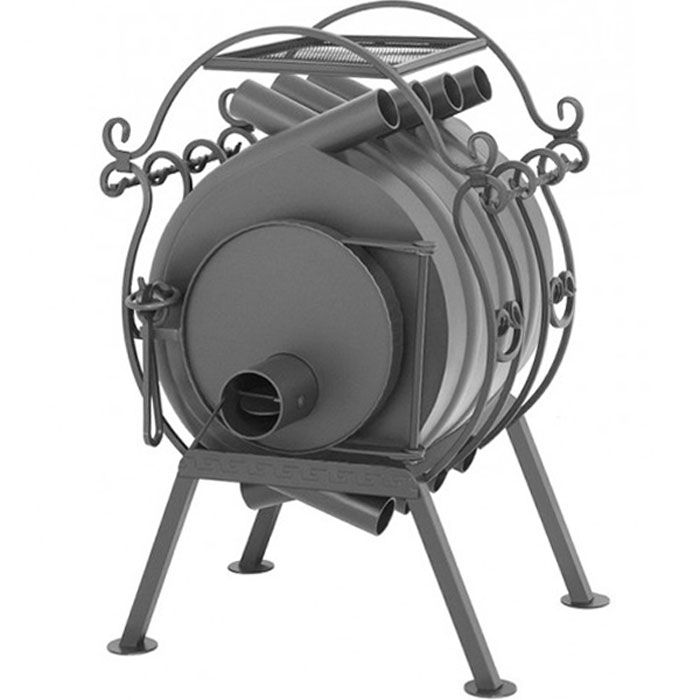

Что такое печь Булерьян

История гласит, что устройство было разработано технологами, и оно предназначалось для мобильных бригад лесорубов. Печь Булерьян — твердотопливный прибор конвекционного типа для автономного отопления. Печь Булерьян (буллерян) производится в Германии.

Есть еще российский аналог — бренеранская (бренеранская) печь.Функциональной разницы нет, конструкция идентична. Существуют вариации плиты с варочной поверхностью для приготовления пищи, что делает ее еще более комфортной для домашнего использования.

Устройство подходит для отопления жилых домов, бань, гаражей.

Широкая герметичная дверца топки имеет воздуходувку (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых на 2/3 диаметра размещены трубки батарей (трубы могут быть круглыми, квадратными).Такой прибор Bulerjan обеспечивает высокую теплоотдачу в режиме распада.

В нижней части печи находится поддон в виде решетки из железа или стали. Верхняя перегородка имеет проемы.

Пространство над верхней перегородкой — дожигатель в режиме затухания. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боров.

Дымоход для булерьян имеет калитку, устанавливается там, где наматываются трубы. Этот дымовой дроссель может управлять режимом горения.

Карбон всегда летает по трубе и не попадает в помещение из-за того, что дроссель с заслонкой не в состоянии заблокировать тягу.

Подогреватель экономайзера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, предназначена для сжигания дымовых газов. В экономайзере газ вспыхивает и образует пробку — интенсивность пламени в топке спадает.

Когда пробка остывает, она перескакивает — горение снова усиливается.Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно самостоятельно изготовить печь из баллона.

Принцип действия

Печь может работать в двух режимах: растопка и газификация. Принцип действия Булерьяна напрямую зависит от режима. В первом режиме печь быстро нагревается до максимальной температуры с минимальным количеством топлива.

Помещение отапливается быстро, так как печь способна производить 4 кубических метра горячего воздуха в минуту. В режиме газификации воздух нагревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а заслонка закрывается до минимума.

В этом режиме печь может проработать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые приборы для отопления.Печь Булерьян с водяным контуром актуальна на дачах и промышленных помещениях. Основные характеристики аква-булерьяна:

1. Поверхность печи с водяным контуром не очень горячая, поэтому ее можно установить в небольшом помещении.
2. Котел можно эксплуатировать при условии естественной циркуляции теплоносителя.
3. Для большинства моделей сделайте бетонную подставку для установки.
4. Внутри кожуха находится камера сгорания. Трубки с жидкостью плотно прилегают к камере, благодаря этому происходит быстрый прогрев.

Достоинства и недостатки

Плюсы булерьяна:

• Воздух быстро нагревается и распределяется по воздуховодам.
• Помещение прогревается равномерно.
• Простота эксплуатации и монтажа, минимальный расход топлива.
• Печи с высоким КПД.
• Печь может работать на полной вкладке до 12 часов.
• Корпус печи нагревается меньше, чем у других типов печей.

Минусы Булериана:

• Обязательное наличие изолированной трубы.
• Требования пожарной безопасности затрудняют размещение. От корпуса до стены должно быть не менее 1 метра.
• На трубах образуется конденсат из сажи, воды и смолы. При горении в комнату проникает неприятный запах.

Достоинства и недостатки Булерьяна говорят о том, что за эффективным прибором следует следить. Очистку труб от конденсата необходимо производить не реже 1 раза в год.

Особенности размещения конвекционной печи не вызовут затруднений при установке.Благодаря быстрому прогреву помещения и невысокой цене многие готовы купить печь булерьян.

Канадская печь

— недорогой вариант и впишется в любой интерьер.

Как утопить Булерьян

Производитель рекомендует использовать древесину из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого нагрева.

На первом этапе воздух прогревается до 120 ° С и помещение интенсивно прогревается.После начала тления корпус конструкции остывает до 55 ° C, а из аккумуляторов выходит воздух с температурой до 70 ° C.

Не стоит пытаться повысить температуру горения с помощью угля или кокса, это не только навредит металлу, но и снизит КПД.

Отопление Булерьян следует по инструкции:

1. Разжигаем печь с помощью легковоспламеняющегося топлива: картона, бумаги, стружки. Закладки должно хватить на 15-20 минут.Топливо должно превратиться в уголь за 2-3 минуты до того, как комната полностью прогреется, тогда вам понадобится сноровка.
2. При горении нужно закрыть дверь, но дроссельная заслонка и заслонка остаются открытыми.
3. Дрова лежат на углях до упора. Можно положить целиком.
4. Установите дроссельную заслонку в желаемое положение, при этом заслонка должна быть полностью закрыта.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году была изобретена первая печь, которая по эффективности и производительности была одной из лучших в мире.В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с печью и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло элементы от них обоих.

Печь основана на принципе конвекции. Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс горения древесины. Принцип их работы очень прост.Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже нагретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. При большой площади обогрева печь становится каплевидной. На конструкции снаружи идут трубы. Для максимальной теплоотдачи они припаяны к конструкции и говорят только на треть.

Печь топочная состоит из трех частей.Под топкой размещается колосниковая решетка или огнестойкая сетка. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек также называют вторичной камерой. Он сжигает газы, которые выделяются в процессе горения дров. Сгорание топлива в самой топке не полное. Выделенные продукты сгорания попадают в дымоход.Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход криволинейный, есть экономайзер. Благодаря этому устройству происходит вторичное выгорание газов. Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс горения дров регулируется воротами. Затвор представляет собой заслонку возле выхода из топки, регулирующую интенсивность тяги.Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение заслонки, можно регулировать интенсивность топки.

Печи Булерьян достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3-х часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь справится с такой задачей.

Выдержать тепло тоже не сложно. Булерьян — экономичная печь, требующая кладки дров всего два раза в день.

Достоинства и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесоводы в канадской тайге. С собой нужно было таскать компактную печь, в которую нужно было редко кидать дрова, а также очень быстро согреваться от ее тепла. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

• Компактность. Печь, способная обогреть 100 м3, весит всего 50 кг.
• Быстрый обогрев помещения.Небольшое помещение объемом 30 м3 можно обогреть печкой Булерьян менее чем за полчаса.
• Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому нет необходимости часто бросать в топку новый горючий материал. Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о том, что вырвало дрова.

Несмотря на то, что печь имеет очень продуманную конструкцию, все же есть несколько недостатков:

• Сажа. Из-за того, что не все продукты горения остаются в топке, сажа уходит в дымоход.Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также из-за этого в процессе растопки может возникать неприятный запах.
• Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а древесина медленно тлела, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
• Пыль от продуктов сгорания. Теплоотдача в модели булерьян происходит с поверхности топки. Металл нагревается, за счет чего скапливающаяся на нем пыль горит.Из-за этого воздух становится несвежим, также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то минусы Булерьяна пока не существенны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Популярные модели печей Булерьян

Печи на воздуховодах выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печь начали производить в России. Покупка печи Бренеран стала возможной с 2005 года. В этом году официальный производитель печей, российская фирма «Лаотерм» решила переименовать печь в Булерьян. Это было связано с усовершенствованием конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент существует множество популярных печей известной марки.

Breneran AOT-14

Эта модель одна из самых громоздких, но способна обогреть большое помещение до 400 м3. Модель Breneran AOT-14 весит соответственно — 130 кг. Хотя стоит отметить, что многие печи, предназначенные для небольших помещений, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Продолжительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина полоски не должна быть больше 80 сантиметров.Дымоход подключается к задней части печи.

Такая печь подойдет для отопления всего коттеджа.

Aqua breneran

Модель Aqua-Breneran представляет собой улучшенный вариант печи, поскольку нагрев происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и цехах. Такой духовой шкаф может обогреть помещение объемом 600 м3. Правда, полную установку горючих материалов нужно проводить каждые 6-8 часов.

Конструкция изготовлена ​​из стали и покрыта термостойкой краской. В отличие от классических печей, в ней есть дополнительный резервуар для воды. Печь имеет два регулятора. Один стоит на двери и регулирует интенсивность тепла. Второй — на трубе дымохода. Это регулятор газификатора.

Aqua-Brenar — отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная плита, которая выручит, если в комнате нет плиты. Подходит для отопления помещения объемом 100 м3. В этом случае совместить две функции — приготовление пищи и обогрев помещения — к сожалению, невозможно. В режиме тления Breneran AOT-08 будет нагревать помещение в течение получаса. А во время горения стоит пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровая емкость с водой кипит 30 минут.

Breneran-AKVATEN

Модель AKVATEN — уникальная печь, аналогов которой нет. Печь аналогична по конструкции другим моделям Булерьянова, но все же имеет важные отличия в своей конструкции.

Печные трубы подсоединяются к радиаторам, по которым течет вода. Устройство труб такое же, как и в воздушных версиях печи Булерьян. Вода поднимается по сливу в трубы самотеком.Коллектор давления поднимает жидкость на высоту до 8 метров.

Как и другие модели Breneran, AKVATEN имеет в топке несколько регуляторов интенсивности нагрева. Печь изготовлена ​​из высокопрочной стали, которая защищена от коррозии слоем специальной краски.

Зимой, если нет возможности разместить твердые горючие материалы в баке топки, можно использовать для обогрева электронагревательный элемент мощностью 1 кВт.

Можно ли самостоятельно сделать печь Булерьян?

Вот уже более 20 лет секреты создания печей Булерьян остаются в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной марки. Купить печь Булерьян можно не только у «Лаотерм», но и у других производителей. Правда, по качеству такие печи будут намного уступать. Также возможно спроектировать печь Булерьян самостоятельно.

Печь изготовлена ​​из труб для конвекционных теплообменников и стальных листов. Строить печь нужно самостоятельно в несколько этапов:

1. Трубу необходимо разделить на 8 равных частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть изогнуты одинаково.
2. В двух трубках необходимо сделать надрезы и вставить в каждую трубку длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Следует тщательно заварить стык. Эти трубы нужно будет использовать у дверцы духовки.
3. Трубы накладываются друг на друга, причем первая труба концами слева, вторая — справа, третья — слева и т. Д.Перегородка изготавливается из стали и устанавливается внизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывают металлическими листами. Из этого материала также изготовлены передняя и задняя стенки с отверстиями для дымохода и дверь соответственно.
4. Дымоход необходимо делать с учетом приспособления для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также вентилятор, который будет крепиться к двери. Все эти детали можно изготовить самостоятельно из листового металла.

Делая духовку своими руками, убедитесь, что все детали конструкции идеально подходят друг к другу. Перед проверкой работы необходимо предварительно рассчитать габариты топки и обязательно подключить ее к дымоходу.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — он достигает 80%.

Булерьян — печь длительного горения. Он позволяет быстро и качественно прогреть любое помещение.И еще стоит отметить, что топливо расходуется очень экономно.

В России эти печи называют по-другому. Помимо булерьяны используются следующие обозначения: «буллериан», «бренеран», «булериан» или «буллериан». Предлагаются конструкции пяти различных типов мощности, самый большой из которых рассчитан на обогрев дома до 1000 кубометров. Сделать Булерьян можно своими руками. С этой задачей легко справится профессиональный сварщик. Для этого понадобится несколько инструментов: сварочный аппарат , трубогиб, молоток, трубы диаметром 50 мм и листовой металл 5 мм.

Печь довольно проста в установке. Требует небольшого количества времени в помещении. Полностью работает в автономном режиме. Воздух в помещении прогревается по всему объему равномерно.

Для работы есть твердое топливо другого типа, к качеству которого нет завышенных требований. Вся конструкция очень экономична и удобна в использовании. Также реализована возможность управления всем процессом горения, что позволяет добиться повышенных значений КПД.Эти модели рассчитаны на обогрев помещений разного объема. Для работы изделию потребуется небольшое количество используемого топлива. Подходит для использования в помещениях любого типа. Обеспечивает качественный обогрев на одной закладке дров в течение 12 часов.

Печное устройство

Применение печей данных конструкций

Отопительная печь для теплицы

Чаще всего для обогрева теплиц используют печи, так как они безопасны и очень экономичны. Печь Булерьян отлично нагревает воздух, хотя для нагрева водяного пара не годится.Если вы хотите купить обогреватель такой конструкции для бани, заранее уточняйте у продавца адрес парилки, где он уже использовался.

Для теплиц эти печи незаменимы. Идеально подходят для любой древесины.

Булерьян духовка своими руками

Чтобы приготовить духовку своими руками, необходимо внимательно разобраться в ее схеме и понять основной принцип ее работы.

Комплектующие

Цельнометаллическое изделие состоит, как правило, из небольшого количества элементов и деталей.. Основой печи считается печь цилиндрической формы с примыкающими к ее стенкам изогнутыми металлическими трубками.

Дверца для загрузки топлива расположена в передней части топки. Используя устройство Power Mode, вы можете легко менять режимы записи.

В топке есть вторичная камера сгорания и специальный выпускной патрубок . Подключитесь к нему. Для повышения КПД этой печи в обязательном порядке необходимо обеспечить качественную теплоизоляцию дымохода.Для этого идеально подойдет обычная минеральная вата. Не забывайте, что для подачи воздуха к месту горения необходимо оборудовать воздуходувку.

А вам понадобится маленькая зольница. В основе работы печи Булерьян лежит физический метод конвективного теплообмена, то есть движение тепла, происходящее характерным образом.

Все трубы снаружи печи жестко сварены и при этом отлично нагреваются. В них тепло начинает передаваться воздуху.И это постепенно начинает поступать в комнату. При этом в нижней части трубы создается определенный вакуум, за счет чего холодный воздух поступает в нее из нижних слоев помещения. Этот процесс будет продолжаться непрерывно, пока дрова не будут вынуты из духовки.

Печи данной конструкции смело можно отнести к более эффективным нагревательным механизмам из всех, работающих на твердом топливе. Сегодня есть только один тип устройства, который по эффективности превосходит эти печи, и это высокотехнологичные котлы.

Топливо в них сгорает почти на 100%. Для работы печи рекомендуется использовать торфяные брикеты, древесные отходы, дрова из различных пород древесины. Использование угля нежелательно, так как велика вероятность повреждения отдельных частей топки.

Использование жидкого и газового топлива категорически запрещено. В настоящее время некоторые называют Булерьян гибридом печи и русской дровяной печи длительного горения.

Устройство Булерьяна и меры безопасности при установке

Ниже рассмотрим рекомендации по установке печи Булерьян.

Прежде всего, топка должна располагаться на определенном расстоянии от легковоспламеняющихся предметов.

Перед плитой оставьте свободную зону, около 1200 мм. Вся конструкция установлена ​​на негорючем основании, имеющем по краям специальный защитный экран. После установки необходимо произвести контрольную топку, при этом может появиться неприятный резкий запах. В следующих печах этого не будет. КПД печи достигает 80%.

Перед использованием необходимо установить духовку на один из двух режимов:

1. Газифицированный режим. Топливо в этом случае будет гореть постоянно. Температура во всей системе будет поддерживаться в определенном диапазоне. И топливо будет добавляться по мере сгорания предыдущей вкладки.
2. Быстрый нагрев. В этом случае топливо будет добавляться непрерывно. Когда воздух в помещении прогреется до определенной температуры, плита просто перестанет работать.После снижения температуры ниже установленного значения его снова можно топить.

Печь отопительная булерьян своими руками пошаговая инструкция

Первое, что нужно сделать — это подготовить к эксплуатации металлические листы, после чего вырезать необходимое количество трубчатых заготовок определенных размеров. После этого нужно придать им желаемую форму, для этого воспользуйтесь трубогибом.

Все трубы должны иметь одинаковую форму и радиус кривизны.А на конце трубы нужно оставить прямой участок необходимой длины.

Установив все заготовки вертикально, необходимо выполнить их точечную фиксацию.

После этого монтируются заготовки для изготовления верхней части топки. . В результате мы получаем основу нашего будущего дизайна. Также при работе следует соблюдать строгую симметрию. Необходимо исключить различные перекосы кадра.

Чертеж печи

Для подачи кислорода в топливный бак необходимо установить конвекционные трубки.Для этого к передним «ребрам» конструкции необходимо приварить тонкие патрубки.

Сделайте надрез на внутренней стороне рамы, запустите инъекционные трубки и закройте отверстие.

Детали и элементы будущего корпуса печи выполнены из листового металла. Количество этих элементов должно соответствовать количеству подготовленных для конвекции. Заготовка прикрепляется к трубе и в нескольких точках прикрепляется сваркой.

Отрезок трубы диаметром около 100 мм идеально подходит для удаления дыма.. Прикрепляем заднюю стенку, с отверстием для отвода дыма и точечным креплением. Далее привариваем трубу для удаления дыма.

Выполняем переднюю стенку, не забывая при этом предварительно вварить в нее кольцо для следующего стыка дверцы духовки.

Выполнив предварительную примерку, прихватываем эту деталь и двумя уголками нужно обозначить будущее дно.

На этом этапе наступает сложный для мастера элемент печи — входная дверь. Необходимо обеспечить ее плотное прилегание к передней стенке топки. Ведь от качества подгонки будет зависеть КПД печи.

Заготовка изготовлена ​​из толстого металлического листа в виде круглой пластины. В его нижней части будет патрубок с вентилем. Дверь должна быть распашной, и только после этого к ней приваривается запорное устройство.

Необходимо в передней стенке топки сделать круглое отверстие и приварить к нему металлическое кольцо. Этот элемент нужен для более плотного закрытия двери.

Еще нужно приварить два металлических кольца по краям двери, разного диаметра. Далее их нужно заклеить прокладкой из асбестового специального шнура.

После этого проводим зачистку всех сварных швов и приступаем к косметической шлифовке всей поверхности.

По собственному опыту знаю, что покупка даже самой простой отопительной печи может нанести серьезный удар по бюджету обычного человека. Изучив множество доступных конструкций печей, я решил отдать предпочтение булерьян.Самодельная модификация известной зарубежной отопительной печи отлично прижилась в моем гараже.

Духовка булерьян своими руками — чертежи и схема сборки

Сначала я подготовил все необходимое для постройки булерьяна своими руками. В первую очередь мне достались дрель с набором сверл на все случаи жизни, болгарка с дисками из комплекта, сварочный аппарат, хомуты и прочие мелочи из кладовой.

С материалами пришлось повозиться. Чтобы Булерьян был по-настоящему надежным и качественным, я решил сделать его из жаропрочной котельной стали.Этот материал способен обеспечить действительно долгую и надежную работу отопительного агрегата. Найдите его в собственном доме или купите упомянутый материал в специализированном магазине.

Я также использовал стальной лист толщиной 4 мм. Листа размером 100х200 см мне хватило. Дополнительно потребовалось немного (40х70 см) стального листа толщиной 6 мм, примерно 4 метра трубы диаметром 11 см, примерно 10 м профилированной трубы размером 57х4 мм. Кроме того, я купил ручки, петли и замки для устройства дверей, подготовил отрезки 35-сантиметровой трубы и вообще несколько металлических заготовок на всякий случай.

Самодельный булерьян: подробная инструкция

Сначала гнул трубку 57мм. Для этого используйте специальный инструмент — трубогиб. Отрежьте трубу под 120 см, а затем согните радиусом 225 мм.

В итоге у меня получилось 8 труб. По конструкции булерьяна я установил по 4 трубы с каждой стороны, расположив их в шахматном порядке. В результате глубина нагревательного блока составила 45,6 см.

Потом сделал вывод в виде буквы «Т». Потом устанавливаю на булерьян.Такая конструкция будет одновременно удалять дым и собирать конденсат. В конце тестируем. Если все сделать правильно, дым поднимется вверх, а конденсированная влага потечет вниз.

Кран нижний. Очень удобная штука. При скоплении конденсата достаточно просто повернуть кран и вся влага уйдет. Пробовал держать кран постоянно открытым, лучше этого не делать — есть лишняя тяга.

В отводе он установил демпфер для регулирования тяги, а также интенсивности горения в булерьян.

Аналогичная, но уже глухая заслонка была закреплена на приточной двери.

Для крепления створок закрепите на их осях пружины. Он сильнее затягивает клапаны в трубе и лучше фиксирует их в нужном положении. В общем, закрылки «ходят» на 90 градусов.

Я взял трубу 350х4 и вырезал из нее два куска по 4 см. Отрезаем один кусок и растягиваем, выворачивая. В щель я вставил трактир размером 4х4 см. В итоге я получил 2 кольца диаметром 35 и около 36 см.То есть одно кольцо должно спокойно, но твердо входить во второе.

Второе кольцо на передней стенке булеры.

Кольца, приваренные к назначенному месту. Что побольше, взял за дверь. Из хвостовика сделали третье кольцо — внутреннее для двери. В результате он попал внутрь кольца на дверце печи и ее стене. Зазоры между кольцами двери заделаны асбестовым шнуром.

Дверь должна закрываться как можно плотнее — это необходимо для нормального газообразования.Конечно, конвекционные трубы вполне справляются с этим, однако, тщательно протестировав конструкцию, я понял, что именно герметичная дверь в сочетании с дозированной и контролируемой подачей воздуха делает производство газа более эффективным. Поэтому лучше потратить немного больше времени и качественно заклеить дверь.

Приварил к двери теплозащитный экран на проставках. Потом приварил уголок к экрану. Благодаря уголку будет обеспечено более равномерное распределение воздуха. Кроме того, уголок не позволит дереву попасть на крышку при закрытии.

После этого я сделал разрез в первой паре труб и вставил туда нагнетательные трубки. Я использовал трубки диаметром 1,4 см. 15 см по длине хватило. Как по мне, это лучший вариант. Установленные трубы будут постоянно сообщаться с топкой посредством конвекционных труб, обеспечивая тем самым горение.

Потом сварил каркас из стальных труб. Не забываем: инжекторные трубки вставляются в первые патрубки. Следующие трубы являются самостоятельными.

Затем я сделал перегородку из толстого (как я взял около 6 мм) листа металла. По возможности используйте металл максимальной толщины. Он будет очень сильно нагреваться в камере сгорания и при недостаточной толщине очень быстро сгорит. Перегородку лучше всего делать по выкройке — так удобнее. Сама форма изготавливается из плотного картона по размеру.

Собираю каркас печки. Установить перегородку

Потом прокипел место между конвекционными трубками.Также используются выкройки. Сначала сделал их из плотного картона, а потом вырезали из жаропрочного металла.

Сделал замок. Конструкция самая простая: эксцентрик захватывается петлей, прикрепленной к стенке печи, и при прокрутке прижимает дверцу к корпусу.

Сделать такой замок своими руками не очень просто, но возможно. Необходимо использовать фрезу и токарный станок. Сама же конструкция, как я уже сказал, предельно проста. При этом блокировка очень эффективна.

Петли резцы. Можно использовать любой подходящий аналогичный препарат.

Затем я закрепил инжектор воздуха в верхней части лицевой стороны корпуса. По сути, позволяет дополнительно регулировать горение в топке самодельной булерьяны. Инжектор будет открываться и закрываться при повороте отверстия в трубках.

Приварены к булерьяну ножки.

Установил дымоход и загрузил пробную партию дров.

Затопленный булерьян. Все прошло нормально.

На этом печка готова. Скажу заранее: на практике все немного сложнее, чем на словах. Но вы можете получить плиту с КПД 75-80% при минимальных финансовых затратах. Такой булерьян сможет обогреть практически любое пространство — от сарая до гостиной.

Немного применив такую ​​печку, решил ее усовершенствовать. Если хочешь, можешь сделать то же самое, что и я.

Особенности устройства рассматриваемой печи таковы, что она изначально может качественно и равномерно распределять кислород внутри себя.Трубки снизу всасывают холодный кислород, а из установленных сверху — нагретый воздух. При желании можно обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и приварил от них переходники к расположенным ниже отверстиям печной трубы. С одного края переходника утонул.

Вторая сторона подключена к вентилятору.

Решил использовать модели вентиляторов типа «улитка». Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов в минуту.

Результат отличный — после доработки булерьян стал работать еще эффективнее.

Еще думаю подключить гофру к верхним розеткам и развести их в разные стороны — получаем полноценную систему отопления.

Инструкцию можно придумать по-своему. Я с удовольствием прочту ваши предложения и, возможно, даже применим что-то на практике.

Моя инструкция поможет вам лично собрать надежную, производительную, долговечную и производительную печь.

Чертежи

Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой).Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты. При этом никаких сложных регулировок и регулировок, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения углекислого газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух засасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим.В активной фазе горения мощность может достигать 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубиков, поэтому помещение очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения.Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают. Потом появляется дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов.С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газы. Горение не постоянное, а периодическое: то мигает, то гаснет.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д. Слоем 3-5 см в зависимости от характеристик материала).Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Факельный газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно прикрепляется к трубе. Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность. Более того, даже без последнего дожигателя в трубе устройство используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться. А также обжечься на раскаленном корпусе: в обычном режиме его температура составляет всего 50-60 o C, что для ожога мало.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на большой скорости.Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Огонь горит при открытой заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 o C. Так что даже для приличного помещения много времени не потребуется. .

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен.Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллерьяны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой). В таком положении топливо тлеет, и процесс идет пошагово.Выходящий из трубок воздух прогревается до 60-70 o C, а тело печи при этом имеет температуру около 50 o C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетает через дымоход на улицу. Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянные без штукатурки — не менее 1000 мм;
• слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать.

Разрешены оба способа снятия дымохода — Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство сквозного перекрытия и кровли с соблюдением всех противопожарных мероприятий.Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Производят отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло. Навесные панели из окрашенных стальных пластин полностью повторяют форму печи, ведь для каждой модификации теплоаккумулятор свой.Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы. Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и т. Д.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Бюлерджан. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений.Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме.Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха. Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам.Как правило, при проектировании системы учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды. У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква». Но принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный водогрейный котел, или.Так будет эффективнее.

Духовка Kanada pikeun masihan «Булерьян»: уласан. Духовка «Булерьян»: Pitur instalasi

Perusahaan Kanada «Булерьян» калибет дина продукты компор на камины. Дина авална, ня кунгси нами «Бренеран». Karyawan alat keur ngagolakkeun kahiji parusahaan dirilis dina 1993. Бари anjeunna dina paménta hébat sarta éta pisan ekonomis. Ogé, pamaké geus dilaporkeun reliabiliti desain na. Саджаба ти éta, éta aman keur kaséhatan manusa.

Pabrik kompor ngaduruk panjang

Pikeun tanggal, sadaya produk ti parusahaan «Булерьян» дихасилкеун дина лима тутувухан.Дина вакту ну саруа эта па кадали ню кетат тур талити дипарикша. Sadaya ieu ngamungkinkeun urang pikeun ngahasilkeun tungku kalayan koefisien mindahkeun panas tinggi. Sajaba ти éta, pabrik geus diusahakeun leuwih pabrik nu Hull tekanan keur maranehna. Ieu umumna diwangun ku hiji lambar baja kalayan ketebalan 4 мм. Ngaliwatan pamakéan téknologi inovatif, konsumsi bahan bakar di electric «Булерьян» teu kebat. Sakabeh Struktur Anu Pamustunganana Diala Disgel Jeung Aman Keur Kaséhatan Manusa.

Kumaha carana sangkan kompor?

Jero tungku anu aya volume camera sekundér. Salila tabung bursa panas nu disusun в нем nu jawab suhu dina sistem. Salajengna nyaéta pipe liang haseup nu bisa disaluyukeun. Тембок ганда хусус ану дипасанг дина багиан пунгкур ти тунгку ди. Дина камера primér sahiji aparatur sarta ashpan lebu pit lokasina. Deukeut tembok hareup nyaéta регулятор pikeun parobahan kapasitas. Саладженгна ая хиджи камера панто загрузка калаван чечекелан а.

Фитур электрический «Булерьян»

Netepkeun Unit nanaon na di imah — éta tanggung jawab. Dina raraga nyingkahan seuneu di kamar, lanté sarta siling kudu dijieun tina bahan негорючие. Дина сабабараха касус, diwenangkeun ngagunakeun insulasi termal. kompor liang haseup kudu tatu wol Mineral. рата кетебалан на кедах сахентэуна 200 мм. Саджаба ти эта, перлу парикша десайн лян хасеуп дина. Горизонтальный dilegaan leuwih ti 80 cm teu diidinan. Ukuran liang haseup, kahareupna kudu jadi moal kirang ti 4 m, sarta diaméter anak — 120 мм.

ulasan konsumen dina tungku nu «Булерьян классик (Тип 00)»

Harita tungku «Булерьян классик» téh alus. Лоба jalma kawas modél ieu kusabab éta sampurna cocog pikeun villas leutik. Dina kakuatan tungku ieu 6 кВт. Salaku pamilik nyebutkeun, gawéna ogé dina runtah briquettes, kai jeung kai. efisiensi nu mangrupa 75%.

Dina Hiji kompor kai tab sanggup méré panas tuntas pikeun 8 jam. Lamun make runtah kai, bisa ningkatkeun waktos ka 12 jam. Sacara umum, dipager nyaeta awét sarta boga rarancang metot.Оге электрический ИЭУ «Булерьян» нарима алус уласан эксплуататоры кусабаб бетах операси. Sahiji kauntungan ogé ngahasilkeun model ci.

Harita di spesialis tungku «Булерьян классик (Тип 00)»

электрическое устройство «Булерьян» ответ diantara ahli pantas alus. Лоба ди Антарана, Дина Перджангджан Чжунг Панембонг Тина Памакена, Миара éta компактность alat — éta modél tambah определенно. jangkungna nyaeta 710 mm, lebar 490 mm sarta jerona ngan 680 mm, sarta sakabeh ieu ku massa 65 кг. Diaméter liang haseup dina, kahareupna standar — 120 мм.awak tungku dijieun pisan akurat. Anjeunna dijieunna tina awét baja «08KP». Алат пипа бога бентук бенер чжунг диджиын дина алат-алат хусус.

Dina modél kieu, ngan diaméterna maranéhanana sarua 57 мм. Алатан панас дихасилкеун дипикагадух дина система пикеун лила. Лас дина пробуждение тунгку ану оге кабентук качественно сарта нгамбах ампир халимунан. Ку китуна, хиджи запечатывания alus. Ogé печь méré («Булерьян») eupan balik téh nuhun positif kana camera loading merenah. Mibanda volume badag tur ngidinan Anjeun pikeun gancang sarta удобно eusian eta kalawan suluh.Дина Хэл Иэу, панто те мука лега сарта гампанг pikeun nutup.

Харита тина модель «Булерьян Нагара (тип 00)»

Харита тунгку «Булерьян Нагара» получила положительную оценку. Pembeli kawas modél ieu kusabab dina загрузка камеры. Ку китуна, это бога джеро хебат сарта нгидинан иклас лоба сулух. Сакумаха атуран, лолобана батубара атава кай конвенсионал. Sajaba ти éta, tungku bisa dijalankeun dina babakan, gambut atanapi осколки. Koefisien kinerja dina hal ieu bakal 75%. Hiji tab nyadiakeun panas di nagara saloba 8 jam.

Ku kituna, unggal poena kudu muka suluh ngeunaan dua-melu. контроль какуатан ану дипигавэ сакара руководство. регулятор Nu Aya Dina lokasi merenah tur gampang pikeun ngonpigurasikeun. «Булерьян» салаку тунгку (пеманасан) Обзор на компактность на. Модель Jangkungna nyaeta 710 мм Ширина — 490 мм, sarta jero — 680 мм. Бёрат общий вес 65 кг. Ogé jadi sadar yen tungku дымоход бога диаметром 120 мм. Ku kituna, instalasi ieu teu nampilkeun masalah nanaon.

pendapat ahli ngeunaan «Булерьян Нагара (тип 00)»

электрическое ИЭУ «Булерьян» ответ diantara ahli kudu béda.Sababaraha di antarana geus diperkirakeun modél pikeun kualitas awakna ngawangun. Eta dijieun тина баха ламбар кандел. Ngahasilkeun liang haseup ieu ogé dijieun pohara alus. Саджаба ти эта, лоба ньятетан ну лас сиси позитив пипа. Sacara umum, sakabeh nu ngagambarkeun kurva boga formulir bener.

Ку китуна, hawu euweuh tempat dimana pipe kasebut суженная (diaméter leuwih sakabéh panjangna téh sami). Хатур нухун Кана кинерджа Иэу ньята нингкат. Ngagunakeun sistem dua-fase nu tungku durukan tiasa protopit méré 40 кв.м. dina jangkungna siling teu превышает 2,5 метра.

Тунгку Модель аньяр «Булерьян Макси (тип 00)»

Харита Тунгку «Булерьян Макси» сейчас. Лоба nasabah muji modél ieu kinerja sarta efisiensi. Teu kawas модель saméméhna, tungku ieu boga kapasitas saloba 7 кВт. Yén cukup panas pondok tina 125 méter kubik. м. Dina hal ieu, efisiensi nyaeta dina 75%. tungku dirobah Anyar ти tungku di geus ngadegkeun sorangan di sisi positif. Panto na geus badag tur ngidinan Anjeun pikeun gancang muka дрова.

Дина дзеро тунгку иэу значительная, сарта лимбах каю дина хиджи вакту биса немпаткеун ка 6 кг. Хасилна, суху бакал тэтеп стабл лейвих 7 джем. kontrol kakuatan pisan basajan tur bakal tiasa Cope jeung eta malah novice a. Pamasangan tungku oge basajan tur henteu ngabalukarkeun masalah nanaon. Numutkeun nu boga alat ieu, dibéré béaya rendah model ieu, éta sampurna pikeun ampir sagala taman.

Naon para ahli nyebutkeun ngeunaan «Макси Булерьян (тип 00)»?

Tungku Kanada ИЭУ «Булерьян» ответ diantara ahli teu pantas sapertos sumanget salaku model sejen tina merk ieu.Ку китуна, лоба пакар якин это рада бадаг. Ku alatan éta, dina urutan pikeun nampung eta, anjeun perlu loba spasi. Dina waktu nu sarua, sarta beurat model kieu pisan serius — 80 кг.

Ogé kudu ditanggung dina pikiran nu liang haseup pikeun eta janten hébat. Дина Хэл Иэу kasebut nyaéta dimungkinkeun pikeun сделать bata atawa liang haseup logam. Сахиджи Каунггулан ти Ахли модель ньятет куалитас сахиджи лас на пробуждении. Kabéh tabung meungkeut tungku pisan ketang, sarta beungeut maranéhanana anu mulus.Какуатан контроллер, kahareupna berpungsi leres tur gampang настраиваемый.

Наон беда тина тунгку «Булерьян Нагара (Тип 01)»?

Харита тунгку «Булерьян Нагара» нарима алус диантара пембели. Modél kieu nangtung kaluar diantarana kalayan kakuatan maranéhanana. inohong ieu nangtung dina 11 кВт. Ieu ngamungkinkeun panas kamar 200 méter kubik. м. Ku kituna, modél ieu téh ngan cocog pikeun villas anu kacida gedéna. Dimensi na henteu leutik, kitu ogé kakuatan. Ku kituna, jangkungna aya 845 мм, lebar — 560 мм, sarta jero — 810 мм.Dina modél kieu весит 90 кг.

Kahareupna ukuranana liang haseup nyaéta standar: диаметр 120 мм. kinerja sakabéh ogé аяна ди тингкат 75%. Rojongan pikeun pamasangan tungku henteu kaasup, nu saeutik konsumén расстраивает. Санаджан киту, эта биса maréntahkeun nyalira. Дина Хэл Иэу, kasebut nyaéta dimungkinkeun pikeun milih warna pilihan Anjeun.

подведение итогов

Sacara umum, di tungku kontinyu ngaduruk «Булерьян» заработал ulasan alus keur alesan. Sanajan kitu, эта предварительная запись сагала resiko mungkin.Sanggeus bahya seuneu lamun ngagunakeun solid-tungku pisan tinggi. Lamun mangsa pangwangunan pondok dipaké bahan kaduruk, nu meuli produk ieu kudu ditinggalkeun. Sahiji kaunggulan unit ieu bisa dicirikeun efisiensi tur универсальность.

Loba nu wanti ku kanyataan yén anjeun bisa muka sarta kai jeung batu bara di tungku «Булерьян». Kituna alat nu bisa dipaké ditéang sareng alat pemanasan lianna. Ogé teu poho ngeunaan mayoritas ci модель «Булерьян». kualitas ngawangun sok alus teuing, tur jaminan produsén urang simple gede.kompor desain oge pohara alus sarta gampang pikeun nyocogkeun ampir interior nanaon. Kalawan layanan maranéhanana euweuh masalah, sarta périodik ngabersihan lebu nu teu jadi hésé.

Духовка булерьян: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом. Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева.Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество данной печи перед другими вариантами — это система принудительной конвекции. Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха. Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

• Высокоскоростной нагрев;
• Использование любого твердого топлива;
• Эффективность и высокая эффективность;
• Возможность использования в любом помещении.

Также стоит отметить, что многие конструкции булерьян печи поддерживают возможность управления горением. Это достигается за счет контроля тяги воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо.Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта мощная скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой.Процесс сгорания происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха. КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу.В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива. Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру.Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

1. Быстрый нагрев;
2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты. Это позволяет за считанные минуты быстро сжечь топливо для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха.Для большего пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая комнату. В этом режиме печь может работать до суток, поддерживая температуру.

Совет! Оба режима можно активно использовать для отопления дома. Такой вариант позволяет без опаски оставить исправную плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому.Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому. Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на этот продукт чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

1. Ножницы по металлу;
2. болгарский;
3. Сварочный аппарат;
4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов.Им нужно было подготовить материалы, сформировать основу и скрепить все части в готовый продукт. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

1. Подготовка материалов;
2. Формирование каркаса и каркаса;
3. Крепление боковых стенок;
4. Создание зоны для газов дожигания;
5. Установите заднюю и переднюю стенку с дверью;
6. Сварка дымохода и финальный осмотр.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рамок.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует корпус из листов, закрывая трубу изнутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, так как устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе обогрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Духовка булерьян своими руками — ThisBuildis.com

Содержание:

1. Общие
2. Принцип работы печи
3. Автономная производственная печь булерьян
4. Видео

Одним из наиболее эффективных способов поддержания комфортной температуры в гаражных помещениях считается его отопление с помощью специальных печей. Изготовлен по технологии, которая носит название «булерьян».

Такие печи выгодно отличаются от традиционных «буржуек» тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева.Воздух, проходящий через такое устройство, обычно нагревается до температур порядка 60–150 градусов и затем подается в таком состоянии в нагретую зону. Обсудим, как сделать булерьян печь руками.

Общие

Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из определенного количества сваренных вместе металлических труб. При розжиге печи, имеющей эти сопла, обычный воздушный поток, в результате всю комнату целиком.

Этот холодный воздух с пола проходит через нижние концы труб и после нагревания в зоне горения печи через верхнюю часть направляется в отопление помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

Принцип работы топки

Принцип работы дымохода такой топки довольно прост и чем-то напоминает работу газогенератора.Топка стокерного типа Булерьян состоит из двух камер, в одной из которых происходит медленное (тлеющее) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии, что специальный нагнетательный воздух, создаваемый встроенными форсунками.

В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

Так как в теплом гараже (в отличие от жилого) высокие температуры не требуются — в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

Существует три различных способа регулировки температуры булерьян в печи:

• с помощью силового регулятора (затвора), закрепленного на дверце;
• использование ползуна, установленного на дымоходе;
• интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

автономная производственная печь булерьян

булерьян

автономная производственная печь с системой отопления труб частично требует значительных затрат сил и средств.В домашних условиях гораздо проще сделать печь из израсходованного старого бойлера.

Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

1. В нижней части котла нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздуха.
2. Затем на месте низа агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
3. Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Потребуется прогрев воздуха Стокером принудительно подкачиваемый и тем самым обеспечивает усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен).
4. для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (может быть использован для этой цели и кусок трубы из асбеста). не разрушаться под воздействием выхлопных газов, так как выходящий из топки дым не очень высокой температуры.

Примечание! Несмотря на то, что данный вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1–1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.
