Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см. , в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

как сделать, устройство крыши углом

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

• Служат каркасом крыши, необходимым для формирования скатов.
• Распределяют компоненты кровельного пирога.
• Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

• Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
• Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 — сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

• Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
• Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Вариант #2 — устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

• Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
• С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
• Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
• От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
• Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
• Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
• Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

• Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
• Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
• Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
• Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
• Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
• От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
• Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

• Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
• Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
• Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
• По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
• Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

Двускатная крыша своими руками

Надежный и теплый дом необходим каждому человеку! Кровля выступает чуть ли не главным после стен элементом каждого строения. От ее качества и правильного монтажа зависят эксплуатационные характеристики дома. Самой популярной кровельной конструкцией выступает двухскатная крыша.

Ее чаще всего используют в частном строительстве при возведении дач, загородных коттеджей или бытовых строений. Конструкция такой крыши: две плоскости, соединенные в верхней части коньком, а книзу расходящиеся под определенным углом и опирающиеся на стены дома.

Популярность двухскатная кровля получила по нескольким причинам, среди которых ее практичность и несложность установки. Очевидным ее преимуществом стала возможность использовать все виды кровельных покрытий. Перед тем как сделать двускатную крышу своими руками, необходимы подготовительные работы, а также наличие четких представлений об элементах конструкции.

Подготовительные работы

Двускатная стропильная система

Конфигурация кровли выбирается с учетом особенностей строения, предназначения помещений и их количества. Проектная документация должна содержать не только конструктивные части двухскатной кровли и ее комплектацию, но и выходы водосточной системы, вентиляционные отверстия, гидроизоляцию и утеплительную конструкцию.

Двухскатная крыша делается в несколько этапов:

1. Монтаж несущих балок.
2. Установка стропильной системы.
3. Обрешетка, а при необходимости и устройство основания.
4. Пароизоляционная система.
5. Утепление.
6. Гидроизоляция.
7. Укладка кровельного материала.
8. Расчет и установка водосточной системы.

Каркас двускатной крыши

Строительный каркас чаще всего делается из деревянного бруса (150х150 мм), но можно использовать и обрезную доску, сечение которой рекомендуется выбирать 50х150 мм. Материал для стропильной системы выбирают тщательно, ведь на кону надежность всей конструкции.

Главные характеристики древесины для стропил – качественная его просушка. Также этот материал должен быть тщательно ошкурен и не иметь червоточин, гнили и сучков. Большинство строительных мастеров отдают предпочтение хвойным породам. Запомните, что сучковатость древесины приведет к появлению трещин, а в последующем, и к обвалу конструкции.

Обратите внимание! Чтобы защитить материал от вредных насекомых и гнили, необходима пропитка антисептическими веществами.

От предназначения и частоты использования чердачного помещения в будущем зависит выбор кровельного покрытия, его несущая способность, шумоизоляция и толщина утеплителя.

Монтаж стропильной системы

Схема устройства двускатной крыши

По периметру строения устанавливается мауэрлат и фиксируется анкерами. В последующем в нем будут вырезаны специальные гнезда для брусьев-подпорок. Теперь возводим несущие фермы. Их можно собрать на чердачной площадке или земле, после чего поместить на свое место. Если сборка происходит на земле, то потребуется строительный кран для поднятия этой конструкции наверх.

Обратите внимание! Фронтоны необходимо устанавливать до того, как будут уложены стропила. Для фронтонов и стропил чаще всего идут доски 150х50 мм.

Варианты каркаса двускатных крыш

Большинство кровельных конструкций делаются из расчета, что стропила будут упираться нижней часть в мауэрлат, а верхней – в конек. Если вам необходимо изменить стандартную конструкцию, то используйте дополнительные элементы – подпятники, которые позволяют сделать стропильную систему более надежной и устойчивой.

Как крепить стропила

Верхние части стропил укладываются в так называемый замок. Для повышения устойчивости конструкции можно использовать ригели и «бабки». Чтобы зафиксировать все деревянные элементы, рекомендуется отдать предпочтение специальным гвоздям, которые можно заменить шурупами. В качестве дополнительной защиты используют вязальную проволоку.

Изоляционные работы

Пирог крыши

Чтобы гидроизоляция прослужила долго, надежно защищая внутренние помещения от влаги, необходимо выбирать качественную пленку, специально изготовленную для применения в кровельных работах. Также используют двухконтурную вентиляцию и диффузионные мембраны. Предотвращение попадания влаги на утеплитель со стороны внутренних помещений возможно при качественной пароизоляции. Строительный рынок позволяет выбрать соответствующие материалы из широкого ассортимента.

Укладка кровли

Устройство кровли под шифер

Для качественной укладки кровельного материала необходимо монтировать обрешетку. Также с ее помощью предотвращается провисание крыши, увеличивается ее надежность и прочие эксплуатационные характеристики.

Обратите внимание! Деревянная обрешетка монтируется поверх изоляционных слоев. Ее укладка осуществляется перпендикулярно стропилам.

Качественная и правильно выполненная обрешетка позволит распределить нагрузку равномерно по всей площади. Расстояние между брусками зависит от выбранного материала для кровли, его габаритов и веса.

Двухскатная кровля – надежная, практичная и эффективная защита сооружения от воздействия внешних факторов. Здания с такой конструкцией смотрятся очень привлекательно и стильно. Разнообразие кровельных материалов и их широкая цветовая гамма позволяют экспериментировать с внешним видом сооружения.

Видео

Полезное видео о монтаже стропильной системы:

Двускатная крыша дома своими руками

Двускатная, другое название щипцовая крыша – проста, надёжна, эстетична. При небольших усилиях её простота превращается в респектабельность. Но чтобы было над чем работать, в статье описана двускатная крыша своими руками пошагово, доступно, понятно.

Содержание статьи

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

• Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
• Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

Расстояние между стропилами лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

• Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
• Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
• Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра.

Пока дерево на просушке приобретаются остальные материалы:

• Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
• Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
• Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
• Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Монтаж муэрлата

Все дальнейшие работы будут проводиться наверху, поэтому в первую очередь нужен добротный настил.

Установка двухскатной крыши начинается с монтажа мауэрлата – в простонародье «мурлата». В деревянном доме это брёвна верхнего венца. В домах из других материалов чаще всего брус, или толстая доска на стене – основание для стропил, равномерно распределяющее нагрузку. На стены из относительно мягких материалов: керамзитоблока, пено или газобетона мауэрлат желательно монтировать поверх железобетонного пояса.

1. Монтаж начинается с подготовки поверхности стены. Желательно натянуть шнурку и проконтролировать по ней плоскость. При необходимости сровнять бугры, ямки заполнить раствором.
2. Выполнить пробную укладку, оценить качество прилегания. Мауэрлат не должен «висеть» и качаться на кочках. При необходимости доработать.
3. Желательно не просто расстелить гидроизоляцию, а поклеить её на мастику.
4. Если планируется утеплять крышу, то на гидроизоляцию постелить межвенцовый утеплитель.
5. Положить оба мауэрлата на место при необходимости сращивая брусья. Проверить и откорректировать их параллельность и диагонали. Добиться правильного положения. Стоит отметить, что система двухскатной крыши в исключительных случаях допускает мауэрлат из не связанных между собой отдельных частей бруса.
6. Разметить шаг стропил. Убедиться, что места для крепления не совпадают с их положением.
7. Закрепить оба мауэрлата. Кроме прямого давления сверху стропила дают боковые нагрузки, выталкивающие мауэрлат наружу. Поэтому его надёжно крепят на стене: анкерами, резьбовыми шпильками, проволочными скрутками.
8. Проверить соответствие верхних плоскостей обоих брусьев общему горизонту. Проще всего лазерным уровнем, но при отсутствии выручит гидроуровень. Обнаружив погрешности сделать разметку и затесать по ней посадочные места для стропил.
9. Ещё раз проконтролировать параллельность. Часто из-за кривизны в середине и на концах получаются разные расстояния. Исправить это можно натянув по осям обоих брусьев шнурки строго параллельно друг другу. Сделав одинаковую разметку для положения всех стропил сделать по ней затесы.

Все посадочные места для стропил должны быть в одной горизонтальной плоскости, параллельны друг другу и одинаковых размеров. На этом установку мауэрлата можно считать законченной, дальше двухскатная стропильная крыша.

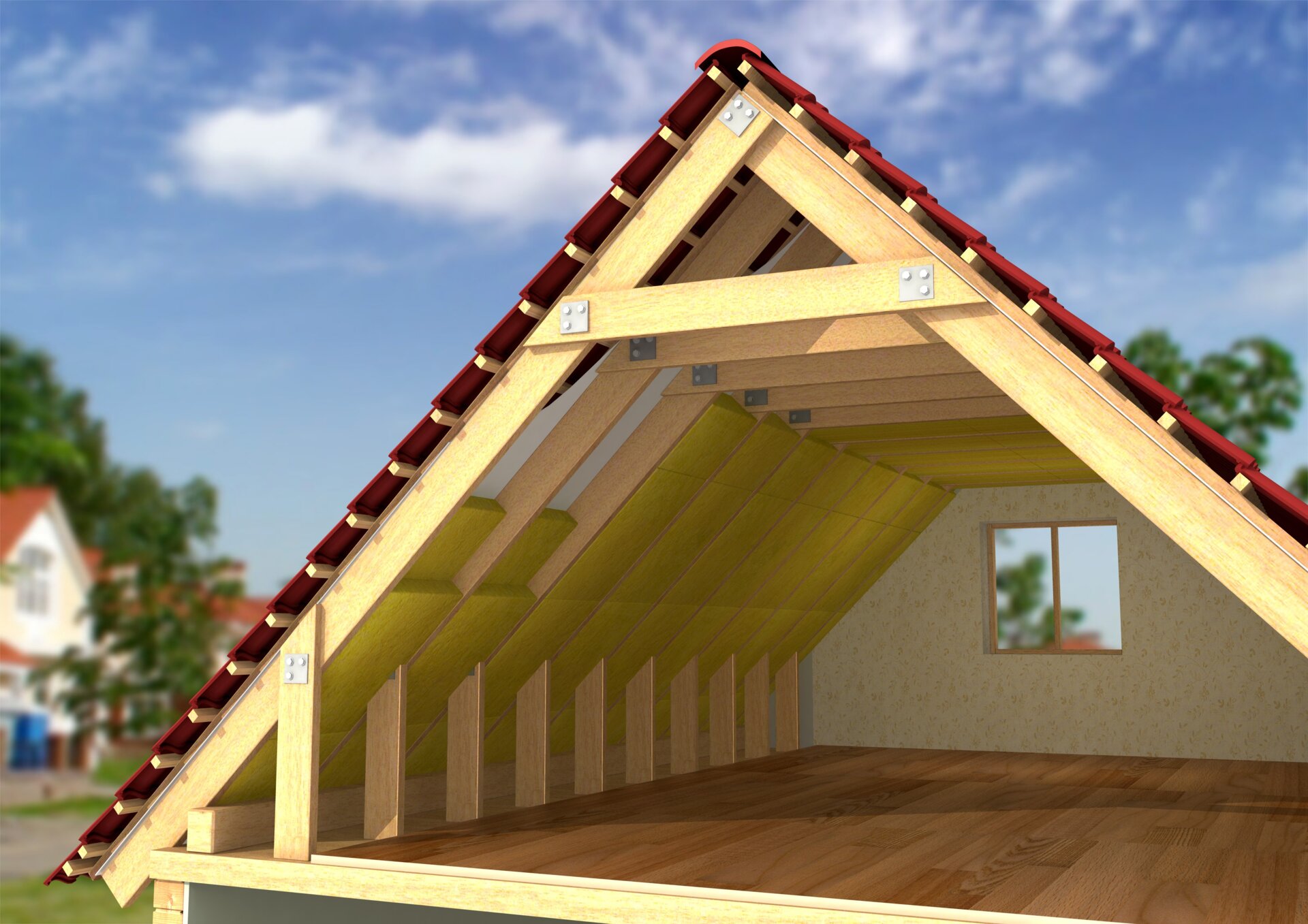

Стропильная система

Издавна длину стропил делают около 1/3 ширины фронтона. Большинство домов, построенных старшим поколением – дедами, прадедами подтверждают это неписанное правило. Пропорции выбраны не только из эстетических соображений, они снижают ветровые нагрузки, обеспечивают нормальный сход осадков. Однако это не аксиома, учитывая свои нужды в разумных пределах размеры можно изменять.

Когда настил сплошной, достаточно надёжный для работ в любом месте – стропила проще изготовить наверху. Если есть сомнения, то просто обрезками бруса или досками соответствующей ширины на земле моделируется мауэрлат для обеих стен. Выверяется их положение: точное расстояние и средняя линия между ними, проверяется параллельность, диагонали.  Далее на эту разметку в стропильную пару укладываются доски. Сразу всё наглядно видно, причём в натуральную величину – так как будет в собранном состоянии:

• Корректируется высота чердачного помещения, длина свесов – выбираются пропорции, угол двускатной крыши.
• Отмечаются линии для запилов – с такой наглядностью невозможно ошибиться. Делается разметка для того чтоб всё можно было вернуть на место.
• Выпиливаются углы для посадки на мауэрлат и для стыковки на коньке. При необходимости стропила опиливаются в длину, запиливается угол свеса под лобовую доску. После стропильная пара возвращается в исходное положение – так как будет в собранном состоянии.
• Из толстой фанеры выпиливается шаблон накладки конькового соединения, сверлятся отверстия под болты.
• Выбирается положение ригеля и упора стропила в мауэрлат, размечаются и выпиливаются сами детали и посадочные места для них, сверлятся отверстия для резьбовых соединений.
• Последний этап – наружную часть свеса запилить под 4 доски сплошной обрешётки, чтоб набить её заподлицо с верхом стропила.

Важно: для утеплённой крыши соединения досок внахлёст следует выполнять с межвенцовым утеплителем. На прочность соединения он не повлияет – легко продавится резьбой. Иначе по нему всегда проникает холод, а качественно утеплить его после сборки практически невозможно. В нашем случае это полезно применить для накладки на коньке и крепления стропил с ригелями.

Для надёжного соединения стропил и упорных досок целесообразно запилить и вырубить посадочные места, а для крепления использовать глухари. Засверлить отверстия под них лучше заранее.

Изготовив одно стропило в качестве шаблона, остальные выполнить по нему. Если всё делалось наверху отлично, осталось собрать и установить стропила. А с земли поднимать стропила можно как по запчастям, так и в собранном виде. Для двоих, это вполне по силам, но можно сделать и одному – лебёдкой. Просто и не надрываясь.

Изнутри дома посередине стены под фронтоном вертикально крепится доска, временно, но надёжно. Высота её немного выше ригеля, просто чтоб установленную стропильную пару можно было прислонить к ней, скорректировать и закрепить отвесно. Начинается установка стропил двухскатной крыши – дальше дело техники:

• На мауэрлат набиваются упоры – чтоб стропила при подъёме не сдвигались с посадочных мест.
• Полностью собранная стропильная пара ориентируется на своё место.
• Шнурку для отвеса привязывается к коньку, он приподнимается и ставится на упор высотой около двух метров.
• К ригелю через большой дверной шарнир или навес крепится 3-4 метровый брусок, которым стропильная пара поднимается в вертикальное положение.
• Осталось прибить стропила к мауэрлату, выставить стропильную пару по отвесу и жёстко зафиксировать раскосами.

Остальные стропила двухскатной крыши устанавливаются аналогично. Однако с установкой всё новых стропильных пар места становится всё меньше. Поэтому оставшиеся нужно поставить в полувертикальное положение, наклонив на установленные стропильные пары. А их окончательную установку начать с другого фронтона.

Важно: Для последующего утепления крыши нужно строго соблюдать одинаковое расстояние между стропилами по всей длине. Для этого полезно сделать несколько кондукторов, которые переставляются по мере набивания обрешётки. Шаг стропил выбрать такой, чтоб обеспечить монтаж утеплителя «втугую».

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом. Отделочным материалом закрывать фронтон пока рано, лучше это делать одновременно с подшивом. Если декорировать фронтон придётся до утепления, технология одна: каркас, кровельная мембрана, контррейка и только после – финишная отделка.

А дальнейший план как сделать двухскатную крышу такой:

• На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
• От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
• На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
• Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
• Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
• Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
• Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
• Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
• На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Все перечисленные операции одинаковы для обоих скатов. Проверив их диагонали, спилив лишние концы обрешётки и набив ветровые доски можно переходить к кровельным работам.

Монтаж кровли

В нашем варианте кровельные работы значительно облегчены стандартной длиной в 6 метров. Однако при видимой лёгкости монтировать её не просто. Что можно сделать для облегчения работы:

• Производить монтаж подсовывая следующий лист под предыдущий. Приём позволит снизить усилия и улучшить прилегание кровельных листов. Следует соблюдать осторожность, увеличивается риск поцарапать краску.
• Выровнять нижний свес по карнизу скрутив за края 3-4 листа, а к обрешётке закрепить лишь одним саморезом. Провести корректировку и провернуть кровлю полностью.

Для профлиста в принципе всё одинаково, правда лист под лист подсовывать смысла нет, но способ выравнивания работает хорошо. Резать кровельный металл в этом конкретном случае придётся не много – самое большее 12 м. Поэтому целесообразно попросить попользоваться или приобрести ручные кровельные ножницы – так называемые «пеликаны». Болгаркой кровельное железо резать не рекомендуется – портится лакокрасочное покрытие двускатной крыши.

Утепление крыши

Надёжно закрывшись от осадков можно переходить к утеплению. На сегодняшний день утеплителей для самостоятельного монтажа заслуживающих внимания всего два: пеноплэкс и каменная вата. Оба в виде плит. При разной длине имеют общую ширину 60 см. Виды утеплителей подробно описаны в статье «Утепление крыши изнутри»

В средней полосе России минимальный слой минеральных утеплителей 15 см. Оптимальный 20-25 см. Поэтому утеплитель монтируется в несколько слоёв. Стыки матов предыдущего и последующего слоя разносятся как минимум на 20 см.

Поверхность утеплителя с внутренней стороны помещения обязательно защитить пароизоляционной плёнкой. Причём это защита не только утеплителя от влаги, но и обитателей помещения от распространения его микрочастиц.

Хотелось бы заострить внимание на контррейке. Почему лучше напилить её из доски, а не использовать брусок 50х50 как везде рекомендуют. Потому что планируется утепление изнутри. Распустив доску 5х15 см получится два бруска по 7 см. Приколачиваются они плашмя, обеспечивая вентиляционный зазор в 5 см. При этом с обеих сторон стропила образуется выступ по сантиметру, позволяющий корректно поместить утеплитель, не выдавив его наружу и не перекрыв вентиляционный зазор.

Как распорядится информацией

Вообще вся статья о том, как сделать двускатную крышу и заточена на самостоятельный монтаж силами одного человека кроме, пожалуй, кровли – уж очень большая парусность у листов. Это кажется невероятным, однако точное, можно сказать дотошное проведение подготовительных работ, последовательный качественный монтаж вполне допускает такое развитие событий. И двухскатная крыша своими руками приобретает вполне реальные и конкретные очертания.

обзор конструкций висячего и наслонного типа

При строительстве загородного дома особое внимание уделяется кровле, от правильности обустройства которой зависят качество эксплуатации и долговечность строения. Также важно определиться с типом кровельной конструкции, которая бывает 2-скатной или 4-х скатной. В большинстве случаев для домов частного сектора выбирается простая в исполнении двухскатная крыша.

Преимущества

Двухскатные крыши стали сооружать очень давно. Такая конструкция имеет массу преимуществ:

1. Выполнить строительство крыши может даже неопытный строитель.
2. С материальной стороны приобретение всех стройматериалов будет не накладным.
3. Устройство крыши – ее склон позволит избежать скопления снега и осадков.
4. Двухскатная крыша подходит для любого проекта дома, независимо от формы основания.
5. Выполнить ремонт крыши из двух скатов достаточно легко.
6. Проявив фантазию, можно украсить крышу дополнительными декоративными элементами.

Используемые виды кровель

В строительстве используют несколько видов кровель крыши. Каждый из типов имеет ряд своих преимуществ в эксплуатации. Не каждый тип крыши можно сделать своими руками без наличия определенных навыков. Кровля делится на следующие виды:

• односкатная: позволяет сэкономить на строительных материалах, проста и легка в возведение, обладает небольшим весом;
• двускатная: является популярным методом, обладает незначительным весом, относительно большой чердачной площадью, хорошо прогревается солнцем, имеет прекрасный внешний вид; дает возможность обустроить мансарду;
• четырехскатная: сложная конструкция, требующая определенных знаний и умений для возведения, не пользуется большой популярностью;
• комбинированная: есть возможность частичного возведения.

Из всех этих видов наиболее часто используют двускатную систему кровли. Разобравшись с процессом возведения кровли, можно попробовать самостоятельно ее сделать.

Разновидности

Существует несколько типов двускатных крыш:

• асимметричная;
• симметричная;
• ломаная, преимущественно используется при строительстве мансарды.

Традиционным типом кровли, который чаще используется при строительстве – симметричная. В ее основе лежит равнобедренный треугольник. Что касается асимметричной, то в этом случае конек обустраивается не по центру кровли, а немного со смещением.

Симметричная крыша выглядит оригинально и необычно, однако в таком случае на чердаке будет очень мало полезной площади.

Кроме всего прочего, существуют и другие типы крыш, которые используются редко, например, разноуровневая. В этом случае скаты образуют ломаную структуру и заканчиваются на разной высоте. Для реализации такого проекта требуется большой строительный опыт. Это касается и другого типа кровли – полувальмовой. Хотя по виду она напоминает щипцовую, края конька скошены, и она также сложна при строительстве.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Двухскатная крыша: преимущества, устройство, идеи

Получила свое название эта крыша по количеству скатов, которые формируют крышу, пересекаясь по одной линии. Большим преимуществом двухскатной крыши становится то, что внутри достаточно много пространства для устройства полноразмерной комнаты. Если крыша будет хорошо утеплена, то комната может стать жилой даже зимой.

Варианты двускатных крыш.

В большинстве своем крыши такого типа имеют очень резкие уклоны – более 10 градусов. Крыши, которые имеют чердачное помещение, называются мансардными. Если параметры крыши выбраны правильно, то под ней всегда найдется несколько лишних метров для устройства летней комнаты, офиса или просто места для отдыха.

Сейчас все большей популярностью пользуется не просто двухскатная мансардная крыша, а ломаная. Такой называют крышу, у которой один и тот же скат имеет два направления. Например, из конька скат направлен под одним углом, а в середине он меняет свое направление. Такая конструкция крыши дома была придумана только с одной целью – увеличить кубатуру чердачного помещения.

Построить ломаную мансардную крышу своими руками достаточно просто.

При этом может понадобиться следующий материал:

• брус деревянный 10, 12 или 15;
• необрезная доска;
• кровля;
• гидробарьеры;
• утеплительный материал;
• гвозди.

Из инструмента необходимо будет иметь:

• молоток;
• топор;
• строительный степлер и скобы;
• ножовка по дереву или бензопила;
• отвес или уровень;
• рулетка.

Строим двускатную крышу своими руками (с видео)

На них проиллюстрированы все производственные операции в последовательном порядке. Эти материалы и видео помогут понять, как строится двускатная крыша своими руками пошагово и каким образом правильно устанавливается стропильная система.

Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши

Прежде чем сооружать крышу, необходимо начертить подробный чертеж всей системы с обозначением ее основных составляющих, их расположения, размеров и количества. Например, в систему двускатной крыши входят мауэрлат, стропила, балочные перекрытия, ветровая доска и фронтонный свес. Перед началом работы следует определить, как и с каким шагом будут устанавливаться стропила, затем обозначить точки крепления мауэрлата и его соединения с балками, длину фронтонного и бокового свеса и т. д. Необходимо определить способ крепления стропил, а также заранее выбрать и рассчитать количество материалов для покрытия крыши. Для этого нужно знать площадь крыши с учетом угла наклона, что и будет определять объем закупаемого материала для кровли.

Для двускатной крыши потребуется сооружение стропильной фермы. Для перекрытия рекомендуется использовать стропила и балки одинакового сечения 50 X 150 мм. Так как строим двускатную крышу своими руками на долгий срок эксплуатации, то нужен армопояс. Прежде всего, для повышения жесткости конструкции кухни и придания ее стенам большей прочности нужно сделать армированный монолитный пояс. Такой пояс необходим также в качестве перемычки для двери и окон и будет служить основой для крепления мауэрлата стропильной системы.

По верхнему краю стен необходимо установить дощатую опалубку высотой 15 см и толщиной 2 см, закрепить ее и поместить в середину арматурный каркас. Под ним нужно пропустить и вывести в верхней части проволоку-катанку диаметром 6 мм, к которой в дальнейшем и будет крепиться мауэрлат. Опалубку следует залить бетоном — когда раствор застынет, получится армированный монолитный пояс. Мауэрлат крепится к проволоке, заложенной в монолитный пояс и выпущенной наружу в верхней его части. Места крепления мауэрлата к монолитному поясу не должны совпадать с местами установки стропил.

Для крепления мауэрлата со стеной и монолитным поясом используются закладные шпильки с резьбой для затяжки через шайбу с гайкой. Это дополнительный способ крепления, позволяющий избежать смещения монолитного пояса по горизонтали при боковой ветровой нагрузке.

Затем монтируются балочные перекрытия. Они должны быть на 2-3 см врезаны в мауэрлат, и крепить их между собой следует с помощью перфорированных уголков под шуруп. Нижнюю часть балочного перекрытия необходимо вывести по горизонтальному уровню, поскольку в дальнейшем это будет потолок кухни. Для этого нужно установить крайние к фронтонам балки, между ними натянуть веревку, по которой затем, как по уровню, устанавливать остальные балки с соответствующим шагом стропил.

Посмотрите, как строится двускатная крыша своими руками на видео, где представлен весь производственный процесс пошагово с комментариями специалистов:

Для удобства монтажа стропил рекомендуется установить временную коньковую балку, которая по окончании монтажа будет демонтирована.

Схема трехскатной крыши

Крыша, состоящая из трех скатов, образуется посредством соединения одного треугольного и двух трапециевидных торцевых скатов.

По сути, крыша подобного типа состоит из 2х основных частей: крыши двускатной, полностью закрывающей площадь дома по его длине, и 1й вальмы, закрывающей площадь дома по ширине с одной из его сторон.

При этом определяющим моментом считается грамотный выбор соотношения параметров вальмовой и двускатной частей, ведь именно это определяет будущий внешний вид всего строения.

Конструктивные элементы трехскатной крыши:

• треугольный скат или вальма;
• боковой трапециевидный скат;
• конек;
• ребро наклонное.

Двухскатная крыша для беседки своими руками

Вот мы подошли к главному вопросу данной статьи. Строительство крыши – самый трудоемкий и ответственный этап возведения всей беседки. Двускатная конструкция – одна с самых простых видов крыши, которую можно сделать без особого труда, при помощи пилы, молотка и нескольких помощников. Чтобы облегчить монтаж крыши на каркас – можно сделать крышу беседки из дерева на полу. В таком случае нужно точно соблюдать размеры беседки, чтобы не получилось неожиданных последствий. Не будем долго обсуждать, а приступим к работе.

ШАГ 1: замер. Производим замер верхней обвязки беседки для дальнейшего изготовления крыши. Так как мы будем делать крышу отдельно от каркаса беседки, замеры должны быть максимально точными. Для удобства можно сделать чертеж крыши беседки на отдельном листе.

ШАГ 2: мауэрлат. Для более простого монтажа крыши на беседку нужно сделать что-то типа подобия верхней обвязки (мауэрлат). Его делать не обязательно, но так будет проще. Для её изготовления используем брус 50 х 100 мм. Крепим брусья между собой методом «в полдерева» (метод был описан выше).

На данном этапе изготовления крыши для беседки своими руками нужно зафиксировать стропила. Они представляют собой вертикальные стойки, которые наклонены под определенным углом, для фиксации кровельного материала. Подгоняем их по размерам, и фиксируем строго посередине всей конструкции беседки на нужной вам высоте, регулируя её изменением угла между парой стропил.

ШАГ 3: стропила. Чтобы стропила были все одинаковые, нужно подогнать их по размеру, и при помощи специального шаблона вырезать верхние части стропил для образования, так называемого, замка. После этого нужно смонтировать стропильную систему. Для этого используем доску сороковку. Подогнать крышу под беседку нужно очень точно, чтобы было все четко по чертежу. Расстояние между стропилами на 3-х метровой беседке должно составлять 50 – 60 см. Это значит, что нам понадобится 6 пар стропильных ног. Фиксация стропил производится при помощи строительных уголков, саморезами разной длинны. Перед этим нужно будет сделать специальные вырезы, чтобы стропила стыковались с мауэрлатом.

«замок» стропил Крепление стропил Вырез под мауэрлат

ШАГ 4: обрешетка. Перед монтажом кровли нужно сделать обрешетку крыши для беседки. Под металлочерепицу шаг обрешетки должен быть равен расстоянию между стропильными ногами, а именно 50 – 60 см. Для этого нам понадобится брусок 50 х 50 мм. Крепим обрешетку на стропила саморезами, без всяких дополнительных крепежей.

ШАГ 5: установка на каркас. Всю эту конструкцию нужно поместить на верхнюю обвязку. Для этого понадобится минимум 4 крепких мужичка. Крепить нужно длинными саморезами по древу, чтобы крыша при первом порыве ветра не улетела в далекие края.

ШАГ 6: металлочерепица. Как сделать крышу беседки красивой и без всяких усилий? Все очень просто! Покупаем необходимое количество металлочерепицы, и производим монтаж. И за несколько часов у вас будет готовая крыша. Крепится металлочерепица элементарным образом. Берется шуруповерт или дрель, специальные саморезы, и крепим металлочерепицу к обрешетке простейшим образом.

Надеемся, что наша статья была полезна для вас. Оставайтесь на связи, впереди еще много интересной и полезной информации от наших специалистов.

Общие правила

Для того чтобы построить хороший дом для жизни, совсем необязательно приобретать оригинальный проект.

Гораздо эффективнее детально познакомиться с устройством домов, которые уже возведены в округе. Строения с куполами и шпилями выглядят привлекательно.

В то же время привычные двухскатные крыши отличаются гармонией формы и стиля. Главное их достоинство заключается в надежности и функциональности.

И еще одно достоинство, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Виды стропильных систем

Для небольших строений с пролётом до 5 м применяют висячие типы ферм. В них нижняя часть опирается на мауэрлат, а верхняя — между собой. В них обязательно используют затяжки, которые уменьшают распорные усилия, воздействующие на главные опоры здания. Усиливают фермы стойками и раскосами.

В зданиях с шириной пролёта 9-15 м и наличием внутренней перегородки возможна установка наслонных стропил. Нижний их конец соединяют с мауэрлатом, а верхний опирают на коньковый брусок. Если пролёт здания больше 15 м, вместо последнего монтируют два боковых, которые дополнительно крепят на стойки. В случае, когда планируют обустройство чердака, в качестве опоры наслонных балок используют стену.

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

• гидроизоляционный;
• теплоизоляционный;
• пароизоляционный;
• кровельные;
• крепежные детали;
• доборные элементы;
• водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка «).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

Главная » Мансарда » Строительство мансардной крыши своими руками

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

   Для удобства сборки стропильной фрмы на земле необходим свободный участок определённого размера и вспомогательные элементы, на которых можно разместить детали конструкции

2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

   Силовая струбцина позволяет предварительно стянуть гвоздевые пластины, а затем закрепить их любым удобным способом

5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

   При изготовлении стропильных ферм по одному шаблону они будут в точности повторять размеры и форму друг друга

Монтаж стропильной системы по месту установки производится следующим образом:

1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

   Первыми нужно установить фронтонные фермы

3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

   Для того чтобы все стропильные фермы были установлены ровно, между крайними конструкциями натягивается шпагат

5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Видео: установка стропил своими руками

Выбор кровельных материалов

На рынке представлено огромное количество различных вариантов.

Рассмотрим плюсы и минусы самых распространённых:

1. Профнастил. Угол наклона 12-90 градусов, это однозначно плюс. Ещё одним плюсом можно назвать небольшую массу, что позволяет его монтировать, не затрачивая особых усилий. Срок службы также является существенным плюсом – 30-35 лет. Из минусов низкая шумоизоляция, также требуется дополнительный монтаж гидробарьера, соответственно увеличивается стоимость.
2. Асбестоцементный шифер. Угол наклона 12-60 градусов. К плюсам можно отнести низкую стоимость, достаточно высокую шумоизоляцию, лёгкую замену повреждённого участка. Из минусов – большой вес, в некоторых европейских странах это запрещено.
3. Ондулин. Угол наклона 15-90 градусов. Хотя производители заявляют высокую шумоизоляцию, но практика показывает, что это не так. Шум дождя слышен очень отчётливо. Также неоправданно завышенные сроки службы. Производитель гарантирует 35-50 лет, практика показывает не больше 10. Зато лёгкий в монтаже.
4. Керамическая черепица. Пожалуй, самый лучший вариант кровли, но и самый дорогой. Эксплуатация до 100 лет, и это подтверждает практика. Дома, которые покрыты керамической черепицей ещё до появления шифера, используются до сих пор, а крыши под шифером, которые крылись позже, уже давно сменили покрытие. К недостаткам, помимо стоимости, можно также отнести сложность монтирования и большой вес.

От выбора кровельного материала будет напрямую зависеть угол ската, чем тяжелее материал, тем скат будет круче. Угол также становится более крутым при использовании мелких элементом в покрытии, к примеру, таких как черепица. Увеличение высоты конька неизбежно влечёт подорожание всего проекта, поэтому такие лёгкие материалы, как металлочерепица или профнастил, будут более выгодны финансово, а керамическая черепица наоборот весьма затратное строительство.

Можно называть ещё много вариантов кровли. На каком остановиться, решает хозяин будущего дома, но важно помнить, что от выбора будет зависеть качество жизни и уют, и не имеет значение, сколько этажей будет в доме – один-два или более.

Большинство застройщиков уже имеют разнообразные проекты домов и коттеджей. Хотя в первую очередь внимание обращается на функциональность и практичность, немаловажным фактором является также бюджет постройки. Стоимость крыши может дойти до 30% общего бюджета. Но цену можно снизить за счёт упрощения формы и более дешёвых материалов. Именно поэтому двухскатная крыша на сегодняшний день является самой востребованной. Её устройство простое, установка стропил двухскатной крыши не требует особой подготовки, а дом не теряет своего эстетичного вида.

Самостоятельный монтаж двухскатной крыши

Стропила соединяются пазами и дополнительно металлическими креплениями

Пошаговый порядок монтажа кровельной конструкции рассмотрен на примере простейшего варианта без дополнительных элементов. С небольшими поправками он подойдет и для обустройства двускатных крыш с мансардой. Сборные элементы конструкции монтируются в следующем порядке:

1. Согласно чертежу устанавливаются крайние стропильные пары, после чего они фиксируются временными креплениями. Правильность их установки и вертикальность проверяется по отвесу.
2. Между крайними изделиями натягивается строительный шнур, позволяющий контролировать точность выставления остальных стропильных пар.
3. Фермы поочередно монтируются по одной с каждой стороны.
4. Расположение очередной арки тщательно выверяется во всех плоскостях, после чего она связывается с предыдущими парами стропил.
5. Промежуточные элементы монтируются таким же образом и связываются брусками-перемычками с уже установленными конструкциями.

По завершении монтажных работ по верхней части арочной системы ставится коньковый брус.

Для соединения стропильных ног используются заранее подготовленные металлические пластины, оформленные в виде уголков. Максимально нагруженные узлы крепятся на болты, а все остальные – с помощью саморезов. Гвозди потребуются лишь для временной фиксации монтируемых частей сооружения.

Крепление элементов конструкции возможно с помощью мягкой проволоки, болтов и шпилек или стальных скоб.

При применении первого варианта необходимо запастись мягкой проволокой 3-4 мм толщиной, концы которой закладываются кирпичами стен или помещаются в монолитный пояс. Длина оставшейся снаружи части делается такой, чтобы ее хватило на обертывание бруса и закрутку катанки.

Крепление на болты считается более надежным, но оно потребует дополнительных затрат сил и средств. Крепежные детали закладываются непосредственно в монолитный пояс деревянного дома, после чего монтируемый брус укладывается на них. До этого в заранее намеченных местах подготавливаются соответствующие разметке отверстия, а при посадке мауэрлата на место следят за их совпадением. По завершении монтажа элементов двухскатной мансардной крыши, например, они надежно затягиваются гайками.

В случае использования стальных скоб потребуются деревянные бруски, пропитанные антисептиком. К ним крепится нижняя часть скобы, а верхняя заводится прямо на мауэрлат.

Помимо элементов крепления перед постройкой дома важно ознакомиться со способами удлинения мауэрлата конструкции. Стандартный размер этого элемента кровли составляет 6 метров, тогда как стены одноэтажного строения могут быть длиннее. Для его наращивания применяется особый вид соединения, называемый «прямым замком». Для образования такого сочленения у одного из соединяемых элементов выпиливается нижняя часть с торца, а у второго – верхняя. Согласно инструкции по сборке кровельной конструкции соединение по такой схеме выполняется на болтах. Таким же способом делаются угловые соединения. Метод состыковки, называемый «срез под углом», использовать в этом случае нежелательно.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

• теплую крышу — жилую;
• холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций. Стоит отметить, что совокупность составных элементов данной конструкции обеспечивает передачу любых внешних атмосферных нагрузок с кровли на несущие стены строения.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать. Стропила (брус 50х50 или 100х50) прикрепляются к мауэрлату при помощи шурупов. В верхней части крыши устанавливается конёк, выполненный из двух брусков.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Выбор кровельного покрытия

На строительном рынке существует огромное разнообразие типов кровли. Каждый владелец дома подбирает тип, учитывая при этом эстетические и экономические стороны. Для этого предварительно нужно ознакомиться с предложениями производителей, с величиной допустимого уклона. К примеру, битумная черепица укладывается с уклоном не более 45 градусов.

Наиболее легким, пожаробезопасным и долговечным покрытием считается в настоящее время фальцевая кровля.

При выборе материала для кровли необходимо подумать о том, чтобы была обеспечена надежная гидроизоляция. Потому что, установка кровельного материала должна проводиться строго по инструкции, данной производителем. Самые популярные типы кровли:

1. Фальцевая.
2. Металлочерепица.
3. Профнастил.
4. Ондулин.
5. Гибкая черепица.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса Схематичный алгоритм сборки стропильной системы

Установка кровельного покрытия

Сделать двускатную крышу гаража своими руками в случае необходимости помогут опытные специалисты. Для этого достаточно обратиться за соответствующей консультацией по строительству в профильную этапом строительства двускатной крыши гаража является установка кровельного покрытия. Наиболее популярными материалами в частном строительстве являются шифер, металлочерепица, мягкая кровля. Рассмотрим все три способа устройства кровли.

Установка кровли шифером начинается с любого нижнего края. При этом стоит учитывать розу ветров, и располагать внахлест с подветренной стороны. Особенностью работы является то, что крепить материал к обрешетке следует, накладывая друг на друга не более двух устанавливаются листы шифера по нижнему свесу крыши. При этом следует делать нахлест в одну-две волны. Ширина нахлеста зависит от угла наклона крыши. Чем он больший, тем больший нахлест.

При укладке последующих рядов верхний ряд материала должен укладываться поверх нижнего с нахлестом в 20 см. По окончании укладки верхних рядов шифера конек следует укрепить металлической установки кровли из металлочерепицы является то, что следует учитывать изгиб профиля. Листы металлочерепицы устанавливают так, чтобы получалась свободная кромка, заходящая на середину водоотводного лист крепят к карнизной доске; горизонтальность выверяется уровнем. Рядом с нахлестом крепят горизонтально второй лист; оба листа скрепляются саморезами. После этого выкладываются верхние листы. Когда установлены первые два ряда, устанавливаются остальные листы с учетом нахлеста.

По вертикали по краям крыши листы с одной стороны крепят на торцевую планку, что обеспечивает надежность фиксации кровельного покрытия. Когда все ряды уложены, на коньке устанавливается ветровая планка. Она обеспечивает изоляцию всей конструкции крыши от попадания внутрь также учитывать, что листовой кровельный материал устанавливается на контробрешетку с пароизоляцией. Так обеспечивается максимальная защита стропил и других перекрытий от выпадения конденсата.

Установка кровельного покрытия – мягкой кровли – возможна только в том случае, если наклон крыши составляет 12 – 90 градусов. Чаще всего крышу гаража кроют рубероидом. Полосы рубероида раскладывают перпендикулярно краям крыши, натягивают и укладывают внахлест. Крепят кровельными составляют выстилание рубероида по нижнему краю скатов крыши, а также – на завершающем этапе при укладке последнего листа материала. Его необходимо заворачивать за край крыши.

Теоретически укладка мягкой кровли кажется простым делом. В действительности самостоятельно уложить тот же рубероид очень даже нелегкая задача. Чтобы кровля была правильно уложена и имела эстетичный вид, лучше воспользоваться строительными услугами чердак гаража предполагается сделать обитаемым, не лишним является осуществление утепление крыши с внутренней стороны. Прежде всего, прокладывается слой гидроизоляции.

В качестве утеплителя наилучшим решением является выбор минеральной ваты. Для утепления используют рулонный вариант. Слои ваты прокладывают между стропилами, фиксируют специальными дюбелями-зонтиками. Далее прокладывают слой придать красивый внешний вид обитаемому гаражу, сверху рекомендуется набить на обрешетки листы фанеры или зашить пространство гипсокартоном, ПВХ-листами. При желании после обработки специальными составами от воздействия влаги, получившийся потолок можно покрасить или побелить.

Двускатная крыша своими руками: конструкция, монтаж, расчет

Для строительства двускатной крыши своими руками Вам даже не придётся обращаться за помощью к профессионалам, Вы сможете сделать все своими силами. Двускатная крыша своими руками — лучшая из кровель для рационального использования внутреннего пространства.

Далее из этой статьи вы узнаете, как построить двускатную крышу своими руками, о ее преимуществах и особенностях внутреннего обустройства.

Преимущества строительства двускатных крыш

Стойкая народная любовь к двускатным крышам объясняется множеством преимуществ, которые они несут владельцу:

1. Простое устройство без сложных изломов позволяет построить двускатную крышу своими руками, без помощи специалистов;
2. Невысокая стоимость и доступность материалов, необходимых для ее возведения;
3. За счет хорошего угла уклона, с ее поверхности легко удаляется влага, снежные массы и лед;
4. Конструкция такой крыши очень функциональна: под ней можно без усилий обустроить дополнительное жилое помещение – мансарду.

Нужно отметить, что для такой кровли несложно продумать эксклюзивный дизайн: современные проекты предоставляют большой выбор разнообразнейших архитектурных форм плоскостей-скатов: выпуклых или вогнутых, в виде арок или других интересных форм.

Внешний вид и конструкция двускатной крыши

Для того, чтобы лучше представить себе нюансы конструктивных особенностей данного типа крыш, разберем, что же собой представляет двускатная кровля. Если объяснять просто — это 2 плоские поверхности, размещающиеся под углом друг к другу и опирающиеся на построенные на одном уровне капитальные стены. Сверху у этих поверхностей, которые называются скатами, находится конек, а по бокам — треугольные и переходящие дальше на стены фронтоны. Двускатные крыши широко используются для возведения дач, коттеджей и малоэтажных индивидуальных домов.

Ширина и длина скатов кровли построенной своими руками бывает различной, эти значения зависят от желания владельца и указываются в расчетах двускатной кровли в проекте ее строительства. Углы ее наклона могут быть практически любыми, как и размеры кровельных свесов.

Для загородной застройки чаще всего используется более сложная кровельная конструкция, позволяющая разместить под крышей дома мансарду – жилую комнату или чердак. В этом случае сводятся друг с другом 4 плоскости, из которых составляется кровля. Однако возведение мансарды потребует от кровли усиления надежности и герметичности.

Непосредственный монтаж двускатной кровли производят в несколько этапов:

• Размещение несущих балок;
• Создание обрешетки;
• Укладка покрытия кровли.

Расчет проекта двускатной крыши

На первоначальном этапе чрезвычайно важно грамотно и верно составить, и обсчитать строительный проект. Обустройство двускатной крыши своими руками потребует составления правильных расчетов, особенно при проектировании кровли, и дальше, при возведении стропильной системы. От правильного обустройства зависит ее надежность и внешний вид. Не нужно экономить на материалах! Самой подходящей для создания стропил считается древесина хвойных пород, особенно, древесина сосны – устойчивая к действию внешних неблагоприятных условий и очень прочная.

В последние годы развитие технологий строительства позволяет возводить скатные системы двухскатной кровли из стального профиля, который обеспечивает крыше продолжительный срок эксплуатации. Он вполне способен выдерживать значительные нагрузки на кровлю извне.

Очень важно при возведении двускатной крыши правильно изготовить стропильные ноги. Их изготавливают только из ровных частей дерева со строго прямоугольным профилем, без малейшего намека на наличие растрескивания или гнили.

Двускатная крыша своими руками — монтаж

На каком этапе строительства производится кровля крыши? К обустройству двускатной кровли приступают сразу после окончания строительства капитальных стен домостроения. Чтобы процесс строительства был максимально комфортным, материалы и комплектующие лучше заготовить заранее. Для обустройства этой кровли требуются: деревянная обрезная доска с профилем 5х15 см и брусья с сечением 15х15 см.

Вдоль внешних стен дома на начальном этапе возведения кровли укладывается фундамент всей будущей ее конструкции – мауэрлат. Для его монтажа используется брус. При этом зазор между брусьями и капитальными стенами должно быть не меньше 40 см. Такой зазор необходим для обеспечения хорошей защиты мауэрлата от разрушающего действия осадков и порывов ветра.

Затем на переводы вдоль домостроения укладывается обрезная доска (использующаяся затем как основа для установки стоек). Крепеж доски к перекрытиям проводится с помощью саморезов или гвоздей, затем размещаются стойки, и проводится обвязка (соединение) верхней части. Далее осуществляется непосредственный монтаж стропил: устанавливаются самые крайние стропила, которые (после обшивки) станут фронтонами, являющимися продолжением боковых стен.

На кровлях с обустраивающейся мансардой проводится ее обвязка с закреплением досок ребром вверху.

Для более плотного прилегания стропильных досок к переводам проводят отрезание ножовкой нижней части доски. Для чего ее укладывают (на 1 см) ребром на перевод, очень крепко прижимают к поверхности стропила, проводят линию и по ней осуществляют распил.

В результате получают подпятник со скосом, плотно прилегающий к переводу по всей его длине. После чего размещают на своих местах стропила, на которых отмечают линиями места, где будут отрезаны излишки древесины и осуществлены распилы на половину бруса («в полдерева»). После крепежа между собой верхних частей стропил с помощью накладок их окончательно устанавливают на свои места. На всем протяжении верхнего края обвязки стропильные элементы скрепляются ригелями.

Дополнительно, для усиления места крепления рекомендуют воспользоваться стальными накладками, закрепленными саморезами (или гвоздями).

Обязательным является контроль за качеством работ: после окончательной установки и монтажа фронтонов, необходимо провести замер правильности монтажа, чтобы вершины всех стропильных элементов размещались на одном уровне. Для этого протягивают бечевку или нить между верхними точками фронтонов и проверяют их расположение с помощью уровня.

В такой же последовательности устанавливают остальные стропила конструкции. После размещения всех элементов, чтобы избежать провисаний стропил, их усиливают с помощью установки подкосов.

Порядок установки подкосов следующий: одной стороной подкос упирается в стойку, а второй стороной закрепляется в специальном пазе, сделанном посередине стропила. Закрепляют подкосы, пробивая насквозь стропила (с установленным в них концом подкоса) 20 см гвоздями. Наружные концы гвоздей, появившиеся с обратной стороны стропила, загибают.

Карнизы такой крыши обустраивают во время монтажных работ по обрешетке, когда выше ее фронтонов предусматривают выпуски на 30-40 см. Поверх стропильной конструкции размещают обрешетку. Шаг между ее элементами рассчитывают, используя данные о характеристиках материала кровли – его жесткости, фактических размеров и способа укладки. Если будет укладываться гибкое покрытие (мягкая черепица либо  рулонные материалы), необходимо обустроить ровный сплошной настил.

Важно: при возведении под кровлей жилой мансарды, чтобы создать безопасное и комфортное для проживания людей помещение, обязательно осуществляется усиление стропил.

Утепление двускатной крыши и укладка кровельного покрытия

Особенности климата с затяжными зимами и прохладной весной и осенью требуют от домовладельца максимально ответственно отнестись и к утеплению кровли. Такой вид крыши обязательно утепляют, иначе у дома будут существенными теплопотери. Обычно двускатная крыша сразу возводится с учетом применения определенных утеплительных материалов. При самостоятельном обустройстве системы стропил, на стадии проведения расчетов по определению межстропильного расстояния необходимо учитывать ширину одного элемента (листа) утеплительного материала. Это позволит минимизировать финансовые расходы на создание крыши: утеплитель не нужно будет резать и подгонять под имеющиеся параметры стропильной конструкции. Кроме этого, такой подход упрощает и ускоряет укладку пароизоляции и утеплителя.

Схема утепления двускатной крыши

Завершающий этап строительства двускатной крыши – укладка на ее поверхности предварительно выбранного кровельного покрытия – шифера, профнастила, металлочерепицы, мягкой черепицы, ондулина.

При этом необходимо учесть, что каждый из этих материалов имеет свой вес, поэтому расчет кровли нужно провести так, чтобы она выдержала:

1. Массу собственной конструкции;
2. Массу всех укладываемых материалов, включая, непосредственно, вес самого кровельного покрытия и дополнительных элементов;
3. Другие нагрузки: от выпавшего на ее поверхность снега, ледяной корки или дождя.

Важно правильно и грамотно составить проект, включая предварительные расчеты ключевых параметров двускатной кровли при самостоятельном строительстве, чтобы учесть все важные нюансы обустройства. На этапе расчетов разумным будет привлечь специалистов для составления либо корректировки проекта.

Двухскатная крыша 65 фото: разновидности, частных домов

Несмотря на простоту конструкции, двухскатная крыша может иметь очень оригинальный дизайн. Мы подобрали для вас большую коллекцию фото с современными решениями для двускатных кровель, среди которых вы сможете выбрать подходящий вариант для своего дома.

Одноэтажные дома

Фото: trendir.com

Проект оригинального маленького коттеджа на фото реализован на острове Тершеллинг в Нидерландах. Это летний домик из кедрового бруса, рассчитанный на отдых у моря. Он выделяется на фоне дюн своим очень неожиданным дизайном. Подобная архитектура — хороший пример того, как топография ландшафта определяет высоту дома — из окон мансардного этажа должно быть видно море.

Небольшой летний дом на фото — деревянная архитектура родом из Австрии. Здание «одето» в древесину от кончика крыши до земли — дощатая обшивка фасадов переходит на кровлю и очень необычно смотрится. Двухскатная крыша коттеджа не имеет свесов и прекрасно завершает его минималистский внешний вид.

Фото: Chartered Architect

Самый распространенный вариант деревянного сборного дома в скандинавских странах — коттедж кубической формы с двускатной кровлей и остекленным фронтоном.

Фото: trendir

Два ската с разным уклоном — рациональное решение для маленького каркасного домика с мансардой, позволяющее осветить чердачное помещение и организовать там полноценную спальню или детскую комнату.

Фото: Painted Rusted Roofing

Двускатная фальцевая кровля органично вплетается в дизайн частных домов, бань и беседок в стиле кантри, обшитых пестрой рустикальной доской.

Еще один образец архитектурной гармонии — одноэтажный сруб под колоритной фальцевой крышей с фрагментарным ржавлением, выполненным в производственных условиях.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Двухэтажные дома

Универсальность двухскатной кровли заключается в том, что она способна дополнить архитектуру дома, построенного из любого материала: дерева, кирпича или бетона.

Фото: proroofingsv.com

Для частных усадеб, включающих несколько строений, лучше всего подойдут разноуровневые двускатные крыши, имеющие одинаковый уклон скатов.

Двухскатная кровля основного дома может быть скомбинирована с вальмовой крышей пристройки — крыльца, веранды, террасы или гаража.

Смотрите также: Вальмовая крыша: 65 фото частных домов

Ультрасовременные двускатные кровли

Фото: homedit.com

Архитектура одноэтажного дома создана на контрастном сочетании сверхсовременного металлокаркаса со сплошным остеклением и кровельного покрытия из тростника. Металлические балки будто бы вырастают из-под тростниковой крыши и символизируют симбиоз прогресса и традиций.

Фото: contemporist

Оригинальность современного коттеджа на фото заключается в отсутствии какого-либо покрытия на двускатной кровле. И стены, и крыша дома отлиты из монолитного бетона. Интересная деталь архитектурной концепции — квадратные и прямоугольные прорези в скатах кровли, открывающие доступ свету на балконы и террасы.

Фото: Daily TV-Shows for You

Ржавый металл в дизайне дома на фото — это не признак запущенности здания, а стильная тенденция последних лет, пришедшая к нам из Америки.

Проект каскадной кровли на фото создан на базе двухскатной конструкции и реализован с помощью искусственно состаренного профнастила.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Ломаные крыши

Ломаные двухскатные кровли обычно применяют, если в проекте коттеджа предусмотрен балкон, крыльцо или веранда. В этом случае один из скатов переходит в более пологую плоскость над пристройкой.

Ломаные кровли ярких оттенков колоритно сочетаются с деревенской стилистикой домов, построенных из бревна и бруса.

Двускатная вальмовая крыша

Двухскатная вальмовая крыша еще называется полувальмовой — она имеет усеченные скаты и оптимально подходит для регионов со сложными погодными условиями: сильными снегопадами, ливнями, ветрами.

Важная особенность полувальмовых и вальмовых кровель — сложная конструкция стропильной системы, которая существенно удорожает строительство частного дома, особенно, если он имеет непростую планировку, а также пристройки, эркеры, балконы.

Дома с мансардой

Проекты домов с мансардой отличает практичность планировочного решения — в таком коттедже максимально используется все внутреннее пространство, включая чердачные помещения.

Оконные проемы могут быть врезаны в плоскость мансардной крыши или быть оформлены в виде слуховых окон-скворечников, как на фото.

Фото: metalroofingsalesinc.com

Дом с мансардами на фото привлекает внимание своим современным видом с отголосками деревенской стилистики. Здесь мансарды предусмотрены не только над первым этажом основной постройки, но и над гаражом.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыши из Ондулина

Двускатная кровля из зеленого Ондулина гармонично смотрится в паре с деревянными фасадами из бруса.

Двухэтажный дом с мансардой на фото построен в Колумбии, а его современная архитектура, имеющая некоторые этнические мотивы, удачно подчеркнута двухскатной крышей из коричневого Ондулина.

Дом на сваях в Малайзии — интересный пример того, как традиционная островная архитектура сочетается таким современным кровельным покрытием, как Ондулин. Нежно-салатовые фасады коттеджа тонко гармонируют с более темным, зеленым цветом двускатной кровли.

Архитектура просторной двухэтажной усадьбы на Филиппинах получила второе дыхание благодаря реновации кровли с помощью терракотово-красного Ондулина.

Ондулин широко применяется в строительстве детских площадок — двухскатные крыши для горок и детских домиков можно легко смонтировать своими руками.

Двускатная крыша из зеленого Ондулина внесет жизнерадостный акцент в дизайн игрового домика для детей, построенного на загородном участке.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровля из Ондувиллы

Неравномерный терракотово-коричневый оттенок Ондувиллы в комбинации с характерной рельефностью идеально имитирует внешний вид классической кровли из керамической черепицы.

Натуральные коричневые тона Ондувиллы прекрасно оттеняют белые фасады и тонко сочетаются с кладкой из дикого камня, например, сланца.

Вы всегда сможете подобрать такой цвет кровли из Ондувиллы, который будет гармонировать с кирпичными стенами, будь то бежевый, персиковый, террактовый или красный кирпич.

Дом на фото с двухскатной многоуровневой кровлей из песочно-желтой Ондувиллы тонко гармонирует с окружающей природой: и благодаря конфигурации, и за счет оттеночной палитры.

Кровельное покрытие из Ондувиллы способны подчеркнуть самобытность русского зодчества — на фото вы видите сруб с зеленой двухскатной крышей, который будто бы сливается с природной средой.

Двускатная кровля из Ондувиллы стала логическим завершением для дизайна усадьбы из бруса, построенной в Великобритании.

На фото — коттеджный поселок в Китае, в котором все дома покрыты Ондувиллой.

Деревянный дом из хвойного бруса, белая столярка и коричневая двухскатная крыша — традиционная комбинация для загородного коттеджа в стиле кантри. В этом трио важное место отводится кровельному покрытию из Ондувиллы под классическую черепицу.

Двускатная кровля из Ондувиллы стала удачным дополнением к расписным фасадам летнего домика, построенного в Корее.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Крыши из металлочерепицы

Фото: nikas-trade.com

Металлическая черепица практически достоверно имитирует свой керамический аналог, но при этом стоит намного дешевле. Двускатные кровли из металлочерепицы не только броско выглядят, но и отлично гармонируют с кирпичными и бревенчатыми фасадами.

На фото — частный дом с крышей интересной двухуровневой конструкции, реализованной с помощью металлочерепичного покрытия.

Множество цветовых и фактурных разновидностей металлочерепицы позволяет подобрать кровлю под любой архитектурный стиль: классический, современный или деревенский.

Крыши из профнастила

Двухскатная крыша из профнастила — бюджетный вид металлического настила, обладающего неплохой износостойкостью и достаточно красивым антуражем.

Фото: cortenroofing.com

В архитектуре современных коттеджей профнастил нередко применяется не только в качестве кровельного настила, но и для обшивки фасадов.

Модный тренд в индивидуальном строительстве — двускатные кровли из рустикального профлиста, который подвергается искусственному ржавлению и состариванию.

Зеленые двускатные крыши

Фото: Greenroofs.com

Зеленая двухскатная крыша — прекрасный вариант для деревянного дачного домика — так постройка полностью сливается с природным окружением и выглядит просто очаровательно.

Фото: mychickentracktor.com

Кроме эстетичного внешнего вида, зеленая кровля имеет множество преимуществ — она защищает дом от стужи и жары, очищает воздух, поглощает посторонние звуки. На такой крыше вы сможете разбить небольшой огородик или клумбу.

В Исландии, на Фарерских островах, дома традиционно покрывают слоем торфа и выращивают зеленый газон, а чтобы траву было удобно стричь, скаты крыши делают достаточно пологими.

Даже двухэтажные административные здания в Торсхавне, столице Фарерских островов, красуются с зелеными кровлями, которые оригинально оттеняют красновато-коричневые фасады.

Фото: The Family Adventure Project

Черные дома под двускатными зелеными крышами — в эту архитектуру заложен глубокий смысл. За полярным кругом, где солнце редкий гость, стены черного цвета максимально поглощают тепловую энергию, а почвенный покров на крыше помогает сохранить тепло внутри здания.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Фото-подборка двухскатных крыш

Как построить навес для машины со скатной крышей

Двускатная крыша Навес для машины — отличное дополнение к любому дому, у которого нет пристроенного гаража. Строительство навеса для машины с двускатной крышей важно, потому что это предотвратит скопление воды и снега, как это было бы с плоской крышей. Двускатную крышу также проще построить и установить. Это идеальный проект для тех, кто проявляет интерес к строительству, но не готов взяться за что-то более сложное, например, пристройку комнаты.Если у вас есть минимальные строительные знания и несколько простых инструментов, вы можете построить двускатную крышу самостоятельно.

Шаг 1. Планирование

Определите, насколько велик навес или какой он будет. Можно измерить участок рулеткой. Вам нужно будет определить длину и ширину навеса для машины. Двускатная крыша будет такого же размера. Вы можете, если хотите, свесить края двускатной крыши над каркасом крыши. Будьте максимально точными при измерениях.Вам также необходимо знать высоту навеса для машины и обрезать пиломатериал до этой высоты.

Шаг 2 — Столбы

Используйте копатель ямок для столбов, чтобы создать четыре ямы, по одной в каждом углу. Смешайте бетон в соответствии с упаковкой и заполните яму на 75 процентов. Вставьте столб и заполните отверстие гравием, чтобы создать прочную связь. Сделайте это со всеми четырьмя столбами. Убедитесь, что стойки расположены вертикально.

Шаг 3 — Рама

Рама состоит из четырех деревянных кусков, которые соответствуют длине и ширине навеса.Прибейте их к стойкам с помощью металлических скоб для дополнительной устойчивости. Совместите край с верхней частью столбика и прикрепите его к внешней стороне столбика.

Шаг 4 — Стропила

Стропила определяются шириной двускатной крыши, а также углом. Отметьте выемки, которые вы будете вырезать, чтобы стропила совпадали с рамой.

Шаг 5 — Коньковая доска

Коньковая доска располагается горизонтально наверху крыши. Отметьте каждое положение стропил на коньковой доске.

Шаг 6 — Сборка навеса с двускатной крышей

Чтобы создать правильную двускатную крышу, вам нужно поместить стропила в раму. Чтобы навес для машины с двускатной крышей оставался устойчивым, важно разместить по одному стропилам на каждом конце. Распределите стропила равномерно, чередуя с каждого конца. Прибейте их на место, а затем прикрепите брус, который будет поддерживать крышу. Используйте распорки между рамой фронтона и гвоздем.

Поместите фанеру поверх угловых опор.При помощи гвоздей прикрепите фанеру к стропилам двускатной крыши. Под двускатную крышу можно добавить атмосферостойкость.

Завершите двускатную крышу, прикрепив черепицу к фанере с помощью кровельных гвоздей.

Строительство двускатной крыши над палубой

Знание того, как построить двускатную крышу над настилом, не только сэкономит вам деньги, но и подчеркнет красоту вашего дома. Сделайте свою колоду роскошным жилым пространством, защищенным от непогоды.Хотя этот проект может показаться настоящим испытанием, с правильными инструментами, материалами и некоторыми базовыми строительными навыками его можно выполнить за 2 или 3 выходных.

Шаг 1: Измерьте расположение стоек

Отметьте соответствующие области и вырежьте расстояние для установки фундамента для опорных столбов. В земле под палубой выкопайте ямы примерно 18 дюймов глубиной и 18 дюймов шириной. В них будут размещены бетонные опалубки, которые будут поддерживать каждое расположение столбов.

Шаг 2: Анкерные стойки

Поместите формы для бетонных форм в отверстия для опорных столбов.Готовый бетон перемешать и аккуратно заполнить формы. Обязательно установите каждый из анкеров опорных стоек поверх форм, надежно закрепив их на месте до полного высыхания бетона. Обязательно подождите не менее 24 часов, чтобы готовый бетон полностью высох и надежно закрепил анкеры.

Шаг 3. Установка опорных стоек

С помощью рулетки тщательно измерьте размеры крыши и необходимые размеры для каждой из опорных стоек. Отметьте стойки и аккуратно обрежьте их по размеру, убедившись, что каждый конец обрезан под прямым углом.Поместите опорные стойки 4×4 в анкеры столбов и свободно прикрепите их болтами 10 x 5/8 дюйма, шайбами ​​и гайками. Используйте отвес, чтобы убедиться, что столбы стоят вертикально. Затяните гайки и болты, чтобы временно удерживать опору 4×4 на месте.

Шаг 4: Прикрепите каркас для ферм

Отмерьте, разрежьте и прикрепите два из деревянных брусков размером 2×8 между центрами опорных стоек с каждой стороны. Либо прибейте, либо временно закрепите эти детали на каждой стороне опорных стоек 4×4.Используя 10-дюймовые болты со шнуровкой, прикрепите каждую из этих частей 2×8 к опорным стойкам 4×4, убедившись, что они находятся в квадрате к вершине и на одном уровне с опорами. Затяните эти стопорные болты и те, которые находятся в нижней части каждой из опор 4×4.

Шаг 5: Отметьте и прикрепите фермы

Начиная с более короткой стороны крыши настила, отметьте места для стропильных ферм через каждые 24 дюйма в центре верхних частей бруса 2×8. Аккуратно поместите фермы точно на сделанные отметки и прибейте их по одной за раз.

Шаг 6: Прикрепите кровельные материалы

Чтобы обеспечить настил крыши, прибейте к фермам листы фанеры толщиной ¾ дюйма. Прикрепите рубероид к фанере с помощью толя. Обязательно нахлестайте рубероид на 4 дюйма со всех сторон. Далее устанавливаем кромку водостока и заканчиваем кровельной черепицей. Покрасьте двускатную крышу по мере необходимости.

Каркас крыши 101 — Как построить и каркас крыши

EHT исследует некоторые основные методы устройства кровли, от макета до установки.

Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил.Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены.Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Как определить шаг крыши

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши. Шаг может очень сильно варьироваться, от небольшого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами, шагом 1/3 или 1/4 в долях и 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с квадратом каркаса

Этот пример для крыши с уклоном 8/12

• Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропил за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырежьте выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем заблокируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на градусах. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона с высотой совпадала с отвесом, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, садового сарая.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

---

Рекомендуемые статьи

Как построить двускатную крышу крыльца самостоятельно за 7 шагов

Следующая статья расскажет вам, как построить двускатную крышу крыльца.Изучение шагов может помочь вам сэкономить деньги на проекты DIY или предоставить дополнительные полезные знания о кровле.

Как построить двускатную крышу крыльца

Двускатная крыша — наиболее часто встречающийся тип крыши крыльца. Он имеет форму треугольника с определенным шагом и наклонными сторонами. Если вы подумываете о том, чтобы добавить двускатное крыльцо к существующей крыше или построить новую, полезно помочь вам пролить воду и снег.

Вот руководство о том, как построить двускатную крышу над крыльцом, которому вы можете следовать:

Читайте также: Как установить анкеры на крышу

1. Решите, где будут стоять опоры крыши.Отметьте определенные места на настиле крыши и области настила на выбранных местах, чтобы вы могли сделать отверстие, бетонную опору и установить опорные стойки крыши.

2. На земле выкопайте ямы для каждого места под столб шириной 12-18 дюймов и глубиной 18 дюймов. Заставьте бетон цилиндрической формы внутри отверстия, а затем залейте бетоном. Установите анкеры столбов, пока бетон еще не высох. Затем дайте ему постоять не менее 24 часов.

3. Размер и обрезка опорных стоек размером 6 x 6 в соответствии с размерами крыши.Установите опорные стойки на анкеры и ослабьте их болтами и гайками. Вам необходимо убедиться, что стойки стоят в вертикальном положении, предварительно закрепив их при закреплении болтов и гаек.

Читайте также: Варианты крыши с низким уклоном в соответствии с вашими потребностями

4. Сформируйте размер и обрежьте два деревянных бруса размером 2 x 8, чтобы они соответствовали расстоянию между каждой опорной стойкой. Поднимите поясничные части 2 x 8 с помощью кого-нибудь и временно прибейте по одной из поясничных частей 2 x 8 к каждой стороне опорной стойки, но убедитесь, что гвозди можно будет легко удалить позже.

5. Размер, а затем нанесите отметки на подходящие отверстия на балках и опорных отверстиях для установки болтов размером 5/8 дюйма. Теперь отделите гвозди, опустите поясничные части 2 x 8 и сделайте отверстия на опорных стойках и 2 x 8 деревянных частях. Снова поднимите поясничные части и надежно установите их. Повторите этот шаг для всех опорных столбов.

6. Нанесите отметку на местах стропильных ферм, начиная с более короткой стороны крыши, каждые 24 дюйма в центре поясничных элементов. Поднимите конец кровельной фермы с чьей-либо помощью на место по вашей отметке и закрепите его гвоздями.Подцепите его на некоторое время и повторите этот шаг для оставшихся стропильных ферм.

7. Установите фанерную обшивку на стропильные фермы с помощью гвоздей 5/8 дюйма. Прикрепите кровельный войлок к обшивке с помощью кнопок и убедитесь, что они перекрывают друг друга примерно на 3-4 дюйма с каждого края. Установите кромку водостока и черепицу, и все готово.

Руководство по созданию двускатной крыши для крыльца может помочь вам создать удобную крышу в качестве укрытия и тени. Идеально подходит для использования во влажном климате, где много снега и дождя.

Планы сараев для хранения сада DIY Дизайн двускатной крыши Подсобный дом 10 футов x 20 футов —

---

Ориентировочная общая стоимость: 33,23 доллара США , включая залог за доставку и импортные пошлины в Российскую Федерацию Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• ✔️ Планы сараев для хранения в саду
• ✔️ Подсобное здание на заднем дворе 10 ‘x 20’
• ✔️ Дизайн двускатной крыши
• ✔️ Для их проектирования я использую новейшие строительные технологии и программное обеспечение AutoCAD. Это для сарая с двускатной крышей 10 х 20 футов.
• ✔️ Нравится размер и дизайн

› См. Дополнительные сведения о продукте

Гейбл vs.Вальмовая крыша: в чем разница?

Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша. Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, скорее всего, есть тот, в котором вы застряли, нравится вам это или нет.

«Я бы сказал анекдот про крышу, но это было бы выше вашей головы».

-Некоторый папа

Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше изолировать и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.

Что такое шатровая крыша?

Самая старая конструкция с шатровой крышей, которая все еще стоит в США, — это Block House в Клеймонте, штат Делавэр. Он был построен в 1654 году и является единственной сохранившейся постройкой поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикальное пространство стены, доходящее до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой.Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.

Вальмовая крыша может иметь несколько вариаций. Некоторые примеры — это скрещенные, мансардные, капотные, вальмовые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первые двускатные кровли начали использовать колонисты в США в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу.Двускатная крыша — самая распространенная крыша в США.

Вы узнаете ее по как минимум двум скатам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон — это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Как и вальмовая крыша, двускатные крыши могут иметь такие вариации, как открытая, коробчатая, двускатная, двускатная, двускатная и голландская.И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.

Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.

Простая двускатная крыша

Двускатная крыша

Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов.Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

В заснеженных и дождливых регионах хорошо подходят как шатровые, так и двускатные крыши. Конструкционная прочность шатровой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша — лучший вариант.

Вальмовые крыши имеют саморегулирующуюся конструкцию, прочную конструкцию, меньшие уклоны и, как правило, имеют меньшую площадь поверхности, способную улавливать сильные порывы ветра. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши. Важно, чтобы двускатная крыша была установлена ​​правильно и с соответствующими распорками.

Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу.Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.

У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жизни чердака.

Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше.Необходимо учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатную крышу дешевле вентилировать, чем четырехскатную крышу, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает из окна.

Выбор дизайна крыши на основе других факторов, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.

Если у вас ограниченный бюджет, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша — это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши обходятся дешевле.

Когда речь идет о затратах на восстановление кровли, они действительно зависят от сложности кровли. Квадрат вместо квадрата, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение шатровой и двускатной кровли.

	Gable	Hip
Более низкая стоимость строительства?	✔
Более низкая стоимость ремонта?	✔ *
Дешевле страхование жилья?		✔
Лучшая прочность и долговечность?		✔
Лучшая энергоэффективность?	✔ *
Лучшее складское или жилое пространство?	✔

* Сложный дизайн кровли или жилых помещений может изменить это.

заключение

Вальмовая и двускатная кровля — отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.

Теперь, когда вы знаете разницу между двускатной крышей и шатровой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Поделитесь своими мыслями в комментариях ниже.

Марк — ремесленник и дизайнер, имеющий опыт в области сохранения исторических памятников, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил и реставрировал дома середины века на рубеже веков почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу. После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если сделаете это.Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации. После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя. верх потолка балки.После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски. Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу другая история.

Укладка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, 2 х 4 стропила = 2 х 6 коньковых досок и т. д.Всегда используйте красивый ровный брус для коньковой доски, это позволит установить стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов.отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасции, чтобы она не мешала потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль сторона. Если здание длиннее, чем одна секция коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую по крайней мере трех плотников для установки коньковой доски, двух в центре и одного для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.

тянуть вверх по стропилам на одну отметку от торца фронтона и передайте его до человек в центре. Держите верх стропила рядом с тем местом, где оно будет идти, и Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее вниз к двойной верхней пластине. Не прибивайте стропила к потолку балки пока нет. Перейдите на другую сторону и проделайте то же самое с противостоящие стропила.

Как только дно противостоящего к верхней плите прибиты стропила, они будут упираться друг в друга и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их, особенно если ветрено.

Спуститесь на одно стропило от конца коньковой доски и повторите процесс.

Сейчас вставьте коньковую доску между двумя комплектами стропил из снизу и прибейте стропила по правильным отметкам разметки. Часто гвоздем за восемь пенни в верхней части стропила легче удерживать это на месте, пока не будут вставлены шестнадцать гвоздей за пенни.

К Выровнять коньковую доску с балками потолка, нанять одного плотника стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.

отвес вверх по шпильке фронтона и гвоздь к скобе, чтобы удерживать квадрат конька, взять старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

После того, как первая коньковая доска установлена ​​и закреплена на месте Продолжайте укладывать оставшийся конек до другого конца здания. достигается.

С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами установить высоту.

Когда вы дойдете до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.

После того, как вся коньковая доска будет поднята, можно залить остальные общие стропила.

Кому держите коньковую доску ровно, на одну сторону положите два стропила а затем два с противоположной стороны, прибив их к верхней пластине, потолочные балки и конек по ходу.

Страницы, относящиеся к обрамлению двускатной крыши

---

.
