Как выполнить ремонт бензопилы Дружба 4

Обладатели бензопилы Дружба 4 сталкиваются с несколькими стандартными поломками.

Несмотря на простоту конструкции бензопилы, ее ремонт может занять немало времени. Владельцы Дружбы 4 часто сталкиваются с такими проблемами, как настройка или поломка контактного зажигания и необходимость регулировки карбюратора. Но при этих поломках необязательно обращаться к мастеру.

Их можно исправить своими руками. Эта инструкция по ремонту бензопилы Дружба 4 поможет выявить и определить виды неисправности и устранить поломку самостоятельно.

Диагностика поломки устройства

Поломки бензопил разделяют условно на несколько групп:

  1. Неисправности систем смазки.
  2. Неисправности всех узлов движка.
  3. Выход из строя самого движка.
  4. Выход из строя контактного зажигания.
  5. Неисправности прочих узлов.

Неработоспособность бензопилы может быть вызвана множеством неисправностей. При первых признаках поломки не следует сразу ее разбирать.

Для начала необходимо проанализировать причину поломки. Ведь ни одна инструкция не заменит простой логики. Проводя диагностику намного легче найти поломку методом исключения.

Всегда начинайте с того, что займет у вас меньше времени.

Выход из строя системы зажигания

Проверьте свечу, отвинтите и осмотрите. Ее состояние расскажет вам о том, как работает топливная система вашей бензопилы.

Если свеча сухая, то система зажигания тут не причем. Когда она запачкана топливной смесью, значит что ее слишком много. В этом случае карбюратор разрегулирован или правила запуска бензопилы были нарушены. Чтобы устранить переизбыток топливной смеси закройте выход топлива и поработайте стартером. А свечу снимите, вытрите и просушите.

После проведения этих процедур установите свечу на место и попробуйте запустить устройство. Также возможно нарушение уровня масла по отношению к уровню бензина.

Обратите внимание: плохая работа мотора обычно связана с поломкой системы зажигания.

Или вы могли использовать масло, неподходящее для этой модели:

  • хорошо прочистите свечу;
  • промойте ее в бензине;
  • удалите с неё иглой или шилом нагар;
  • далее почистите электроды мелкой шкуркой;
  • установите свечу на место.

Когда система контактного зажигания часто выходит из строя, замените ее электронной системой.

Важно: что контактное зажигание, установленное в Дружбе 4М очень чувствительное.


И если вы выберите не ту марку бензина или масла, оно доставит вам немало хлопот. Электронное зажигание не придется все время настраивать и чинить. Таким образом, вы сэкономите свои деньги и время.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Регулировка карбюратора и чистка глушителя

Если устранили избыток топлива, а поломка не исправлена, то возможно не отрегулирован карбюратор.

Чтобы это исправить проведите в строгом порядке следующие действия:

  • топливный винт прокрутите до упора;
  • отвинтите его на три оборота. Ни больше, ни меньше;
  • прочно закрутите воздушный винт;
  • отвинтите его уже на два строгих оборота;
  • уплотните герметиком или оберните тонкой жестью переходную муфту.

Также предлагаем вам прочитать о правилах использования электросварки для начинающих в следующей статье: //6sotok-dom.com/instrumenty/pravila-ispolzovaniya-elektrosvarki.html

Все, что должно быть прочно и герметично соединено. От этого зависит качество работы бензопилы.

Бывают случаи, когда мотор бензопилы работает только при подаче малых оборотов и глохнет при большой нагрузке. Подобная проблема может говорить о забивке глушителя.

Искрогаситель глушителя может засориться по нескольким причинам:

  1. Использование некачественного масла;
  2. Топливо-смесь обладает высоким уровнем масла;
  3. Использование масла, не предназначенного для таких двигателей.

В любом из этих случаев нужно снять глушитель и хорошо прочистить его различными моющими средствами. После этого просушите его феном.

Устранение поломок топливного фильтра

Из-за его неисправности бензопила может глохнуть даже на оборотах в холостую. Для проверки следует аккуратно отсоединить бензопровод от карбюратора. Если вы видите, что во время подкачки топливо не вытекает из шланга и практически не доходит до карбюратора, значит, топливный фильтр забился мусором.

Для отчистки фильтра воспользуйтесь крюком из проволоки. И через заливную головку бака слейте все топливо. После этого разъедините фильтр от шланга, прочистите его моющими средствами, тщательно высушите и установите на место.

Для того чтоб бензопила работала без перебоев, раз в три месяца заменяйте все фильтры.

Поломка из-за больших нагрузок

Бензопила Дружба 4м может часто глохнуть тогда, когда вы разрезаете большие бревна. Дело в том, что при мощной нагрузке двигатель редко получает необходимое количество топлива.

Существуют две причины этих неисправностей:

  1. Загрязненные воздушные фильтры.
  2. Выход из строя системы подачи топлива.

Просто замените топливо или прочистите фильтр.

При поломке бензопилы не стоит огорчаться, так как ее конструкция достаточно проста. И многие поломки можно легко устранить самостоятельно.

До обращения в мастерскую попробуйте выявить возможные неисправности. Достаточно просто следовать советам, описанным в инструкции по ремонту бензопил.

Из этого видео вы узнаете об основных неисправностях бензопилы «Дружба 4»:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Бензопила дружба 4 ремонт зажигания

Разное

Главная  Радиолюбителю  Разное

Электронный блок зажигания для бензопилы


Несмотря на широкое распространение импортных бензопил, у населения, особенно в сельских районах, находится в пользовании еще много отечественных аппаратов «Дружба» и «Урал». И у той, и у другой пилы есть общий недостаток, с которым пришлось столкнуться и мне, — недолговечность электронного блока зажигания. Проблема эта не нова — см. статью П. Иванова «Ремонт блока зажигания бензопилы» в «Радио», 2003, № 2, с. 45. В настоящее время купить блок несложно, но стоит он дорого, а служит недолго. Я решил заняться разработкой собственной конструкции, которую и предлагаю Вашему вниманию.

В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить.

Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания.

Ремонт системы зажигания бензопилы «Дружба-4»

Остальные элементы — вновь вводимые.

Рис. 1 Принципиальная схема устройства

При вращении маховика генераторная катушка L1 вырабатывает переменный ток, который после выпрямления диодным мостом VD1-VD4 заряжает конденсатор С1. При определенном положении маховика на выводах катушки датчика L2 появляется короткий импульс положительной полярности, который, пройдя через диод VD5 и токоограничительный резистор R1, открывает тринистор VS1. Конденсатор С1 разряжается через открытый тринистор и первичную обмотку катушки зажигания Т1. Ее вторичная обмотка формирует импульс высокого напряжения, подаваемый далее на свечу зажигания.

На транзисторе VT1, резисторе R2 и стабилитроне VD6 собран ограничитель амплитуды открывающего импульса. Пока напряжение на управляющем электроде тринистора VS1 не превышает напряжения стабилизации стабилитрона VD6, транзистор VT1 закрыт и не оказывает влияния на цепь управляющего электрода. При открывании стабилитрона VD6 через него и резистор R2 начинает протекать ток. На резисторе R2 возникает напряжение, которое приоткрывает транзистор VT1, шунтирующий цепь управляющего электрода тринистора VS1. В результате амплитуда импульса ограничивается на уровне около 4 В при указанном на схеме стабилитроне. Этого напряжения достаточно для уверенного открывания тринистора.

Чтобы описываемая конструкция вмещалась в габариты заводского блока зажигания, необходимо доработать тринистор. Для уменьшения его длины укорочен резьбовой хвостовик (оставлены 1-2 нитки резьбы), катодный и управляющий выводы также укорочены до длины 4…5 мм. Перед тем как укоротить вывод, его нужно сжать в двух местах вблизи корпуса бокорезами с затупленными режущими кромками. Затем выше этих мест вывод откусывают и опаивают срез припоем.

Сжимать вывод можно не ближе 2 мм от корпуса тринистора, в противном случае растрескивается изолятор. Это сжатие нужно для увеличения площади контакта между внутренним проводником, идущим от кристалла, и внешним выводом тринистора.

Монтаж блока ведут жестким медным проводом диаметром 0,4-0,45 мм в виниловой изоляции. Диоды VD1 — VD4 собраны вплотную в блок и их выводы спаяны таким образом, чтобы с одной стороны блока получились выводы переменного тока, а с другой — постоянного. Транзистор крепят винтом, которым была закреплена заводская плата. Под транзистор помещают лепесток, к которому припаивают выводы, соединяемые с корпусом. Резисторы, диод VD5 и стабилитрон VD6 распаивают на выводах транзистора VT1 навесным монтажом.

Конденсатор С1 располагают на прежнем месте, в этом же отсеке помещают мост VD1-VD4. Провода от катушки L1 к мосту — гибкие, такого же сечения. Провод, идущий к аноду тринистора, припаивают к его корпусу. До заливки компаундом тринистор удерживается «на весу» на жестких проводах таким образом, что не выступает за габариты блока, и между корпусом тринистора и дюралюминиевым основанием генератора остается зазор около 2 мм. Собранный блок после проверки на работоспособность заливают эпоксидным компаундом, следя за тем, чтобы близкие к краям части всех элементов и корпус тринистора были покрыты слоем компаунда. После затвердевания компаунда тринистор оказывается жестко закрепленным на основании генератора. Вид готового блока показан на рис. 2.

Рис. 2 Вид готового блока

При установке блока в бензопилу, возможно, потребуется корректировка угла опережения зажигания. На практике чаще приходилось устанавливать более раннее относительно заводской метки. Если планируется устанавливать блок в бензопилу «Урал», перед сборкой нужно удалить часть посадочного выступа с тыльной стороны основания, окрашенную на рис. 3 синим цветом, заподлицо с плоскостью основания. Под оставшиеся части выступа при установке блока на место желательно подложить прокладки из теплоизоляционного материала, например асбестокартона, толщиной не более 0,5 мм. При большей толщине маховик, возможно, будет задевать детали блока. Прокладки нужны потому, что конструкцией бензопилы «Урал» предусмотрена установка блока электронного зажигания непосредственно на стенку картера двигателя, которая при длительной работе сильно нагревается.

Рис. 3 Обратная сторона детали

В вышеописанном блоке вместо указанных на схеме можно использовать диоды КД105Г, КД209 с любым буквенным индексом, а также другие подходящие по габаритам с обратным напряжением не менее 400 В и средним прямым током не менее 0,3 А. Стабилитрон КС133А заменим на КС 139, КС 147, КС 156 с буквенными индексами А, В, Г или их импортные аналоги, при условии, что сумма напряжения стабилизации стабилитрона VD6 и напряжения иБЭ транзистора VT1 не превышает допустимого напряжения на управляющем выводе тринистора. Тринистор КУ202Н можно заменить на КУ202М, КУ205В, КУ205Г. Не следует использовать три-нисторы в пластмассовом корпусе из-за их недостаточной стойкости к перегреванию.

В заключение добавлю, что по представленному описанию было собрано более 20 блоков и они долго и надежно работают. Блок, собранный мной и установленный 6 лет назад на мою бензопилу, ни разу не отказал.

Автор: А. КАРПОВ, с. Имисское Красноярского края

Дата публикации: 02.01.2007

Мнения читателей
  • Александр / 14.01.2018 — 15:53
    Здравствуйте! У меня в этой схеме постоянно летят тринисторы — каждый год меняю. Не подскажете в чем может быть причина?
  • николай / 25.05.2017 — 20:42
    провод на магнето куда подсоединять
  • куку / 10.08.2016 — 17:05
    я не знаю устройства китайского зажигания . Прежде нужно проверить искру . Это не то что проверять на свече . Это ерунда . Нужно снять ,,удочку » ннадеваемую на свечу, оголить провод и держать на расстоянии сначала 3-4 мм от массы . Затем отвести от массы в-в провод на 5-6 мм, и далее , но постепенно . Заметить длину искры . Длина искры д.б 61мм соотв давлению смеси в цилиндре .6 атм — значит6 мм, раб давл 7 атм — 7 мм..Если искра малая и недостаточно длинная и слабая , то двигайте вправоили влево магнето или катушки относительно магнитов .

    Но на очень малую величину-0.5 мм. искра будет увеличиваться в длине , значит и в мощности .Вот и заметьте это положение . При наибольшей длине искры воспламенение искры будет быстрой и уверенной .После окончания регулировки оденьте удочку на в-в провод и на свечу и проверьте . Удача будет достигнута !. Всего хорошего , удачи !

  • Игорь / 10.04.2016 — 15:51
    у меня на китайской пиле пропала искра, подскажите, что может быть
  • рифат / 29.01.2016 — 20:14
    Тихо как в лесу …..Иногда зажигание чаще раннее. реже позднее. Для регулировки зажигания грубого я изменил номинал сопротивления R2 100ом на большую при опережении зажигания . меньший наминал -при запаздывании. Конечно , нужен стробоскоп…. .
  • Рифат / 20.11.2015 — 15:32
    Виктор ! от 2.03 2015.У Вас , скорее всего, сбит угол опережения зажигания.Т.е.искра должна проскочить с опережением ВМТ на 2,8 -3,2 мм или 29 градусов до ВМТ .Для этого нужен стробоскоп или же самодельное устройство с неоновой лампой , которая присоединена к катушке на в/в провод, идущий к свече.Число витков30-40, дугой конец свободный , ламочку неоновую держим за один провод руками .Правда , светит неярко . но видно только в темноте. Проверяем стробоскопом вспышку и опережение от ВМТ . Обьяснять не буду , про это написано во многих инструкциях и руководствах.
  • рифат / 04.11.2015 — 19:23
    Александр !Смотри мой ответ Федору !
  • Рифат . / 04.11.2015 — 19:22
    повфамили от о805 2013 . Точно, перепутано! Разберешься легко и сам .
  • рифат / 04.11.2015 — 19:19
    Федор . Что торчит провод , так он для экстренного глушения , Идет на кнопку ,которая на корпусе вентилятора .можешь ьсмело выбрасывать , Так и так остановишь , но испортить замыканием купленную вешь можешь испортить в 2 счета .
  • рифат / 04.11.2015 — 19:02
    Извиняюсь , следует читать основание передвигаю вперед , по часовой стрелке , до предела , а опережение очень раннее .
  • рифат / 04.11.2015 — 18:49
    Уважаемые умельцы ! У меня к вам вопрос. Собрал я схему представленную выше . Искра исключительная , появляется с полпинка, быстро .Но проблема с опережением зажигания , искра появляется за 8-10 мм до ВМТ .При попытке заводить аж руки «отрывает» .Даже боязно становится заводить .Но передвижением назад самого блока электроники на посадочном месте не получается,просто предел ,дальше нужно протачивать само алюминиевое основание.

    Вопрос : как сделать опережение зажигания более поздним , как и что добавить в схему или же поменять номинал какого нить элемента . Жду ответа .

  • Федор / 19.04.2015 — 12:21
    купил новое зажигание торчит провод зачем и куда его цепять не понятно ответ найти не могу подскажите пила Урал Спасибо.
  • виктор / 02.03.2015 — 16:11
    не работает схема никак!!!!!замеры не делал, но искра такая цветом что можно вместо фары ставить, а вот воспламеняться горючее не хочет! вывод—в искре не достаточно силы тока для воспламенения бензина…….
  • Александр / 12.10.2014 — 09:47
    купил новое зажигание так какой0то провод торчит, куда его цеплять??? На старом его нету!
  • [email protected] / 08.05.2013 — 08:07
    На фотографии не перепутаны ли обозначе6ние катушек L1 и L2?
  • Александр / 23.03.2013 — 14:59
    Собрал схему и сразу все заработало.Попросили собрать еще один-собрал,но хоть что хочешь делай искры нет.Пробовал менять детали на первый блок- все работает,второй бесполезно.Может у кого были проблемы,напишите.
  • вадик / 30.01.2013 — 15:08
    собрал схему, искра-зверь. пила заводится, но работает тупо (уоз не при дделах), обороты набирает плохо, на средних и высоких оборотах перебои, может заглохнуть. думаю, в схеме не учтена необходимость запирающего тока тиристора
  • Алексей / 12.01.2013 — 19:57
  • Александр / 27.10.2012 — 15:58
    Помогите разобратца как сделать распайку от транзистора с резисторам к тиристору.Кто может помогите.Напишите по электронке [email protected]
  • володя / 23.04.2012 — 06:27
    если можно пришлите схему на зажигание М/П тайга,электроное. E-mail [email protected], Спасибо!

1234  Вперед

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

stroyvolga.ru

Ремонт Бензопилы Дружбы Своими Руками

Ремонт бензопилы дружба своими руками видео

Ремонт бензопилы Дружба 4: выяление предпосылки поломки и решение трудности

Ремонт бензопилы Дружба 4: выяление причины поломки и решение проблемы

Владельцы бензопилы Дружба 4 сталкиваются с несколькими стандартными поломками.

Невзирая на простоту конструкции бензопилы, ее ремонт может занять много времени. Обладатели Дружбы 4 нередко сталкиваются с такими неуввязками, как настройка либо поломка контактного зажигания и необходимость регулировки карбюратора. Но при этих поломках необязательно обращаться к мастеру.

Их можно поправить своими руками. Эта аннотация по ремонту бензопилы Дружба 4 поможет выявить и найти виды неисправности и убрать поломку без помощи других.

Диагностика поломки устройства

  1. Неисправности систем смазки.
  2. Неисправности всех узлов движка.
  3. Выход из строя самого движка.
  4. Выход из строя контактного зажигания.
  5. Неисправности иных узлов.

Неработоспособность бензопилы может быть вызвана обилием дефектов. При первых признаках поломки не следует сходу ее разбирать.

Для начала нужно проанализировать причину поломки. Пилы «штиль штиль 180» и ремонт своими штиль 180 своими руками видео». Ведь ни одна аннотация не поменяет обычный логики. Проводя диагностику намного легче отыскать поломку способом исключения.

Всегда начинайте с того, что займет у вас меньше времени.

Читайте тут. как выполнить ремонт бензопилы своими руками.

Выход из строя системы зажигания

Проверьте свечу, отвинтите и осмотрите. Ее состояние скажет для вас о том, как работает топливная система вашей бензопилы.

Если свеча сухая, то система зажигания здесь не при этом. Когда она запачкана топливной консистенцией, означает что ее очень много. В этом случае карбюратор разрегулирован либо правила пуска бензопилы были нарушены. Чтоб убрать переизбыток топливной консистенции закройте выход горючего и поработайте стартером. А свечу снимите, вытрите и просушите.

После проведения этих процедур установите свечу на место и попытайтесь запустить устройство. Также может быть нарушение уровня масла по отношению к уровню бензина.

Обратите внимание: нехорошая работа мотора обычно связана с поломкой системы зажигания.

Или вы могли использовать масло, неподходящее для этой модели:

  • отлично прочистите свечу;
  • помойте ее в бензине;
  • удалите с неё иглой либо шилом нагар;
  • дальше почистите электроды маленькой шкуркой;
  • установите свечу на место.

Когда система контактного зажигания нередко выходит из строя, поменяйте ее электрической системой.

Важно: что контактное зажигание, установленное в Дружбе 4М очень чувствительное.

И если вы изберите не ту марку бензина либо масла, оно доставит для вас много морок. Электрическое зажигание не придется всегда настраивать и чинить. Таким макаром, вы сэкономите свои средства и время.

Регулировка карбюратора и чистка глушителя

Если убрали излишек горючего, а поломка не исправлена, то может быть не отрегулирован карбюратор.

Чтобы это исправить проведите в строгом порядке следующие действия:

  • топливный винт прокрутите до упора;
  • отвинтите его на три оборота. Ни больше, ни меньше;
  • крепко закрутите воздушный винт;
  • отвинтите его уже на два серьезных оборота;
  • уплотните герметиком либо оберните узкой жестью переходную муфту.

Все, что должно быть крепко и герметично соединено. От этого зависит качество работы бензопилы.

Бывают случаи, когда мотор бензопилы работает только при подаче малых оборотов и глохнет при большой нагрузке. Схожая неувязка может гласить о забивке глушителя.

Искрогаситель глушителя может засориться по нескольким причинам:

  1. Внедрение плохого масла;
  2. Топливо-смесь обладает высочайшим уровнем масла;
  3. Внедрение масла, не созданного для таких движков.

В любом из этих случаев необходимо снять глушитель и отлично прочистить его разными моющими средствами. После чего просушите его феном.

Читайте тут. как верно избрать бензопилу.

Устранение поломок топливного фильтра

Из-за его неисправности бензопила может глохнуть даже на оборотах в холостую. Для проверки следует аккуратненько отсоединить бензопровод от карбюратора. Если вы видите, что во время подкачки горючее не вытекает из шланга и фактически не доходит до карбюратора, означает, топливный фильтр забился мусором.

Для отчистки фильтра воспользуйтесь крюком из проволоки. И через заливную головку бака слейте все горючее. После чего разъедините фильтр от шланга, прочистите его моющими средствами, кропотливо высушите и установите на место.

Для того чтобы бензопила работала без перебоев, раз в три месяца подменяйте все фильтры.

Поломка из-за больших нагрузок

Бензопила Дружба 4м может нередко глохнуть тогда, когда вы разрезаете огромные бревна. Дело в том, что при сильной нагрузке движок изредка получает нужное количество горючего.

Существуют две причины этих неисправностей:

  1. Грязные воздушные фильтры.
  2. Выход из строя системы подачи топлива.

Просто замените топливо или прочистите фильтр.

При поломке бензопилы не стоит огорчаться, так как ее конструкция достаточно проста. И многие поломки можно легко устранить самостоятельно.

До обращения в мастерскую попробуйте выявить возможные неисправности. Достаточно просто следовать советам, описанным в инструкции по ремонту бензопил.

Из этого видео вы узнаете об основных неисправностях бензопилы Дружба 4:

Бензопила Дружба.технические характеристики

Такая техника, как бензопила Дружба, никогда не утратит актуальность. Несмотря на то, что бензиновые модели все чаще вытесняются электрическими цепными пилами, спрос на Дружбу падает нехотя. Для популярности любой техники нужна надежность, низкая цена и простота в управлении и обслуживании. Именно поэтому Дружба и не собирается сдавать позиций. Отличная конструкция за разумные деньги.

Содержание:

Бензопила дружба 4, ремонт двигателя.(правильная разборка и нюансы)

В видео я покажу как правильно разобрать бензопилу Дружба 4 что бы не повредить запчастей,особенно маховик

Причины по которым может не заводится бензопила Дружба 4.

В видео я покажу как правильно разобрать бензопилу Дружба что бы не повредить запчастей,особенно маховик

Человек и пила. История Дружбы

Конструкция пилы была опробована еще в 1953 году. Производили пилу только два предприятия, пермский и бийский заводы, но в связи с тем, что спрос на модель всегда был высоким, ее производство в последнее время освоено на многочисленных предприятиях малого масштаба. Массовое производство Дружбы началось в 1955 году, а через три года пила была показана на международной выставке в Брюсселе, где получила золотую медаль.

По поводу названия аппарата ходит масса домыслов, сюда приплетают и сырок Дружба, и якобы совместную советско-китайскую разработку и даже 300-летие подписания Богданом Хмельницким о вхождении левобережной части Украины в состав России. Как оно было на самом деле никто не знает, но то, что бензопила стала идеальной заменой двуручной пиле, которую тоже называли Дружбой, это факт.

В индексе бензопилы всегда фигурирует числовое значение — это мощность двигателя в лошадиных силах. Иногда появляется литера Э, что свидетельствует о применении электронного бесконтактного зажигания. Конструктивное решение пилы было превосходным. Отдельно двигатель, и отдельно пильный механизм. Они просто скручиваются в единый блок и при необходимости за несколько минут можно получить доступ к любому механизму и детали, причем без хитрых съемников и особого опыта и навыков. Единственной сложностью у совсем уж политически отсталого элемента была регулировка первобытного карбюратора, который, несмотря доисторическую конструкцию, честно выполнял свою работу.

Двигатель бензопилы Дружба

Бензопила Дружба технические характеристики которой обеспечивались практически вечным двигателем, благодаря двигателю и получила огромное уважение рачительных хозяев, но не только их. Целые полчища самодельщиков, целые поколения технических маньяков были окрылены именно этим простеньким моторчиком, который был в свободной продаже. Какому-то лесорубу из Британской Колумбии не понять, что значил этот двигатель для техников-механиков. Ремонт бензопилы штиль 180 своими руками — 142, 240, 365 своими руками — видео. Ремонт бензопилы штиль своими руками, советы. Моторов такого объема и такой мощности в стране практически не было и на базе аппарата собирались и микроавтомобили, и самодельная сельхозтехника, даже был подготовлен выпуск маленьких летательных аппаратов Х3. На них были смонтированы винтомоторные блоки, состоящие из 4х движков от пилы.

Правда, в серию они так и не пошли, потому что официально не прошли летные испытания. Но зато промышленность страны советов набросилась на моторчик и неистово начала внедрять в производство массу техники, где нужен был малокубатурный надежный бензиновый мотор:

Вот как пригодились 4 лошадиных силы в смешном объеме 94 см³ для нужд народного хозяйства огромной страны.

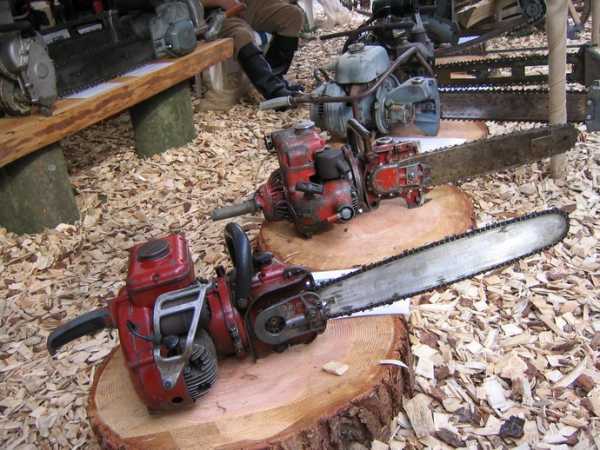

Модификации и конструкция бензопилы Дружба

За 60 лет выпуска конструкция Дружбы не изменилась практически никак. Это все тот же двухтактный стокубовый двигатель, время от времени инженеры поднимали мощность, в зависимости от применения двигателя, но на бензопилах она оставалась неизменной. Немного позже на моторы начали устанавливать электронное бесконтактное зажигание, что существенно повысило надежность мотора.

До конца 80-х годов выпускалась Дружба 4А с электрическим магнето и карбюратором КМП 100, после применения бесконтактной системы пила стала называться 4Э Электрон, в 90-х годах конструкторами был модернизирован карбюратор и пила получила приставку М, а позже на базе элементов конструкции Дружбы разработали более производительную пилу Урал.

Цепи для бензопилы Дружба, ремонт и цена

Дружба, как и любой механизм, может ломаться. Причем неожиданно и надолго. Но те, кто знает ее капризы, всегда готов отремонтировать аппарат хоть посреди поля или в тайге. Основные беды пилы были связаны с контактным зажиганием и карбюратором. Дело в том, что вопреки разговорам о всеядности пилы, не каждый бензин мог заставить двигатель работать по полной. То есть, она работала, но требовалась постоянная корректировка зажигания. Слишком был мотор чувствительный к октановому число двухтактной смеси бензина с маслом, которой он питался. Контакты, как правило, не подлежат ремонту, а если они восстановлены, то это ненадолго. Лучше сразу заменять из новыми, а еще лучше сразу установить бесконтактную систему.

Еще одной бедой моторной части пилы была негерметичность системы питания. Сегодня, в принципе, уже есть возможность использовать герметики, поэтому это вопрос теряет актуальность. Как правило, особенно тщательно надо герметизировать привалочную плоскость карбюратора и цилиндра. Цепи и пильный механизм нуждаются только в периодической смазке и выходят из строя крайне редко.

Аппарат, имеющий беспрецедентную надежность и выносливость, золотую медаль с выставки и горячую любовь публики выпускается до сих пор и купить Дружбу в металле можно за 6-7 тысяч, в зависимости от модификации и надолго забыть о проблемах с распиловкой древесины.

Ремонт блока зажигания бензопилы «Урал (Дружба)»

В некоторых леспромхозах, а также в индивидуальных хозяйствах все еще используют бензопилы Урал-электрон и Дружба-4-электрон , двигатели которых оснащены электронным блоком зажигания. Этот блок очень прост по схеме, но, как и другая техника, порой выходит из строя. Заменить его новым. это дорогое удовольствие, тем более, что сейчас промышленность выпускает магнето такого качества, что его хватает на один день работы, или максимум на неделю….Любой радиолюбитель вполне способен сам отремонтировать этот блок.

Схема блока вариант 1 (рекомендуемая).

Схема блока вариант 2 (часто используемая).

L1 – генераторная катушка, d=0,063мм, W=11000 витков, R=3000 ом;L2 – катушка управления, d=0,1мм, W=1200 витков, R=80 ом;Т1 – высоковольтный трансформатор, d1=0,28мм, W1=75 витков, R1=0,5 ом, d 2=0,063мм, W2=6900 витков, R2=2000 ом;Э – электронный блок;С1 – конденсатор 0,47 мкф 630В;R1 – резистор 390 ом 0,25 Вт;V1–V5 – диоды. соответствуют КД 209;V6 – тиристор соответствует КУ 202

Перед началом ремонта, необходимо определить, по какой схеме собран блок зажигания.
Вариант первый. Необходимо замерить сопротивление генераторной катушки L1 и вторичной обмотки трансформатора Т1, сопротивление катушки управления L2 и первичной обмотки трансформатора Т1, измерять не обязательно, достаточно проверить их на обрыв. Затем проверить исправность цепи управления тиристора, замерив сопротивление. Один щуп подключаем к отпаянному выводу идущему на резистор R1, второй на массу. В одном направлении сопротивление должно быть равно сумме сопротивлений резистора и прямого перехода диода V5 приблизительно 2. 4 ком. Ремонт бензопилы партнер 350 своими руками. В другом ∞. В случае исправности всех обмоток, и цепи управления тиристора, необходимо сделать сверление, диаметром 1,5- 3 мм, в точке соединения анода тиристора V6 с конденсатором С1 (точка А), и отпаяв катушки проверить на исправность диоды V1-V4, и конденсатор С1. Если неисправен один из диодов, его можно припаять навесным монтажом, предварительно уничтожив старый неисправный диод, методом сверления. Лучше использовать для этой цели бормашину.
В случае неисправности конденсатора С1, его необходимо удалить, вставить новый и припаять вывод к указанной точке, затем залить обратно эпоксидным клеем.
При неисправности тиристора, рекомендую заменить схему блока полностью, предварительно удалив старую, спаять навесным монтажом и залить эпоксидным клеем.

Дополнительно, если сопротивление цепи управления тиристора больше нормы, возможно, нарушен контакт схемы с массой, для восстановления необходимо: освободить от клея болт М3, выкрутить его, почистить контакт и снова закрутить, но уже новый ( точка Б), или просто припаять навесной проводник, соединив его с корпусом магнето.
Если пила работает, на больших оборотах с перебоями, необходимо заменить трансформатор Т1.
Если после нескольких минут работы полностью пропадает искра- это указывает на неисправность тиристора V6, необходимо заменить схему. Вариант второй.Если обмотки катушек исправны (сопротивление генераторной катушки с одним выводом может быть ≈ 1 ком, это нормально). проверить не обломился ли вывод конденсатора припаиваемый к выводу трансформатора Т1. При исправности всех элементов схемы – рекомендую, перевернуть генераторную катушку, наставив проводок вывода. При неисправности хотя бы одного элемента схемы, лучше заменить схему полностью, спаяв ее по схеме варианта 1, намотав катушку с двумя выводами. Если нет генераторной катушки, с двумя выводами, можно установить с одним выводом, но на изоляцию. Достаточно рассверлить трубчатую заклепку сверлом Ø5,1 мм и вставить ПВХ трубку Ø 4мм а при сборке подложить стеклотекстолитовые шайбы и монтажный лепесток, для второго вывода.

Объявление!Продается станок-полуавтомат для намотки генераторных катушек магнето МБ-1. Недорого.

nzizn.ru

Ремонт бензопилы Дружба

Инструменты, оборудование и техника
Рекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.


______________________________________________________________________________

Использую бензопилу Дружба-4 Электрон год выпуска 1992. Работаю минут 10 – 15 и она глохнет и больше не заводится, немного постоит и такая же проблема повторяется. Как исправить?

На Вашей пиле бесконтактное электронное зажигание и карбюратор кмп100-ар. Скорее всего, сгорел тиристор в магнето. Меняйте его на импортный.

Эксплуатирую бензиномоторную пилу Дружба 4. Цепи все родные, которыми комплектовалась еще при продаже. Точились сначала местным умельцем, но потом точил сам напильником. Вроде бы когда пилил раньше, рез был относительно ровным на сколько хватало так сказать, навыка и глазомера. Сейчас же еле попилил вербу. Просто шину уводит влево и заклинивает. На ощупь острие на зубьях нормальное. Как правильно заточить цепь?

В пропиле одной ширины участвуют 5 зубьев, каждый имеет 2 режущие кромки с своими углами. я рекомендовал-бы заменить ведущую, ведомую звёздочки + купить новую цепь (ураловскую, штилевскую).

Какая последовательность действий при разборке бензопилы Дружба 4 Электрон?

Разборку бензопилы следует производить в следующей последовательности: ослабить гайку, повернуть шину на шпильке ведомой звездочкой вверх и снять пильную цепь; отвернуть гайку со шпильки, снять натяжное устройство и пильную шину; снять со штуцера топливного крана бензопровод; отсоединить от рычага трос управления дросселем карбюратора; ослабить эксцентриковый зажим хомута рамы поворотом рычага и вывернуть винт, соединяющий сегменты хомута рамы, снять раму и отсоединить от двигателя редуктор.

Подскажите, где в дружбе находиться волнообразная шайба?

Отсоединить редуктор, снять сцепление, снять крышку с сальником, и тут она должна быть.

Посоветуйте цепь с импортных пил, которые можно установить на пилу Дружбу?

Oregon 46RС Stihl 46 RM - 404' Windsor 64E 0.404 1.6 20" 63BC64.

Подскажите, поставил мотор бензопилы Дружба 4 новый цилиндр под ураловский карбюратор, новый поршень кольца, выставил зажигание. Заводится теперь хорошо, обороты держит, не глохнет. Но проблема в том, как начинаешь что-то резать, не хватает ей силы и сразу глохнет. Даже не знаю…крутил болты карбюратора - тоже самое. Может, кто знает как устранить проблему?

Могу подсказать только из своего опыта ремонта двигателей бензопилы: 1. возможно недостаточный тепловой зазор между поршнем и гильзой под нагрузкой поршень просто заклинивает 2. неправильно установлен поршень, несоответствие смещения поршневого пальца, недостаточный (излишний) тепловой зазор колец, неверно разнесены торцы компрессионных колец 3. неверно выставленное зажигание.

Как разобрать двигатель на бензопиле Дружба 4 с электронным зажиганием?

Разборку мотора следует производить в следующей последовательности: Карбюратор КМП-100АР - снять карбюратор, для чего частично вывернуть винт крепления карбюратора на патрубке цилиндра; Карбюратор КМП-100У - снять карбюратор с бензопроводом, снять кожух с прокладкой карбюратора и прокладки патрубка с заслонкой при ее наличии; снять глушитель, отвернув гайку и гайку крепления глушителя к картеру; выкрутить со свечи зажигания, изолятор и вывернуть свечу зажигания; демонтировать дефлектор, отвернув две гайки М5; снять корпус вентилятора, отвернув, пять гаек М5; вывернуть храповик и снять регулировочные кольца под ним; отвернуть гайку крепления маховика и снять маховик с использованием храповика и вкладыша-съемника; вывернуть провод зажигания из изолятора (колпачка) свечи зажигания; открутить два винта и снять магнето с проводом зажигания, предварительно снять переходник; расконтрить и отвернуть гайку, снять фрикционную муфту; отвернуть четыре гайки и снять цилиндр, не повреждая прокладку; снять поршневые кольца, для чего следует использовать три латунные, медные или луженой жести пластинки, которые устанавливаются под кольцо: две в зоне замка и одна — с диаметрально противоположной стороны поршня.

Подскажите - когда бензопилу Дружба 4М Электрон дергаешь стартером, цепь крутиться не должна? У меня крутиться. Я полагаю, что проблема со сцеплением. Или я не правильно думаю? Если правильно, то как его устранить?

При остановленном двигателе цепь должна свободно перемещаться по шине - редуктор и мотор разъединены, на оборотах холостого хода цепь тоже стоит. Если эти условия выполняются, то и при прокрутке армстартером цепь будет неподвижна. Посмотрите упоры колец - хорошо ли приклепаны, замените кольца (на сцеплении), возможно опустились.

Решил дать ремонт и привести в рабочее состояние пилу Дружба 4. В принципе, сложностей никаких при разборке и выбраковке не возникло, но определенные вопросы возникли по состоянию боковин поршня, там имеется желто-коричневый налет, почти по всей окружности, кроме зоны расположения карбюратора. Это нормальный, рабочий цвет поршня, или его нужно поменять?

Уплотнение осуществляется, в первую очередь, за счет колец. Считаю, на них нужно заострить внимание, а поршень, если он, конечно, не болтается в цилиндре (что маловероятно) и с пальцем проблем нет, можно не менять. А вот отмыть его не мешало бы, только шкуркой не трите, сейчас химии полно разной, правда баллон химии, может оказаться, дороже нового поршня. А у вас с цилиндром, точно, все в порядке? А то там хромовое напыление, очень тонкое, при перегреве может отслоиться, кстати, поэтому, карбюратор, нужно настраивать несколько переобогащенно (не только на Дружбе, но и на импортных пилах), если конечно Вам вообще удастся его настроить. Если это действительно задир, то менять нужно всю ЦПГ.

Подскажите, пожалуйста, по смазке редуктора: редуктор имеет пластмассовую крышку сверху с надписью "Дружба-4а электрон" на трёх шпильках - это крышка масляного бачка под м8в? если да, то как определять уровень масла? На редукторе кроме большой круглой крышки (под литол) больше нет никаких отверстий кроме декоративной крышки с надписью "дружба - алтай",что не "вяжется" с инструкцией. Подскажите, как правильно эксплуатировать этот узел?

Обычно заливное отверстие оно же является контрольным, если другого отверстия нет. Ставишь пилу на ровную плоскость, заливаешь масло, как пошло обратно значит уровень.

Как разобрать ЦПГ (поршневую группу) на бензопиле Дружба 4?

Разборка шатунно-поршневой группы ЦПГ бензопилы производится при замене поршня, поршневого пальца и коленчатого вала.

Разборку производить в следующем порядке: Снять замки поршневого пальца из канавок поршня, Установить поршень на деревянную подставку с отверстием для выхода поршневого пальца. Легкими ударами молотка через металлическую оправу с наружным диаметром 10,5-11,5 мм выбить поршневой палец из бобышек поршня. Снять поршень.

Применяю бензопилу Дружба 4М Электрон для распиловки толстых бревен. Зажигание давно переделал, работала лет шесть как часы. Но вот уже второй появилась неисправность, поменял четыре карбюратора одно и то же. Значит так, завожу с пол оборота, в горизонтальном положении работает, на себя работает, только наклоняю от себя - нет! Глохнет и все. Искать пятый карбюратор или причина в другом?

У тебя проблема не в карбюраторе. На пиле нужно заменить сальники коленвала и желательно поршневую и все опять заработает.

Появилась неисправность с карбюратором контактной бензопилы Дружба 4. Заводится с 1-3 раза, но как только заводиться обороты подскакивают и не падают порой даже не заглушишь. сегодня пришлось высоковольтник выдернуть с мундштука, чтобы она замолчала.

В карбюраторе нужно регулировать иглу, при твоей проблеме её нужно опустить на одну риску игла крепится шпонкой полумесяцем. Вторая проблема - открой карбюратор, отрегулируй клапан / язычок по линейке, чтобы выступ на язычке не доходил до линейки 05 мм. В карбюраторе шток с иглой ходит по направляющей и есть круглые, может заменен шток? поставлен от другой марки карбюратора. это проверь, проверь жиклёр холостого хода находится в низу карбюратора. Заверни до упора и отверни на полтора оборота, Иглой нужно производить регулировку.

Начинаю пилить ровно, потом перед шины влево смещается и закусывает. Что это, цепь? Перед, наверное, это носок, где ведомая звездочка. Пил тонкого бревна сантиметров 15 не всегда удается ровным. А в толстом вообще клинит шину. Амортизатора нет, надо цепь поточить.

Пятизубая пластинчатая цепь структурно немного отличается, если посмотреть внимательно, то мы увидим несколько зубьев левых, несколько зубьев правых. Самый первый зуб подрезной, за ним отрезной, за отрезным выбрасывающий, затем снова подрезной но симметричный. Все зубья режущие, поэтому подача на зуб меньше, меньше и нагрузка на зуб, соответственно он меньше изнашивается и быстрее пилит, но не в 2 раза, а на 20-45%, все зависит от заточки, а именно от угла в плане (если смотреть сверху), если пилить березовые дрова, то цепь точится с тем же углом, что и крючковая по подрезному зубу и отрезной зуб затачивается с углом на 5 гр. больше, выбрасывающий зуб выполняет функцию ту же, что и упор перед крючковым, с той лишь разницей, что он тоже режет. Для пиления дуба угол увеличивают на 3-5 градусов на всех зубьях, кроме выбрасывающего, у него угол в плане 0 гр, он обновляется только по передней поверхности через одну заточку. Зубья по высоте подрезной - отрезной -0,4 мм, выбрасывающий ниже подрезного на 0,9-1,5 мм мм. Если пластинчатую цепь точить по переднему углу радиусным кругом Р-4 мм, цепь пилит еще лучше, можно сточить выбросной до разницы по высоте до 2 мм, я обычно точу радиусом старые цепи, это продляет им жизнь.

Требуется помощь по бензопиле Дружба-4, контактное зажигание. Поменял все сальники, перемотал катушку как писалось выше, поставил бобину от москвича, искра есть, компрессия 7 очей, коленвал не болтается, при нажатии на кнопку капает бензин из карбюратора - не заводится. Залил бензин через свечное отверстие, поставил новую свечу - завелась и заглохла, после чего больше не заводилась. Подскажите, кто знает что делать?

При регулировке зажигания - снимите двигатель, отсоедините улитку, снимите маховик, нужен съёмник, если у кого храповик с внутренней резьбой, вам повезло. Установка зажигания – не доходя до ВМТ 4,4мм прокручиваем за центробежную муфту подводим поршень не доходя 4,4мм до ВМТ, смотрим на прерыватель контактов это будет начало разрыва. Дальше регулируем опережение зажигания сняли глушитель, под ним находится шпилька крепления магнето, их 3 на картере. все ослабили на шпильке и на корпусе картера под глушителем стоят риски (заводская установка они совмещены), регулируем опытным путём. Поворачиваем за шпильки магнето влево, вправо - это опережение зажигания раннее, позднее.

Как правильно разобрать редуктор бензопилы Дружба Электрон?

Разборку редуктора производить в следующей последовательности: снять ведущую звездочку; демонтировать корпус с большой шестерни в сборе с ведомой шестерней; снять ступицу фрикционной муфты; выкрутить крышку маслобака с пробкой, для чего вывернуть пять винтов М4; вывернуть крышку и фиксирующий винт; снять плунжер масляного насоса с червячным колесом; выпрессовать из корпуса ведущую шестерню в сборе с подшипниками и уплотнителем в сторону ступицы легкими ударами молотка через деревянную оправку.

Может, кто имел дело с установкой электронного зажигания на бензопиле Дружба 4? После поломки решил отремонтировать, заменил коленвал, поршень, кольца, цилиндр и зажигание, полный апгрейд. зажигание установлено по меткам как в инструкции, завелась сразу и резко встала. после 2-х вечеров изучения обнаружил, что срезало шпонку на магнето, значит не верно установлено зажигание? установил немного позже – заводится,
работает с перебоями, глохнет и опять срезает шпонку. Уже срезал 3 штуки с экспериментами зажигания. Кто-нибудь устанавливал?

Не правильно посажен маховик на вал .он должен плотно сидеть на конусе. Скорей всего, маховики по посадки одинаковы ,но в них разное количество магнитов 3 и 4. И если не тот маховик, то не будет искры. А то, что срезает шпонку, так скорей всего конуса нет (брак) или на коленвале или на маховике.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________






tehts.ru

Ремонт бензопилы Дружба

Вопрос: Делаю ремонт бензопилы Дружба 4 Электрон. Перебрал ее, все работает кроме одного: не подается смазка на цепь.

Открутил крышку на редукторе и обнаружил отсутствие плунжера маслонасоса (такое название в инструкции). По схеме редуктора в инструкции этот плунжер вставляется во втулку и фиксируется от выпадения винтом.

Я не могу понять какой принцип нагнетания масла с помощью этого плунжера, ведь он имеет цилиндрическую форму и шестерню на конце и по-видимому всего лишь постоянно вращается вокруг своей оси? Канал для подачи масла в редукторе не забит, я проверял.

Ответ: винт не только фиксирует от выпадания, дело в том что канавка в которой винт упирает не строго перпендикулярна относительно оси плунжера, она немного смещена, поэтому при вращении насоса плунжер немного в втулке имеет вертикальное-поступательное движение, так масло и двигается по каналу.

Вопрос: У меня бензопила б/п Дружба 2 старого выпуска, там карбюратор не такой (хотя написано на нём КМП-100А), как описывают - всего один регулировочный болт снизу.

Как такой карбюратор регулировать? на сколько первоначально винт выкручивать? В общем, проблема такая - завожу, предварительно подкачав топливо. Работает нормально. Но через секунд 20-30 глохнет, особенно если держать на оборотах кончается бензин в карбюраторе, а новый не натекает.

Подкачиваю, завожу - опять тоже самое. Конечно карбюратор, топливопровод (с отстойником) продул и прочистил. Диафрагма на вид целая и в отличном состоянии. Но топливо в карбюратор не поступает.

Как регулировать механизм под диафрагмой? Или это не он виноват (прокладку под
цилиндром менял, думал воздуха хапает - не помогает, поршневая кубов 10 спилила, не больше - новая).

Ответ: Снимаешь крышку карбюратора , ставишь линейку на карбюратора и край "коромысла" должен совпадать.

Вопрос: Завожу свою контактную бензопилу Дружба 4М. Минуты 3 работает на полных оборотах. Потом из карбюратора стреляет дымом и глохнет. Не заведешь, пока не остынет, т.е. минут 20. Что делать? Заслонка полностью открыта. Карбюратор мыл в бензине.

Ответ: почисти все, что связано с бензином и скорей всего не правильно настроен карбюратор. Заслонка должна быть закрыта или немного приоткрыта.

Вопрос: А в чем может быть причина большего стачивания одной кромки цепи пилы?

Ответ: В первую очередь это длительная работа неправильно заточенной цепью - с разными углами заточки, разными длинами режущих звеньев (и соответственно с разной их высотой) или с различной разницей высот ограничителей глубины и режущих звеньев на левой и правой сторонах цепи.

В эту же группу попадает ситуация, когда в процессе работы происходит затупление одной стороны цепи, например попадание песка в трещинах древесины или цепляние гвоздей.

Ещё одна из возможных групп причин - это длительная работа цепью со слабой натяжкой и/или изношенным пазом шины по ширине, когда цепь в процессе пиления имеет возможность "гулять".

Если шина была зажата в резе, деформирована и была произведена неаккуратная рихтовка и паз шины оказался при этом существенно шире, чем толщина ведущих звеньев (хвостовиков цепи).

Также вполне возможно от старости, когда шина выработала свой ресурс. При этом кроме разной высоты направляющих паза шины может наблюдаться уменьшение глубины паза (хвостовики цепи при движении задевают дно паза), увеличение ширины паза, неравномерный износ направляющих изнутри (сечение паза шины из прямоугольника превращается в трапецию).

Вопрос: работает пила б/п Дружба Электрон, но обороты плохо развивает. А вот когда бензин в карбюраторе заканчивается - начинает ровнее работать и с оборотами нормально. Можно ли подогнуть пластинку под диафрагмой для уменьшения уровня топлива в карбюраторе? как правильно отрегулировать данный уровень?

Винт регулировочный я сколько не крутил результата мало - либо не хватает топлива при работе в нагрузку (не выдаёт мощности) либо переливает на средних и низких оборотах.

В среднем положении свеча коричневого цвета, под нагрузкой работает нормально, да и на холостых перелива не наблюдается. А можно уточнить - выкручивая регулировочный винт на карбюраторе, я добавляю или убавляю топливо?

Ответ: Выкручивая добавляешь. Если не настраивается карбюратор это признак неисправного двигателя или неправильной работы карбюратора.

Там вообще 2 регулировочных винта – регулировка топлива на холостом ходу и регулировка топлива на максимальных оборотах. Первый почему то плохо работает, но может у тебя он и работает, обрати внимание.

Вопрос: было замечено, что мотор бензопилы Дружба 4 Электрон устойчиво работает на холостом ходе и высоких оборотах. При попытке пилить, мотор сразу глохнет.

Перед запуском двигателя карбюратор был промыт. Оказалось, в фильтре отстойнике образовался лёд, и на половину прикрыл отверстие, после прочистки всё нормализовалось. Вопрос, как и от чего такая зависимость?

Ответ: У тебя старый карбюратор КМП-100. У него качество смеси регулируется только на холостом ходе винтом. Причем этот винт при закручивании смесь обедняет - наверное, перекрывает отверстие с топливом.

Я как ни пытался его настроить, у меня он на работу вообще не влияет - думаю, какой-
то канал не досверлен или еще чего. Мне кажется, там должно быть в колодце с иглой отверстие, из которого топливо для холостого хода забирается.

Подгибанием лепестка клапана регулировать карбюратор трудно - если клапан нормальный, то регулировка будет только в сторону обеднения и будет нестабильной.

Это потому что расход будет ограничиваться сечением клапана и положение бензобака/пилы будет сильно влиять, так что это скорее нештатная регулировка.

В штатном режиме клапан не должен влиять на качество смеси, а должен в любом режиме пропускать достаточно топлива, а сечение должно ограничиваться главным жиклером. Клапан вроде и настраивать положено так - чтобы при нажатии мембраны подача топлива открывалась, а при отпускании - полностью перекрывалась.

Кстати, разобрался, зачем на старом карбюраторе винт вверху - это для наполнения мембранной камеры бензином/выпуска воздуха перед стартом, чтобы пила в любом положении работала.

В КМП-100АР его нет, поэтому, чтобы по максимуму наполнить камеру, лучше пилу наклонить вперед (ну получается тарелкой мембраны почти вниз) и нажать мембрану, воздух через главный жиклер стравится.

Если так не делать, то пила при большом наклоне глохнуть может. Еще иглой можно качество регулировать, но у нее только 2-3 положения. Но для КМП-100 другим особо нельзя регулировать.

Вопрос: С пилой Дружба 2 такая проблема: пропил уводит вправо у редуктора сильно, а на конце шины пилит почти прямо. Пилка уже давняя. Может, кто сталкивался с такой проблемой, или идеи какие есть, куда посмотреть подскажите?

Ответ: на шину смотри, не равномерно выработана - необходимо или перевернуть шину или выровнять стачиванием.

Вопрос: Пила Дружба 4, 1982 г, катушка жигулевская, поршень и кольца новые зазор 0,3 мм опережение 4мм свеча 0,5мм заводка отлично минут пять-десять режет отлично потом работает нестабильно при попытке резать глохнет но снова заводится отлично. Как исправить?

Ответ: добавь топлива винтом Н, 1/4 оборота.

Вопрос: подскажите сколько магнитов на маховике бензопилы Дружба-4 контактная? можно ли ставить 4 магнита?

Ответ: 3 магнита и один противовес, маховик с электронного зажигания нельзя ставить.

benzpila.ru

Бензопила Дружба 4 и ее правильная наладка и ремонт.

Эксплуатация бензопилы "Дружба-4" выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно.

Причина этого "недуга" в слабой системе зажигания.

Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания.

Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки.

Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков.

Необходима межслойная изоляция: после каждого слоя провода делается прокладка из бумаги или лакоткани. Начало обмотки припаивается на место штатного вывода к сердечнику, с конца обмотки делается вывод монтажным проводом для подсоединения к прерывателю зажигания. Сверху катушка изолируется (можно применить изоляционную ленту).

Цепь конденсатора, включенного параллельно прерывателю и катушке, остается без изменений.

Далее двумя монтажными проводами через отрезок резинового шланга в качестве уплотнителя делаются выводы. Для надежности изоляции проводов их желательно объединить в общую оболочку из трубки ПВХ.

В качестве повышающего трансформатора используется катушка зажигания Б-115 с удаленным резистором, который крепится сбоку катушки. Данный тип катушек есть в системах зажигания автомобилей "Москвич", "Волга" и других. Использование катушек зажигания мотоциклов нежелательно: они не дают достаточной мощности искры. Катушка зажигания крепится при помощи хомута к раме бензопилы в любом удобном месте.

Провода, идущие из "улитки" двигателя, подсоединяются следующим образом: один, идущий от общей точки соединения конденсатора, прерывателя, вывода катушки - к выводу "ВК" катушки зажигания Б-115; второй, идущий от массы и подсоединенный к болту крепления магнето - к выводу катушки зажигания Б-115 не имеющей обозначения.

Провода желательно выбрать разноцветными.
Далее катушка зажигания высоковольтным проводом соединяется с запальной свечой двигателя.

Регулировка момента зажигания дала очень хорошие результаты, все "недуги" бензопилы исчезли. Вот уже несколько лет переделанная система зажигания исправно работает на бензопиле "Дружба-4".

В заключении можно сказать следующее: катушка зажигания немного "портит" внешний вид пилы, но лучше иметь надежную в работе пилу, чем ту, которая приносит одни мученья.

Данная система зажигания может применяться также и на других типах двигателя, что было испытано на двигателях для мопеда типа Д-5, Д-6. Обмотка в этом случае содержит 160 витков.

Работать такой пилой значительно удобнее: вальщику почти не приходилось сгибаться, как при работе бензопилой с низкими рукоятками, равномерно распределяется нагрузка на обе руки. Технические показатели нашей пилы также были достаточно высокими.

Бизнесмены, представители иностранных фирм, выпускавших моторные пилы уже несколько десятилетий, волновались: неужели советская новинка затмит их последние образцы? Мнение жюри было единодушным: высшая награда – “Гран-при” (большая золотая медаль) была присуждена нашей бензопиле “Дружба”.

Назвали ее так, отмечая содружество коллективов ЦНИИМЭ и одного машиностроительного завода на Украине, творческие усилия которых помогли создать хороший инструмент для лесозаготовителей. Название “Дружба” выбрали и потому, что появление новой пилы совпало с празднованием трехсотлетнего воссоединения Украины с Россией.

Благодаря высоким техническим показателям пилы “Дружба” быстро распространились на лесозаготовках. Передовые рабочие, освоив новый мотоинструмент, заготовляли по 100…120 м3 древесины в смену. Уже к 1960 году уровень механизации валки леса достиг 97%.

С тех пор конструкция бензопил непрерывно совершенствуется, повышается их мощность, увеличивается моторесурс, улучшаются отдельные узлы. Большое внимание уделяется снижению уровня вибрации и шума. Были созданы новые модели бензиномоторных пил.

Переносные цепные бензиномоторные пилы используются на лесосеках для срезания деревьев при валке, очистке деревьев от сучьев и раскряжевке хлыстов, а также при очисте лесосек и выполнения подготовительных работ.

В качестве двигателей бензиномоторных пил используются карбюраторыные одно- или двухцилиндровые двухтактные двигатели с кривошипно-камерной продувкой мощностью 3...8 кВт. Зажигание рабочей смеси осуществляется запальной свечой от магнето через провода высокого напряжения. Специальной сыстемы смазки двигатели не имеют, поэтому для смазки цилиндра, подшипников коленчатого вала и шатуна в топливо добавляется масло в пропорциях от 1:12 до 1:25. Запуск двигателя производится ременным или канатным стартером (съемным или несъемным).

Бензиномоторные пилы делаются с редукторами и без них. При наличии редуктора между ним и коленчатым валом устанавливается муфта сцепления. Если редуктора нет, муфта сцепления ставится между коленчатым валом и ведущей звездочкой. Муфты сцепления фикционного типа, в основном автоматические центробежные.

По назначению бензопилы делятся на специализированные и универсальные. К специализированным относятся пилы с высоким расположением рукояток, например, "Дружба-4М", "Урал-2" и "М-228". К универсальным относятся бензиномоторные пилы с низким расположением рукояток, например, "Тайга-214" и "Крона-202".

Ручные бензиномоторные пилы по-прежнему сохраняют свое значение на лесозаготовках за рубежом. Если в таких странах, как Швеция, пилы в основном вытеснены из леса, в остальных странах мира они широко используются для валки, обрезки сучьев и раскряжевки древесины.

Тенденции в развитии конструкций бензиномоторных пил обуславливаются общими возрастающими экологическими и эргономическими требованиями.

В частности вопросы экологии решаются путем установки катализаторов, обеспечивающих более полное сгорание топливной смеси, использованием смазочных масел растительного происхождения и специальных приспособлений к канистрам для предотвращения выливания топлива и масел на землю.

В конструкциях пил применяются более совершенные системы гашения вибрации, устройства, облегчающие запуск холодного двигателя и обеспечивающие эффективность газообменных процессов в двигателе, центробежные системы очистки воздуха, регулируемый маслонасос для смазки пильной цепи и др. Все зарубежные пилы выпускаются с низкими рукоятками.

При валке деревьев бензопилой пользуются гидравлическим клином КГМ-1А, приводимым в действие от двигателя пилы. Щеки клина вставляют в рез, образованный пилой в дереве. При нагнетании гидросмеси в цилиндр поршень вместе с клином выдвигается вперед, разжимает щеки и создает вертикальное сталкивающее усилие на ствол дерева гидроклином. Гидроклин имеет грузоподъемность 5 тонн и может сталкивать в нужном направлении деревья диаметром до 60 см с обратным наклоном до 5°. Масса клина 3,6 кг. Для сталкивания крупномерных деревьев (диаметром 60...120 см) выпускается гидродомкрат ДГМ-16 грузоподъемностью 14,4 тонн.

Бензопилы обладают большой универсиальностью. Двигатель пилы может соединяться с инструментами и устройствами для выполнения различных работ: сверлами по дереву и металлу, гайковертами, бурами. Бензопилу, вернее ее двигатель, можно также использовать в качестве привода для узкоколейных дрезин, моторных лодок, переносных лебедок, переносных электростанций.

kazap.ru

технические характеристики пилы, инструкция по ремонту, 4М-Электрон, запчасти, регулировка карбюратора

Содержание материала

Бензопила Дружба: устройство, обзор моделей и преимущества

Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики:

  • наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с воздушным охлаждением и рабочим объёмом 94 куб. см;
  • мощность 4 л/с;
  • редуктор состоит из корпуса и двух конических шестерен;
  • для смазки двигателя используется смесь на основе масла и бензина;
  • выполнение двигателя и пильного аппарата бензопилы представлено независимыми узлами, объединяемыми между фланцевым соединением и фиксируемым хомутом.

Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.

Относительно недавно стартовая модель была оснащена совершенно новым карбюратором КМП-100-У, что дало пиле название «Дружба-4м-Электрон» и «Дружба-Алтай». Несмотря на достойные технические характеристики, модель не нашла очень широкого распространения в других странах.

Основные недостатком пилы «Дружба» является её значительный вес, составляющий12 кг, а также наличие съёмного тросового стартера, которые не слишком удобен в применении и достаточно часто теряется. Кроме всего прочего, конструкция не имеет многих защитных элементов, способных обеспечивать безопасность работы, включая кнопку «Стоп», тормоз на цепь, а также функцию Anti-kick. Однако, конструкционная простота и невысокая стоимость, в сочетании с высокой производительностью, сделали этот агрегат очень популярным.

Как собрать бензопилу Дружба (видео)

Технические характеристики бензопил Дружба

В зависимости от модификации, технические характеристики бензопилы «Дружба» могут варьироваться, что нужно обязательно учитывать при выборе оборудования и его обслуживании в процессе эксплуатации.

Также рекомендуем прочитать:

Параметры и характеристики

«Дружба-2»

«Дружба-4М Электрон»

«Дружба-5Э»

Мощность устройства

2,2 кВт

2,94 кВт

3,7 кВт

Показатели частоты вращения

3200 об/мин

5200 об/мин

6200 об/мин

Наличие автоматической цепной смазки

Отсутствует

Присутствует

Присутствует

Наличие электронного зажигания

Отсутствует

Присутствует

Присутствует

Объём бака смазочной системы

240 мл

240 мл

240 мл

Длина шины

45 см

45 см

45 см

Вес агрегата

12,5 кг

12,5 кг

11,7 кг

Габаритные размеры

46х50х86,5 см

46х50х86,5 см

46х46х88 см

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

В состав бензопилы «Дружба-4М Электрон» входит:

  • двигатель;
  • редуктор;
  • рама;
  • пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
  • съемный стартер;
  • система питания;
  • смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

  • проблемы со смазочной системой;
  • проблемы с любыми узлами двигателя;
  • поломка самого двигателя;
  • проблемы с контактным зажиганием;
  • полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

  • если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
  • перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
  • быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
  • перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Регулировка карбюратора пилы

Если избыточное количество топливной смеси устранено, а работоспособность устройства не восстановлена, то требуется отрегулировать карбюратор и осуществить чистку глушителя. Чтобы выполнить самостоятельную регулировку карбюратора, необходимо воспользоваться следующими несложными рекомендациями:

  • прокрутить до упора топливный винт;
  • отвинтить топливный винт ровно на три оборота;
  • максимально прочно закрутить воздушный винт;
  • отвинтить винт на пару строгих оборотов;
  • выполнить уплотнение при помощи герметика или обернуть переходную муфту тонкой жестяной полоской.

Как работает бензопила Дружба (видео)

Проверить на прочность, надёжность и герметичность все соединения. Если двигатель бензопилы Дружба» сохраняет работоспособность исключительно на подаче малых оборотов, а при наличии значительной нагрузки агрегат быстро глохнет, то при правильно отрегулированном карбюраторе следует обратить внимание на систему глушителя. Как правило, такая проблема связана с засорением этого узла. Особенно часто засор искрогасителя глушителя наблюдается в следующих случаях:

  • применение для заливки в топливную систему смеси с некачественным маслом;
  • применение для заливки в топливную систему смеси с повышенным содержанием масла;
  • применение для заливки в топливную систему смеси, содержащей не предназначенного для такого типа двигателя масла.

При обнаружении причины сбоя в работоспособности пилы, необходимо демонтировать глушитель и тщательно его прочистить при помощи любых моющих средств, после чего просушить посредством фена. Обязательным условием является замена топливной смеси на оптимальный состав, который рекомендован к использованию производителем оборудования и прописан в прилагаемой к бензопиле инструкции по эксплуатации.

О технике безопасности

Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:

  • проверка герметичности топливной системы;
  • проверка закрепления цилиндра;
  • проверка закрепления карбюратора;
  • проверка закрепления глушителя;
  • проверка затяжки стального крепежа снаружи;
  • смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
  • смазка троса стартера литолом-24;
  • очистка сетки воздушного фильтра на карбюраторе.

Следует помнить, что при засорении межреберного цилиндрового пространства вызывает значительное снижение охлаждения, сильный перегрев и ускоренный износ рабочей поверхности. Через 24 часов наработки должна производиться частичная разборка с последующим тщательным удалением нагара.

При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:

  • запрещается осуществлять работы одной рукой;
  • рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток;
  • перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров;
  • работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры;
  • необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.

Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.




Отзывы и комментарии

Вы нашли ошибку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter. Спасибо!

Рейтинг:

Загрузка...

dachadecor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
