Компания «Ростсельмаш», головной офис которой расположен в Ростове-на-Дону, ведёт свою историю с 1929 года. На сегодняшний день предприятие может по праву гордиться линейкой сельскохозяйственной техники, состоящей из комбайнов, тракторов, уборочных машин, опрыскивателей, перерабатывающего оборудования. Более 50 стран мира на регулярной основе закупает самоходный комбайн Нива СК-5, который выпускается с 1970 года.

Зерноуборочный комбайн Нива СК-5

Данная модель зерноуборочного комбайна предназначена для уборки злаковых культур. Машина подойдёт для работы в зонах так называемого рискованного земледелия. Техника идеально справляется со своей задачей даже на полях с небольшим уровнем урожайности.

Преимуществами комбайна являются:

Имеются у комбайна и недостатки:

• Высокая степень износа приводных ремней.
• Сложная система установки жатки обусловливает трудоёмкий процесс сервисного обслуживания.

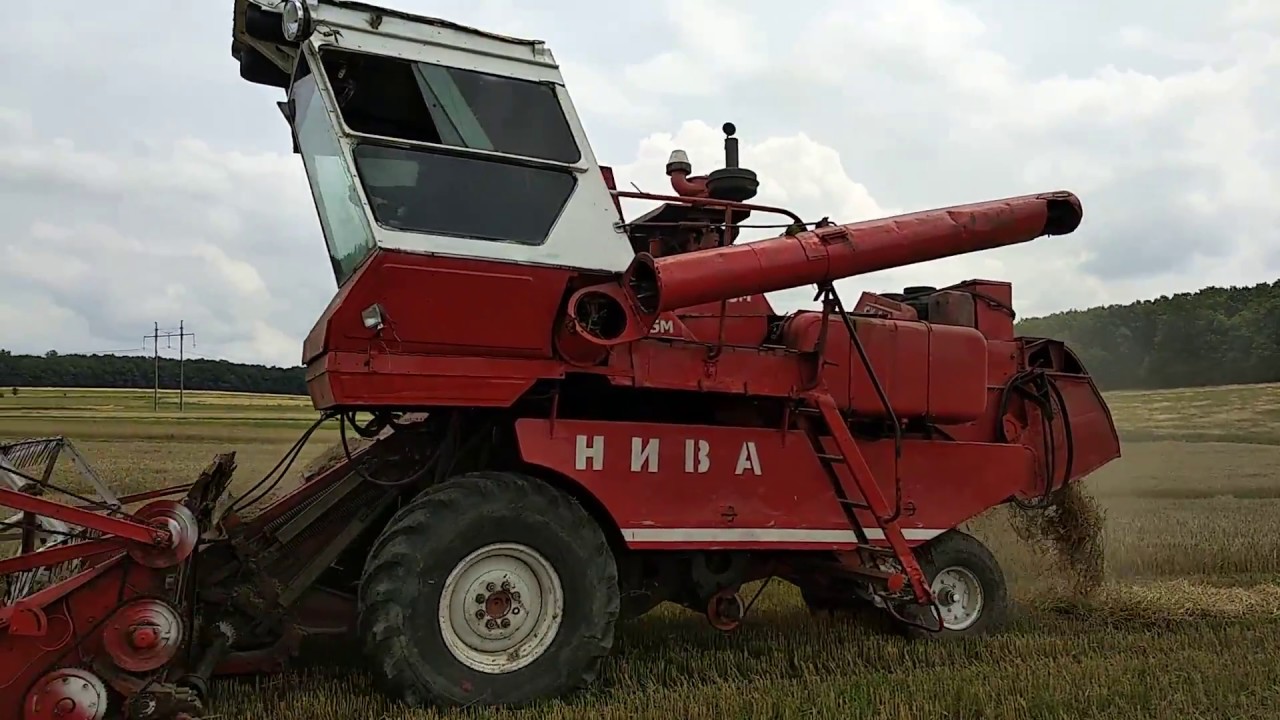

Фото экскаватора Нива СК-5

Устройство

Основными элементами комбайна Нива СК-5 являются:

Технические характеристики

Технические характеристики зерноуборочного комбайна Нива СК-5:

Характеристики	Ед. измерения	Показатели
Габариты (размеры):
— длина	мм	7607
— ширина	мм	3930
— высота	мм	4100
Масса (вес)	кг	7400
Марка мотора		ММЗ/Д 260.1.36
Мощность	кВт/л.с.	114/155
Объем топливной емкости	л	300
Частота вращения барабана	об/мин	2900
Количество ножей	шт.	64
Объем накопительного бункера	л	3000
Скорость разгрузки	л/сек	40
Высота разгрузки	м	2,6
Система очистки		двухрешетная
Длина элементов соломотряса	м	3,6
Количество элементов соломотряса	м	4
Молотильный аппарат		барабан
Диаметр молотильного аппарата	м	0,6
Наклонная камера		транспортер
Рабочая ширина жатки	м	5

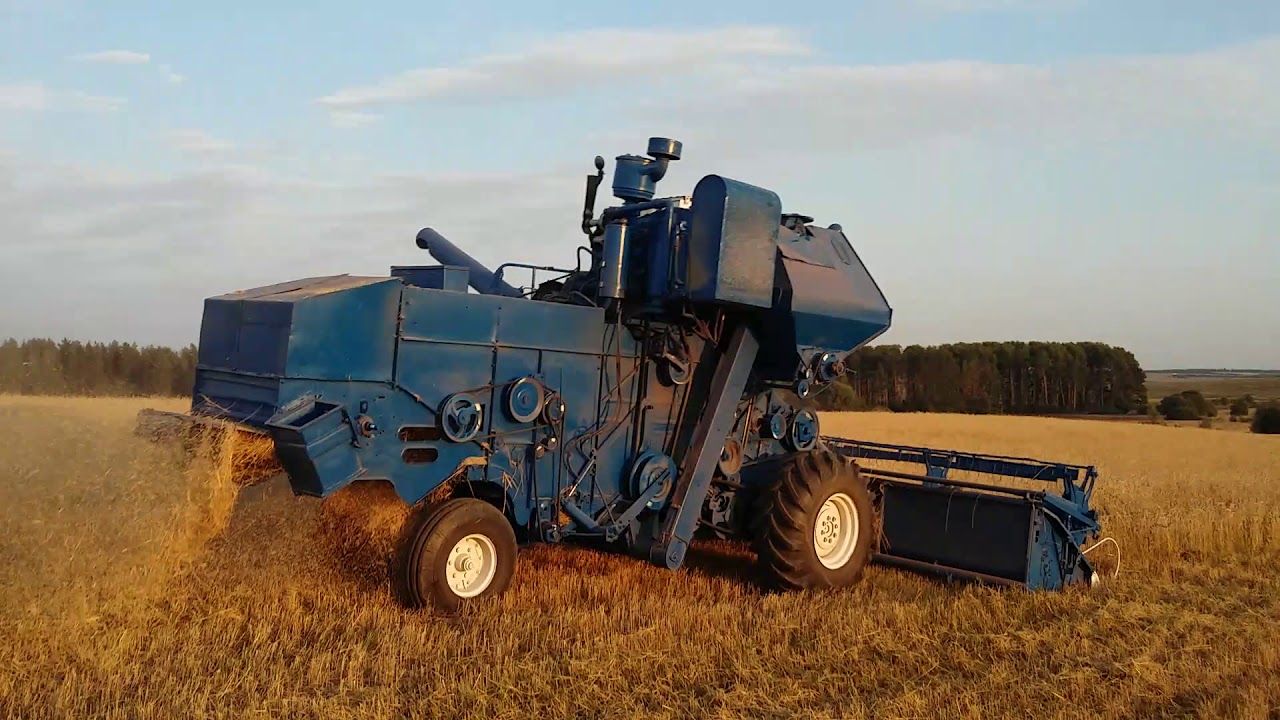

На видео комбайн Нива СК-5 в работе:

Модификации

Нива СК-5 представлена следующими модификациями:

1. СК-5А имеет двигатель мощностью 120 лошадиных сил.
2. СК-5АМ оснащён мотором в 140 лошадиных сил, отличается левым положением трансмиссионной коробки.
3. СК-5М-1 оборудован гидростатической трансмиссией.

Видео обзор комбайна Нива СК-5М-1:

Самый массовый уборочный агрегат СК-5 мог так и не выйти в серийное производство

СК-5 — САМОХОДНЫЙ комбайн производительностью 5 килограммов зерна в секунду. Он сильно изменил понятие об аналогичной технике не только в СССР, но и во всем мире. За более чем тридцатилетнюю историю выпущено 1 200 000 штук — рекорд. «Ниву» и сегодня делает завод «Ростсельмаш». Конструкторы оставили прежние контуры. Улучшили жатку. Убрали лишние ремни. Последняя модификация называется «Нива-Эффект». Чем так полюбилась легендарная техника?

Александр КОРОВАЦКИЙ:

«Объем небольшой, убираю, не торопясь, за три дня. Никого нанимать не нужно, душа спокойна, а это дорогого стоит. Деньги, которые потратил на покупку комбайна, давно окупились. Техника старенькая, и руки частенько прикладывать приходится, но свое делает без нареканий. Машина, по сути, неубиваемая».

ПЕРВЫЙ самоходный зерноуборочный комбайн в СССР — С-4. Выпуск начался в 1947 году. В 1956 году появились СК-3, в 1962-м — СК-4, а в 1969-м — СКД-5 «Сибиряк». С 1970 года завод «Ростсельмаш» презентует СК-5 «Нива».

Юрий Песков — генеральный директор завода в 1978—1996 годах. Как писал два года назад интернет-портал «Русская планета», заводчане обожали травить байки о взрывном характере бывшего руководителя. За остановку производства Юр Саныч ругал всех на чем свет стоит. Поговаривают, он даже швырял по кабинету телефоны, хлопал дверьми всех центральных кабинетов страны и чуть ли не до трещин стучал кулаками по трибунам.

При этом все рассказывают с такой гордостью. Правда или нет, Песков для завода — точно эпоха. Однако, как ни странно, он был противником «Нивы».

В своей книге «Жизнь моя, «Ростсельмаш» он вспоминает, как в 1968 году ему поручили собрать первый комбайн СК-5 «Нива». «В то время я руководил сборочным производством. Выпустили первые 30 машин, отправили на испытания. Производительность «Нивы» оказалась на 8—13 процентов выше, чем у предшественника СК-4. Серийное производство этой техники дало прирост производительности труда не более 10 процентов». Но Юрий Александрович был недоволен таким показателем и не скрывал этого в интервью той же «Русской планете»:

— В 1973 году создатель «Нивы» Ханаан Изаксон уверял, что это лучший комбайн мира. Все думали, что вот он сейчас облегчит труд комбайнера и позволит убрать больше урожая. На деле оказалось, что нет. Но как можно было с чем-то сравнивать, если нас за границу не выпускали? Мы просто не видели ничего другого. Я все-таки добился разрешения на поездку в Германию на завод «Клаас».

Что там увидел! «Нива» негодна по сравнению с немецкой техникой. Изучил комбайн и понял: нельзя ставить СК-5 на производство. В Германию делегацию отпускали на три дня, но нам хватило разобраться суток.

На «Ростсельмаше» Песков пришел к директору Василию Иванову и начал рассказывать обо всем, что видел:

— Нельзя, говорю, нельзя было ставить на производство «Ниву», — сказал Песков.

— Сегодня в России кроме нас некому создавать комбайны, — ответил Иванов. — Но я не знаю, сколько мне осталось жить, хотя точно знаю, что за это время новый комбайн уже не создам.

Так они и разошлись, но идея запустить новый комбайн Пескова не оставляла. Впоследствии ему удалось осуществить задуманное. Новый комбайн назвали ДОН. А что «Нива»? 1973, 1976, 1981, 1995-й — все эти годы технику продолжали совершенствовать. Добавляли новые механизмы и не снимали с конвейера.

Хотя первые модели советского периода были спартанские. Вентиляция не спасала от жары, а о кондиционере мечтали. Однако нельзя не отметить: органы управления удобны. Рулевая колонка перед комбайнером. В полу справа от колонки рычаг переключения передач, раздельные педали тормоза, слева сцепление и ручник. Справа от сиденья — рычаги и переключатели управления механизмами: жаткой, молотилкой, выгрузкой бункера.

АЛЕКСАНДР Коровацкий из Крупок. На малой родине, в деревне Киевец того же района помогает содержать подсобное хозяйство маме. У нее гектар земли, частично засевает зерновыми. У Александра собственная «Нива», на ней помогает убирать поле. Вместе с Александром отправляемся в Киевец.

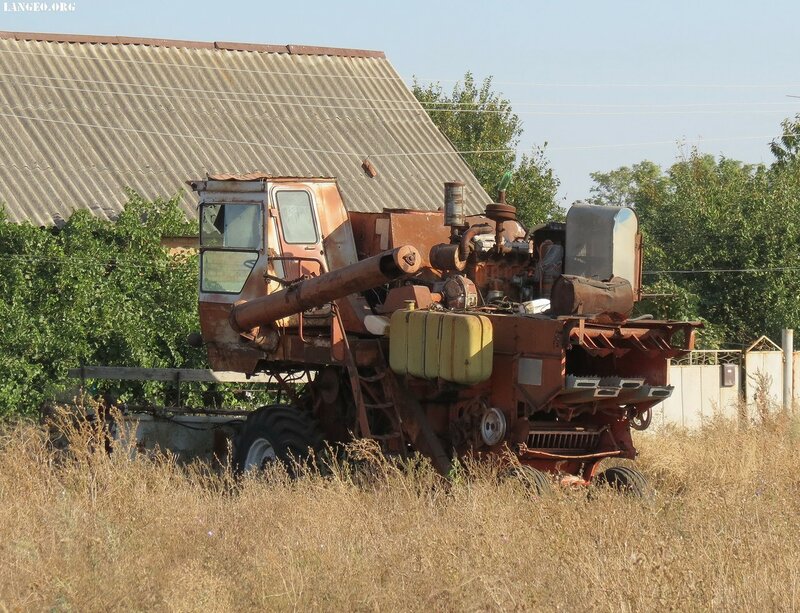

Легендарный комбайн стоит прямо во дворе. Сезон уборки закончился, готовится перезимовать. СК-5, к слову, Александр покупал в Толочинском районе. Год выпуска — 1989-й. Многие запчасти поменял. Однако двигатель родной.

«Нива» в деревне незаменима даже сейчас. На ней Александр помогает убрать зерно и родственникам. Всего в этом году обмолотил около трех гектаров. Комбайнер говорит, что по сравнению с прошлыми годами — мизер. Лет 10 назад обмолачивал по 12 гектаров в сезон.

Преимущества для сельчан очевидны. Техника сводит их усилия в труде практически к нулю. Хозяин только стоит и смотрит, как «Нива» идет по его участку. На Гомельщине СК-5 использовали по-другому. Без ручного труда не обходилось.

К примеру, в деревне Приболовичи Лельчицкого района еще 20 лет назад домашний урожай сначала женщины жали серпами. Затем ставили в снопы. А как приезжал комбайн — бросали в жатку. Нива не «бегала» по полю, а стояла на месте и молотила. Пшеницы в бункер вмещалось 2100 килограммов, ячменя — 1800, овса — 1400 килограммов.

Александр впервые узнал, что такое «Нива», в 1982 году. Помогал отцу на уборочной в совхозе «Обчуга». Тот 30 лет проработал в хозяйстве, сменил три модели СК. Почему так много? Через каждые 9 лет технику списывали. Но не из-за того, что ломалась.

Комбайн мог еще не один год проходить. Металл крепкий, детали сделаны на совесть. Однако комбайнов делали, наверное, слишком много, а у хозяйства тогда водились деньги купить новые. В отличие от пресловутых дефицитных «Жигулей».

Кстати, с отцом у Александра получился успешный дуэт. В 1988 году больше всех в хозяйстве намолотили зерна — 620 тонн. За первое место подарили мотоцикл — ИЖ «Юпитер-5» (за второе место награждали телевизором — Прим. автора). Но тогда, считает Александр, им сильно повезло: комбайн молодой — два года. И сезон выдался урожайным.

Из недостатков: комбайн часто застревал. До 90-х годов земля была влажной, болотистая местность. Выехать на комбайне без троса — все равно что оказаться на истребителе… без парашюта. Застревали едва не каждый день. Особенно в районе деревни Деньгубка. На комбайн ставили двойные передние колеса. Но и это не спасало. «Передок» проходил, а задняя часть вязла. На случай ЧП в поле дежурил и гусеничный ДТ-75. Он дергал увязшую технику, но тоже не всегда успешно. Иногда отрывал комбайну… колеса.

Все из-за того, что завод-изготовитель не предусмотрел два прицепных. Установил только спереди, но подступиться получалось не всегда. Александр добавляет, что сейчас комбайны так массово не застревают. Ездят по полю, как по асфальту.

В росу продуктивность «Нивы» резко падала. Режущий механизм забивался. Комбайны в то время запрещали эксплуатировать. В половине девятого вечера заканчивали работы. Оттого уборочная затягивалась. В 90-х еще в октябре могли убирать зерно: сорта, которые не осыпаются, — пшеницу, ячмень — заканчивали до заморозков.

Александр говорит, что «Нива» — комбайн не одного поколения. Расцвет его работы пришелся на 80—90-е. Конкурентом стал «Колос» — также удачная модель. Кабина стояла посредине бункера, мотор сзади. Механизатор не испытывал дискомфорта от шума. А вот из кабины «Нивы» вечером выходишь — гул в ушах.

В «Нивах», как и в предшественниках, не обходилось без недостатков. Все потому, что конструкторы мало советовались с механизаторами. Приходилось дорабатывать многое самим.

ТЕХХАРАКТЕРИСТИКИ

Емкость бункера: 3 м3.

Масса комбайна: 7,6 тонны.

Двигатель: 100 «лошадок».

Скорость (макс.): 18 км/ч.

Обработка зерна: 5,2 кг/с.

[email protected]

Фото автора

Комбайны Нива СК-5 и СК-4 — технические характеристики, видео

Отечественные комбайны марки Нива успешно сочетают в себе прекрасно сбалансированную конструкцию, правильный подбор комплектующих, высокую производительность и отличную маневренность на участке. Сельхозмашины этого бренда просты в применении и ремонте, они не нуждаются в специальном обслуживании, однако главная особенность, за которую технику Нива так любят отечественные аграрии – это ее крайне низкая стоимость.

Комбайн Нива СК-5 – особенности и преимущества

Популярный зерноуборочный комбайн нива СК-5 относится к категории самоходных сельхозмашин повышенной производительности. Модель зарекомендовала себя в качестве надежного и довольно маневренного помощника при сборке зерновых на средних и крупных аграрных угодьях.

Конструкция комбайна Нива в этой комплектации состоит из 5 основных элементов: двигателя, ходовой части, молотилки, жатки и копнителя. Помимо этого в комплектацию агрегата входит мощная гидравлическая система, органы управления и сигнализации, а также механизмы привода.

Устройство комбайна Нива СК-5 может дополняться жатками разных размеров. В базовой комплектация сельхозмашина оборудована жаткой ЖКН-6, ширина рабочего захвата которой составляет 6 м. В качестве дополнения в конструкции предусмотрены однобарабанная молотилка, битер, дека, 4-клавишный соломотряс и 2-вентиляторная очистная система.

Посредством гидравлической системы комбайна СК-5 осуществляется загрузка бункера, управление поворотами, закрытие дверец копнителя и очистка радиаторного фильтра. Такое конструктивное решение делает эксплуатацию зерноуборочного комбайна Нива более удобной, и позволяет оператору полностью контролировать процесс сбора урожая.

Технические характеристики комбайна включают:

• мощность – 155 л. с.;
• емкость топливного резервуара – 300 л;
• объем заборного бункера – 3000 л;
• рабочая ширина стандартной жатки – 6 м;
• масса – 7,4 т.

МодельСК-5 от компании Нива оснащена просторной комфортабельной и полностью герметичной кабиной, изготовленной с применением высококачественных звукоизолирующих материалов, Большой угол обзора предоставляет оператору возможность тщательно следить за процессом уборки зерновых культур.

В наши дни зерноуборочный комбайн Нива СК-5 активно используется для сбора наиболее распространенных сельскохозяйственных культур. При необходимости его можно активно эксплуатировать в целях сбора кукурузы, сои и других бобовых культур. О практических возможностях модели СК-5 более детально расскажет видео.

В числе основных преимуществ комбайна Нива СК-5 эксперты выделяют хорошо продуманную конструкцию, богатую комплектацию и высокую выносливость. Благодаря этому отечественная модель СК-5 может достойно конкурировать с сельхозмашинами всемирно известных брендов.

Комбайн Нива СК-4 – описание и возможности

Зерноуборочный комбайн СК-4 представляет собой эффективную высокопроизводительную сельхозмашину общего назначения. Агрегат используется для интенсивного для покоса стеблей выращенных растений с одновременной сепарацией собираемого зерна. Предусмотренный в конструкции комбайна измельчитель предназначен для быстрой нарезки собранных стеблей с целью их дальнейшего использования при мульчировании выращиваемых растений.

В комплектацию комбайна СК-4 входит надежный тракторный двигатель СМД-14, которым также часто оборудуется комбайн Енисей. Этот 4-цилиндровый дизельный мотор отличается высочайшей надежностью, экономичностью и простотой в самостоятельном обслуживании. Свободный доступ к расходным деталям позволяет быстро заменить изношенные запчасти ДВС без его полной разборки. Для запуска основного двигателя в комплектации зерноуборочного комбайна СК-4 предусмотрен специальный пусковой мотор.

Для передачи вращательного усилия мотора на мосты агрегата в конструкции сельхозмашины предусмотрена износостойкая трансмиссия с механической КПП. Рулевое управление модели СК-4 осуществляется посредством валов червячного механизма с коническими шестернями. С целью облегченного управления колесами сельхозмашина снабжена дополнительным контуром гидроусилителя.

Жатка этого зерноуборочного комбайна оборудована режущим механизмом, разделителем, шнековым механизмом и эксцентриковым мотовилом. Благодаря возможности регулировки высоты башмаков, оператор модели СК-4 может менять высоту срезания стеблей в диапазонах 10–18 см. Для управления жаткой по обе ее стороны установлены гидравлические цилиндры.

В число основных преимуществ зерноуборочного комбайна СК-4 входят сравнительно небольшие размеры малый вес. Это дает возможность эксплуатировать модель на небольших по площади участках. Второй важный плюс сельхозмашины – это малые потери собираемого зерна. Третье достоинство агрегата – это более качественная очистка зерновой массы с возвратом не прошедшего очистку зерна обратно в  соломотряс.

Параметры зерноуборочного комбайна СК-4 включают:

• мощность – 75 л. с.;
• емкость топливного резервуара – 140 л;
• объем заборного бункера – 1800 л;
• рабочая ширина стандартной жатки – 3,2 м;
• масса – 6,28 т.

В базовую комплектацию зерноуборочной машины СК-4 входит комфортабельная кабина, оборудованная органами управления, удобным водительским сиденьем, системами отопления и вентиляции, а также удобным сиденьем. Данные о состоянии и исправности основных рабочих механизмов комбайна выведены на информативную приборную панель.

Существенным недостатком зерноуборочного комбайна СК-4 эксперты считают довольно быстрый износ приводных клиновых ремней. Тем не менее, производитель предусмотрел свободный доступ к этим элементам, благодаря чему с их заменой не возникнет особых проблем. Еще один минус комбайна СК-4 – это необходимость в регулярном сервисном обслуживании системы подключения жатки.

В целом зерноуборочный комбайн СК-4 зарекомендовал себя в качестве надежного помощника на небольших и средних по площади участках. Агрегат успешно справляется с интенсивной работой под высокими нагрузками без значительного увеличения количества потребляемого топлива.

5. Размещение и крепление зерноуборочных самоходных комбайнов СК-6 «Колос», СК-5 «Нива» и СК-4 на платформах

Комбайны СК-6 «Колос», СК-5 «Нива» и СК-4 размещают и закрепляют на платформах в демонтированном виде. Их молотильные агрегаты размещают таким образом, чтобы ведущие колеса агрегатов находились симметрично относительно продольной плоскости симметрии платформы. Ведущие колеса агрегатов затормаживают на стояночный тормоз, а рычаг коробки передач ставят на скорость.

Под мост ведущих колес молотильного агрегата устанавливают две подставки (рис. 39 настоящей главы), каждую из которых закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм и длиной не менее 200 мм.



Рис. 39

(не приводится)



Демонтированные узлы и детали комбайнов размещают и закрепляют в порядке, изложенном в настоящей главе для соответствующих марок комбайнов.

Открываемые секции продольных бортов платформы, расположенные против ведущих колес молотильных агрегатов комбайнов, открывают и закрепляют способом, установленным главой 1 настоящих ТУ.5.1. Комбайн СК-6 «Колос» размещают на платформе в количестве двух штук (рис. 40 настоящей главы). Молотильный агрегат 1 устанавливают ведомыми колесами к торцовому борту платформы. Каждое колесо молотильного агрегата подклинивают двумя упорными брусками 4 размером (140 — 160) x 300 x 400 мм, каждый из которых закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм и длиной не менее 200 мм. К ведущим колесам молотильного агрегата с внутренней стороны укладывают по одному упорному бруску 10 размером (140 — 160) x 300 x 300 мм, закрепляемому к полу платформы тремя гвоздями диаметром 6 мм и длиной не менее 200 мм.

Молотильный агрегат 1 закрепляют шестью растяжками из проволоки диаметром 6 мм, из них две растяжки 7, в восемь нитей каждая, закрепляют за мост ведущих колес молотильного агрегата и за боковые стоечные скобы платформы и третью пару растяжек 8 из четырех нитей крепят за кронштейны молотильного агрегата и за боковые стоечные скобы платформы.

На полу платформы (рис. 40 настоящей главы) размещают и закрепляют демонтированные узлы и детали комбайнов. Под один из молотильных агрегатов укладывают левые и правые боковины копнителя и ферму; под другой агрегат укладывают выгрузные устройства, шнеки бункеров и ферму. Между агрегатами укладывают связки с запасными частями, воздухозаборники, подборщики, днища, перила, лестницы и решетки.



Рис. 40

(не приводится)



Подборщики, днища, связки с деталями, перила лестницы, воздухозаборники, размещенные посередине платформы, закрепляют двумя обвязками из проволоки диаметром 6 мм в две нити 11 за боковые стоечные скобы. Каждое из погрузочных мест закрепляют к полу платформы двумя гвоздями диаметром 5 мм и длиной 150 мм, загибая головки на эти детали.

5.2. Комбайны СК-5 «Нива» без навесных измельчителей размещают на платформе в количестве двух штук (рис. 41 настоящей главы).



Рис. 41

(не приводится)



Молотильный агрегат 1 устанавливают ведомыми колесами к торцовому борту платформы. При этом каждое ведомое колесо подклинивают двумя упорными брусками 5 размером (65 — 100) x 120 x 350 мм. Каждый из брусков закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм и длиной 150 мм.

Каждое ведущее колесо комбайна закрепляют двумя упорными брусками 7 размером (125 — 150) x 200 x 550 мм, с внутренней стороны укладывают по одному продольному бруску 9 размером (125 — 150) x 200 x 550 мм. Каждый упорный брусок закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм и длиной 200 мм.

Молотильный агрегат закрепляют шестью растяжками из проволоки диаметром 6 мм, из них две растяжки 6, каждая в шесть нитей, — за ведущий мост комбайна и за боковые стоечные скобы платформы, две растяжки, в шесть нитей каждая, со стороны ведомых колес — за раму молотильного агрегата и за торцовые скобы платформы и третью пару растяжек 8 в четыре нити — за раму комбайна и за боковые стоечные скобы платформы.

Кабину комбайна 4 устанавливают на молотильном агрегате. Переднюю часть кабины укладывают на деревянную подкладку 10 сечением 100 x 100 мм и закрепляют за подмоторную раму и хомут воздухоочистителя двумя растяжками из проволоки диаметром 6 мм в две нити.

Заднюю часть кабины закрепляют двумя болтами М-12 с контргайками за специальные кронштейны задней части молотильного агрегата.

На полу платформы (рис. 41 настоящей главы) размещают следующие узлы и детали комбайнов: под каждый молотильный агрегат укладывают правую и левую граблины, щиток сброса соломы, правые и левые боковины копнителя и капота, днище копнителя, палец днища (связка), вал сбрасывателя и другие детали.

Выгрузной шнек укладывают вдоль продольных бортов платформы. Между молотильными агрегатами размещают ферму в сборе, ящики с деталями, задний клапан, воздухозаборники и жалюзи.

Крепление узлов и деталей каждого комбайна к полу платформы следующее: воздухозаборник закрепляют четырьмя гвоздями диаметром 5 мм и длиной 100 мм; ферму в сборе — двумя гвоздями диаметром 5 мм и длиной 150 мм; каждую боковину копнителя и капота закрепляют одним гвоздем диаметром 6 мм и длиной 200 мм; задний клапан закрепляют двумя гвоздями диаметром 6 мм и длиной 200 мм; связки лопастей и лучей закрепляют двумя гвоздями диаметром 5 мм и длиной 150 мм и остальные погрузочные места закрепляют каждое к полу платформы двумя гвоздями диаметром 6 мм и длиной 200 мм, загибая головки на эти детали.

5.3. Комбайны СК-5 «Нива» с навесным измельчителем размещают и закрепляют на платформе (рис. 42 настоящей главы) аналогично комбайнам СК-5 с копнителем. Дополнительно ведомые колеса молотильных агрегатов с навешенными измельчителями с внешней стороны закрепляют двумя упорными брусками 10 размером (130 — 50) x 200 x 550 мм, каждый из которых закрепляют двумя гвоздями диаметром 6 мм и длиной не менее 200 мм.



Рис. 42

(не приводится)



На полу платформы размещают следующие узлы и детали комбайнов: под каждый молотильный агрегат укладывают трубу измельчителя, прицеп комбайна, щиток правый задний и другие детали.

Шнек выгрузной размещают вдоль закрытого продольного борта платформы. Между молотильными агрегатами размещают воздухозаборники, щитки (левый и правый) и жалюзи.

Крепление узлов и деталей каждого комбайна к полу платформы осуществляется в следующем порядке: трубу измельчителя закрепляют к полу платформы двумя гвоздями диаметром 5 мм и длиной 150 мм; щитки (правый и левый) закрепляют одним гвоздем диаметром 5 мм и длиной 100 мм; щиток правый задний закрепляют двумя гвоздями диаметром 5 мм и длиной 150 мм; воздухозаборник закрепляют четырьмя гвоздями диаметром 5 мм и длиной 150 мм, загибая головки на эти детали.

Шнек выгрузной закрепляют упорным бруском размером (50 — 100) x 120 x 350 мм, который закрепляют к полу платформы двумя гвоздями диаметром 5 мм и длиной 150 мм.

Жалюзи крепят к молотильному агрегату проволокой диаметром 4 мм в две нити.

Прицеп комбайна закрепляют упаковочной лентой, которую закрепляют к полу платформы двумя гвоздями диаметром 5 мм и длиной 150 мм.

5.4. Комбайны СК-4, СК-5 «Нива», СК-6 «Колос», укомплектованные жаткой шириной захвата до 5 м с наклонной камерой (рис. 43, 44 настоящей главы), размещают и закрепляют на платформах.



Рис. 43

(не приводится)



Рис. 44

(не приводится)



Жатку закрепляют четырьмя проволочными растяжками диаметром 6 мм в четыре нити за верхний вал и брус режущего аппарата, а также стоечные скобы платформы.

Нижний вал со стороны наклонной камеры подклинивают двумя упорными брусками размером (90 — 110) x 150 x 300 мм. Каждый из этих брусков закрепляют тремя гвоздями диаметром 5 мм и длиной 150 мм.

Молотильный агрегат устанавливают копнителем к одному из торцовых бортов платформы.

Выгрузное устройство размещают вдоль платформы под молотильным агрегатом или у продольного борта платформы.

Воздухозаборник (рис. 43 настоящей главы) радиатора закрепляют с четырех сторон брусками размером не менее 50 x 100 x 300 мм. Каждый брусок закрепляют тремя гвоздями диаметром 5 мм и длиной не менее 100 мм.Кабину комбайна СК-5 «Нива» (рис. 44 настоящей главы) устанавливают на пол платформы в копнитель и закрепляют четырьмя проволочными растяжками диаметром 6 мм в две нити за верхнюю часть каркаса и стоечные скобы платформы.Каждое ведущее колесо молотильного агрегата комбайна СК-4 (рис. 45 настоящей главы) закрепляют двумя упорными брусками 4 размером (130 — 150) x 200 x 400 мм. Каждый из этих брусков закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм и длиной не менее 200 мм.

Каждое ведомое колесо этого агрегата подклинивают двумя упорными брусками 2 размером не менее (60 — 100) x 120 x 350 мм. Каждый из этих брусков закрепляют четырьмя гвоздями диаметром 5 мм и длиной 150 мм.



Рис. 45

(не приводится)



Молотильный агрегат 1 закрепляют шестью растяжками из проволоки диаметром 6 мм: две растяжки 6 в четыре нити закрепляют за мост ведомых колес и боковые стоечные скобы платформы, две другие растяжки 6 в четыре нити — за мост ведущих колес и боковые стоечные скобы платформы и третью пару растяжек 3 в четыре нити — за кронштейны рамы молотильного агрегата и боковые стоечные скобы платформы.

Перила и подножки лестницы закрепляют к нижней части рамы молотильного агрегата в двух местах проволокой диаметром 6 мм в две нити.

Под наклонную камеру жаток укладывают два бруска 7 (рис. 43, 45 настоящей главы) и два бруска 9 (рис. 44 настоящей главы) размером (90 — 100) x 150 x 300 мм, каждый из которых прибивают к полу платформы тремя гвоздями диаметром 5 мм и длиной 150 мм.

Комбайны Нива СК-5 и СК-4 — технические характеристики, видео | Уборочная техника

Технические характеристики комбайна НИВА СК-5

28. 04.2017

Завод «Ростсельмаш» был основан в начале XX века. Это известное не только в родной стране, но и ближнем и дальнем зарубежье предприятие, когда-то выпускало комбайны Нива СК-5. Сейчас там производятся его модернизированные наследники.

Эта без преувеличений выдающаяся машина начала выпускаться с 1958 года в качестве модели СК-3. Производя ранее исключительно прицепные комбайны, завод сделал большой шаг вперёд, самостоятельно разработав первую самоходную уборочную машину. С того момента страна имела технику совсем иного уровня, современную и производительную.

1962 год был ознаменован следующим этапом развития машины. Началось производство усовершенствованной модели СК-4, которая отличалась на 25% увеличенной производительностью.

Последняя модель линейки — СК-5. Её начали изготовлять в 1973 году. Эта машина стала широко использоваться в качестве базы для различных узкоспециализированных и прочих модификаций. К примеру, она послужила основой для создания рисоуборочного комбайна, работающего на склонах до 30°.

Основные модификации модели:

• СК-5А — с повышенной мощностью (до 120 л. с.).
• СК-5АМ — мощность повышена до 140 л. с., трансмиссионная коробка смещена влево.
• СК-5М-1 — на этот вариант установлена гидростатическая трансмиссия.
• СКП-5М-1 — с опцией комплектования сменным полугусеничным ходом, чтобы работать на очень влажных почвах.
• СКК-5 — является крутосклонной модификацией для возможности работы на склонах до 30°.

Комбайн Нива СК-5 — технические характеристики

Название уборочной машины расшифровывается как С – самоходный, К — комбайн и 5 — производительность в 5 килограммов в секунду. Другие характеристики:

• Размеры комбайна Нива СК-5: 7607 мм в длину, 3930 мм в ширину, 4100 мм в высоту;
• Вес — 7400 килограммов;
• Мощность 114 киловатт/155 лошадиных сил;
• Объём бака для топлива — 300 литров;
• Камера наклонная — транспортер;
• Ножи — 64 штуки;
• Ширина жатки — 5 метров;
• Соломотряс — 4 клавиши;
• Длина элементов соломотряса — 3,6 метров;
• Скорость выгрузки бункера — 40 л/сек, высота выгрузки — 2,9 метров;
• Система очистки — двухрешетная;
• Объём бункера — 3 тысячи литров;
• Молотильный механизм представлен барабаном с вращением 2900 оборотов в минуту;
• Диаметр молотильного аппарата — 0,6 метра.

Эксплуатация комбайна Нива СК-5

Удивительно, но в наше время, в эпоху высоких технологий и продвинутой электроники, всё больше аграриев останавливают свой выбор на простых и надёжных машинах. Они отличаются редкими поломками, доступностью запчастей, а отремонтировать их может любой сельский слесарь, не имеющий особых навыков и без специального оборудования. И, конечно же, самое главное преимущество Нива СК-5 — это цена и соотношение цены и качества. Это идеальный вариант для зон рискованного земледелия с полями низкой урожайности, в то время как дорогой комбайн будет в таком случае не в состоянии себя окупить.

Преимущества уборочной машины:

• Компактные габариты и сравнительно небольшой вес, позволяющие работать на полях небольшого и среднего размера, где также может преобладать сложный рельеф.
• Высокая производительность, обусловленная наклонной камерой и транспортером. Транспортер направляет зерно, неся минимальные потери.
• Лёгкое управление и маневренность благодаря применению гидростатической приводной системы.
• Комфорт для водителя. Современные модели оборудованы кондиционером, системой отопления, звуковой и вибрационной изоляцией.
• Возможность установить различные элементы для операций с соломой, которая остаётся после уборки злаков.

Недостатки:

• Приводные ремни быстро изнашиваются.
• Жатка устанавливается довольно сложно, что делает процесс обслуживания достаточно трудоёмким.

Зерноуборочный комбайн СК 5 Нива: устройство, характеристики

Зерноуборочный комбайн марки «СК 5 Нива» производства Ростсельмаш, вне всякого сомнения, является легендарной сельскохозяйственной машиной, если сравнивать с остальными в России.

Самый первый такой комбайн был произведен ещё в далёком 1970 году. Но, несмотря на то, что прошло более 40 лет, он и сейчас продолжает своё активное производство под маркой «Нива-эффект».

Но всё-таки история СК 5 началась ёще раньше. Ведь, по сути, данный механизм есть не что иное, как более современная и усовершенствованная версия комбайна Нива СК 4, появившегося в 1960 году. Некоторое время назад комбайн СК 5 Нива носил гордое звание лидера во всём СССР. Ему и по сей день нет равных во всей России.

Особенности устройства и технические характеристики

Название комбайна «СК 5», а точнее его маркировку, можно расшифровать приблизительно как «самоходный комбайн, имеющий производительность 5 кг в 1 секунду». Данная модель — это нестареющая классика во всём, в том числе, и по техническому исполнению. Важнейшие элементы: молотилка, жатка и копнитель являются навесными.

Комбайн «СК 5 Нива» оснащён жаткой ЖКН-6, соответственно имеющей рабочий захват 6 м, молотилкой, где диаметр одиночного бильного барабана составляет 0,6 м, также отбойным битером, декой, имеющей угол охвата 128 градусов, четырёхклавишным соломотрясом и современной системой очистки с 2 решётками и вентилятором. В конструкции копнителя присутствует соломонабиватель.

Автоматика в «СК 5 Нива» представлена регулятором двигателя с поддержкой постоянной частоты вращения коленчатого вала. Условия изменяющихся нагрузок на двигатель также учтены. Загрузка молотилки также происходит автоматически. Поступление скошенных зерновых культур регулируется методом изменения скорости движения комбайна. Когда копнитель в комбайне «СК 5 Нива» полностью заполнен, створки его автоматически открываются. После удаления содержимого, происходит их автоматическое захлопывание.

С помощью гидравлики, жатка и мотовило передвигаются из верхнего положения в нижнее. Гидравлическая система также помогает осуществлять управление поворотами, производить виброразгрузку бункера, изменять быстроту вращения мотовила, после опустошения копнителя закрывать его створки, очищать фильтр радиатора, управлять скоростью передвижения машины.

Если говорить о двигателях, устанавливаемых на комбайн «СК 5 Нива», то они могут быть 4 разновидностей: СМД-17К, 18К, 19К, 20К. В среднем, вес комбайна составляет 8 тонн, а показатель вместимости бункера для зерна — 3 кубометра.

«СК 5 Нива» — технология, которая не поддаётся времени

Как ни странно, популярность простых и надёжных машин в век сложной техники только возрастает. Они не так часто ломаются, а если это произойдёт, то с лёгкостью могут быть починены сельским слесарем, не имеющим специального образования.

Комбайн «СК 5 Нива» — идеальный механизм для российских условий, оптимальным образом сочетающим в себе качество и цену. Для территорий рискованного земледелия, либо полей, урожайность которых не слишком высока, данная машина станет, пожалуй, единственным разумным выходом. А всё потому, что дорогостоящий комбайн зарубежного производства попросту будет неокупаемым.

Изготовители комбайна «СК 5 Нива», стараясь идти в ногу со временем, сделали новые модели ещё более комфортабельными для комбайнеров. Аскетизм, характерный для советских времён, остался в прошлом. Кабина оснащена звукоизоляцией, удобным сиденьем, кондиционером с функцией вентилятора. Современный вариант дизайна комбайна «СК 5 Нива» стал намного более привлекательным, а красный цвет заменен зелёным.

Легенда российского сельскохозяйственного машиностроения — комбайн «СК 5 Нива» обладает многими неоспоримыми достоинствами. Однако, по мнению отечественных аграриев, главным его плюсом является приемлемая цена. На сегодняшний момент «СК 5 Нива» — один из наиболее бюджетных зерноуборочных комбайнов производства России.

list-name.ru

Где применяют комбайн Нива СК-5?

Зерноуборочный комбайн СК-5 «Нива» предназначен для уборки зерновых. После переоборудования он справляется с уборкой кукурузы. Постановка на полугусеничный ход позволяет успешно убирать рис. Небольшие доработки жатки дают возможность выполнять уборку гречихи, сои и других крупяных культур.

Особенностью является сравнительно небольшие габаритные размеры и масса. СК-5 успешно эксплуатируется на больших площадях, в то же время из-за небольшого радиуса поворота его успешно используют на небольших полях. Для многих фермеров этот комбайн подходит идеально.

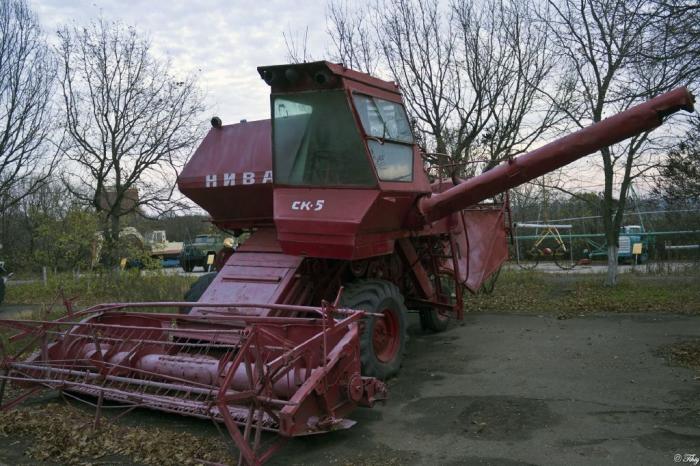

Общий вид зерноуборочного комбайна СК-5 «Нива». Видны жатка, кабина, бункер и накопитель соломы

Основные преимущества данного комбайна:

• небольшие габариты и масса позволяют применять на ограниченных территориях, а также на уклонах;
• довольно высокая удельная производительность обеспеченная оптимальным соотношением транспортеров разного типа;
• удачная конструкция соломотряса позволяет снизить потери зерна;
• облегчено управление за счет использования гидроусилителей руля, а также подъема и опускания навесного оборудования;
• автоматически выполняется сброс соломы накопителем;
• оптимизирована конструкция кабины, где для водителя созданы довольно комфортные условия при пониженной вибрации и низком уровне шума.

Совет # 1. Для сохранения легкости управления комбайном нужна регулярная замена (в среднем каждые 20 дней в период уборки) масла в гидроприводе.

Комбайн СК-5 «Нива», вид сзади. Видны копнитель, транспортер-питатель зернового бункера, клиноременный вариатор и двигатель СМД-19К

Комбайн СК-5 «Нива» получил наибольшее распространение в европейской части России. В период СССР реализовывался в колхозы и совхозы Республик Кавказа и Средней Азии. Поэтому довольно большое количество комбайнов имеется на их территории.

Технические характеристики комбайна СК-5 «Нива»

Рассмотрим основные характеристики комбайна в таблице.

Наименование показателей	Единицы измерения	Численные значения
Габаритные размеры комбайна:
длина	мм	7607
ширина (без жатки)	мм	3930
высота	мм	4100
Масса	кг	7400
Объем бункера для зерна	л	3000
Скорость выгрузки зерна шнековым транспортером	кг/с	40
Суммарная длина соломотряса	м	3,6
Количество клавиш соломотряса	шт.	4
Тип молотильного аппарата		барабан
Максимальная ширина жатки	м	5

Особенность конструкции – это наличие ведущих неповоротных передних колес, а также неведущих поворотных задних колес. Сельскохозяйственные агрегаты приводятся в действие клиноременными передачами, снабженными вариаторами.

Автоматически регулируется подача зерновой массы, обеспечивается оптимальное соотношение между поступательной скоростью и скоростью обмолота. Сбалансирована скорость вращения коленчатого вала привода соломотряса.

Общий вид дизеля Д-260. Видны блок на 6 цилиндров, рядный топливный насос, вентилятор системы охлаждения, пневматический компрессор, турбокомпрессор и стартер

В качестве силовой установки используются дизельные двигатели харьковского завода «Серп и молот» (серия СМД), а также Минского моторного завода (серия Д). В последние годы используется энергонасыщенный шестицилиндровый дизель Д-260 с турбонаддувом мощностью 155 л. с.  С эти двигателем выпускается новая модель комбайна СК-5 «Нива – Эффект».

Основная эксплуатация комбайна должна производиться не на максимальной мощности, а примерно 75…85 % от номинала. Поэтому рычаг управления регулятором топливного насоса высокого давления устанавливают не до конца, а на отрегулированные упоры. Только в случаях необходимости преодолеть повышенное сопротивление кратковременно его переводят в положение максимума.

Особенности уборки колосовых растений комбайном СК-5 «Нива»

При прямом комбайнировании уборка совмещается с обмолотом. Такой способ применяется в южных областях (Астраханская, Волгоградская, Саратовская, Ростовская и другие области юга России). Скашивание выполняется специальной косилкой, установленной на раме жатки.

Общий вид жатки с косилкой. Видно мотовило с приводом и косилка

Жатка не просто висит на раме комбайна. При скашивании зерновых она опирается на копирующие башмаки. Тогда высота среза по всей ширине остается постоянной. У башмаков разная высота от 50 до 180 мм. Используя специальные пружины, добиваются определенного усилия давления башмака на почву.

Совет # 2. Иногда возникает ситуация, когда скашивание нужно выполнять по рыхлому грунту или влажной почве. Перед башмаком набирается валик почвы, тормозящий перемещение вперед. В этом случае башмаки снимают, жатка висит на раме комбайна.

Особенности устройства жатки

Устройство жатки следующее:

1. Мотовило приподнимает полегшие стебли. Оно вращается в эксцентриковом механизме привода. Такое сложное движение лучше приподнимает полегшие хлеба.
2. Режущий аппарат – это пальцевый брус с одинарными пальцами. К ним приклепаны противорежущие пластины. Шарнирно-телескопическая передача приводит в движение нож.
3. Шнековый транспортер смещает срезанную массу к центру.
4. Пальцевый механизм, расположенный в центре направляет хлебную массу на наклонный транспортер.
5. Наклонный транспортер осуществляет подачу зерновых на молотильно-сепарирующее устройство, размещенное внутри комбайна.
6. Подборщик используется при раздельном комбайнировании, когда выполняется скашивание в валок, а через несколько дней подбор молотьба хлеба.

Типы жаток, используемых на комбайне СК-5 «Нива»

Комбайн СК-5 «Нива» оснащается разными типами жаток.

Тип жатки	Ширина захвата	Убираемые сельхозкультуры и вид уборки
ЖВН-6А	6	Пшеница, рожь, ячмень, овес при прямом комбайнировании
ЖШН-6	6	Пшеница, рожь, ячмень, овес при раздельном  комбайнировании, формирует валок, в котором колосья размещаются в верхней части
ЖНС-6-12		Пшеница, рожь, ячмень, овес при раздельном  комбайнировании, формирует валок, в котором колосья размещаются в верхней части. Один валок формируется с двух проходов комбайна
ЖВР-10	10	Скашивание изреженных хлебов
ЖРБ-4,2	4,2	Бобовые и крупяные культуры, семенники трав, полеглые стебли, зеленый горошек, гречиха.
ЖНУ-4	4	Бобовые культуры, рис, семенники трав, гречиха
ППК-4	4	Уборка кукурузы
КМС-4	4	Уборка кукурузы

Общий вид жатки ППК-4, используемой для уборки кукурузы. Видны специальные колосники, направляющие стебли кукурузы на наклонный транспортер

Возможные ошибки при скашивании зерновых:

1. Неправильный подбор скорости вращения мотовила. В результате верхняя часть отбрасывается сильно вперед, что нарушает условия резания стеблей. Регулирование выполняют на ходу, внимательно наблюдая за ходом процесса уборки.
2. Использование жаток ЖВН-6А или ЖШН-6 на разреженных хлебах. Получаемый валок имеет слишком малую удельную массу. Производительность на обмолоте крайне низкая.

Подборщик для жаток бывает двух типов: барабанный и полотенно-транспортерный подборщик.

Барабанный подборщик имеет барабан длиной 3 м. Пальцы барабана подают массу на шнек, а затем она перемещается на наклонный транспортер.

Полотенно-транспортерный подборщик – это резинометаллическое устройство, осуществляющее сбор и подачу массы  на транспортер наклонного типа. Наибольшее распространение получил полотенно-транспортерный подборщик.

При регулировке режима работы полотенно-транспортерного подборщика устанавливают скорость на 20-30 % выше линейной скорости движения комбайна.

Жатки зерноуборочных комбайнов отечественного производства взаимозаменяемые, поэтому поиск комплектующих можно производить не только для СК-5, а также и для других комбайнов, например, «Енисей – 1200».

Ошибка при регулировке скорости работы подборщика – это слишком высокая скорость по отношению к линейной скорости сельхозмашины (более 30 %). Это ведет к разрыву валков и выбиванию зерна раньше поступления на молотильно-сепарирующий аппарат.

Наклонный транспортер является неотъемлемым элементом жатки. Его планки перемещают хлебную массу по плоской поверхности корпуса, направляя ее в молотильно-сепарирующее устройство.

Особенности молотильно-сепарирующего аппарата комбайна СК-5 «Нива»

Производственный процесс обмолота хлебной массы довольно сложный. Нужно отделить солому от зерна. В специальных деках устроены отверстия, сквозь которые может провалиться зерно. Легкие частицы соломы, имея большие линейные размеры в эти отверстия не пройдут.

Окончательно зерно очищается на зерновых токах, где используют совсем другие машины.

Схема работы молотильно-сепарирующего устройства комбайна СК-5 «Нива». На рисунке показаны жатка в сборе с наклонным транспортером, молотильный барабан, битер, соломотряс, измельчающий барабан, шнек измельчителя, зерновой шнеком, бункер для накопления зерна и другие элементы

Процесс обмолота выполняется в определенной очередности отдельных процессов.

1. Зерновая масса поступает на барабан, бичи выбивают зерно из колосьев.
2. Оно проваливается вниз через отверстия в деке. Чтобы меньше повреждать зерна, предусмотрено нанесение удара по касательной.
3. Далее зерно движется по стрястной доске, а потом по скатной доске попадает на зерновой шнек.
4. Но на барабане не выделяются все зерна, имеющиеся в массе, поступившей на переработку. Поэтому она направляется на соломотряс.
5. Соломотряс совершает сложное движение, имеющее вид эллипса.
6. Зерновая масса распушается.
7. Возникает возможность разделения тяжелых колосков и легкой соломы.
8. Зерна протряхиваются и сквозь жалюзийные отверстия.
9. Они падают на стрястную доску, а потом и на скатную доску.
10. В дальнейшем и эта часть потока зерна поступает на шнековый транспортер зернового шнека.
11. Солома измельчается на барабане.
12. Вентилятором она перемещается за пределы комбайна в транспортное средство, идущее сзади.
13. Зерно в бункере накапливается.
14. Из бункера зерно шнеком отправляется в транспортное средство, которое может заполняться, как на месте, так и в движении.

При настройке регулируют скорости вращения барабан, битера, а также зазоров между барабаном и декой. Если объем хлебной массы небольшой, то зазоры уменьшают, а угловую скорость барабана снижают. Соответственно, при повышении объема проводят регулировки. Анализируют количество потерь зерна визуально. Эту работу выполняет обычно помощник водителя комбайна.

При забивании соломотряса возможна остановка. Сигнал об остановке подается на панель управления в кабине. Нужно уменьшать скорость движения комбайна.

На современных комбайнах часто отключают или полностью снимают копнитель. Солому в измельченном виде разбрасывают по полю. Агрономы полагают, что солома, перегнивая в почве, способствует сохранению плодородия.

Приобретение зерноуборочных комбайнов для фермерского хозяйства

Приобрести комбайн для фермерского хозяйства можно по рекомендациям знакомых. Но это далеко не все способы поиска. В современных средствах массовой информации имеются рубрикаторы, в которых обязательно имеется раздел, посвященный сельскохозяйственной технике. Именно там и следует начинать поиск информации о наличии нужного вида сельхозтехники для собственных нужд.

Интернет все более активно выступает в качестве площадки для поиска информации. В таблице, представленной ниже, показана эффективность разных СМИ по поиску и приобретению разных видов техники, в том числе и техники для села. Данные предоставлены МАСМИ в 2015 г.

Вид СМИ	Просмотр информации населением, %	Приобретение по рекламе, %
Газеты	3…4	2…4
Журналы	5…8	2…5
Интернет	1…1,5	0,5…0,8
Телевидение	5…9	3…5
Радио	0,5…1	0,3…0,4

Как видно из приведенной таблицы, активность населения сравнительно невысока. Интернет только набирает своих пользователей. Эффективнее всего оказывается телевидение.

Наличие мобильной связи позволяет связаться с продавцом в кратчайшие сроки. Если найдено объявление с интересующей информацией, то можно попросить снять небольшой фильм, который продемонстрирует работоспособность товара. Снять на смартфон небольшой ролик совсем несложно. Даже в сельской местности обязательно есть люди, способные оказать продавцу помощь в снятии ролика и отправке его покупателю.

История появления знаменитой сельхозтехники

Самый известный сейчас по производству техники, завод «Ростсельмаш» появился в России в начале 20 века. Еще 60 лет назад с ворот этого завода вышли первые, еще не модернизированные комбайны.  Первая «Нива СК-5» была создана в 1958 году, как экспериментальный образец, через пару месяцев было предоставлено уже 27 моделей полностью готовых к работе.

Такие аппараты быстро нашли применение на полях, и к 1961 году было выпущено сто тысяч машин. Это производство ознаменовало новое поколение подобных аппаратов, ведь до этого выпускались только прицепные зерноуборочные машины. После 100-тысячного аппарата было принято решение о разработке новой усовершенствованной модели, так как предыдущая уже не удовлетворяла потребности по мощности переработки и времени работы.

Поэтому, к февралю 1962 года была выпущена новая ступень зерноуборочных машин в виде «Нива СК-4» с большей на 25% производительностью. Если Вы ищите недорогой зерноуборочный комбайн, то нива ск 5 станет оптимальным решением. Так как модели активно распродаются за рубежом, компания «Ростсельмаш» предоставляет возможность устанавливать колеса иностранного производства.

Последней ступенью на данный момент является производство серии «СК-5», начавшееся в 1973 году. Он уникален и является базой для модернизации под узкие направления, например зерноуборочный комбайн для сборки на склонах до 30 градусов сделан именно на базе этой «Нивы».  С аппаратом было проведено немало улучшений и экспериментов, но самой последней версией сейчас является зерноуборочный комбайн Нива Эффект.

Технические характеристики:

• Габариты по соотношению длины/высоты/ширины 7610/4050/3950 мм;
• Вес – более 7000 кг, в обычной комплектации 7400.
• Молотильный механизм с частотой вращения 2900 оборотов в минуту.
• Объем бункера 3000 л.
• Выгрузка бункера, скорость и высота 40 л. секунду к 2,9 м.
• Четырехклавишный соломотряс с жаткой размером 5 метров
• 64 активно работающих ножа.
• Камера может наклоняться, сделана по типу транспортера.

Описание ходовой части комбайна

Ходовая представляет собой один мост ведущих колес с управлением.

Первый включает в себя 6 основных элементов:

1. Коробка передач,
2. Муфта сцепления,
3. Дифференциал,
4. КПП с тормозом,
5. Два бортовых редуктора
6. Колеса на мосту и одно сменное.

За счет улучшенной коробки передач с тремя валами и большим количество шестеренок на переднем приводе крепятся несколько кареток, для включения передач, с последующей их блокировкой. Мост представлен в виде жестяной балки, поворотников, трапециевидного гидроцилиндра и, естественно, самих колес.

Муфта представляет собой установку на приемном шкифе части КПП, обычно шкиве вала, для прочного крепления, при выключении муфты, которой будет освобождаться ведомый диск. Комбайн СК-5МЭ-1 «Нива – Эффект» в обычной комплектации предназначен для сборки на твердых поверхностях.

Жатка

Жатка – основной элемент, предназначенный для скоса и уборки собранных зёрен в молотилку. Она представляет собой сложный аппарат из 6 основных частей. Также жатка на Ниве включает в себя функцию установки дополнительных элементов, например, подборщика, который осуществляет подбор скошенных стеблей. Ширина жатка на комбайне большая, что позволяет быстрее осуществлять сбор. Давление жатки регулируется, на этой модели оно уменьшено до 30 кгс.

Части жатки:

• Корпус с башмаками, к которому крепятся рабочие элементы, подвешивается корпус на часть наклонной камеры с помощью сферического шарнира и крепящей подвески, связанной пружинами с корпусом.
• Мотовило, основная задача которого поддерживать стебли растений в момент среза зерен, отправляя их позже в переработку к шнеку. Он состоит из вала с закрепленным на ним крестовиной и граблинами.
• Режущий аппарат, срезающий стебли при работе и состоящий из бруса с одинарными пальцами и прикрепленными металлическими пластинами. В рабочее состояние приводится передачей, установленной на корпусе жатки с башмаками.
• Шнек, регулирующий силу потока и подачу стеблей на транспортер, представляет собой цилиндр с спиральными ленточками различных направлений, которые в процессе работы сдвигают элементы сбора в середину. В середине расположен механизм, проталкивающий сбор к плавающему транспортеру.
• Подборщик, собирающий стебли и переносящий их на жатку, используется как дополнительная установка.

СК-3 (комбайн) Википедия

СК-3 — советский зерноуборочный комбайн, созданный ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в г. Таганрог под руководством Ханаана Ильича Изаксона.

Первый опытный образец СК-3 был построен в феврале 1956 года. С 1958 года серийно выпускался на заводах: Таганрогский комбайновый завод, Ростсельмаш, Красноярский завод комбайнов. СК-3 был удостоен диплома Брюссельской выставки[1], он был первым советским комбайном, оборудованным гидроусилителем руля. Выпускались модификации: на полугусеничном (СКП-3) и гусеничном (СКГ-3) ходу, полугусеничный рисозерноуборочный комбайн (СКПР-3). Производство СК-3 было закончено в Таганроге и на Ростсельмаше в начале 1962 года, а в Красноярске — в начале 1964 года. Всего было выпущено 169 000 машин[1]. Ему на смену пришёл комбайн СК-4, являвшийся дальнейшим развитием СК-3.

Технические характеристики[1]:

• захват жатки — 3,2, 4,1 и 5 м
• пропускная способность — 3 кг/с
• мощность двигателя — 75 л. с.
• бункер — 1,6—1,8 м³

Литература

• Х. И. Изаксон. Самоходный комбайны СК-3. — Москва: Сельхозгиз, 1959. — 216 с. — 40 000 экз.
• Х. И. Изаксон. Самоходные комбайны СК-3 и СК-4. — 2-е изд., доп. и перераб.. — Москва: Сельхозиздат, 1962. — 344 с. — 300 000 экз.

Источники

Сельскохозяйственные комбайны СССР

ЗерноуборочныеКартофелеуборочныеСилосоуборочныеСвёклоуборочныеКукурузоуборочныеХлопкоуборочныеТоматоуборочныеКорнеуборочныеБотвоуборочныеКапустоуборочныеЛьноуборочныеПлодоуборочные иОрехоуборочныеПо уборке семенников травВиноградоуборочныеПрочиеСм. также

СК-1,2 СК-2,6 ПСК-1,8 КС-2,6 КСС-2,6 КС-1,8 «Вихрь» КСГ-2,6 КСК-100 КСГ-Ф-70 КСГ-3,2 ЯСК-170 «Ярославец» КПКУ-75 КУФ-1,8 КПИ-2,4 ЯСК-200 «Ярославец»

* На прицепные, самоходные и навесные здесь сортируются только зерноуборочные комбайныКурсивом помечаются машины достоверно известные как опытные, не производившиеся крупносерийно

wikiredia.ru

Комбайны в СССР — Мастерок.жж.рф

Наименование показателей

Единицы измеренияЧисленные значенияГабаритные размеры комбайна:  длинамм7607ширина (без жатки)мм3930высотамм4100Массакг7400Объем бункера для зернал3000Скорость выгрузки зерна шнековым транспортеромкг/с40Суммарная длина соломотрясам3,6Количество клавиш соломотрясашт.4Тип молотильного аппарата барабанМаксимальная ширина жатким5

Особенность конструкции – это наличие ведущих неповоротных передних колес, а также неведущих поворотных задних колес. Сельскохозяйственные агрегаты приводятся в действие клиноременными передачами, снабженными вариаторами.

Автоматически регулируется подача зерновой массы, обеспечивается оптимальное соотношение между поступательной скоростью и скоростью обмолота. Сбалансирована скорость вращения коленчатого вала привода соломотряса.

Общий вид дизеля Д-260. Видны блок на 6 цилиндров, рядный топливный насос, вентилятор системы охлаждения, пневматический компрессор, турбокомпрессор и стартер

В качестве силовой установки используются дизельные двигатели харьковского завода «Серп и молот» (серия СМД), а также Минского моторного завода (серия Д). В последние годы используется энергонасыщенный шестицилиндровый дизель Д-260 с турбонаддувом мощностью 155 л.с.  С эти двигателем выпускается новая модель комбайна СК-5 «Нива – Эффект».

Основная эксплуатация комбайна должна производиться не на максимальной мощности, а примерно 75…85 % от номинала. Поэтому рычаг управления регулятором топливного насоса высокого давления устанавливают не до конца, а на отрегулированные упоры. Только в случаях необходимости преодолеть повышенное сопротивление кратковременно его переводят в положение максимума.

Особенности уборки колосовых растений комбайном СК-5 «Нива»

При прямом комбайнировании уборка совмещается с обмолотом. Такой способ применяется в южных областях (Астраханская, Волгоградская, Саратовская, Ростовская и другие области юга России). Скашивание выполняется специальной косилкой, установленной на раме жатки.

Общий вид жатки с косилкой. Видно мотовило с приводом и косилка

Жатка не просто висит на раме комбайна. При скашивании зерновых она опирается на копирующие башмаки. Тогда высота среза по всей ширине остается постоянной. У башмаков разная высота от 50 до 180 мм. Используя специальные пружины, добиваются определенного усилия давления башмака на почву.

Совет # 2. Иногда возникает ситуация, когда скашивание нужно выполнять по рыхлому грунту или влажной почве. Перед башмаком набирается валик почвы, тормозящий перемещение вперед. В этом случае башмаки снимают, жатка висит на раме комбайна.

Особенности устройства жатки

Устройство жатки следующее:

1. Мотовило приподнимает полегшие стебли. Оно вращается в эксцентриковом механизме привода. Такое сложное движение лучше приподнимает полегшие хлеба.
2. Режущий аппарат – это пальцевый брус с одинарными пальцами. К ним приклепаны противорежущие пластины. Шарнирно-телескопическая передача приводит в движение нож.
3. Шнековый транспортер смещает срезанную массу к центру.
4. Пальцевый механизм, расположенный в центре направляет хлебную массу на наклонный транспортер.
5. Наклонный транспортер осуществляет подачу зерновых на молотильно-сепарирующее устройство, размещенное внутри комбайна.
6. Подборщик используется при раздельном комбайнировании, когда выполняется скашивание в валок, а через несколько дней подбор молотьба хлеба.

Типы жаток, используемых на комбайне СК-5 «Нива»

Комбайн СК-5 «Нива» оснащается разными типами жаток.

Тип жатки	Ширина захвата	Убираемые сельхозкультуры и вид уборки
ЖВН-6А	6	Пшеница, рожь, ячмень, овес при прямом комбайнировании
ЖШН-6	6	Пшеница, рожь, ячмень, овес при раздельном  комбайнировании, формирует валок, в котором колосья размещаются в верхней части
ЖНС-6-12		Пшеница, рожь, ячмень, овес при раздельном  комбайнировании, формирует валок, в котором колосья размещаются в верхней части. Один валок формируется с двух проходов комбайна
ЖВР-10	10	Скашивание изреженных хлебов
ЖРБ-4,2	4,2	Бобовые и крупяные культуры, семенники трав, полеглые стебли, зеленый горошек, гречиха.
ЖНУ-4	4	Бобовые культуры, рис, семенники трав, гречиха
ППК-4	4	Уборка кукурузы
КМС-4	4	Уборка кукурузы

Общий вид жатки ППК-4, используемой для уборки кукурузы. Видны специальные колосники, направляющие стебли кукурузы на наклонный транспортер

Возможные ошибки при скашивании зерновых:

1. Неправильный подбор скорости вращения мотовила. В результате верхняя часть отбрасывается сильно вперед, что нарушает условия резания стеблей. Регулирование выполняют на ходу, внимательно наблюдая за ходом процесса уборки.
2. Использование жаток ЖВН-6А или ЖШН-6 на разреженных хлебах. Получаемый валок имеет слишком малую удельную массу. Производительность на обмолоте крайне низкая.

Подборщик для жаток бывает двух типов: барабанный и полотенно-транспортерный подборщик.

Барабанный подборщик имеет барабан длиной 3 м. Пальцы барабана подают массу на шнек, а затем она перемещается на наклонный транспортер.

Полотенно-транспортерный подборщик – это резинометаллическое устройство, осуществляющее сбор и подачу массы  на транспортер наклонного типа. Наибольшее распространение получил полотенно-транспортерный подборщик.

При регулировке режима работы полотенно-транспортерного подборщика устанавливают скорость на 20-30 % выше линейной скорости движения комбайна.

Жатки зерноуборочных комбайнов отечественного производства взаимозаменяемые, поэтому поиск комплектующих можно производить не только для СК-5, а также и для других комбайнов, например, «Енисей – 1200».

Ошибка при регулировке скорости работы подборщика – это слишком высокая скорость по отношению к линейной скорости сельхозмашины (более 30 %). Это ведет к разрыву валков и выбиванию зерна раньше поступления на молотильно-сепарирующий аппарат.

Наклонный транспортер является неотъемлемым элементом жатки. Его планки перемещают хлебную массу по плоской поверхности корпуса, направляя ее в молотильно-сепарирующее устройство.

Особенности молотильно-сепарирующего аппарата комбайна СК-5 «Нива»

Производственный процесс обмолота хлебной массы довольно сложный. Нужно отделить солому от зерна. В специальных деках устроены отверстия, сквозь которые может провалиться зерно. Легкие частицы соломы, имея большие линейные размеры в эти отверстия не пройдут.

Окончательно зерно очищается на зерновых токах, где используют совсем другие машины.

Схема работы молотильно-сепарирующего устройства комбайна СК-5 «Нива». На рисунке показаны жатка в сборе с наклонным транспортером, молотильный барабан, битер, соломотряс, измельчающий барабан, шнек измельчителя, зерновой шнеком, бункер для накопления зерна и другие элементы

Процесс обмолота выполняется в определенной очередности отдельных процессов.

1. Зерновая масса поступает на барабан, бичи выбивают зерно из колосьев.
2. Оно проваливается вниз через отверстия в деке. Чтобы меньше повреждать зерна, предусмотрено нанесение удара по касательной.
3. Далее зерно движется по стрястной доске, а потом по скатной доске попадает на зерновой шнек.
4. Но на барабане не выделяются все зерна, имеющиеся в массе, поступившей на переработку. Поэтому она направляется на соломотряс.
5. Соломотряс совершает сложное движение, имеющее вид эллипса.
6. Зерновая масса распушается.
7. Возникает возможность разделения тяжелых колосков и легкой соломы.
8. Зерна протряхиваются и сквозь жалюзийные отверстия.
9. Они падают на стрястную доску, а потом и на скатную доску.
10. В дальнейшем и эта часть потока зерна поступает на шнековый транспортер зернового шнека.
11. Солома измельчается на барабане.
12. Вентилятором она перемещается за пределы комбайна в транспортное средство, идущее сзади.
13. Зерно в бункере накапливается.
14. Из бункера зерно шнеком отправляется в транспортное средство, которое может заполняться, как на месте, так и в движении.

При настройке регулируют скорости вращения барабан, битера, а также зазоров между барабаном и декой. Если объем хлебной массы небольшой, то зазоры уменьшают, а угловую скорость барабана снижают. Соответственно, при повышении объема проводят регулировки. Анализируют количество потерь зерна визуально. Эту работу выполняет обычно помощник водителя комбайна.

При забивании соломотряса возможна остановка. Сигнал об остановке подается на панель управления в кабине. Нужно уменьшать скорость движения комбайна.

На современных комбайнах часто отключают или полностью снимают копнитель. Солому в измельченном виде разбрасывают по полю. Агрономы полагают, что солома, перегнивая в почве, способствует сохранению плодородия.

Приобретение зерноуборочных комбайнов для фермерского хозяйства

Приобрести комбайн для фермерского хозяйства можно по рекомендациям знакомых. Но это далеко не все способы поиска. В современных средствах массовой информации имеются рубрикаторы, в которых обязательно имеется раздел, посвященный сельскохозяйственной технике. Именно там и следует начинать поиск информации о наличии нужного вида сельхозтехники для собственных нужд.

Интернет все более активно выступает в качестве площадки для поиска информации. В таблице, представленной ниже, показана эффективность разных СМИ по поиску и приобретению разных видов техники, в том числе и техники для села. Данные предоставлены МАСМИ в 2015 г.

Вид СМИ	Просмотр информации населением, %	Приобретение по рекламе, %
Газеты	3…4	2…4
Журналы	5…8	2…5
Интернет	1…1,5	0,5…0,8
Телевидение	5…9	3…5
Радио	0,5…1	0,3…0,4

Как видно из приведенной таблицы, активность населения сравнительно невысока. Интернет только набирает своих пользователей. Эффективнее всего оказывается телевидение.

Наличие мобильной связи позволяет связаться с продавцом в кратчайшие сроки. Если найдено объявление с интересующей информацией, то можно попросить снять небольшой фильм, который продемонстрирует работоспособность товара. Снять на смартфон небольшой ролик совсем несложно. Даже в сельской местности обязательно есть люди, способные оказать продавцу помощь в снятии ролика и отправке его покупателю.

История появления знаменитой сельхозтехники

Самый известный сейчас по производству техники, завод «Ростсельмаш» появился в России в начале 20 века. Еще 60 лет назад с ворот этого завода вышли первые, еще не модернизированные комбайны.  Первая «Нива СК-5» была создана в 1958 году, как экспериментальный образец, через пару месяцев было предоставлено уже 27 моделей полностью готовых к работе.

Такие аппараты быстро нашли применение на полях, и к 1961 году было выпущено сто тысяч машин. Это производство ознаменовало новое поколение подобных аппаратов, ведь до этого выпускались только прицепные зерноуборочные машины. После 100-тысячного аппарата было принято решение о разработке новой усовершенствованной модели, так как предыдущая уже не удовлетворяла потребности по мощности переработки и времени работы.

Поэтому, к февралю 1962 года была выпущена новая ступень зерноуборочных машин в виде «Нива СК-4» с большей на 25% производительностью. Если Вы ищите недорогой зерноуборочный комбайн, то нива ск 5 станет оптимальным решением. Так как модели активно распродаются за рубежом, компания «Ростсельмаш» предоставляет возможность устанавливать колеса иностранного производства.

Последней ступенью на данный момент является производство серии «СК-5», начавшееся в 1973 году. Он уникален и является базой для модернизации под узкие направления, например зерноуборочный комбайн для сборки на склонах до 30 градусов сделан именно на базе этой «Нивы».  С аппаратом было проведено немало улучшений и экспериментов, но самой последней версией сейчас является зерноуборочный комбайн Нива Эффект.

Технические характеристики:

• Габариты по соотношению длины/высоты/ширины 7610/4050/3950 мм;
• Вес – более 7000 кг, в обычной комплектации 7400.
• Молотильный механизм с частотой вращения 2900 оборотов в минуту.
• Объем бункера 3000 л.
• Выгрузка бункера, скорость и высота 40 л. секунду к 2,9 м.
• Четырехклавишный соломотряс с жаткой размером 5 метров
• 64 активно работающих ножа.
• Камера может наклоняться, сделана по типу транспортера.

Описание ходовой части комбайна

Ходовая представляет собой один мост ведущих колес с управлением.

Первый включает в себя 6 основных элементов:

1. Коробка передач,
2. Муфта сцепления,
3. Дифференциал,
4. КПП с тормозом,
5. Два бортовых редуктора
6. Колеса на мосту и одно сменное.

За счет улучшенной коробки передач с тремя валами и большим количество шестеренок на переднем приводе крепятся несколько кареток, для включения передач, с последующей их блокировкой. Мост представлен в виде жестяной балки, поворотников, трапециевидного гидроцилиндра и, естественно, самих колес.

Муфта представляет собой установку на приемном шкифе части КПП, обычно шкиве вала, для прочного крепления, при выключении муфты, которой будет освобождаться ведомый диск. Комбайн СК-5МЭ-1 «Нива – Эффект» в обычной комплектации предназначен для сборки на твердых поверхностях.

Жатка

Жатка – основной элемент, предназначенный для скоса и уборки собранных зёрен в молотилку. Она представляет собой сложный аппарат из 6 основных частей. Также жатка на Ниве включает в себя функцию установки дополнительных элементов, например, подборщика, который осуществляет подбор скошенных стеблей. Ширина жатка на комбайне большая, что позволяет быстрее осуществлять сбор. Давление жатки регулируется, на этой модели оно уменьшено до 30 кгс.

Части жатки:

• Корпус с башмаками, к которому крепятся рабочие элементы, подвешивается корпус на часть наклонной камеры с помощью сферического шарнира и крепящей подвески, связанной пружинами с корпусом.
• Мотовило, основная задача которого поддерживать стебли растений в момент среза зерен, отправляя их позже в переработку к шнеку. Он состоит из вала с закрепленным на ним крестовиной и граблинами.
• Режущий аппарат, срезающий стебли при работе и состоящий из бруса с одинарными пальцами и прикрепленными металлическими пластинами. В рабочее состояние приводится передачей, установленной на корпусе жатки с башмаками.
• Шнек, регулирующий силу потока и подачу стеблей на транспортер, представляет собой цилиндр с спиральными ленточками различных направлений, которые в процессе работы сдвигают элементы сбора в середину. В середине расположен механизм, проталкивающий сбор к плавающему транспортеру.
• Подборщик, собирающий стебли и переносящий их на жатку, используется как дополнительная установка.

СК-3 (комбайн) Википедия

СК-3 — советский зерноуборочный комбайн, созданный ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в г. Таганрог под руководством Ханаана Ильича Изаксона.

Первый опытный образец СК-3 был построен в феврале 1956 года. С 1958 года серийно выпускался на заводах: Таганрогский комбайновый завод, Ростсельмаш, Красноярский завод комбайнов. СК-3 был удостоен диплома Брюссельской выставки[1], он был первым советским комбайном, оборудованным гидроусилителем руля. Выпускались модификации: на полугусеничном (СКП-3) и гусеничном (СКГ-3) ходу, полугусеничный рисозерноуборочный комбайн (СКПР-3). Производство СК-3 было закончено в Таганроге и на Ростсельмаше в начале 1962 года, а в Красноярске — в начале 1964 года. Всего было выпущено 169 000 машин[1]. Ему на смену пришёл комбайн СК-4, являвшийся дальнейшим развитием СК-3.

Технические характеристики[1]:

• захват жатки — 3,2, 4,1 и 5 м
• пропускная способность — 3 кг/с
• мощность двигателя — 75 л. с.
• бункер — 1,6—1,8 м³

Литература

• Х. И. Изаксон. Самоходный комбайны СК-3. — Москва: Сельхозгиз, 1959. — 216 с. — 40 000 экз.
• Х. И. Изаксон. Самоходные комбайны СК-3 и СК-4. — 2-е изд., доп. и перераб.. — Москва: Сельхозиздат, 1962. — 344 с. — 300 000 экз.

Источники

Сельскохозяйственные комбайны СССР

ЗерноуборочныеКартофелеуборочныеСилосоуборочныеСвёклоуборочныеКукурузоуборочныеХлопкоуборочныеТоматоуборочныеКорнеуборочныеБотвоуборочныеКапустоуборочныеЛьноуборочныеПлодоуборочные иОрехоуборочныеПо уборке семенников травВиноградоуборочныеПрочиеСм. также

СК-1,2 СК-2,6 ПСК-1,8 КС-2,6 КСС-2,6 КС-1,8 «Вихрь» КСГ-2,6 КСК-100 КСГ-Ф-70 КСГ-3,2 ЯСК-170 «Ярославец» КПКУ-75 КУФ-1,8 КПИ-2,4 ЯСК-200 «Ярославец»

* На прицепные, самоходные и навесные здесь сортируются только зерноуборочные комбайныКурсивом помечаются машины достоверно известные как опытные, не производившиеся крупносерийно

wikiredia.ru

Комбайны в СССР — Мастерок.жж.рф

В дореволюционной России производства комбайнов не было. В СССР К. возникло в конце 20-х—начале 30-х гг. В 1930 на заводе «Коммунар» (г. Запорожье) начался выпуск комбайнов «Коммунар». В 1932 производство этих комбайнов было организовано в Саратове. В 1931—32 на заводе «Ростсельмаш» начался выпуск прицепных зерноуборочных комбайнов С-1. Они пропускали через молотилку 2,5 кг зерновых в секунду и убирали, кроме зерна, подсолнечник, кукурузу, просо и другие культуры. За предвоенные годы комбайновые заводы СССР (в основном «Ростсельмаш» и запорожский «Коммунар») дали сельскому хозяйству почти 200 тыс. комбайнов, что сыграло большую роль в механизации уборки урожая.

Нового мощного развития комбайностроение достигло в СССР после Великой Отечественной войны 1941—45. Была проведена более чёткая специализация заводов сельскохозяйственного машиностроения; основным предприятием советского комбайностроения стал завод «Ростсельмаш», выпускавший прицепные комбайны С-6 и РСМ-8. С 1947 до 1956 на Таганрогском, Тульском и некоторых других заводах изготовлялись самоходные комбайны С-4, а в 1956—58 — модернизированные комбайны С-4М. В 1958 ЦК КПСС и Совет Министров СССР приняли постановление о прекращении производства прицепных зерноуборочных комбайнов и об организации выпуска более производительных самоходных комбайнов. К этому времени была создана модель самоходного комбайна СК-З и производство комбайнов началось на заводе «Ростсельмаш» и Таганрогском комбайновом заводе. С 1962 эти заводы стали производить самоходные комбайны.

Вот какие были самые массовые варианты:

1. СК-3

В свое время стал настоящим прорывом.

Самоходный комбайн, 3-ая модель. Советская зерноуборочная машина, которая была создана ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в городе Таганрог. Руководил проектом Ханаан Ильич Изаксон. Машина производилась с 1958 по 1964 год. Всего было создано 169 тысяч комбайнов. Это был первый советский комбайн, оборудованный гидравлическим усилением руля. СК-3 также был удостоен диплома Брюссельской выставки.

2. СК-4

Получил всемирное признание.

Самоходный комбайн, 4-ая модель. Как несложно догадаться, пришел на смену более старой модели – СК-3. Выпускалась машина с 1964 по 1974 год на Таганрогском комбайновом заводе, а также в Ростсельмаше. Зерноуборочная машина получила премию Лейпцигской международной торговой ярмарки, а также наград выставок-ярмарок в Брно и Будапеште. Коллектив-разработчик машины под руководством Х. И. Изаксона удостоен Ленинской премии.

3. СКД-6 «Сибиряк»

Отличная была машина.

Двухбарабанный советский комбайн, который выпускался в период с 1981 по 1984 годы на Красноярском комбайновом заводе. Машина была продуктом глубокой модификации СКД-5 «Сибиряк», который выпускался с 1969 года и несмотря на высокую надежность к 80-ым годам XX века морально устарел. У машины было множество «специальных» модификаций, в том числе для уборки риса, работы на участках без чернозема, модель с расширенной колеей.

4. Енисей 1200

Надежный и выносливый уборщик.

Комбайн с красивым названием «Енисей» даже молодые люди должны хорошо помнить из своего детства. Дело в том, что выпуск машины начался в 1985 году. Комбайн подходил для уборки самых разных культур, в том числе подсолнечника, трав, бобовых культур и крупы. Машина также могла осуществлять уборку культуры в «труднодоступных» местах поля.

5. Дон-1500

Этот комбайн помнит каждый.

Пожалуй, самый популярный комбайн на территории СНГ после распада Советского союза. Машина начала серийно выпускаться в 1986 году. По объективным причинам, машину использовали очень долго в бывших республиках союза. Повсеместный отказ от зерноуборочного комбайна начался только в 2006 году, когда ему на смену поспешили более совершенные импортные и отечественные модели.

6. КСГ-Ф-70

Машина для работы в тяжелых условиях.

Весьма интересный образец. Советский комбайн на гусеничной базе, который разрабатывался специально для работы на переувлажненных почвах. По большей части машина работала с кормовыми культурами: травой и кукурузой. Производился комбайн «Донсельмашем» в городе Биробиджан. Больше всего таких машин стояло на вооружении дальневосточных хозяйств.

7. СК-5 «Нива»

Самый масштабный выпуск.

Советский комбайн, выпускавшийся с 1970-го года предприятием «Ростсельмаш». Разработкой руководил Изаксон Ханаан Ильич. Машина примечательна тем, что смогла стать визитной карточкой советского комбайностроения. Ничего удивительного в этом нет, машина была одной из самых широко распространённых в СССР за все время.

А вот еще модификация:

[источники]

источникиhttp://www.novate.ru/blogs/171017/43363/https://www.booksite.ru/fulltext/1/001/008/063/196.htm

Давайте еще вспомним что нибудь из времен СССР: вот например история За что работницу советского общепита приговорили к расстрелу, а вот советское пиво и Достижения Советской Власти за 40 лет. Вспомним еще Для чего в «хрущевках» делали окошко между кухней и ванной и Почему молоко было в треугольных пакетах?

masterok.livejournal.com

СК-3 (комбайн) Википедия

СК-3 — советский зерноуборочный комбайн, созданный ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в г. Таганрог под руководством Ханаана Ильича Изаксона.

Первый опытный образец СК-3 был построен в феврале 1956 года. С 1958 года серийно выпускался на заводах: Таганрогский комбайновый завод, Ростсельмаш, Красноярский завод комбайнов. СК-3 был удостоен диплома Брюссельской выставки[1], он был первым советским комбайном, оборудованным гидроусилителем руля. Выпускались модификации: на полугусеничном (СКП-3) и гусеничном (СКГ-3) ходу, полугусеничный рисозерноуборочный комбайн (СКПР-3). Производство СК-3 было закончено в Таганроге и на Ростсельмаше в начале 1962 года, а в Красноярске — в начале 1964 года. Всего было выпущено 169 000 машин[1]. Ему на смену пришёл комбайн СК-4, являвшийся дальнейшим развитием СК-3.

Технические характеристики[1]:

• захват жатки — 3,2, 4,1 и 5 м
• пропускная способность — 3 кг/с
• мощность двигателя — 75 л. с.
• бункер — 1,6—1,8 м³

Литература[ | код]

• Х. И. Изаксон. Самоходный комбайны СК-3. — Москва: Сельхозгиз, 1959. — 216 с. — 40 000 экз.
• Х. И. Изаксон. Самоходные комбайны СК-3 и СК-4. — 2-е изд., доп. и перераб.. — Москва: Сельхозиздат, 1962. — 344 с. — 300 000 экз.

Источники[ | код]

Сельскохозяйственные комбайны СССР

ЗерноуборочныеКартофелеуборочныеСилосоуборочныеСвёклоуборочные

СК-1,2 СК-2,6 ПСК-1,8 КС-2,6 КСС-2,6 КС-1,8 «Вихрь» КСГ-2,6 КСК-100 КСГ-Ф-70 КСГ-3,2 ЯСК-170 «Ярославец» КПКУ-75 КУФ-1,8 КПИ-2,4 ЯСК-200 «Ярославец»

ru-wiki.ru

Самоходный комбайн «Нива СК-5» появился на отечественных полях более 40 лет назад, но до сих пор активно эксплуатируется аграриями. Современные модели, конечно же, значительно отличаются от предшественников по техническим характеристикам. Машина неприхотлива, ее использование имеет множество преимуществ.

Содержание

1. Габариты — 7607/3930/4100 мм (длина, ширина, высота).
2. Вес агрегата – 8060 кг.
3. Барабан совершает 2900 об/мин.
4. Ножи срезают зерновые со скоростью 750-1235 срезов в мин.
5. Бункер объемом 3000 л.
6. Размер шнека жатки (ширина захвата) – 5 м.
7. Площадь сепарации – 4,34 м².
8. Площадь очистки – 2,49 м².
9. Соломотряс длиною 3,6 м.
10. Измельчитель соломы двухрешетчастый.
11. Двигатель дизельный, его мощность 100-120 лошадиных сил.

Благодаря расположению камеры под уклоном, транспортер которой сводит к минимуму потери зерна, комбайн отличается высокой производительностью.

Внимание! Сейчас выпускается комбайн на гусеничном ходу. Машина способна работать на заболоченной почве и труднопроходимых грунтах.

Конструктивные особенности

Разработчиками было продумано до мелочей устройство основных систем машины Нива. Через гидросистему происходит управление рабочими элементами: комбайн совершает повороты, разгружается бункер, набирает необходимую скорость. Менять масло в системе достаточно через каждые 240 часов работы зерноуборочной машины.

Комбайн наделен повышенной проходимостью. Ходовая часть агрегата состоит из моста ведущих (передних) и моста управляемых (задних) колес. Система спроектирована так, что во время уборки зерновых плодородный слой почвы не травмируется.

Четырехцилиндровый дизельный двигатель обладает мощностью 100, а на некоторых моделях 120 лошадиных сил. Последние модели наделены турбонаддувом и встроенным интеркулером. Источники тока – генератор и 2 аккумуляторные батареи.

Читайте также:

Дизайн цветочной клумбы. ТОП-10 простых и эффективных приемов

Фарами, расположенными в передней и задней части, комбайн хорошо освещает близлежащую территорию. Это позволяет убирать урожай даже в темное время суток.

На последних моделях присутствуют дополнительные функции, такие как отопитель и кондиционер, что дает возможность работать в комфортных условиях.

Внимание! При надобности на производстве заказывают дополнительные комплектующие, с помощью которых убирают кукурузу, сою и т. д.

Отзывы, достоинства и недостатки

Фермеры, сравнившие работу зерноуборочных машин разных производителей, утверждают, что комбайн Нива отличается высокой эффективностью и относительно низкой ценой.

Из преимуществ отмечают:

1. Кабина звукоизолирована и оборудована удобным сидением.
2. Кондиционер работает в режимах вентиляции и охлаждения.
3. Большой запас мощности двигателя. Комбайн без проблем работает на труднопроходимых участках.
4. Относительно небольшие габариты машины дают возможность маневрировать на полях небольшого размера и на сложном рельефе.
5. Хорошая производительность и незначительные потери зерна.
6. Доступность запчастей в любом регионе.

Из недостатков фермеры отмечают недоработку коробки передач. На сложном грунте машина плохо трогается. Особенно это чувствуется, когда бункер полный. Ненадежна и система крепления жатки. Случаются обрывы при перегоне техники.

Внимание! В современной конструкции изменили ширину заднего моста. Теперь колеса двигаются по одной колее, что делает управление машиной проще.

Комбайн Нива модели СК-5 на сегодняшний день считается самым доступным вариантом для начинающих аграриев. Эта машина  отлично справится с работой.

А Вы отдали бы предпочтение этой модели комбайна?

Нива: видео

Разборка, сборка и регулировка узлов основной гидросистемы

Разобрать и собрать маслобак комбайна СК-5:

1. Открутить крышку 24 (рис. 87) и снять с нее уплотнительное кольцо 23
2. Вынуть стопорное кольцо 18, затем сливной стакан 14 вместе с корпусом клапана 22.
3. Вынуть шплинт 15 и снять клапан.
4. Снять со сливного Стакана 14 кольца фильтрующих элементов 17.
5. Вынуть сапун из горловины. Отвернуть гайки 1 и 9 и снять стакан 2, набивку 3, стакан 4, пружину 5 и магнит 8.

Собрать маслобак и установить на комбайн.

Разобрать и собрать насос НШ-32У:

1. Отвернуть болты 7 (рис. 88) с пружинными шайбами 8 и снять крышку 6.
2. Вытащить стопорное 4 и опорное 3 кольца и вы-прессовать манжету 2.
3. Снять манжету 11.
4. Вытащить сегментное резиновое уплотнение 12 и алюминиевый вкладыш 13.
5. Вынуть из колодцев корпуса ведущую шестерню вала 5 и ведомую шестерню 9 с втулками. Снять втулки с валов.

Собрать насос в последовательности, обратной разборке.

Разобрать и собрать секционный распределитель:

1. Отсоединить от корпуса распределителя трубопроводы, тяги управления и вывернуть болты крепления из стенки бункера. Снять распределитель с комбайна.
2. Вывернуть три болта 24 (рис. 89) и разъединить распределитель на составные части.
3. Отвинтить пробку 18 (см. рис. 89) переливной секции, снять уплотнительное кольцо 17, вытащить пружину 16 и поршень 15.
4. Отвернуть стакан 25 секции, смежной с крышкой 23. Снять замочное кольцо 1, упорную шайбу 2, дистанционную втулку 3 и пружину 4. Вынуть золотник 22 корпуса секции без запорных клапанов.
5. Разобрать секцию, управляющую работой цилиндра вариатора скорости комбайна. Отвернуть стакан и проделать все операции по пункту 4. Дополнительно отвернуть пробки 6 запорных клапанов, вытащить пружины 8 и шарики 9, выпрессовать втулки 13 и вынуть плунжер 19.

Далее следует приступить к сборке распределителя, руководствуясь указаниями по сборке и техническими условиями:

1. Подобрать золотник и поршень по размерным группам. Рекомендуемые зазоры между золотником и корпусом 0,012—0,024 мм.Смазанный золотник или поршень должен входить в отверстие под действием собственного веса или от легкого нажима руки.
2. Установить в нижнюю канавку секции распределителя уплотнительное кольцо 5 (см. рис. 89). Вставить в верхнее отверстие секции золотник и передвинуть его вниз настолько, чтобы можно было установить второе кольцо в верхнюю канавку секции.
3. Поставить на золотник шайбу 2, пружину 4, дистанционную втулку 3, вторую шайбу и стопорное кольцо 1.
4. Переместить золотник вверх до упора шайбы 2 в корпус, а затем закрутить стакан 25 до отказа.
5. Подобрать плунжер 19 к корпусу, руководствуясь размерными группами. Рекомендуемый зазор 0,018—0,03 мм. Плунжер должен плотно входить в отверстие корпуса и перемещаться под действием собственного веса или от легкого нажатия руки.
6. Установить втулку 13 с гнездами для шариковых клапанов. Постукиванием по шарику через оправку обеспечить образование посадочного пояска шириной 0,1 мм. Поставить шарики 9, пружины 8, уплотнительные кольца 12 и затянуть пробки 6.
7. Собрать переливную секцию, заднюю крышку и все секции распределителя вместе, установив три стяжных болта 24.Гайки трех стяжных болтов должны быть равномерно и одинаково затянуты с моментом затяжки 1,25—0,25 кгс-м (12,25— 2,45 Н•м) тарировочным ключом. При чрезмерной затяжке болтов возможно заклинивание плунжера переливной секции или золотников в корпусе из-за деформации отверстий.
8. Установить распределитель на комбайн и подсоединить к нему трубопроводы, пользуясь символами на табличке возле рукояток. При постановке полых болтов поворотных муфт замерить диаметр дроссельных отверстий в них и сравнить данные с табл. 1.

Таблица 1: Диаметр дроссельных отверстий в болтах поворотных муфт

Потребитель	Передняя муфта	Задняя муфта
Подъем и опускание жатки	Без дросселя	—
Скорость мотовила	1	—
Подъем и опускание мотовила	1	—
Скорость комбайна	1	1
Привод воздухозаборника	3	3
Запасная секция	—	—
Привод вибратора бункера	Без дросселя	Без дросселя

Секция распределителя без запорных клапанов, но с двумя подсоединенными трубопроводами, управляет работой гидроцилиндра механизма привода клапанов воздухозаборника.

Разобрать и собрать вибратор зернового бункера:

1. Отсоединить вилку с контргайкой, находящиеся внутри бункера, от штока 7 вибратора (рис. 90). Снять вибратор с комбайна, отсоединив трубопроводы от штуцеров корпуса 8.
2. Вывернуть болты 2 крепления фланца 4 вибратора и снять его. Вытащить поршень 7 со штоком.
3. Отвернуть болты крепления крышек 10 и 15 золотника, вытащить толкатель 13 и золотник 12.
4. Снять резиновые уплотнительные кольца 5,6,11 и 14 крышек золотника и вибратора.

Собрать вибратор в последовательности, обратной разборке, и установить на комбайн.

Запчастини до жниварці комбайна Нива СК

Показати всі товари

54-1-13-1А

Немає в наявності
 Повідомити про наявність

1500.00 грн

Виробник: Україна Вага: 8.20 Одиниці виміру: шт.

54-2-7-1У

 В наявності

1945.00 грн

Виробник: Україна Вага: 18.70 Одиниці виміру: шт.

ЖКС 01.480

 В наявності

900.00 грн

Виробник: Україна Вага: 4.20 Одиниці виміру: шт.

54-1-36-1-1

Немає в наявності
 Повідомити про наявність

900.00 грн

Виробник: Україна Одиниці виміру: шт.

Н.069.02.001-1

 В наявності

65.00 грн

Виробник: Україна Вага: 0.24 Одиниці виміру: шт.

1-КДМ 12-1Б

Немає в наявності
 Повідомити про наявність

155.00 грн

Виробник: Україна Одиниці виміру: шт.

Н.069.02.001

 В наявності

66.00 грн

Виробник: Україна Вага: 0.38 Одиниці виміру: шт.

ЖКС 01.612

 В наявності

340.00 грн

Виробник: Україна Вага: 2.25 Одиниці виміру: шт.

54-61469

 В наявності

165.00 грн

Виробник: Україна Вага: 1.30 Одиниці виміру: шт.

10.016.2000-08-

 В наявності

2250.00 грн

Виробник: Україна Одиниці виміру: шт.

01.02.0000

 В наявності

2100.00 грн

Виробник: Україна Одиниці виміру: шт.

34-1-8А

 В наявності

980.00 грн

Виробник: Україна Вага: 6.95 Одиниці виміру: шт.

60612

Немає в наявності
 Повідомити про наявність

230.00 грн

Виробник: Україна Одиниці виміру: шт.

60612Т

 В наявності

295.00 грн

Виробник: Україна Вага: 3.75 Одиниці виміру: шт.

54-82195А

 В наявності

390.00 грн

Виробник: Україна Вага: 6.20 Одиниці виміру: шт.

3518050-11210

 В наявності

390.00 грн

Виробник: Україна Вага: 5.10 Одиниці виміру: шт.

ЖКС 01.624

 В наявності

315.00 грн

Виробник: Україна Вага: 2.40 Одиниці виміру: шт.

54-61846А

 В наявності

250.00 грн

Виробник: Україна Вага: 2.90 Одиниці виміру: шт.

54-61846

Немає в наявності
 Повідомити про наявність

235.00 грн

Виробник: Україна Вага: 2.90 Одиниці виміру: шт.

55-61863Б

Немає в наявності
 Повідомити про наявність

585.00 грн

Виробник: Україна Одиниці виміру: шт.

Н.065.15.000

 В наявності

1550.00 грн

Виробник: Україна Вага: 13.80 Одиниці виміру: шт.

3518050-16810

 В наявності

60.00 грн

Виробник: Україна Вага: 0.40 Одиниці виміру: шт.

54-10198

Немає в наявності
 Повідомити про наявність

52.00 грн

Виробник: Україна Вага: 0.80 Одиниці виміру: шт.

54-10122

 В наявності

135.00 грн

Виробник: Україна Вага: 2.20 Одиниці виміру: шт.

ЖХН.03.604

 В наявності

17.50 грн

Виробник: Україна Вага: 0.04 Одиниці виміру: шт.

Н.069.02.010

 В наявності

20.50 грн

Виробник: Україна Вага: 0.10 Одиниці виміру: шт.

54-62292

 В наявності

27.00 грн

Виробник: Україна Вага: 0.07 Одиниці виміру: шт.

Н-065.15.020-05

 В наявності

510.00 грн

Виробник: Україна Вага: 1.35 Одиниці виміру: шт.

34-9-9

 В наявності

1150.00 грн

Виробник: Україна Вага: 20.00 Одиниці виміру: шт.

54-9-145

 В наявності

660.00 грн

Виробник: Україна Вага: 3.50 Одиниці виміру: шт.

86632613

 В наявності

48.00 грн

Виробник: Україна Одиниці виміру: шт.

54-00348-01

 В наявності

8.40 грн

Виробник: Україна Вага: 0.04 Одиниці виміру: шт.

Н.069.01.015

 В наявності

225.00 грн

Виробник: Україна Вага: 1.50 Одиниці виміру: шт.

02601.09

Немає в наявності
 Повідомити про наявність

Ціну уточнюйте

Виробник: Україна Одиниці виміру: шт.

Н.069.02.003

 В наявності

130.00 грн

Виробник: Україна Вага: 0.53 Одиниці виміру: шт.

60279

 В наявності

14.00 грн

Виробник: Україна Вага: 0.20 Одиниці виміру: шт.

Н.051.02.380А

 В наявності

670.00 грн

Виробник: Україна Одиниці виміру: шт.

Н-051.02.310АСК

 В наявності

660.00 грн

Виробник: Україна Вага: 4.90 Одиниці виміру: шт.

Н.069.15.008

Немає в наявності
 Повідомити про наявність

555.00 грн

Виробник: Україна Вага: 5.95 Одиниці виміру: шт.

Н.065.11.009

Немає в наявності
 Повідомити про наявність

1740.00 грн

Виробник: Україна Вага: 30.00 Одиниці виміру: шт.

54-42000

 В наявності

500.00 грн

Виробник: Україна Одиниці виміру: шт.

ЖКС 01.106

Немає в наявності
 Повідомити про наявність

395.00 грн

Виробник: Україна Одиниці виміру: шт.

ЖКС 01.105А

Немає в наявності
 Повідомити про наявність

365.00 грн

Виробник: Україна Одиниці виміру: шт.

54-43944

 В наявності

225.00 грн

Виробник: Україна Вага: 3.80 Одиниці виміру: шт.

54-151-3-3

 В наявності

135.00 грн

Виробник: Україна Вага: 0.70 Одиниці виміру: шт.

54-151-3-3

 В наявності

170.00 грн

Виробник: Україна Вага: 0.70 Одиниці виміру: шт.

ЖКС01.606-01.720

 В наявності

140.00 грн

Виробник: Україна Одиниці виміру: шт.

ЖКС01.606

 В наявності

160.00 грн

Виробник: Україна Одиниці виміру: шт.

Н.206.07.000С

 В наявності

150.00 грн

Виробник: Україна Одиниці виміру: шт.

Н.206.07.000

 В наявності

110.00 грн

Виробник: Україна Вага: 0.50 Одиниці виміру: шт.

19813325641986336397533733953219991998372681416135013387433664164202348146397620431379205252272061944945404559120658154206889314182070207220768239208120892093145851502105210441161460

Багато механізмів комбайна Нива Ростсельмаш практично не змінилася з моменту створення моделі. Зокрема, це стосується жнивної частини. Вона залишається такою ж надійною і продуктивною. Несправності в цій частині можуть відбутися тільки через знос окремих запчастин. На щастя, на їх заміну йде мінімум часу, а коштують вони недорого в порівнянні з запчастинами до імпортної сільгосптехніки.

Конструкція і призначення жатки Нива Ростсельмаш

Жатка комбайна складається з:

мотовила;

ріжучого пристрою;

платформи для подачі зрізаної маси;

шнеків жатки, що використовуються в якості транспортерів для подачі маси в барабан.

Цей вузол встановлений за допомогою шарнірних з’єднань, що дозволяє регулювати висоту зрізу. Висота може варіюватися в межах 3,8-92 см і більше. Це дає можливість здійснювати прибирання різних сільськогосподарських культур з максимальною ефективністю. Наприклад, зернові прибирають, встановлюючи мінімальну висоту зрізу. Такий рівень використовують для збору соломи.

У жнивної частини використовується і додаткове обладнання. Наприклад, при збиранні культур з прямостоячими стеблами важливо не допустити їх намотування на мотовило. Для цього використовуються планки, якими перекривається кінцева частина пальців.

Несправності жатки зернозбирального комбайна

Запчастини на комбайн Нива СК-5 потрібні досить рідко. В основному причини ремонту полягають в зносі окремих елементів. Для кожного з елементів встановлюються свої інтервали, після закінчення яких потрібно проводити огляд і заміну деталі або вузла в цілому. Зазвичай механізм служить до 2-х років. Саме таку гарантію дає виробник.

Але існує ряд факторів, які можуть прискорити поломку жнивної частини. Серед них неправильне налаштування механізму, роботи без перевірки технічного стану понад зазначеного терміну, потрапляння сторонніх предметів в механізм. Техніка відреагує на поломку зниженням ефективності роботи, а іноді і повної неможливістю продовжувати прибирання сільгоспкультури. Зернозбиральні комбайни цього типу мають нескладну конструкцію, тому усунення навіть серйозної поломки не займе багато часу.

Купівля запчастин до жниварок Нива СК-5

Якщо ви хочете купити в Україні запасні частини до жнивної механізму техніки, зробити це ви зможете на нашому сайті. Просто виберіть в каталозі запчастин необхідний вузол і зв’яжіться з нашим представником по телефону для оформлення замовлення. Купівля буде доставлена вам в найкоротші терміни. Ви залишитеся задоволені якістю обслуговування і нашими цінами, адже вони набагато нижче пропозицій конкурентів.

Гидросистема комбайнов СК-5 «Нива» и СК-6 «Колос»

Категория:

   Сельскохозяйственная механизация

Публикация:

   Гидросистема комбайнов СК-5 «Нива» и СК-6 «Колос»

Читать далее:

Гидросистема комбайнов СК-5 «Нива» и СК-6 «Колос»

Гидравлическое оборудование комбайнов состоит из основной гидросистемы и гидросистемы рулевого управления. Основная гидросистема обслуживает рабочие органы комбайна и включает в себя гидронасос марки НШ-32У, предохранительные клапаны, золотниковый распределитель на семь потребителей, гидроцилиндр вариатора оборотов мотовила, два гидроцилиндра подъема жатки, два гидроцилиндра подъема мотовила, гидроцилиндр двустороннего действия вариатора ходовой части, поршневой гидроцилиндр механизма очистки воздухозаборника, два вибратора зернового бункера, распределитель и два гидроцилиндра открытия копнителя. В гидросистему рулевого управления входит гидронасос марки НШ-10Е, насос-дозатор, распределитель и поршневой цилиндр.

Обе гидросистемы обслуживаются общим гидробаком емкостью 14 л. В гидробаке имеется фильтр очистки масла, состоящий из фильтрующих сетчатых элементов. Фильтр снабжен предохранительным клапаном, отрегулированным на давление 1,5 кгс/см2.

Предохранительные клапаны

Рекламные предложения на основе ваших интересов:

Предохранительные клапаны отрегулированы на давление 63 кгс/см2. Если давление в гидросистеме ниже нормы, то шарик прижимается пружиной к гнезду в шпинделе. Давление в полости и канале одинаковое, поршень отжимается пружиной книзу, и канал нагнетания не сообщается со сливной магистралью.

Когда давление в гидросистеме повышается, то шарик, преодолевая действие пружины, отходит от гнезда шпинделя. Масло из полости через отверстие в шпинделе поступает в сливную магистраль, и уменьшается давление в полости. Поршень, преодолевая сопротивление пружины, поднимается вверх и открывает доступ масла из нагнетательной магистрали в сливную магистраль. Тем самым давление в гидросистеме уменьшается до нормальной величины.

При установке клапана на место важно, чтобы канал 5 соединялся с нагнетательной магистралью, а канал 9 — со сливной. Неправильная установка приводит к аварии гидросистемы.

Распределитель

Распределитель собран из секций и крышек, между которыми установлены уплотнительные резиновые кольца.

Рис. 1. Схема гидравлической системы комбайнов «Нива» и «Колос»:

Он предназначен для того, чтобы разгрузить насос от давления масла при холостой работе гидросистемы.

Четыре секции имеют запорные клапаны, а две — четвертая и шестая, считая от переливного клапана, не имеют их. Они предназначены для управления устройством очистки сетки радиатора и вибраторами зернового бункера.

В каждой секции установлены золотник с центрирующей пружиной, возвращающей золотник из рабочего в нейтральное положение, и запорный клапан, состоящий из толкателя и двух шариков с пружинами.

Работает распределитель следующим образом. Когда золотник находится в нейтральном положении, то полость переливного клапана через каналы (сквозной, проходящий через все секции), соединяется со сливной магистралью. Поршень под действием повышенного давления в нагнетательной магистрали поднимается вверх и открывает доступ маслу в сливной канал. Если золотник переместить вверх, то поясок его перекрывает канал. Масло из нагнетательной магистрали поступает через дроссельное отверстие в полость, и давление в ней становится одинаковым с давлением масла в нагнетательной магистрали. В этом случае поршень под действием давления пружины опускается вниз, и масло из нагнетательной магистрали поступает в верхнюю полость запорного клапана. Шарик, преодолевая сопротивление пружины, открывает доступ маслу в гидроцилиндр, а толкатель, опускаясь вниз, открывает выход маслу из гидроцилиндра в сливную магистраль.

То же самое явление происходит при перемещении золотника в нижнее положение. Только нагнетательная магистраль соединяется с гидроцилиндром через нижнюю полость запорного клапана, а слив масла из гидроцилиндра происходит через верхнюю полость запорного клапана. От распределителя идут по два трубопровода к гидроцилиндрам двойного действия и по одному трубопроводу — к гидроцилиндрам одностороннего действия.

Рис. 2. Схема действия предохранительного клапана (а) и гидрораспределителя (б, в, г):
а — предохранительный клапан; 1 — шпиндель; 2 — шарик; 3 — направляющая; 4 — пружина; 5 — канал нагнетания; 6 — дроссельное отверстие; 7 — поршень; 8 — пружина; 9 — канал слива; 10 — полость; б — перемещение золотника вверх; в — нейтральное положение; г — перемещение золотника вниз; 1 — поршень; 2 — пружина переливного клапана; 3 — золотник; 4 — верхняя полость запорного клапана; 5 — последроссельная полость переливного клапана; 6 — канал, проходящий через все секции распределителя; 7, 10 — сливные каналы; 8 — канал к гидроцилиндру; 9 — нижняя полость запорного клапана; 11 — нагнетательный канал; 12 — дроссельное отверстие; 13 — толкатель

Рекламные предложения:

Читать далее: Механизм очистки воздухозаборника комбайна

Категория: — Сельскохозяйственная механизация

Главная → Справочник → Статьи → Форум

Колледж Новой Шотландии | NSCC

7 сентября 2021 г.

Собираешься в колледж? Лучший совет для новых студентов

(MacLean’s Magazine) Вы думаете о поступлении в колледж — что вам нужно знать? Во-первых, большинство канадских колледжей принимают студентов на постоянной основе, так что вы можете начать обучение в любое время года.

7 сентября 2021 г.

Поднятие небольшого устья

(Грунтовые воды, Канада) Прошло два года с тех пор, как деревня Нью-Минас, штат Нью-Йорк.С. завершил защиту своих источников питьевой воды и колодцев от возможного затопления.

4 сентября 2021 г.

Познакомьтесь с художником по кроссовкам из Галифакса и его вдохновляющим путем в мир кино.

(Global News) Кемми Смит никогда не думал, что он станет героем короткометражного документального фильма, отобранного для участия в Атлантическом международном кинофестивале (FIN).Режиссер и оператор фильма, 20-летний Бенджамин Эдвардс, сказал, что впервые познакомился с искусством Смита на мероприятии, когда он еще учился в старшей школе.

1 сентября 2021 г.

Бывший мужчина из долины Аннаполис видит, как мечта улетает

(Saltwire) Дэниел Робб вырос в долине Аннаполис и в детстве проявлял большой интерес ко всему механическому, в частности, к авиации.Он окончил среднюю школу Central Kings High School и продолжил двухлетнюю программу технического обслуживания самолетов в NSCC в Дартмуте.

1 сентября 2021 г.

Мужчина из Кейп-Бретона наслаждается жизнью через 10 лет после принятия смертельного решения

(Saltwire) В 24 года Джон К.Перед МакЭваном стояло решение: внести какие-то большие изменения в свою жизнь или продолжить путь злоупотребления наркотиками и алкоголем — выбор, который, по словам его врача, скорее всего, убьет его в течение трех лет. Он вернулся в школу и с отличием окончил Сиднейский образовательный центр для взрослых в 2018 году. Он получил диплом социального обслуживания в муниципальном колледже Новой Шотландии и переходит на третий курс CBU.

20 августа 2021 г.

Студенты помогают чествовать ветеранов на кладбище Пембрук в графстве Ярмут

(Авангард округа Три-Каунти) Благодаря упорной работе комитета по кладбищу Пембрук, симпатичное маленькое кладбище на Бейн-роуд в округе Ярмут уделяет особое внимание своим 10 похороненным ветеранам.Фотогеничный сарай для инструментов на кладбище Пембрук был построен столярным классом NSCC.

11 августа 2021 г.

Бесплатный инструмент соединяет студентов с местным жильем

(Новости образования в Канаде) Общественный колледж Новой Шотландии (NSCC) стал партнером Places4Students.com, чтобы объединить учащихся и домовладельцев в наших кампусах по всей провинции.

3 августа 2021 г.

Новая винодельня Новой Шотландии открылась на берегу акадского побережья

(Huddle) Процесс занял восемь долгих лет, много тяжелой работы и пота.Но на прошлой неделе трое друзей детства из сельской местности Новой Шотландии официально открыли собственную винную компанию Maison Meuse & Fils, которая представляет их бутылку L’Acadie Blanc 2020.

Как доехать до Sc Niva Prodcom Srl в Portul Constanta Nord на автобусе

Общественный транспорт до Sc Niva Prodcom Srl в Portul Constanta Nord

Не знаете, как доехать до Sc Niva Prodcom Srl в Portul Constanta Nord, Румыния? Moovit поможет вам найти лучший способ добраться до Sc Niva Prodcom Srl от ближайшей остановки общественного транспорта, используя пошаговые инструкции.

Moovit предоставляет бесплатные карты и маршруты в реальном времени, которые помогут вам сориентироваться в вашем городе. Открывайте расписания, поездки, часы работы и узнайте, сколько займет дорога до Sc Niva Prodcom Srl с учетом данных Реального Времени.

Ищете остановку или станцию ​​около Sc Niva Prodcom Srl? Проверьте список ближайших остановок к пункту назначения: Порт Поарта 1; Republica; Фантазия.

Вы можете доехать до Sc Niva Prodcom Srl на автобусе. У этих линий и маршрутов есть остановки поблизости: Автобус: 101

Хотите узнать, есть ли другой маршрут, который приведет вас туда раньше? Moovit поможет вам найти альтернативные маршруты или время.Получите инструкции, как легко доехать до или от Sc Niva Prodcom Srl с помощью приложения или сайте Moovit.

С нами добраться до Sc Niva Prodcom Srl проще простого, поэтому более 930 млн. Пользователей, включая жителей Portul Constanta Nord, доверяют Moovit как лучшему транспортному приложению. Вам не нужно загружать отдельное приложение для автобуса или поезд. Moovit — ваше универсальное транспортное приложение, которое поможет вам узнать самое лучшее из доступных расписаний автобусов и поездов.

Комбайн зерноуборочный «Нива СК 5»: описание, характеристики и отзывы.

«Нива СК 5» — это практически легенда отечественной техники. Этот очень компактный комбайн появился более 40 лет назад. На тот момент это была самая популярная модель, массово использовавшаяся на полях СССР. Компания «Ростсельмаш» продолжила выпуск этой версии, только теперь это модернизированный и высокотехнологичный агрегат. Новые машины отличаются прекрасными техническими характеристиками и способны составить конкуренцию именитым зарубежным аналогам.

Как правило, эти машины используют фермеры, у которых есть небольшие посевные площади.Это хозяйства, где использование высокопроизводительной техники невыгодно, и почти во всех случаях — нецелесообразно. Комбайн «Нива СК 5» практически незаменим на небольших площадях, благодаря чему спрос на эту технику не ослабевает из года в год.

История возникновения

Завод «Ростсельмаш», известный на всю страну и далеко за ее пределами, начал производство сельскохозяйственной техники еще в начале прошлого века. Первые экземпляры сошли с конвейера.

Комбайны зерноуборочные «Нива СК 5» появились в 1973 году. Эта модель послужила своеобразной базой для дальнейшего создания узкоспециализированных машин, например, таких как:

• агрегатов для работы на склонах, размер которых достигал 30 градусов;
• рисовоуборочные комбайны и др.

В дальнейшем пятая модель ни разу не модернизировалась. На современном рынке автомобиль получил название «Нива-эффект».

Технические характеристики

Буквы в названии расшифровываются как «самоходный комбайн», а цифра указывает на его производительность, в данном случае 5 кг / с.Другие характеристики комбайна «Нива СК 5»:

• Габаритные размеры: длина — 7607 мм; ширина — 3930 мм; высота — 4100 мм.
• Масса — 7,4 тонны.
• Частота вращения молотильного механизма, представленного в виде барабана, составляет 2900 об / мин.
• Бункер вместимостью 3000 литров.
• Установлено 64 ножа.
• Ширина жатки 5 метров.

Силовой агрегат

Покупателю представлены пять различных двигателей, которыми может оснащаться комбайн «Нива СК 5»:

• СМД-17К и СМД-18К, мощность которых составляет 100 л.из.
• СМД-19К; СМД-20К; СМД-21К, их мощность — 120 силовых агрегатов.

Все пять моделей 4-х тактные, 4-х цилиндровые, рядной конструкции, работают на дизельном топливе. 120-сильные версии идут с наддувом. Перед поступлением непосредственно в турбину воздух принудительно охлаждается. Это позволяет со временем увеличить мощность. Современные машины «Нива-Эффект» оснащены 155-сильным «сердцем» с маркировкой Д-260. Этот двигатель имеет более низкий уровень расхода топлива. Большой запас крутящего момента обеспечивает стабильную и надежную работу даже при больших нагрузках.

Трансмиссия

Все модификации комбайна оснащены клиноременной передачей. Это свидетельствует о том, что момент от силового агрегата к трансмиссионному валу передается с помощью клиноременной передачи, так называемого вариатора. Это позволило улучшить возможности регулировки комбайна «СК-5 Нива».

Вариатор используется для изменения передаточного числа. Рабочий процесс осуществляется за счет осевого смещения элемента от ведущего узла. В зависимости от положения дисков ширина потока меняется, в зависимости от этого параметра изменяется радиус изгиба ленты.

Управление осуществляется из кабины. В максимально выдвинутом положении золотникового клапана — установите максимальную скорость, а при установке «назад» — минимальную.

Рабочее оборудование

Жатка «Нива СК 5» предназначена для скашивания и последующей транспортировки зерновой массы на переработку в молотилку. Дополнительно может быть установлен подборщик, который используется для сбора предварительно пропитанных стеблей, уложенных в рулоны. Размер заголовка может варьироваться в зависимости от задач, но конструкция остается неизменной и состоит из:

• снарядов со специальной колодкой;
• катушка;
• режущий аппарат;
• шнек;
• конвейер плавающего типа;
• пикап.

Преимущества

Специалисты, имеющие большой опыт работы с машинами для уборки урожая, практически единогласно утверждают, что главное преимущество комбайна — это его экономичность и при этом относительно невысокая цена. Техника отличается простотой конструкции и удобством обслуживания. Запчасти к комбайну «Нива СК 5» можно без проблем приобрести по доступной цене. Такая машина — отличный выбор для работы в современных климатических условиях страны, со специфическими почвами, характерными для отдельных регионов.

недостатки

На фоне всех положительных качеств есть недостатки, которые значительно усложняют использование зерноуборочного агрегата. Главный недостаток — рабочий орган вариатора. Ременная передача не позволяет плавно ездить по относительно мягким грунтам с полным бункером. Особой надежностью не может похвастаться система крепления жатки.

Во всем остальном — хороший комбайн для тех фермеров, которые хотят купить недорогую, но в то же время проверенную технику с несложным обслуживанием.

Современные модели и их доработки

После ряда модернизаций и доработок «Нива СК 5» получила новые фторкаучуковые уплотнения взамен прежней резины, отличающейся небольшим ресурсом. Надежность гидравлической системы обеспечивается чистотой масла благодаря герметичным соединениям, предотвращающим попадание воздуха. Замена масла требовалась каждые 50 часов работы. После модернизации и улучшения срок службы смазки увеличился до 240 часов.

На всех современных комбайнах от предприятия Ростсельмаш используются усиленные приводные ремни производства Германии.Надежность этих элементов подтверждена серией испытаний. Это позволило увеличить время работы вариатора, тем самым повысив эффективность уборочной машины.

Наличие

На современном рынке комбайн «Нива СК 5» считается самым доступным вариантом среди всех представленных. Стоимость варьируется от 160 тысяч рублей (за эти деньги можно получить машину, которая будет в движении, но потребуется провести ряд ремонтных мероприятий для восстановления рабочего состояния) и до 600 тысяч (состояние будет хорошая и максимально приближенная к идеальной, на сумму куплю машину, а потом проведу ремонт).

предупреждающих писем и результаты тестов для продуктов, связанных с каннабидиолом

За последние несколько лет FDA выпустило несколько писем с предупреждениями фирмам, продающим неутвержденные новые препараты, предположительно содержащие каннабидиол (CBD). В рамках этих действий FDA проверило химическое содержание каннабиноидных соединений в некоторых продуктах, и было обнаружено, что многие из них не содержат тех уровней CBD, которые, как они утверждали, содержат.Важно отметить, что эти продукты не одобрены FDA для диагностики, лечения, смягчения, лечения или предотвращения каких-либо заболеваний. Потребители должны остерегаться покупать и использовать любые такие продукты.

Предупреждающие письма о коронавирусной болезни 2019 (COVID-19)

Масляный бальзам

Фирма	Товар	Государство	Сайт покупки	Размер продукта Заявление на этикетке CBD	Результаты лабораторных исследований (мг / г)			Результаты лабораторных исследований% (мас. / Мас.)
					CBD	Δ9-THC	Другие каннабиноиды	CBD	Δ9-THC	Другие каннабиноиды
Магазины Кали	Настойка для добавок CBDy CBD	CA	калибров.com	1 унция 200 мг CBD	–	0,029	THCA: 0,16	–	0,0029%	THCA: 0,016%
Магазины Кали	Hermosa Farm CannaHoney с CBD — 6 унций	CA	calistores.com	6 унций НЕТ CBD	–	–	THCA: <0,01	–	–	THCA: <0.001%
Доза природы	Стрелок Nano CBD *	UT	Healthydoseofnature.com	32 жидких унции 1088 мг CBD	0,22	<0,01	–	0,022%	0,001%	–
Доза природы	Экстракт конопли Red Strap 250 — Кокосовое масло *	UT	Healthydoseofnature.com	1 жидкая унция НЕТ CBD	5.6	0,033	CBDA: 0,23 CBN: 0,106	0,56%	0,033%	CBDA: 0,023% CBN: 0,0106%
Green Garden Gold	CBD — обычное масло CBD-Oil	TX	greengardengold.com	15 мл 100 мг CBD	0,79	0,02	CBDA: <0,01 CBN: <0,01	0,079%	0,002%	CBDA: <0.001% CBN: <0,001%
Green Garden Gold	CBD — Клубничный джем CBD-Oil	TX	greengardengold.com	6 унций НЕТ CBD	0,96	0,03	CBDA: <0,01 CBN: <0,01	0,096%	0,003%	CBDA: <0,001% CBN: <0,001%
Здоровое конопляное масло	Herbal Renewals CBD Hemp Oil Добавка	TX	здоровый хемпойл.com	1 унция 100 мг CBD	2,4	0,081	CBN: <0,01	0,24%	0,0081%	CBN: <0,001%
Здоровое конопляное масло	Herbal Renewals 25% CBD Hemp Oil Gold Label	TX	Healthyhempoil.com	3 г 750 мг CBD	257	8,4	CBN: 0,70	25,7%	0.84%	CBN: 0,07%
Здоровое конопляное масло	PLUS + CBD Oil Balm	TX	Healthyhempoil.com	1,3 унции НЕТ CBD	0,45	0,022	CBDA: 0,90 THCA: 0,029	0,045%	0,0022%	CBDA: 0,09% THCA: 0,0029%
Здоровое конопляное масло	Hempotion Концентрат каннабидиола CBD	TX	здоровый хемпойл.com	,5 унции 100 мг CBD	6,6	0,21	CBN: 0,017	0,66%	0,021%	CBN: 0,0017%
Здоровое конопляное масло	Бритва Оккама Entourage	TX	Healthyhempoil.com	10 мл 100 мг CBD	6,8	–	–	0,68%	–	–
Michigan Herbal Remedies, LLC	Пуленепробиваемая смесь CBD Bluebird Botanicals	MI	michigan herbalremedies.com	1 жидкая унция 250 мг CBD	8,7	0,35	CBDA: 0,06 CBD: <0,1	0,87%	0,035%	CBDA: 0,006% CBD: <0,01%
Michigan Herbal Remedies, LLC	Золотая этикетка для пищевых добавок из конопляного масла в США 25% CBD	MI	michiganherbalremedies.com	3 г 750 мг CBD	244	8.6	CBDA: 0,24 CBN: 0,8	24,4%	0,86%	CBDA: 0,024% CBN: 0,08%
Michigan Herbal Remedies, LLC	Конопляное масло Endoca	MI	michiganherbalremedies.com	10 мл 15% CBD (1500 мг)	159	5,5	CBDA: 10,2 THCA: 0,43 CBN: 0,47	15,90%	0,55%	CBDA: 1.02% THCA: 0,043% CBN: 0,047%
Michigan Herbal Remedies, LLC	Альтернативный Vape LUV-A-BULL	MI	michiganherbalremedies.com	10 мл 100 мг CBD	7,3	0,103	CBDA: <0,01 CBN: 0,011	0,73%	0,0103%	CBDA: <0,001% CBN: 0,0011%
Michigan Herbal Remedies, LLC	Tasty Hemp Oil — Tasty Drops Hemp Oil Supplement	MI	вкусный хемпойл.com	1 жидкая унция 250 мг CBD	7,9	0,3	CBN: 0,024	0,79%	0,03%	CBN: 0,0024%
Michigan Herbal Remedies, LLC	Вкусное конопляное масло Vape — Just Peachy	MI	michiganherbalremedies.com	10 мл 100 мг CBD	9,6	0,136	CBDA: 0,015 CBN: 0,02	0.96%	0,0136%	CBDA: 0,0015% CBN: 0,002%
Michigan Herbal Remedies, LLC	PLUS + CBD Масляный спрей	MI	michiganherbalremedies.com	2 жидких унции НЕТ CBD	6,7	0,3	CBN: 0,024	0,67%	0,03%	CBN: 0,0024%
Сок морга	Сок морга	ОК TX	morguejuice.com	150 мг CBD	0,23	<0,01	CBDA: <0,1 CBN: <0,01	0,023%	<0,001%	CBDA: <0,01% CBN: <0,001%
PainBomb, LLC	Конопляное масло iHempCBD с фильтром CBD	UT	paindmso.com	3g 35,51% — 25 мг CBD / порция	350	1,6	CBN: 8,2	35.0%	0,16%	CBN: 0,82%
PainBomb, LLC	PainBomb + CBD	UT	paindmso.com	2 унции НЕТ CBD	0,33	0,016	–	0,033%	0,0016%	–
Масла премиум-класса Sana Te	Масло CBD — 25,2% CBD	CA	etsy.com	25 мг / капсула CBD	0.031	17	THCA: 0,08 CBN: 1,1	0,0031%	1,7%	THCA: 0,008% CBN: 0,11%
				25 мг / капсула CBD	0,061	19	THCA: 0,09 CBN: 1,2	0,0061%	1,9%	THCA: 0,009% CBN: 0,12%
				25 мг / капсула CBD	0,017	13	THCA: 0.06 CBN: 0,85	0,0017%	1,3%	THCA: 0,006% CBN: 0,085%
* Эти продукты не были включены в предупреждающее письмо из-за изменений на веб-сайте компании и / или в названиях продуктов
Сокращения: Δ9-тетрагидроканнабинол (Δ9-THC), каннабидиол (CBD), каннабинол (CBN), каннабидиоловая кислота (CBDA), тетрагидроканнабиноловая кислота (THCA)

Фирма	Товар	Государство	Сайт покупки	Размер продукта Заявление на этикетке CBD	Результаты лабораторных исследований (мг / г)			Результаты лабораторных исследований% (мас. / Мас.)
					CBD	Δ9-THC	Другие каннабиноиды	CBD	Δ9-THC	Другие каннабиноиды
Canna Companion, LLC	Размер капсулы Canna Companion: 4	WA	каннафорпец.com	4 капсулы Н / Д CBD	1	1	CBDA: 9 THCA: 3	0,1%	0,1%	CBDA: 0,9% THCA: 0,3%
Канна-Пет, ООО	Клинья CBD — печенье с канна для собак	WA	canna-pet.com	2 унции НЕТ CBD	Не обнаружено выше 1 мг / г			Не обнаружено выше 0,1% (мас. / Мас.)
Канна-Пет, ООО	Canna-Pet для кошек	WA	canna-pet.com	14 капсул НЕТ CBD	5	–	–	0,5%	–	–
Канна-Пет, ООО	Капсулы Canna-Pet MaxCBD для собак	WA	canna-pet.com	10 капсул Н / Д CBD	26	1	CBC: 1	2,6%	0,1%	CBC: 0,1%
CBD Life Holdings LLC dba Ultra CBD	UltraCBD *	AZ	ultracbd.com	1 унция 200 мг каннабиноидов	Не обнаружено выше 1 мг / г			Не обнаружено выше 0,1% (мас. / Мас.)
CBD Life Holdings LLC dba Ultra CBD	UltraCBD *	AZ	ultracbd.com	1 унция 200 мг каннабиноидов	0,2	Только ID	CBDA: 0,2	0,02%	Только ID	CBDA: 0,02%
Средство для ухода за конопляным маслом	Hemp Pure Vape E-Drops: персиковый	CA	Уход за больными.com	10 мл 50 мг CBD	отрицательный на каннабиноиды			отрицательный на каннабиноиды
Средство для ухода за конопляным маслом	Бальзам из конопли Cibaderm	CA	hempoilcare.com	1,3 унции НЕТ CBD	–	–	CBDA: 2	–	–	CBDA: 0,2%
Средство для ухода за конопляным маслом	Cibdex Hemp CBD Complex Drops — Мята перечная	CA	Уход за больными.com	1 жидкая унция. 1mg CBD / порция	3	–	–	0,3%	–	–
Средство для ухода за конопляным маслом	Cibdex Hemp CBD Complex Drops — Без ароматизаторов	CA	hempoilcare.com	1 жидкая унция. 1mg CBD / порция	3	–	–	0,3%	–	–
Средство для ухода за конопляным маслом	Cibdex Hemp CBD Complex Drops — Ваниль	CA	Уход за больными.com	1 жидкая унция. 1mg CBD / порция	3	–	–	0,3%	–	–
Средство для ухода за конопляным маслом	Конопляный мед 21% масло каннабидиола	CA	hempoilcare.com	1 г 21% CBD	отрицательный на каннабиноиды			отрицательный на каннабиноиды
Средство для ухода за конопляным маслом	Конопляное медовое масло CBD Vape — Черника и сливки	CA	Уход за больными.com	10 мл 50 мг 21% CBD	отрицательный на каннабиноиды			отрицательный на каннабиноиды
Натуральные органические растворы	Капсулы с масляным экстрактом CBD	WA	purecbd.net	10 капсул 500 мг CBD	отрицательный на каннабиноиды			отрицательный на каннабиноиды
Натуральные органические растворы	Настоящий экстракт CBD — Капсулы с экстрактом каннабиса CBD (каннабидиол)	WA	purecbd.нетто	30 капсул 1500 мг CBD	5	2	CBDA: 1 THCA: 0,3 CBN: только идентификатор	0,5%	0,20%	CBDA: 0,1% THCA: 0,03% CBN: только идентификатор
Натуральные органические растворы	Обработка конопляным маслом 21% CBD	WA	purecbd.net	10 г 21% CBD	отрицательный на каннабиноиды			отрицательный на каннабиноиды
Натуральные органические растворы	Обработка конопляным маслом 26% CBD	WA	purecbd.нетто	3 г 26% CBD	1,4	4,5	CBDA: 0,5 CBN: только ID	0,14%	0,45%	CBDA: 0,05% CBN: только ID
Twin Falls Bio Tech, LLC	Ариси-Тол	SC	arisitol.com	15 пастилок 3 мг CBD	2	–	–	0,2%	–	–
* Испытано несколько образцов
Сокращения: Δ9-тетрагидроканнабинол (Δ9-THC), тетрагидроканнабинол (THC), каннабидиол (CBD), каннабинол (CBN), каннабидиоловая кислота (CBDA), каннабидиолиновая кислота (CBDA), Tetrahydrocannabinol (THBCCA) 90, Tetrahydrocannabinol

• Текущее содержание с:

  05.08.2021

Колледж Джоти Нивас Автономный, БАНГАЛОР

Имя: Ms.Камали Баскаран Компания: Deloitte Обозначение: младший аналитик

Имя: г-жа Субхасри Дас Компания: Deloitte Наименование: младший аналитик

Имя: Ms.Аканша Кумари Компания: Deloitte Назначение: младший аналитик

Имя: Ms. Ranjitha.H Программа: Bsc (MEC) Компания: Cognizant Обозначение: Программист-стажер

Имя: Ms.Кируба Дженифер Программа: Bsc (PME) Компания: Cognizant Обозначение: Программист Стажер

Имя: г-жа Айшвария Падманабхан Программа: Bsc (MEC) Компания: JP Morgan chase and co Наименование: Аналитик

Имя: Ms.Shruthi G Программа: Bsc (MEC) Компания: Schneider Electric Обозначение: аспирант

Имя: г-жа Нандини N Программа: Bsc (MEC) Компания: SLK technologies Обозначение: еще не сообщено

Имя: Ms.Ranjitha J Программа: Bsc (MEC) Компания: Dxc technology Назначение: Старший ассистент

Имя: г-жа Умме Хаани А. Халиял Программа: Bsc (PMC) Компания: Deloitte Consulting India Назначение: младший аналитик

Имя: Ms.Пуджа Гаччинамани Программа: Bsc (PCM) Компания: Deloitte Consulting India Назначение: младший аналитик

Имя: г-жа Гаятри B Программа: Bsc (PMC) Компания: Cognizant Обозначение: ИТ-программист

Имя: Ms.Ашмика Шандилья Программа: Bsc (PMC) Компания: DXC Technology India Назначение: старший помощник

Имя: г-жа Тарани D Программа: Bsc (PMC) Компания: DXC Technology India Обозначение: старший помощник

Имя: Ms.Maqbool Программа: Bsc (PMC) Компания: Scheider Electric Обозначение: аспирант

Имя: г-жа Айшат Шахама К.А. Программа: Bsc (BCG) Компания: ведет бионауки и клинические исследования Назначение: координатор клинических исследований

Имя: Ms.Адити Свами Программа: Bsc (BCZ) Компания: Центр нанонаук Амрита Назначение: Курс клеточной и молекулярной медицины

Имя: г-жа Навья Программа: Bsc (BCG) Компания: IQVIA (наука о данных в сфере здравоохранения) Назначение: Координатор клинического процесса

Имя: Ms. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
